Altium Designer winter 09如何封装标准元器件方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
altium元器件

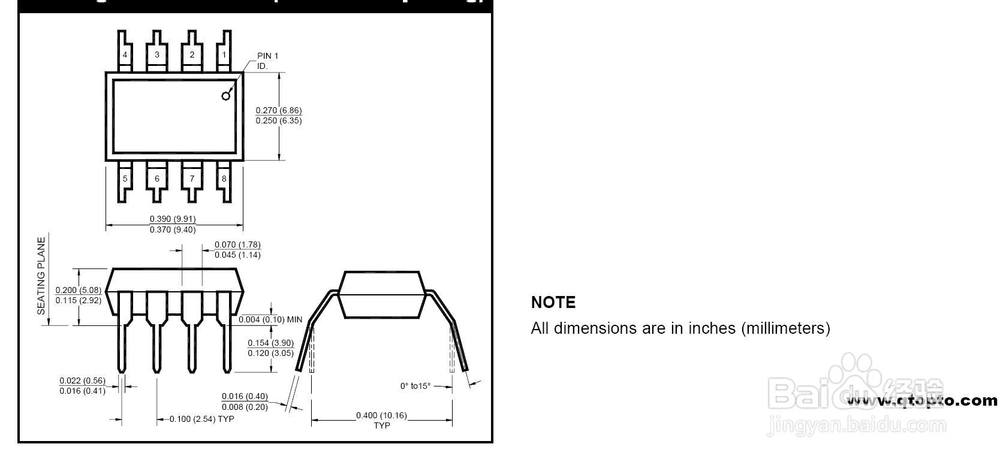

第一步：根据产品规格书，以下图为例来说明如何封装

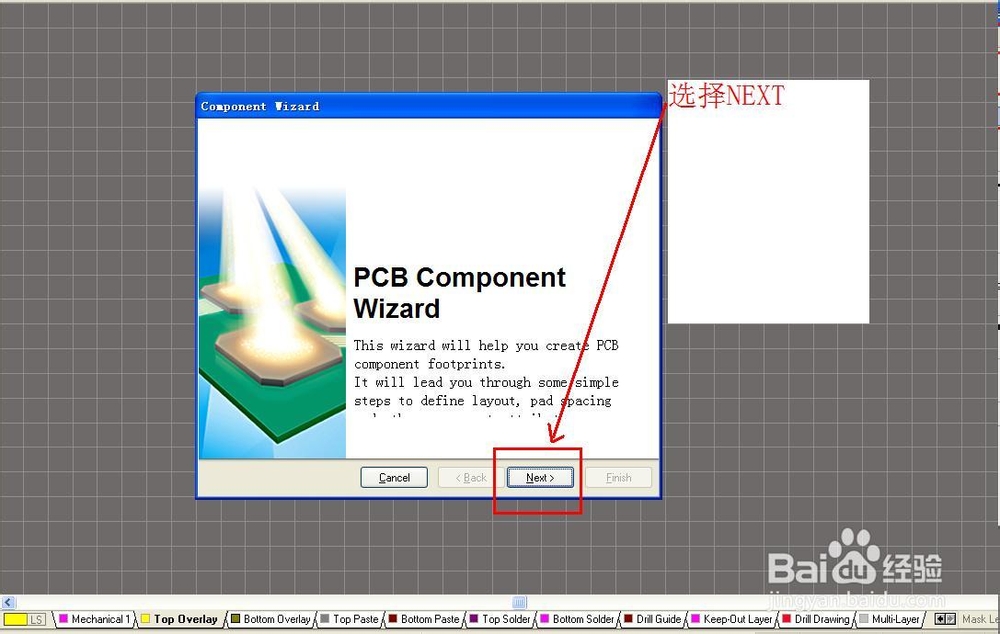

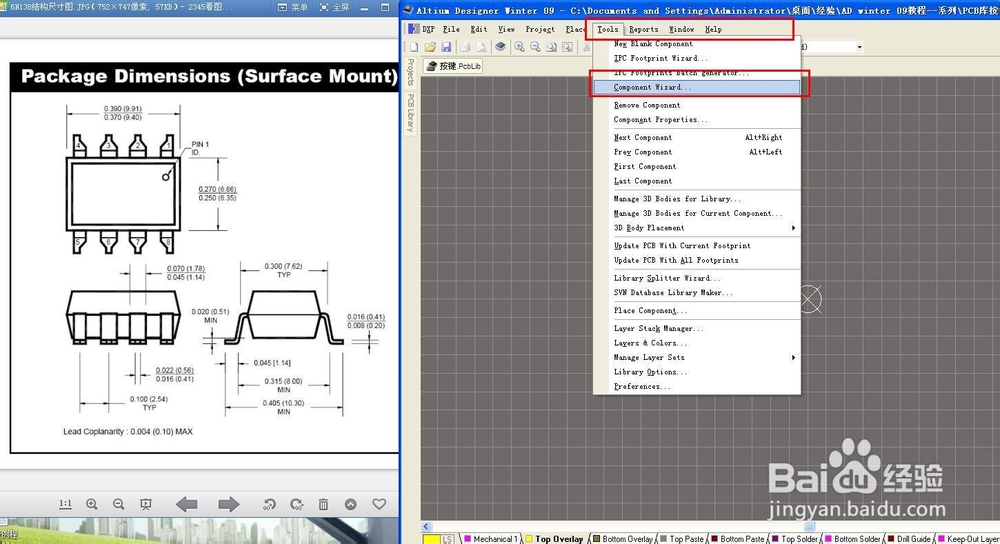

2/9第二步：tool-component wizard

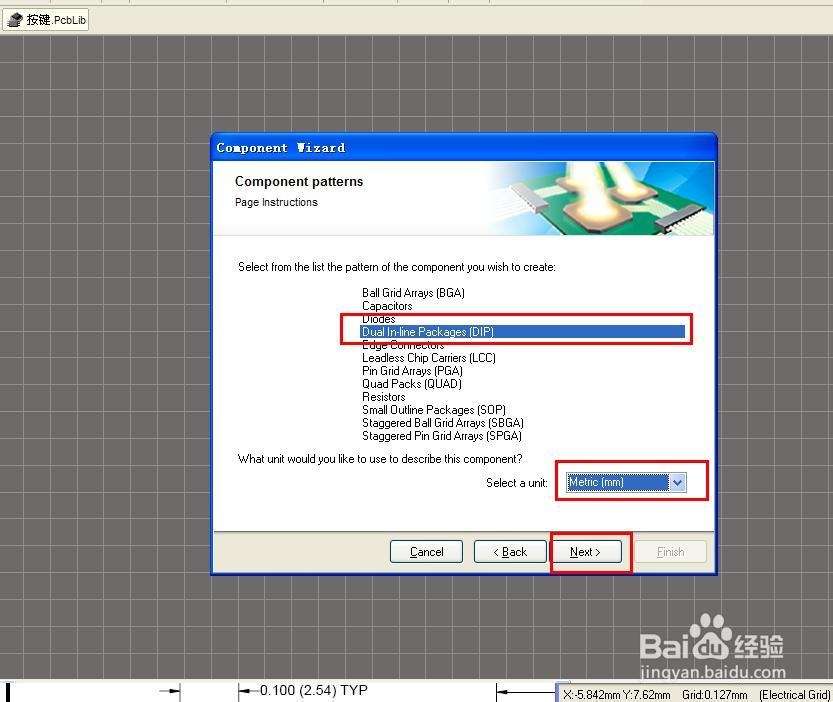

3/9第三步：选择要封装的类型DIP

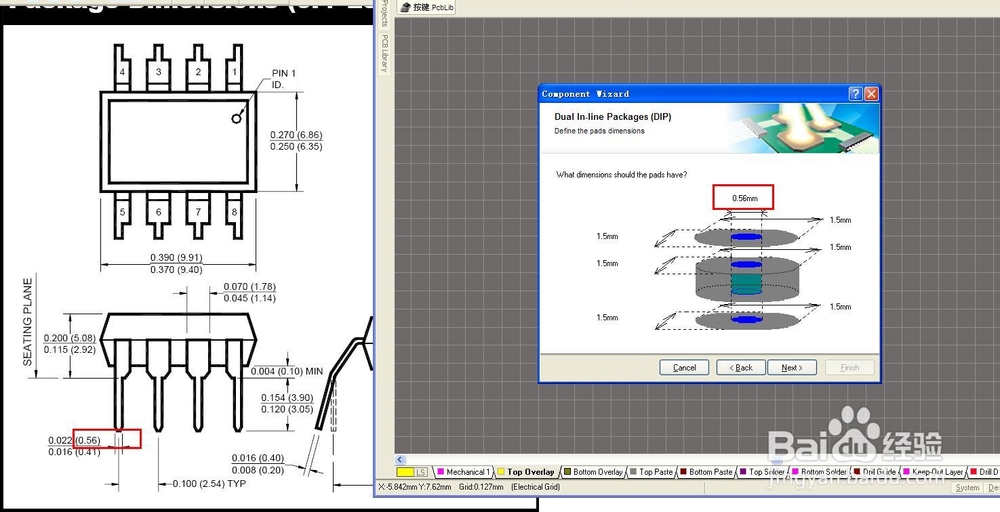

4/9第四步：根据规格书选择过孔及焊盘的大小

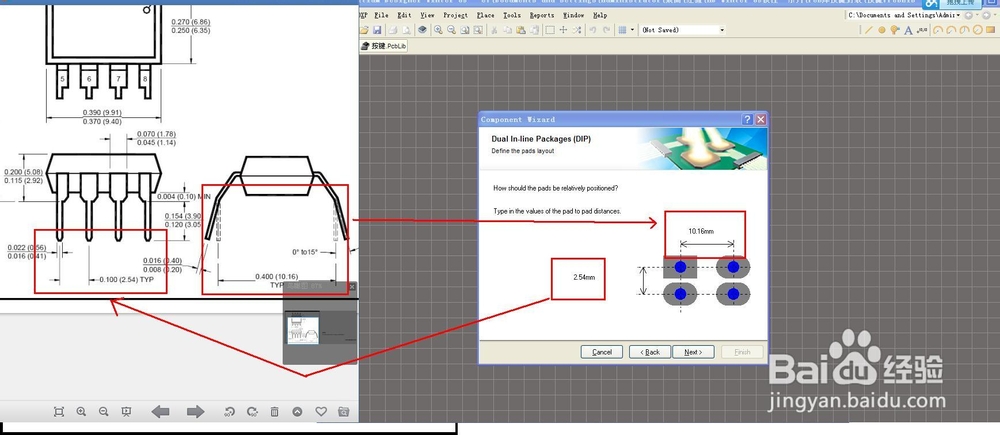

5/9第五步：根据规格书选择过孔上下和左右的间距

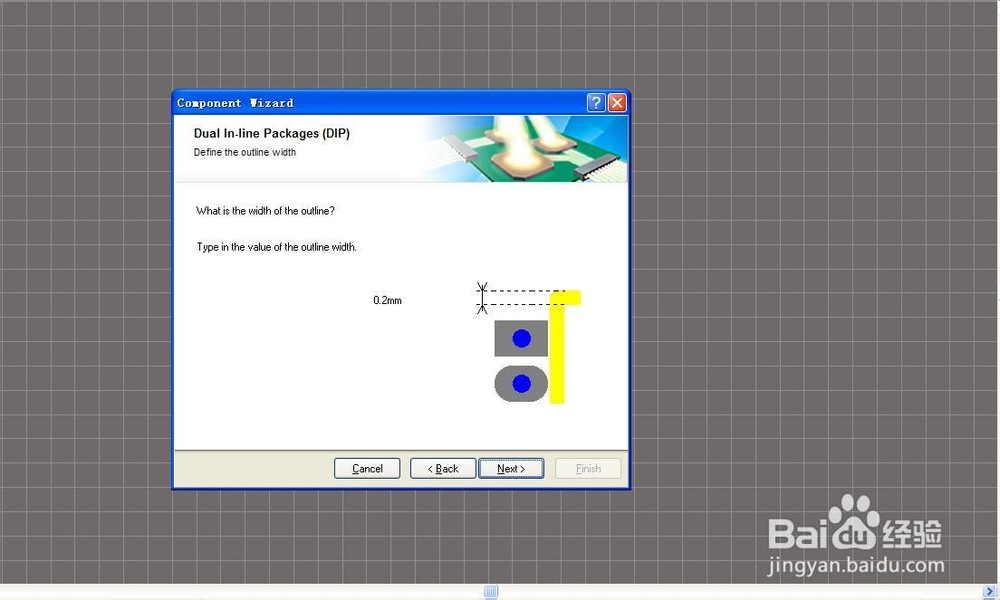

6/9第六步：边框丝印的大小，选择默认的即可

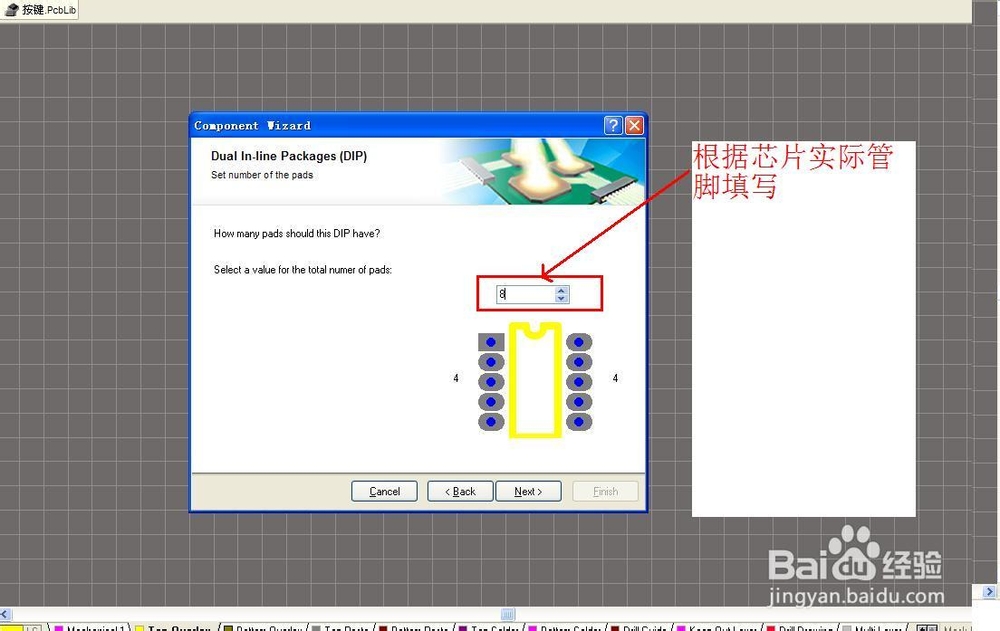

7/9第七步：根据芯片实际管脚填写数量

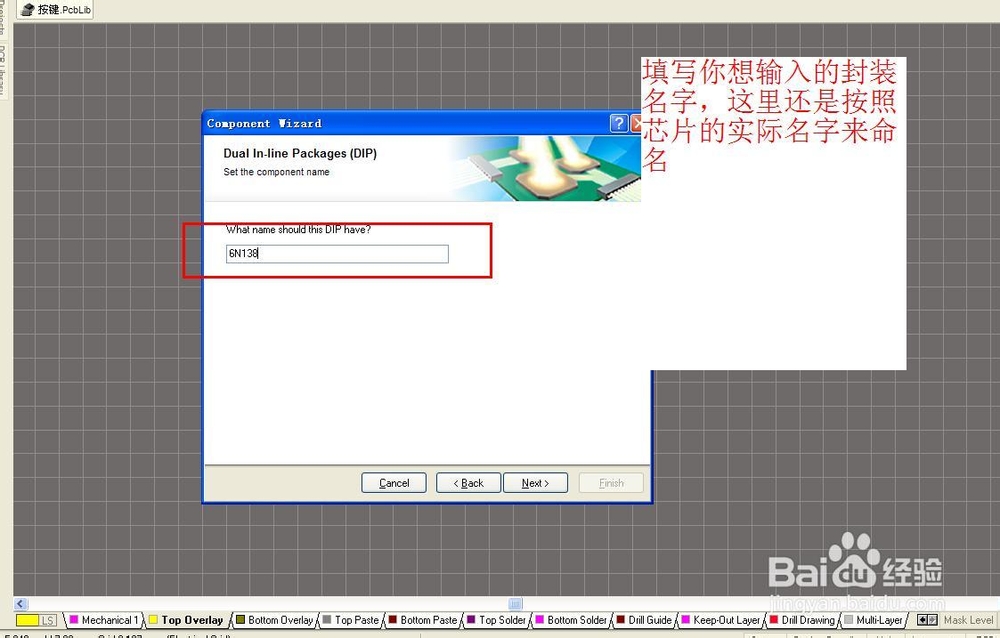

8/9第八步：填写你想输入的封装名字，这里还是按照芯片的实际名字来命名

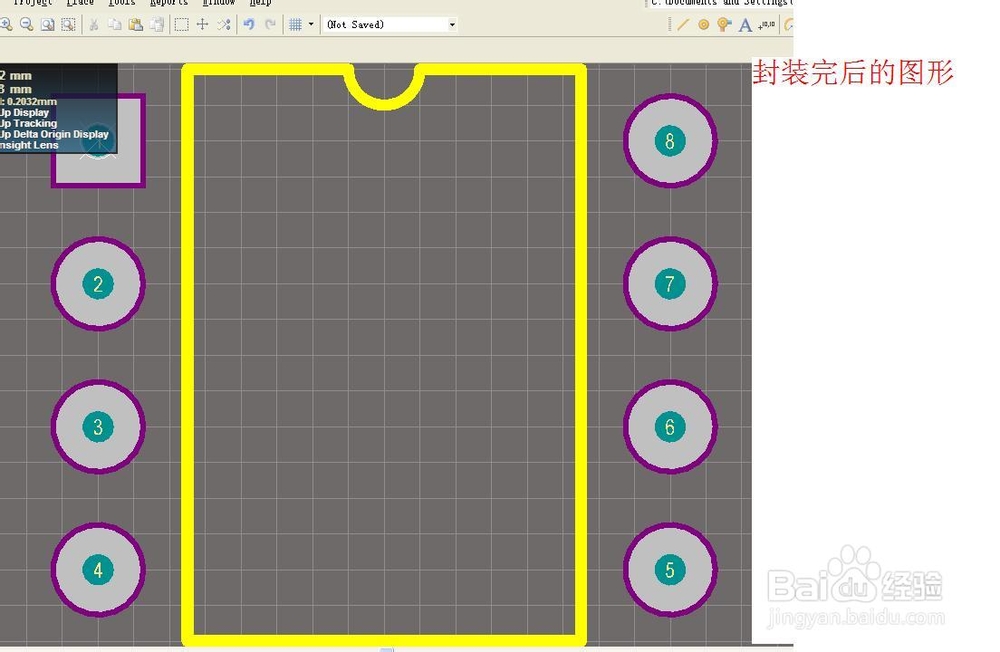

9/9第九步：点击next-finish 后出现封装完的图形，这样一个标准的封装元件器基就做好了！
