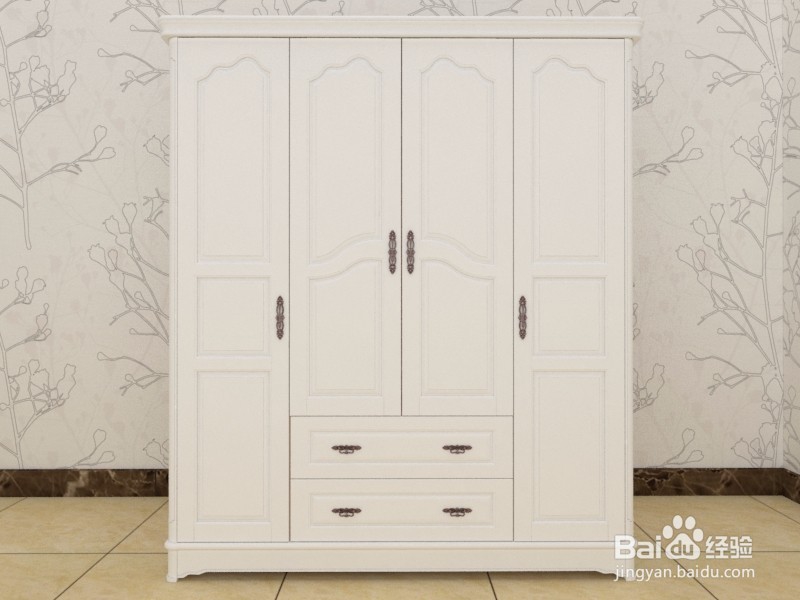

621四开门衣柜安装方法，产品请以实际情况为准，建议两人安装工具/原料more一字螺丝刀、十字螺丝刀、锤子各个部件安装五金配件1/10分步阅读

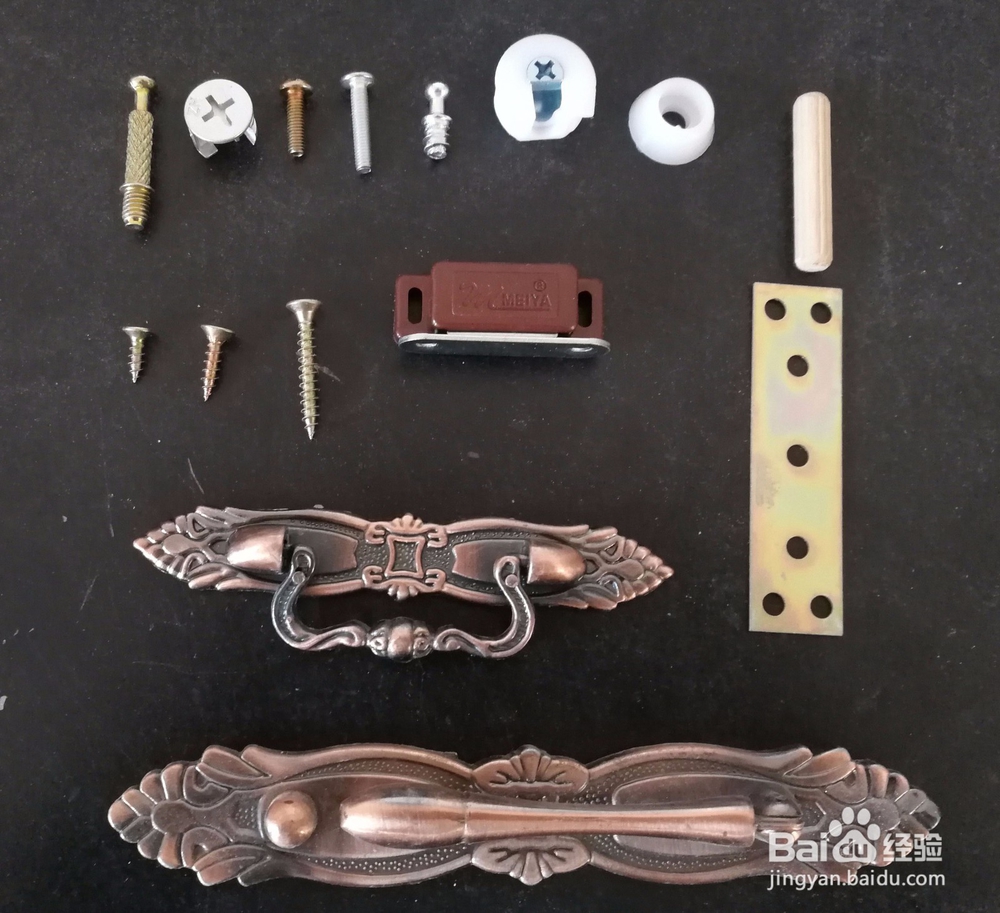

如图所示（五金配件在顶底包中）从左到右

1.三合一杆 2.三合一扣 3.短拉手螺丝 4.长拉手螺丝 5.层板托杆 6.层板托 7.脚钉 8.木梢

9.12mm螺丝 10.16mm螺丝 11.30mm螺丝 12.磁碰 13.背板片

14.短拉手 15.长拉手

2/10

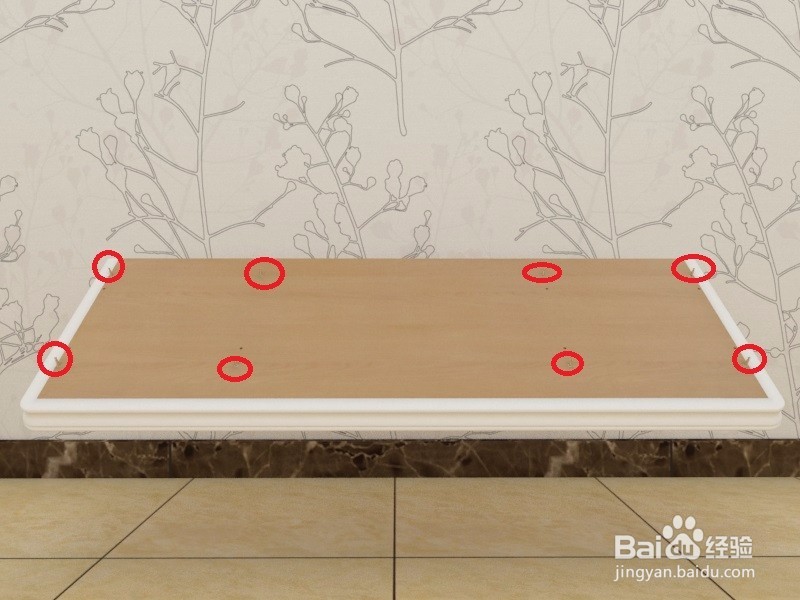

顶架安装五金配件，红色圈部分安装三合一杆，共八颗

3/10

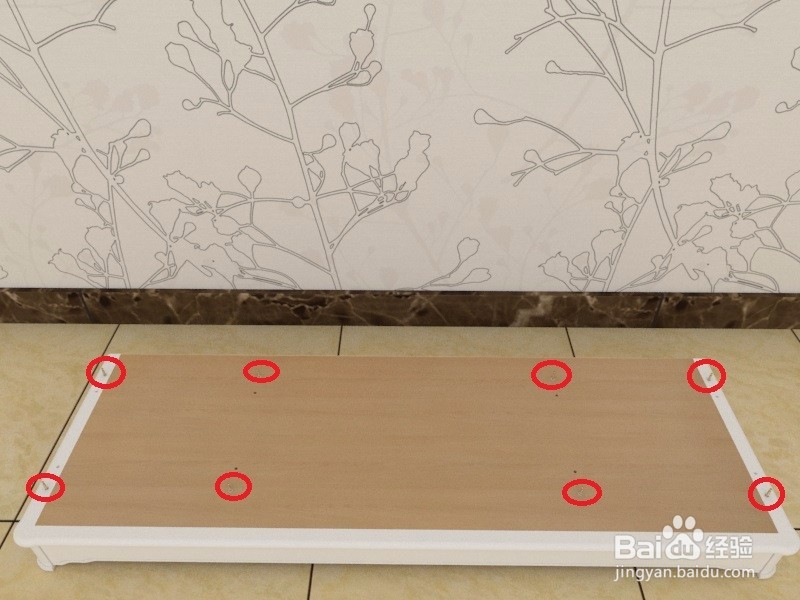

底架安装五金配件

1、如图一所示先安装底架底部的脚钉（使用16mm螺丝，红色圈）共6个

2、如图二所示安装底架上面的8颗三合一杆（红色圈）

4/10

门板安装

1、打开门板包，取出四块门板，取出两块抽屉面板，取出三块背板

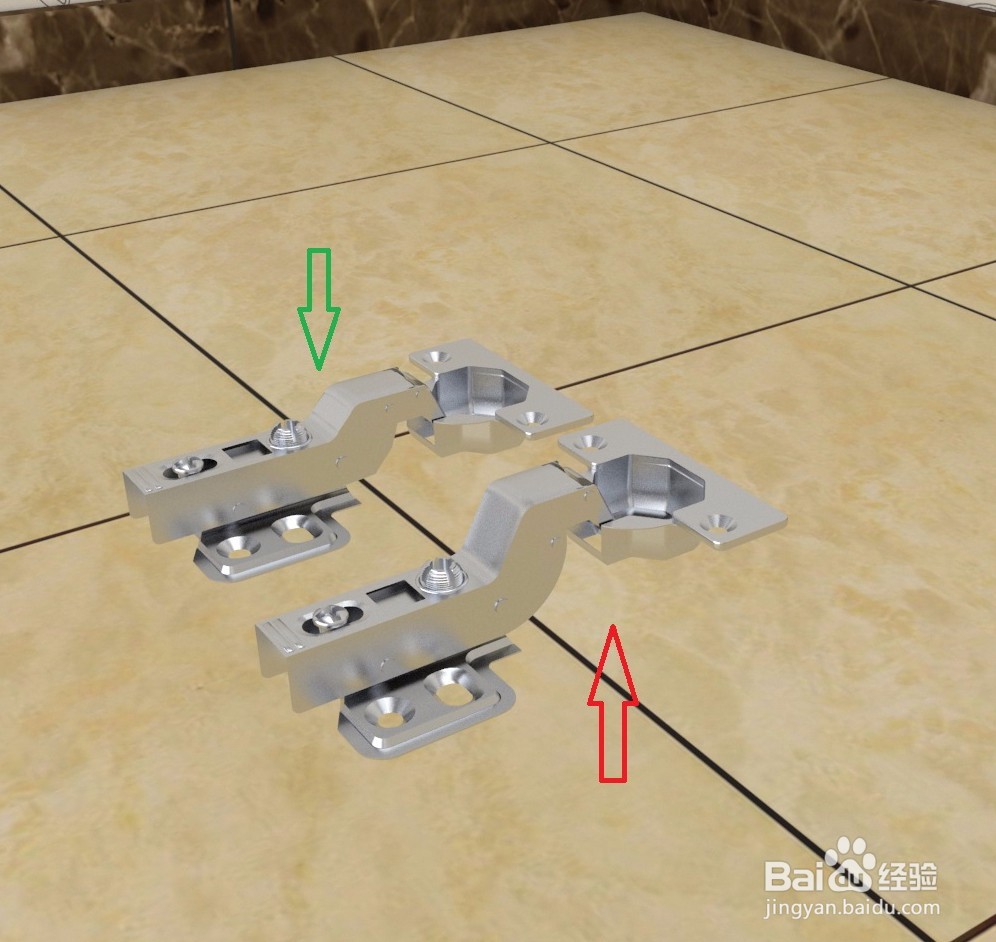

2、中弯为图一的绿色箭头处，大弯为图一的红色箭头处

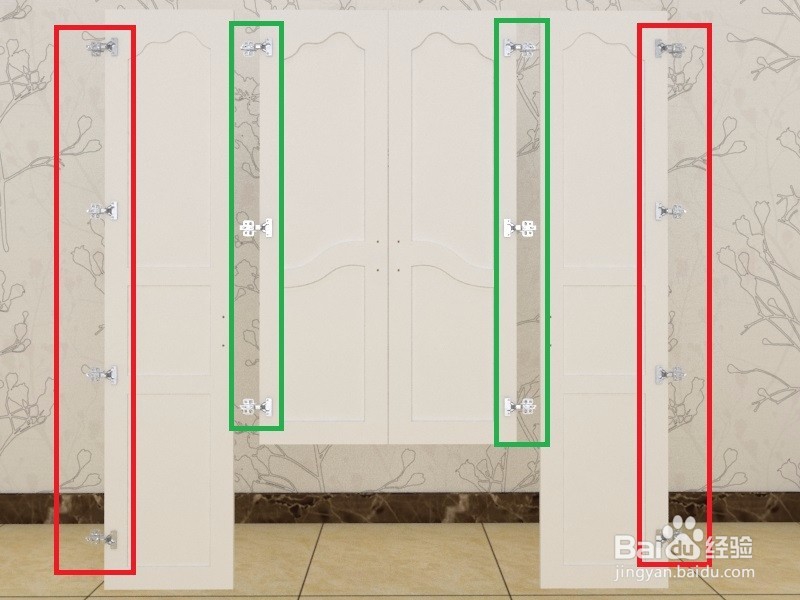

2、如图二所示安装门板大弯、中弯，左右大门安装大弯（红色框）使用16mm螺丝固定，中间两个小门安装中弯（绿色框）

5/10

组装抽屉1（注意共有两个抽屉，图中只演示一个抽屉的）

1、找到抽屉面板、抽屉左右围板、抽屉尾板、抽屉底板

2、如图一所示安装好面板的短拉手（红色框）使用金色的短拉手螺丝

3、如图一所示安装左右围板的三节轨（子）（黑色的那个长条）使用12mm螺丝固定大致位置在红色箭头处

6/10

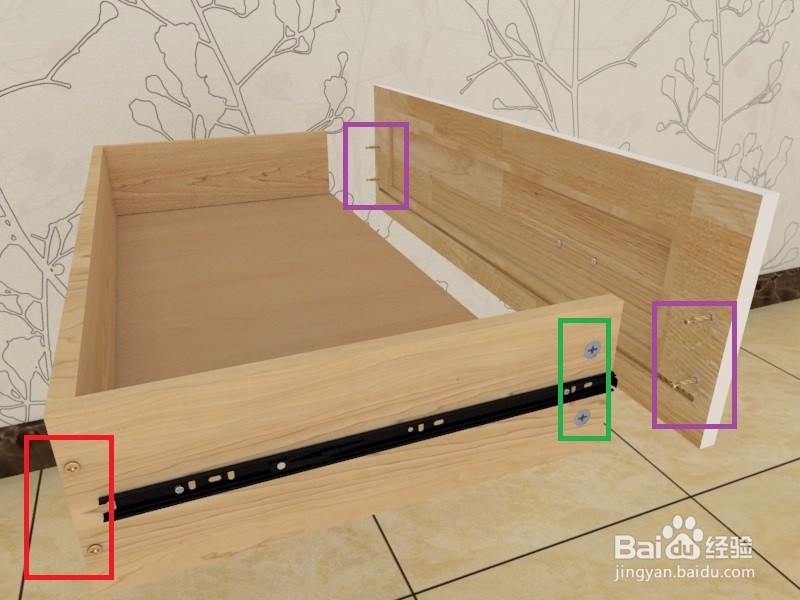

安装好抽屉面板的四颗三合一杆（紫色框）

做好这些准备后按图所示组装抽屉。

注：图为了更好显示各个部件展示出来，实际安装因先将抽屉左右侧板，抽屉底板与面板相接使用三合一扣（绿色框）锁住后安装抽屉尾板（使用30mm螺丝。红色框）

7/10

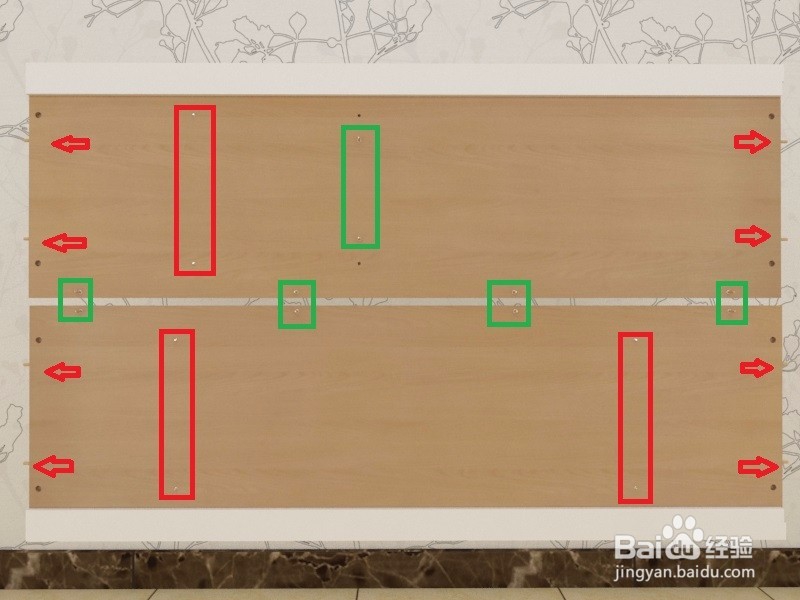

左右侧板安装五金配件

打开侧板包取出左右侧板、左右中隔板

1、安装好左右侧板共八颗木梢（红色箭头）

2、安装好左右侧板共十颗三合一杆（绿色框）

3、安装好左右侧板共6颗层板托杆（红色框）

8/10

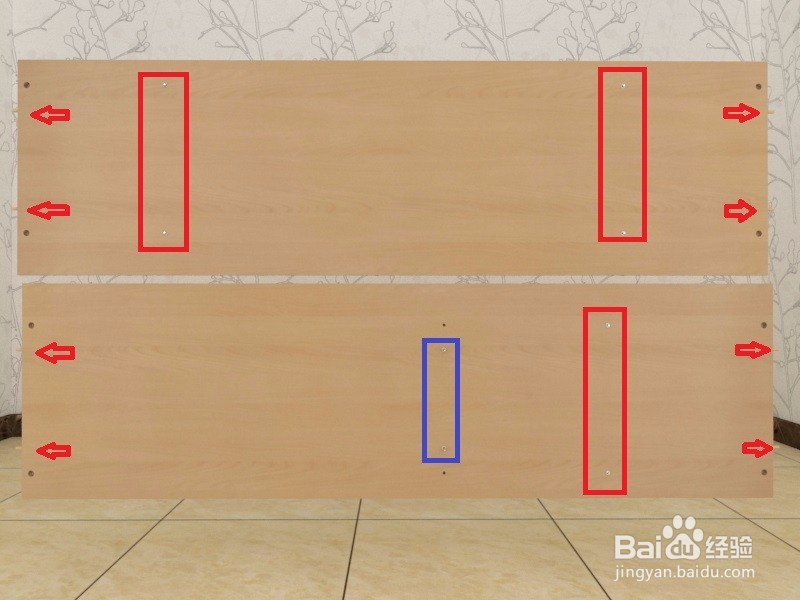

左右中隔板安装五金配件1

1、安装左右中隔板共八颗木梢（红色箭头）

2、安装共6颗层板托杆（红色框）

3、安装两颗三合一杆（蓝色框）

9/10

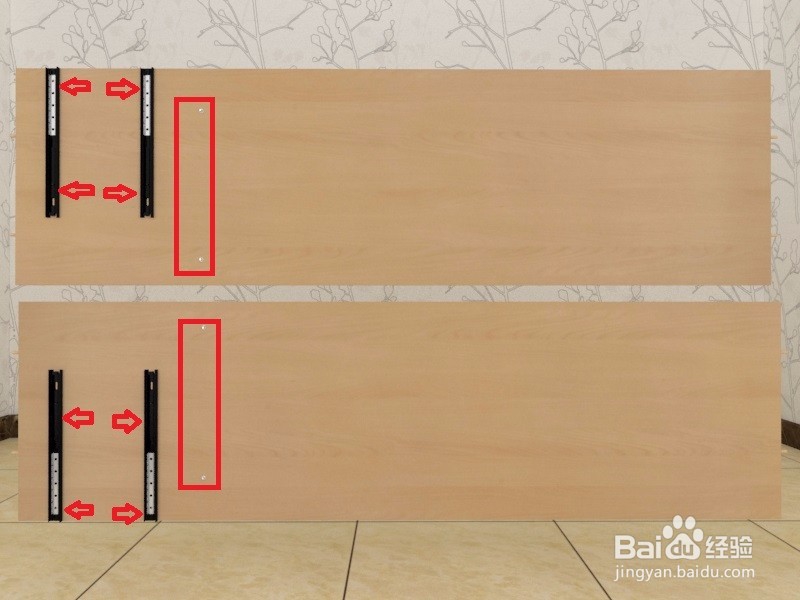

左右中隔板安装五金配件2

1、安装三节轨（母，黑色长条），使用12mm螺丝（红色箭头处）

2、安装共四颗层板托杆（红色框）

10/10

层板安装

1、安装各个层板的层板托（红色框），建议使用锤子砸进去

2、安装右下角的层板木梢（红色箭头）

组装各个部件1/9

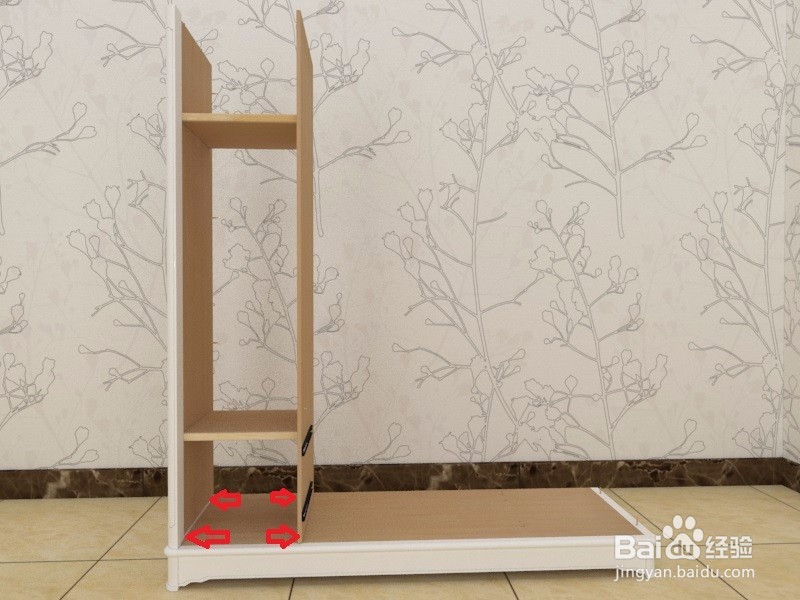

如图所示安装左侧板、左中隔板、左边的两块层板，安装好后使用三合一扣将左侧板、左中隔板锁住（红色箭头处）共四个位置，放置层板并锁住

2/9

如图所示安装右中隔板，中间层板，安装好后使用三合一扣锁住右中隔板（红色箭头处）共两个位置，放置层板并锁住

3/9

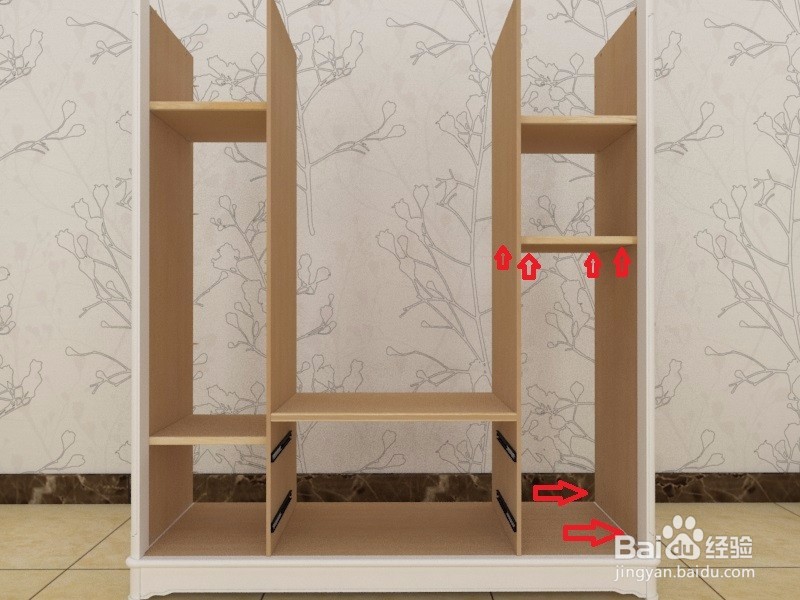

如图所示安装右侧板，右边的两块层板，安装好后使用三合一扣锁住右侧板（红色箭头）共两个位置，使用三合一扣锁住右下方层板（红色箭头）共四个位置，放置右上方层板并锁住

4/9

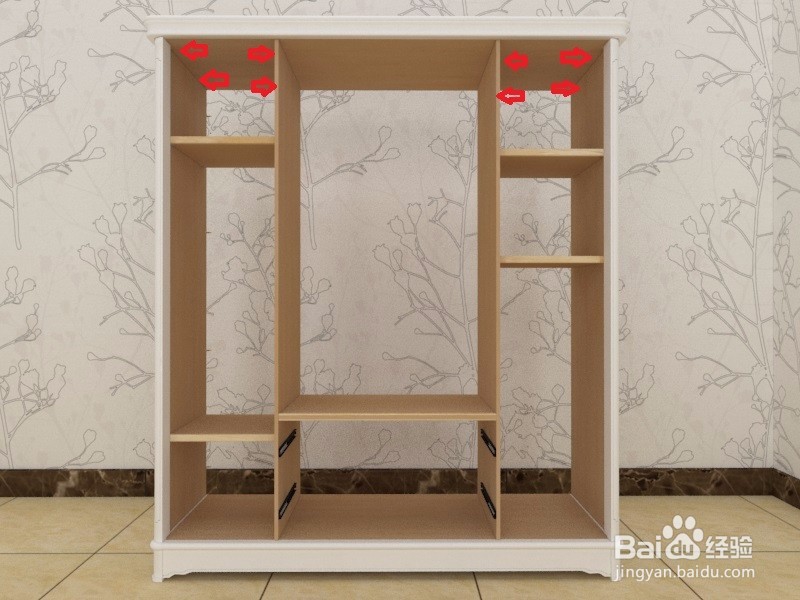

如图所示安装顶架，使用三合一扣锁好（红色箭头）共八个位置

5/9

安装背板

1、将中间的大背板安装好透气孔的透气罩（红色箭头）网格这面建议朝外可自行决定。

2、先将两边的小背板装好后使用三合一扣锁住（绿色框）

3、安装好大背板后使用背板片（红色框）用30mm螺丝固定背板片中间、16mm螺丝固定背板片两边

6/9

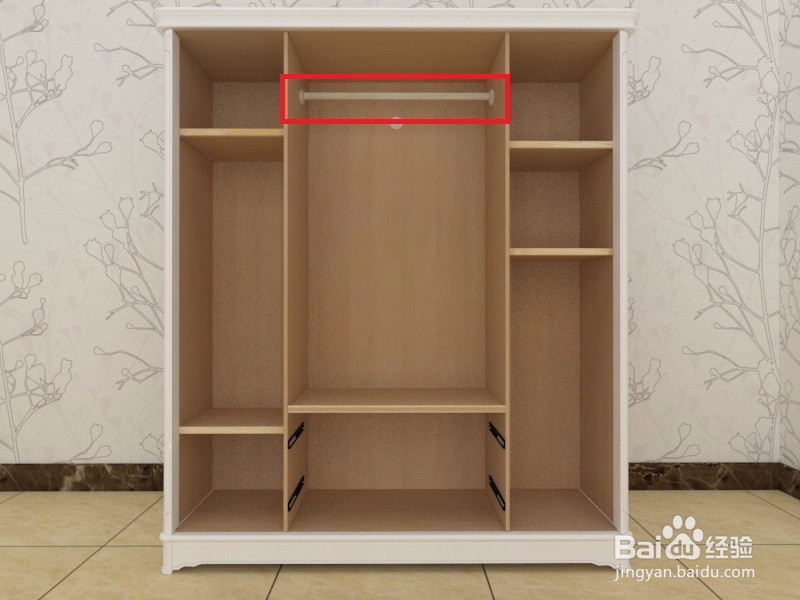

如图所示结合挂衣托、16mm螺丝安装挂衣杆（红色框）

7/9

如图所示安装抽屉，将两个抽屉放入当中（红色框）

8/9

如图所示安装衣柜门板使用16mm螺丝固定，装好后安装衣柜长拉手，使用银色的长拉手螺丝

9/9

磁碰安装于两门之间，需要门板闭合，调试好门缝后找寻相应位置安装，使用12mm螺丝

衣柜门缝调试方法，抽屉上下间隙调试方法，三节轨子、母配件分开方法1/3

1.门缝调试（注：该演示图片为其它系列产品，调整方式是一样的）

如图所示，如果门板左右间隙过大或者过小，可以用十字螺丝刀调整大弯（中弯）的第二颗螺丝（图二中的红色箭头处），如果门板正面没有对齐或者超过了侧板的边缘，可以用螺丝刀调整大弯（中弯）的第一颗螺丝（图二中的绿色箭头处）

2/3

2.抽屉上下间隙调试（注：该演示图片为其它系列产品，调整方式是一样的）

如图所示中间抽屉过于偏下，可取出抽屉，调整三节轨（子）的上下位置，三节轨（子）往上调整，抽屉整体会向下，往上调整，抽屉整体会向上。

3/3

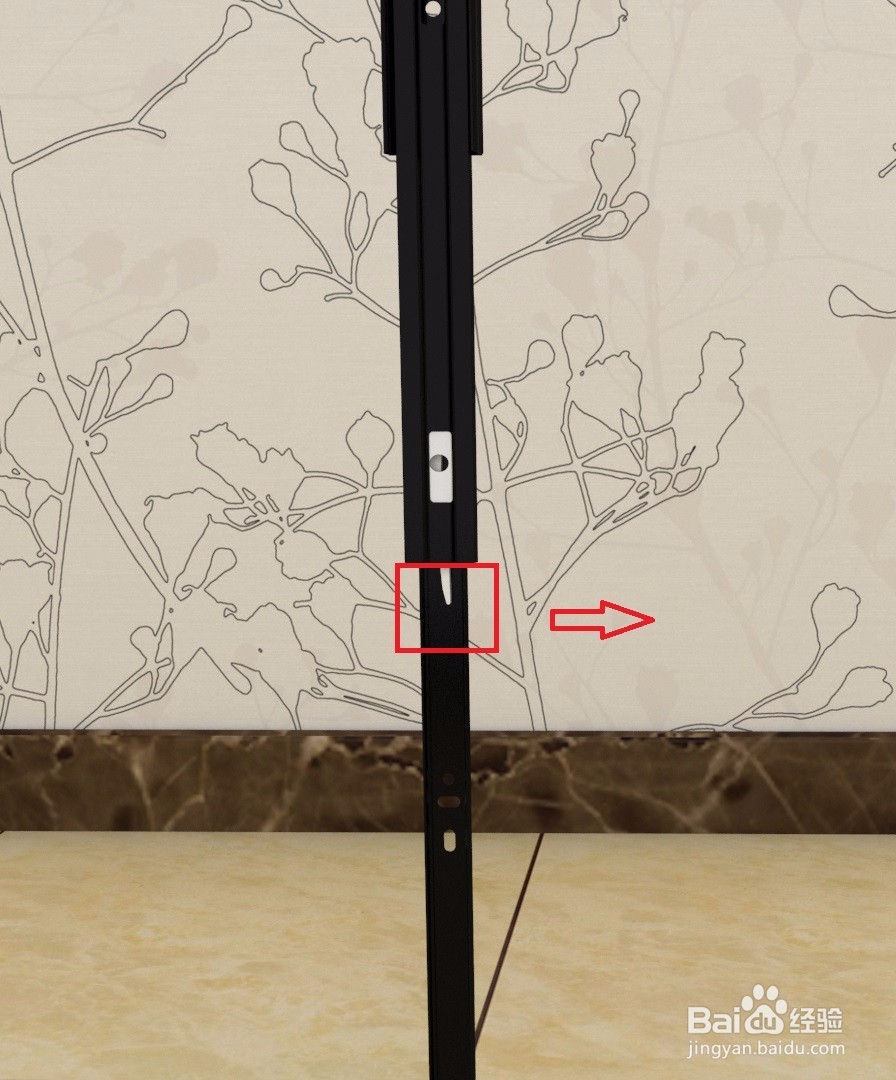

3.三节轨子、母配件分开方法

如图所示，三节轨分为三节，全部拉开后最小的那节为子配件，在红色框中的白色部件将其往右按（红色箭头方向）就能将子配件取出来，注：白色的这个部件在实物为黑色，为了方便观看图片做了处理

注意事项

建议安装时使用柔软织物垫住漆面，以防刮伤漆面
