CATIA中超级副本功能非常好用，特别是我们在创建几何模型过程中引用相同特征的时候，用超级副本可以非常方便的进行定位和特征复制，下面就叫大家如何在CATIA中创建超级副本。工具/原料more创建超级副本CATIA方法/步骤1/8分步阅读

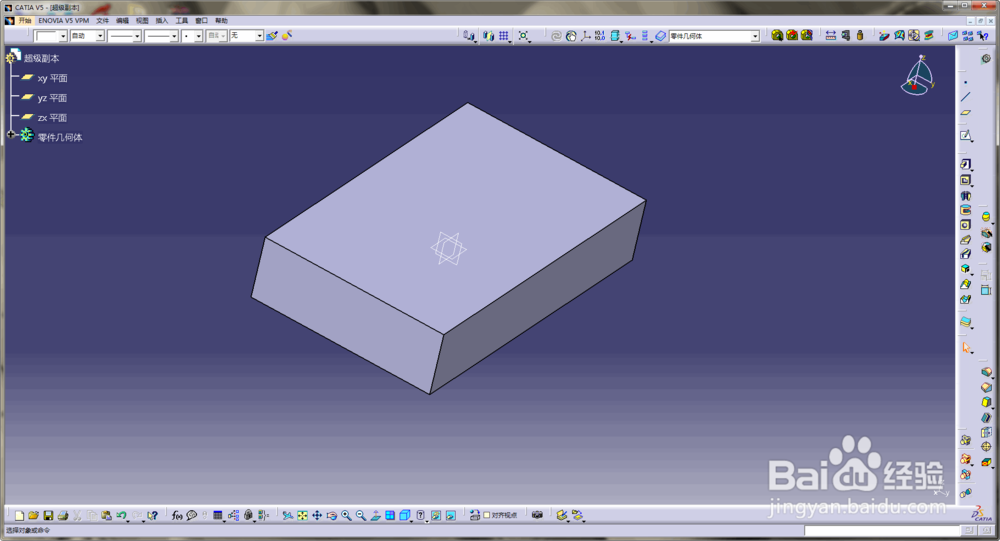

首先我们打开CATIA，并在零件设计模块快速创建一个六面体几何特征，如下图所示；

2/8

在软件的操作界面左上方插入栏的下拉列表中单击吃屎工程模板，并在子列表中选择超级副本，或者直接工具集成面板中单击即可；

3/8

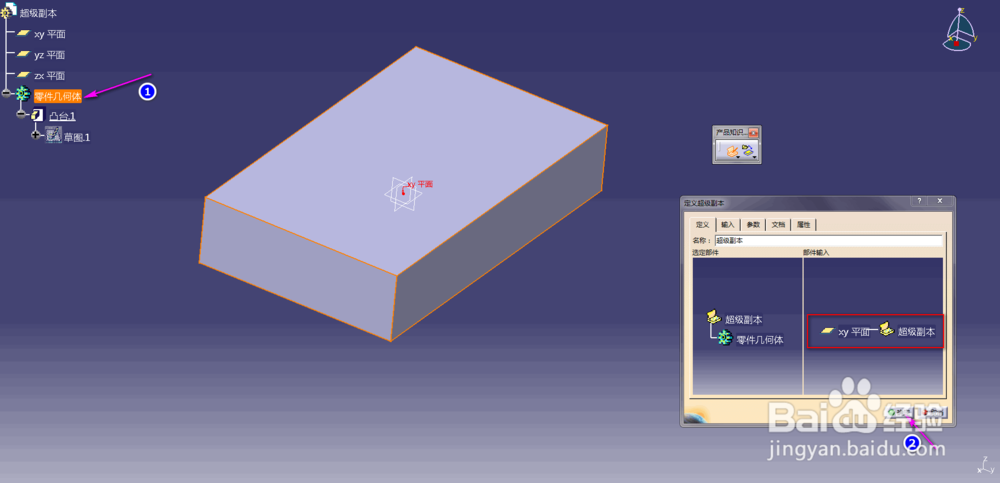

这时会自动弹出定义超级副本对话框，鼠标移动至左侧树形结构图中，单击零件几何体，这时特征会出现在超级副本的定义预览框中，如下图所示，单击确定；

4/8

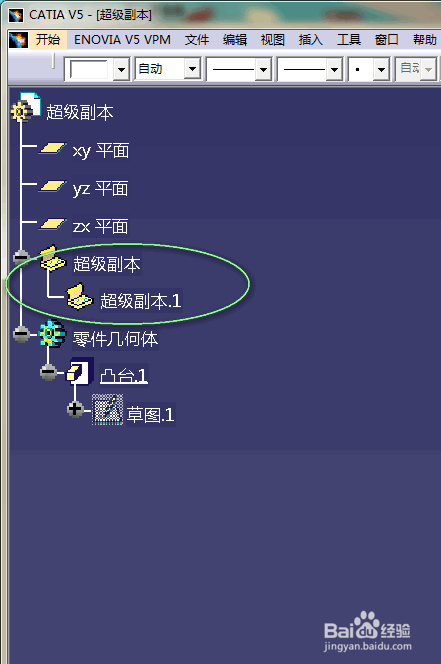

在左上角零件属性结构图中会自动生成一个超级副本图标，鼠标点开“+”，会出现我们刚才创建的超级副本.1；

5/8

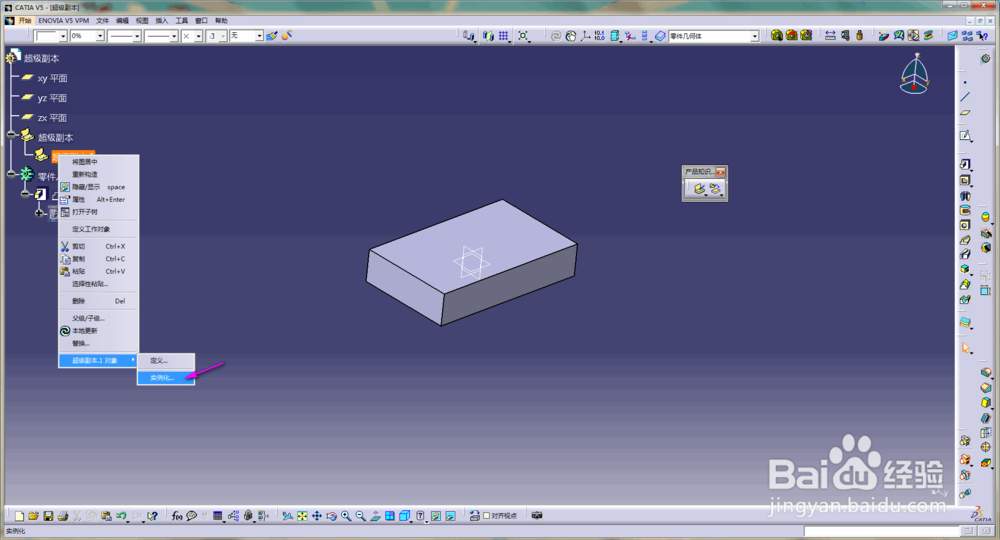

鼠标右键单击超级副本.1，弹出下拉列表，并在其中选择超级副本.1对象，在自列表中选择实例化...；

6/8

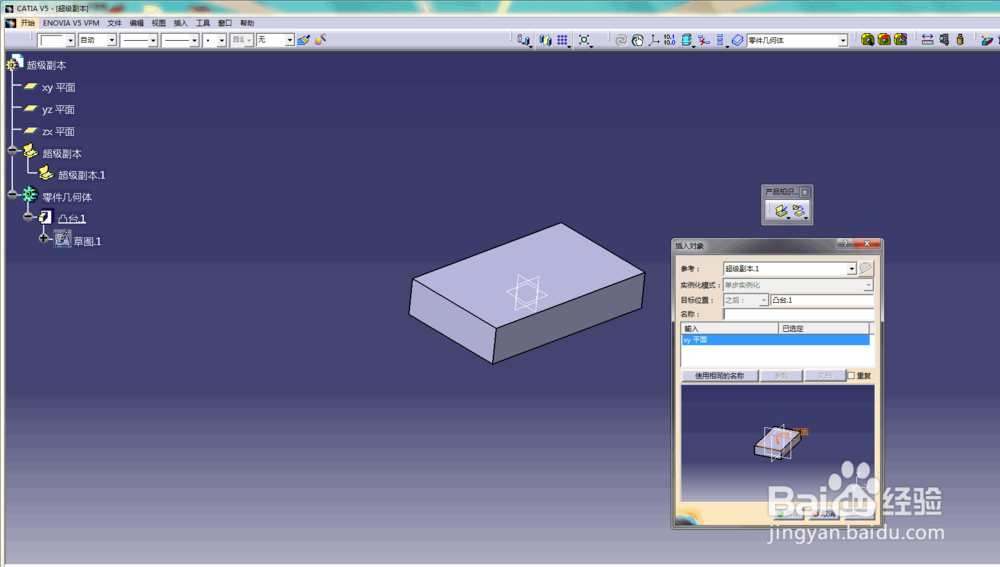

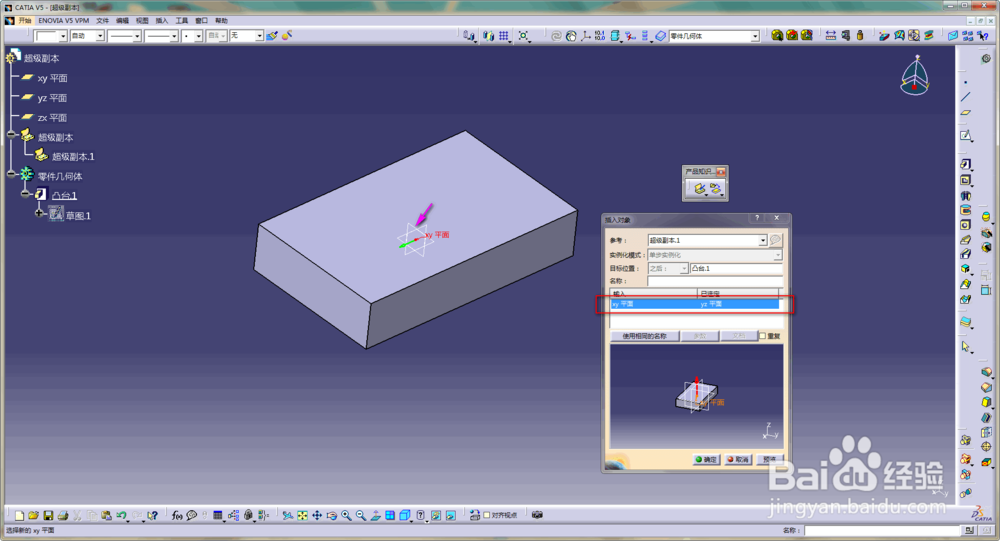

弹出插入对象命令对话框，在图形工作区中鼠标单击yz平面，出现一个绿色的箭头，可以认为进行方向的调整；

7/8

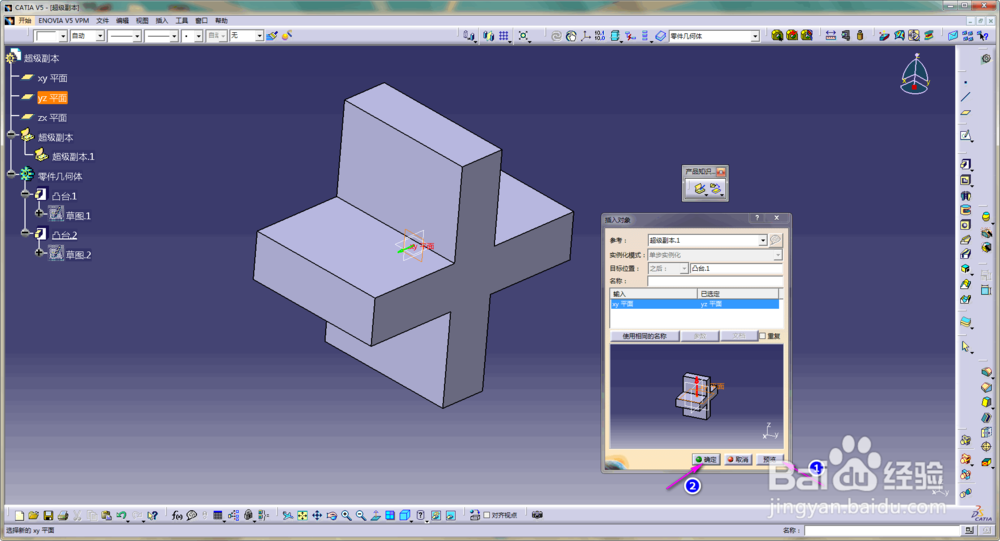

在插入对象中我们单击预览命令，并在图形预览区中预览生成的图形，然后单击确定退出命令对话框；

8/8

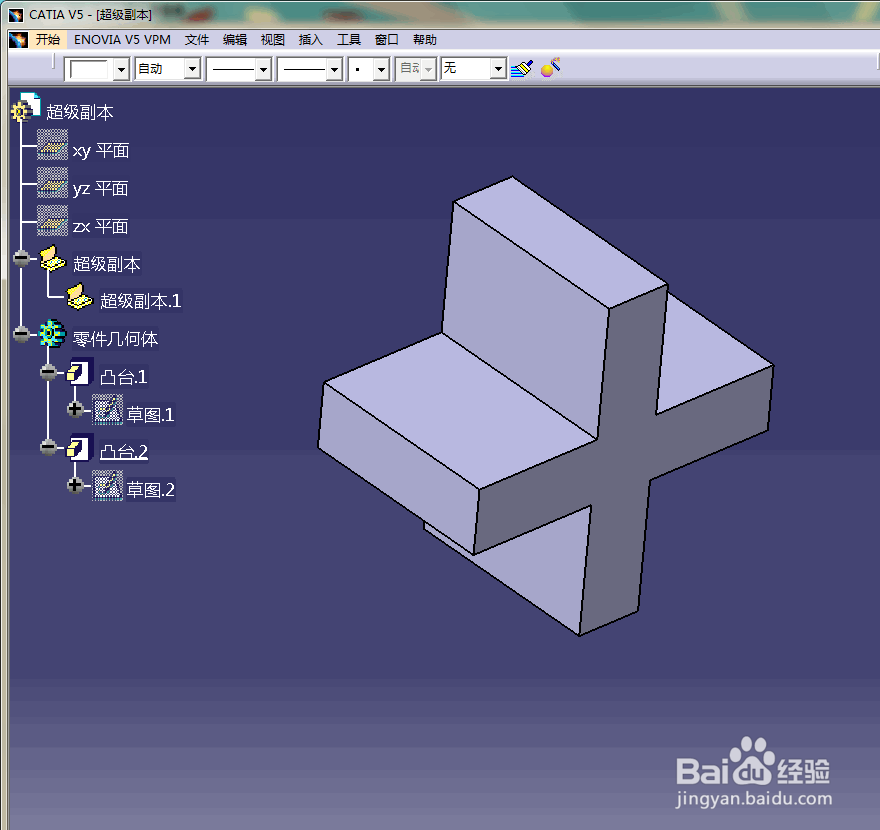

这样我们就通过创建的超级副本完成了几何特征的定位和复制工作。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
