订阅Creo：如何设置公制单位

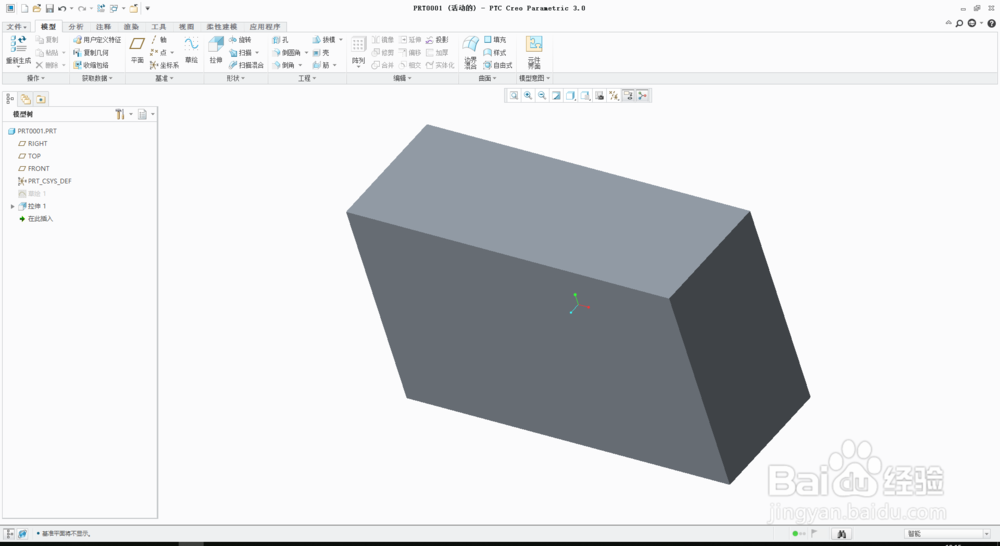

来源：网络收集 点击： 时间：2024-04-04如图，为一个正方体，假设它的单位为英寸磅秒。
我们点击“文件”——“准备”——“模型属性”。
2/4打开如图所示模型属性对话框，找到单位一栏，点击“更改”。

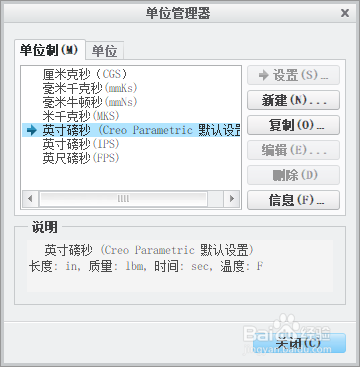

3/4弹出“单位管理器”对话框，可以看到默认单位为“英寸磅秒”，我们选择“毫米牛顿秒”，点击“设置”。
4/4弹出“更改模型单位”对话框。其中：
“转换尺寸”表示不改变模型大小，改变单位数值。
“解释尺寸”表示改变模型大小，不改变单位数值。
显然我们如果在不知情的情况下将英寸当作毫米来绘图，得来的单位数值是对的但是单位不对，所以应该选择“解释尺寸”，点击“确定”。即可完成对该模型单位的更改。

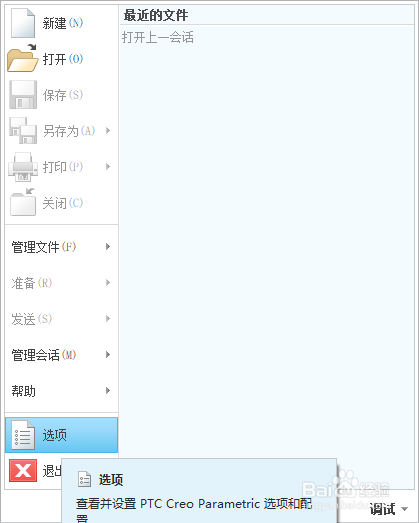

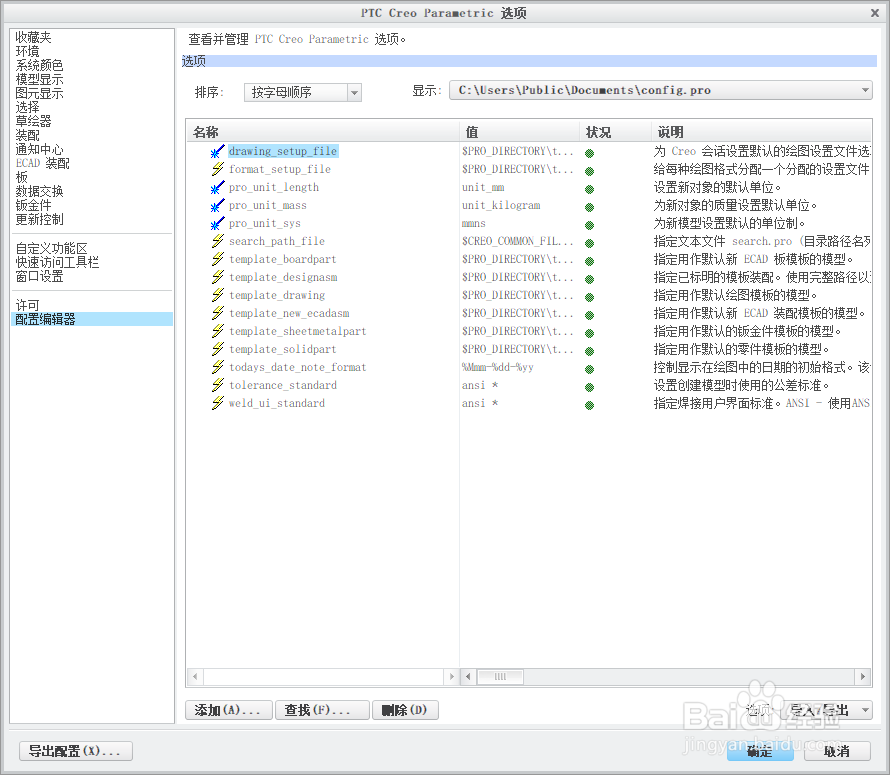

二、一劳永逸的解决单位问题1/8点击“文件”——“选项”，打开“配置编辑器”。
2/8修改长度单位。

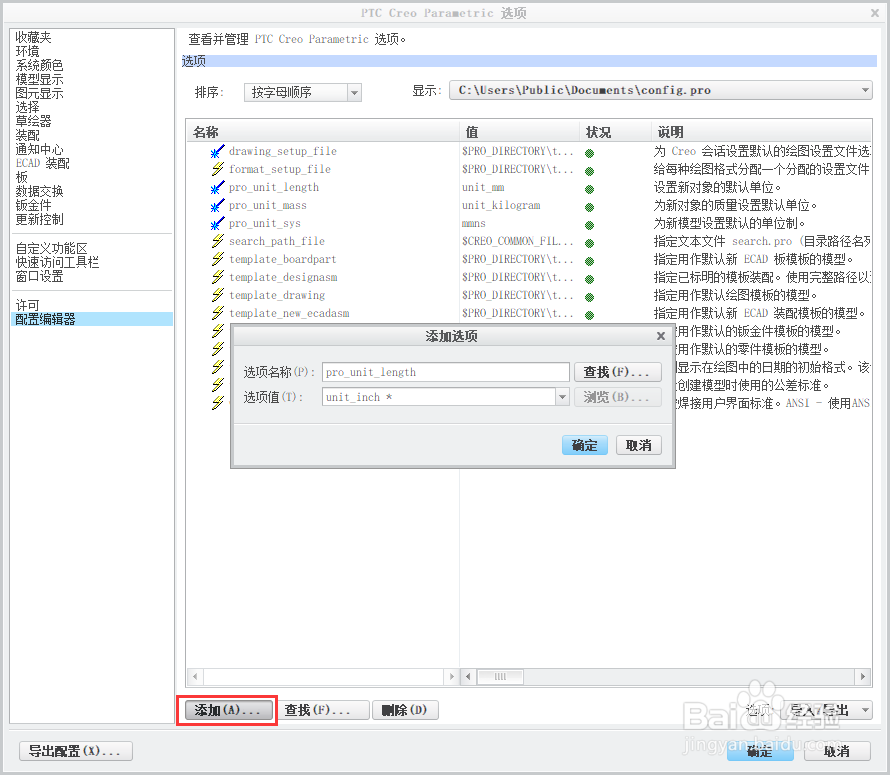

点击“添加”，弹出“添加选项”对话框。

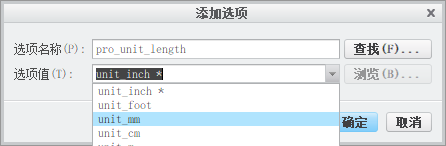

输入“pro_unit_length”，将选项值切换为“unit_mm”，点击确定。
3/8修改质量单位。
点击“添加”，弹出“添加选项”对话框。

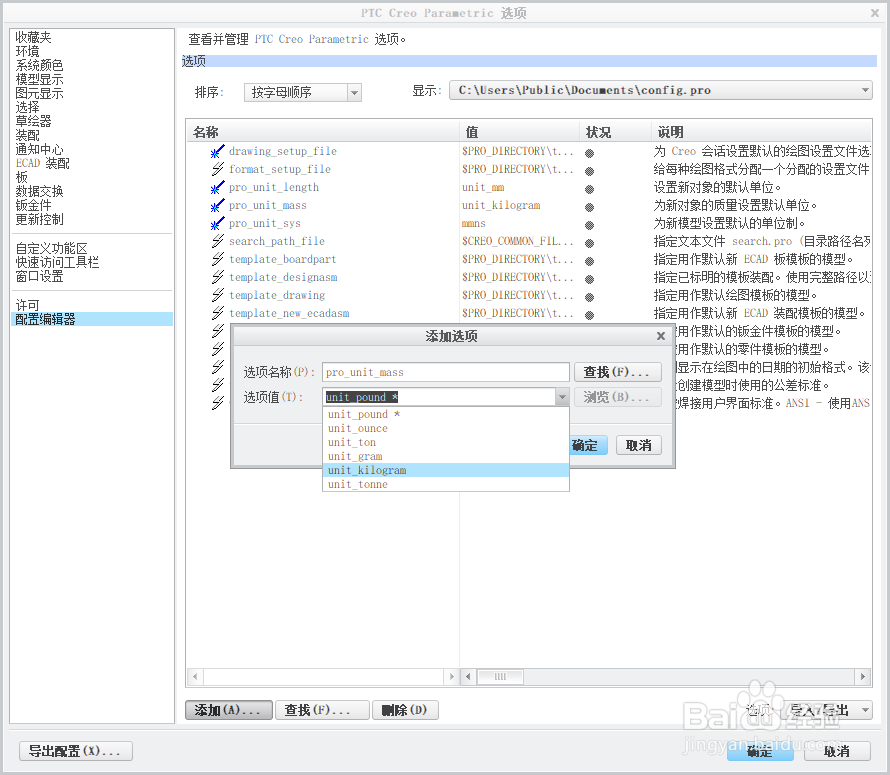

输入“pro_unit_mass”，将选项值切换为“unit_kilogram”，点击确定。
4/8修改软件默认单位制。
点击“添加”，弹出“添加选项”对话框。

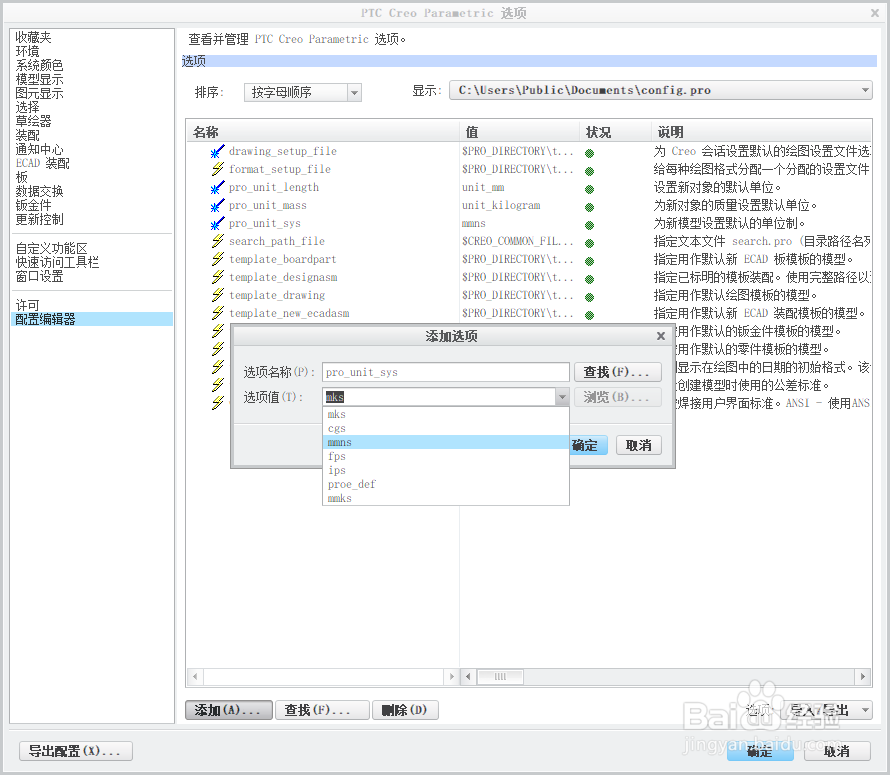

输入“pro_unit_sys”，将选项值切换为“mmns”，点击确定。
5/8修改新建实体单位。
点击“添加”，弹出“添加选项”对话框。

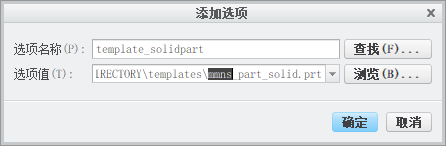

输入“template_solidpart”，将选项值中的“inlbs”修改为“mmns”即“$PRO_DIRECTORY\templates\mmns_part_solid.prt”，点击确定。
6/8修改新建钣金单位。
点击“添加”，弹出“添加选项”对话框。

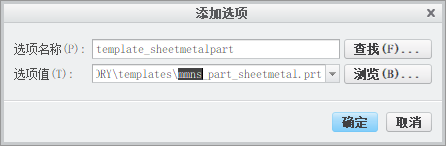

输入“template_sheetmetalpart”，将选项值中的“inlbs”修改为“mmns”即“$PRO_DIRECTORY\templates\mmns_part_sheetmetal.prt”，点击确定。
7/8修改装配体单位。
点击“添加”，弹出“添加选项”对话框。

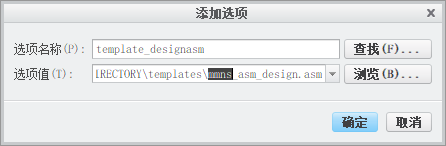

输入“template_designasm”，将选项值中的“inlbs”修改为“mmns”即“$PRO_DIRECTORY\templates\mmns_asm_design.asm”，点击确定。

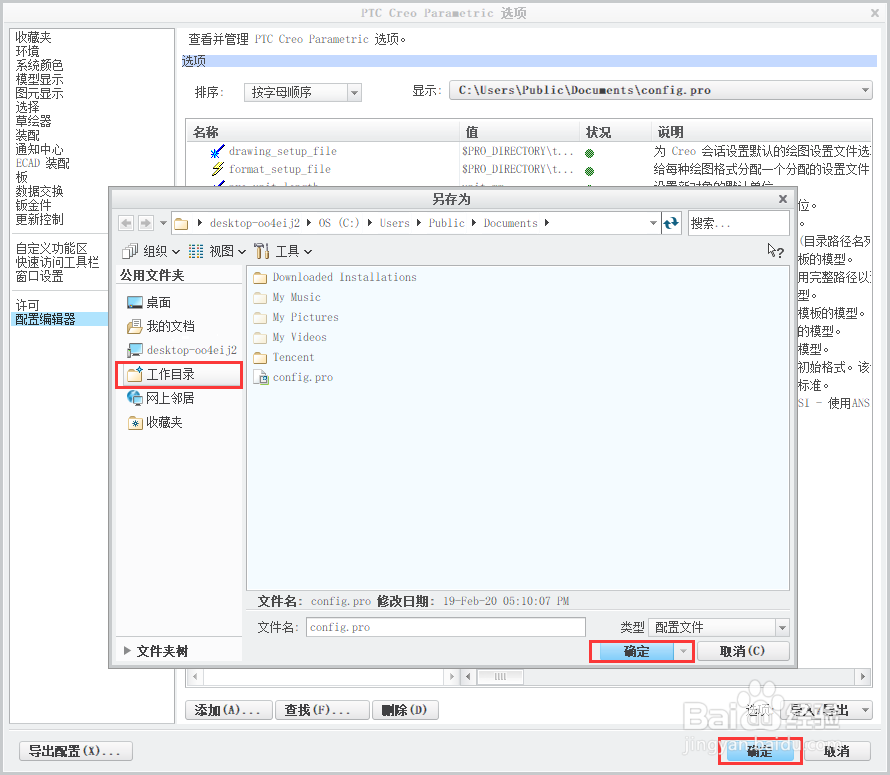

8/8点击“导入/导出”——“根据当前过滤器导出”，弹出“另存为”对话框。
点击“工作目录”，点击“确定”退出工作目录对话框。点击“确定”，退出选项对话框。

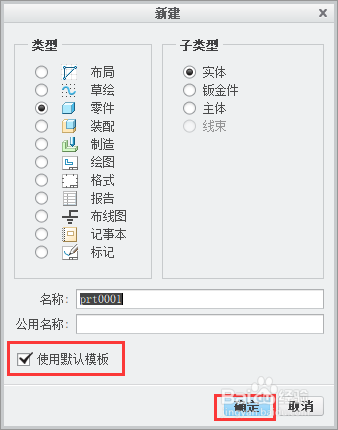

完成，今后当我们新建模型时，选择默认模板绘图即为选择公制单位mmns模板。
