订阅简思PLC如何实现流水灯测试
来源：网络收集 点击： 时间：2024-02-15【控制要求】
按下开关，a,b,c,d灯同时点亮，延时2s，再按着d,c,b,a的顺序依次熄灭且每次熄灭保持1s，重复循环5次。
2/6【动作分析】
按下开关，就是一个等待输入信号；延时2s，采用延时等待指令，等待2s；a,b,c,d灯同时点亮，就是触发输出端为通状态，a,b,c,d为4个输出端，可选用Y0，Y1，Y2，Y3分别代表a，b，c，d灯；接着就是d,c,b,a的顺序依次熄灭且每次熄灭保持1s，这里每个灯熄灭，用到了两条指令，先是用触发输出，触发Y端为断状态，就是熄灭的状态，再用延时等待指令，等待1s，这样就是一个灯熄灭1s，再添加一个计数跳转的指令，计数1次跳转至程序第1帧，共计数5次，计数完成，程序停止。

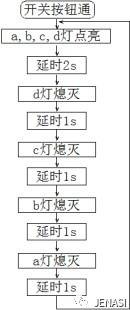

3/6【控制流程图】
4/6【修改别名】
别名修改可参照流水灯测试案例修改。
5/6【程序编辑】

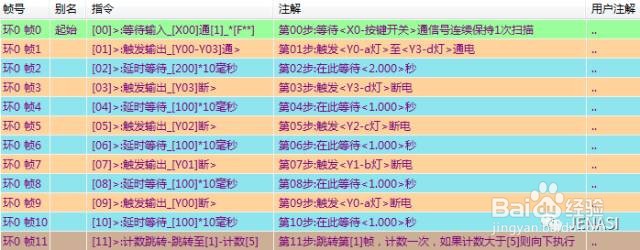

根据流程图编程，按下开关，添加“等待输入”指令；a,b,c,d灯同时点亮实际是4条触发输出指令，在编辑程序的时候就要分别列开。在编程软件JS_PRGMR中，可以一条指令触发多个输出端口。
6/6【程序调试】
当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，程序调试有几种方式。
1、可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口，即可在线调试。
2、可在触摸屏软件上实现在线模拟，进行程序调试。
注意事项PLC用直流24V电源供电,现场接线注意保证接线正确，输出不得过压和过流。
调试的时候注意设备和人身安全,优先在线模拟调试.
