单击右边的旋转命令，选择TOP平面作为草绘平面，绘制如下图所示的草图

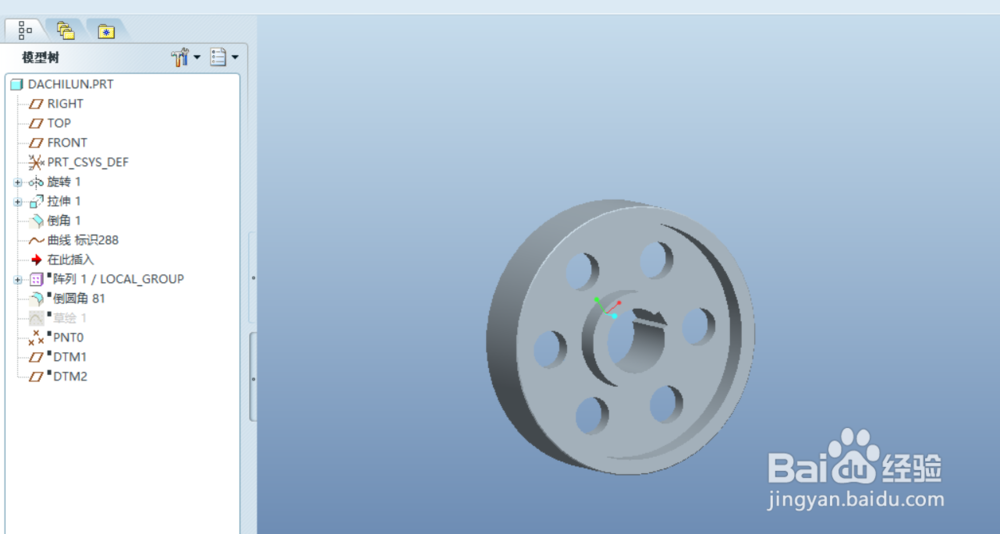

（在草图绘制过程中注意几何中心线的绘制）旋转后的结果如图三所示

旋转完成以后，使用以FRONT平面作为草绘平面的拉伸命令，绘制如图所示的草图。草图绘制完成后退出草图绘制。退出后的对话框见图2设置（深度可以随便设置，只要贯穿了就行了）

切除完成以后，给外圆导一个半径为1的角

点击图一所示的地方，随之弹出一个对话框，选择“从方程”——完成——在选取坐标系——笛卡尔——在输入第五步的方程（你们直接复制过去就行了）——方程输入完毕，点击记事本的保存，然后把他退出——确定

到现在我们就可以看见齿轮周围出现了一个曲线

m=3 z=81 a=20 r=(m*z*cos(a))/2ang=t*90s=(pi*r*t)/2y=r*cos(ang)+(s*sin(ang))x=r*sin(ang)-(s*cos(ang))z=0

/*里面相关含义大家就自己在百度一下吧，我就不科普了

大家在做完第4部的时候可能会出现曲线在内部的情况，大家只需要将X\Y\Z后面的值调换一下，直到向我第四步的图四那样就行了

在FRONT平面上面绘制2个同心圆（齿根圆和分度圆）在使用右边我框选的红色部分的命令按钮，选择刚刚绘制的渐开线，这样就完成了渐开线在这个图中的绘制。然后再添加一个相交点（该点为：分度圆与渐开线的交点）然后在绘制一条经过坐标原点与该交点相交的中心线，和一条普通的经过坐标原点的中心线，约束角度为1.11度（90/齿数），第二条中心线绘制完成便将我们绘制的渐开线镜像过去。

草图绘制完成后，退出草图绘制，选择切除，记住要将齿轮完全切除，不要只切一点。结果如图所示

完成以后，在进行导圆角，并建立一个组。组建立完成以后，我们就进行阵列，阵列设置如图四，轴为中间那个轴不要选错了

到此，一个齿轮便绘制完成了。等过几天我会为大家讲解怎么进行齿轮装配，不见不散呦

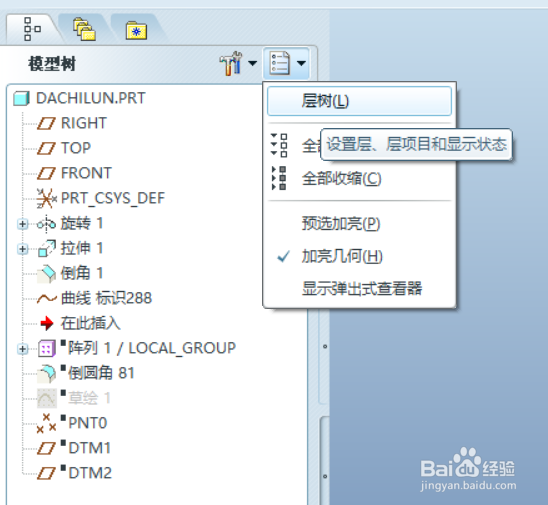

在绘制渐开线的时候，我们发现方程也写好了，什么都做好了，可是在工作界面并没有显示渐开线，那我们应该怎么做才能看见渐开线呢？跟着图做就可以解决了
