消弧线圈是一种带铁芯的电感线圈，应用在中性点接地系统中，电力系统输电线路经消弧线圈接地，为小电流接地系统的一种。当线路发生短路接地时，电流在30A以上的情况下，放电间隙产生的电压会升高2.5-3倍的线电压.消弧线圈的作用是当电网发生单相接地故障后，故障点流过电容电流，消弧线圈提供电感电流进行补偿，使故障点电流降至10A以下，有利于防止弧光过零后重燃，达到灭弧的目的，防止高幅值过电压出现的几率，防止事故进一步扩大。当消弧线圈正确调谐时，不仅可以有效的减少产生弧光接地过电压的机率，还可以有效的抑制过电压的辐值，同时也最大限度的减小了故障点热破坏作用及接地网的电压等。当变压器中性点加装消弧线圈后，放电处电压在电感线圈阻尼作用下，得不到升高，从而减小了放电电流的大小，电流减小了，也就起到了消弧的作用。当两电流的量值小于发生电弧的最小电流时，电弧就不会发生，也不会出现谐振过电压现象。多人不清楚消弧线圈应该安装在什么地方。今天介绍一下消弧线圈的安装位置。工具/原料more消弧线圈方法/步骤1/2分步阅读

消弧线圈既不接在高压侧，也不接在低压侧，应该说是接在“本级电压侧”，也就是说，35KV的消弧线圈就接在35KV侧，10KV的消弧线圈就接在10KV侧，6KV的消弧线圈就接在6KV侧;35KV的消弧线圈解决不了10KV侧的问题，同样的10kv的消弧线圈也不能安装在35kv侧。

2/2

消弧线圈一般接在电源变压器二次侧中性点上;若电源变压器二次侧绕组为星型接线，则消弧线圈直接接在中性点上;若电源变压器二次侧绕组为角型接线，没有中性点，则消弧线圈不能直接接在中性点上，由此发明了“接地变压器”，人为制造出一个“中性点”然后再将消弧线圈接在接地变压器造成的中性点上。

注意事项

选择适合的消弧线圈，能有效的保障供电设备的安全

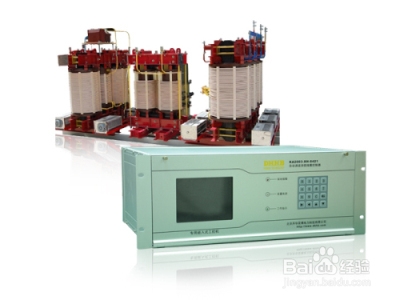

8421并联电抗器组合式消弧线圈成套装置可以随调
