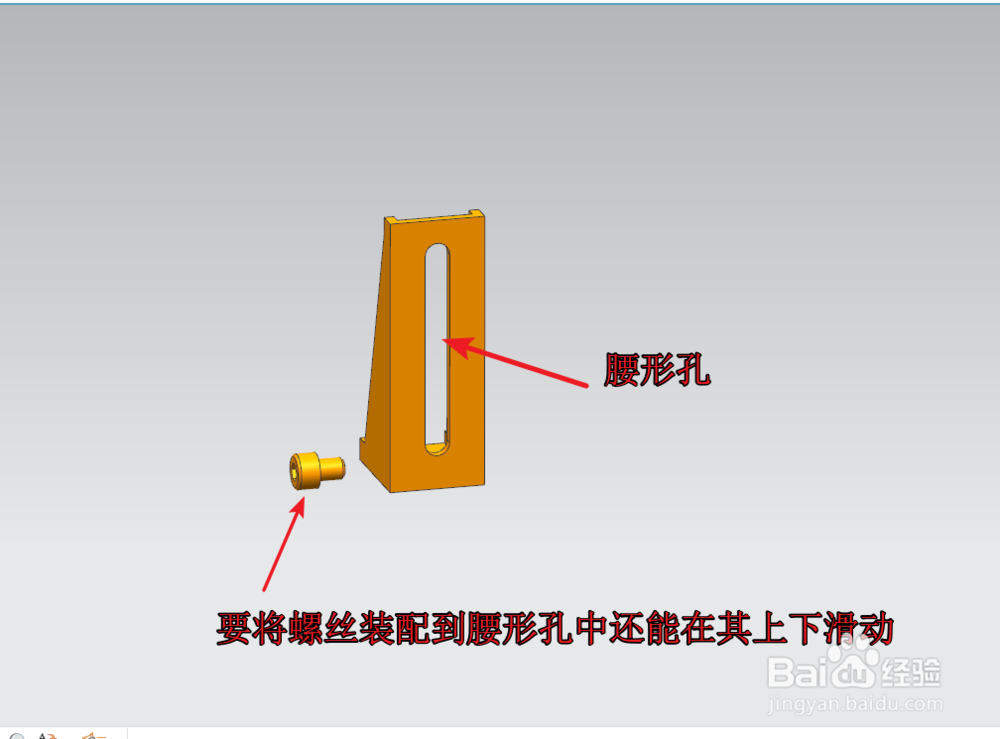

腰形孔是机械中最常见的连接孔方式之一了，如图，在UG装配中，要将螺丝装配到腰形槽内，保证螺丝在孔槽内是中心位并能上下滑动，但又不超出孔程。怎么做到呢。下面一步步来说明。

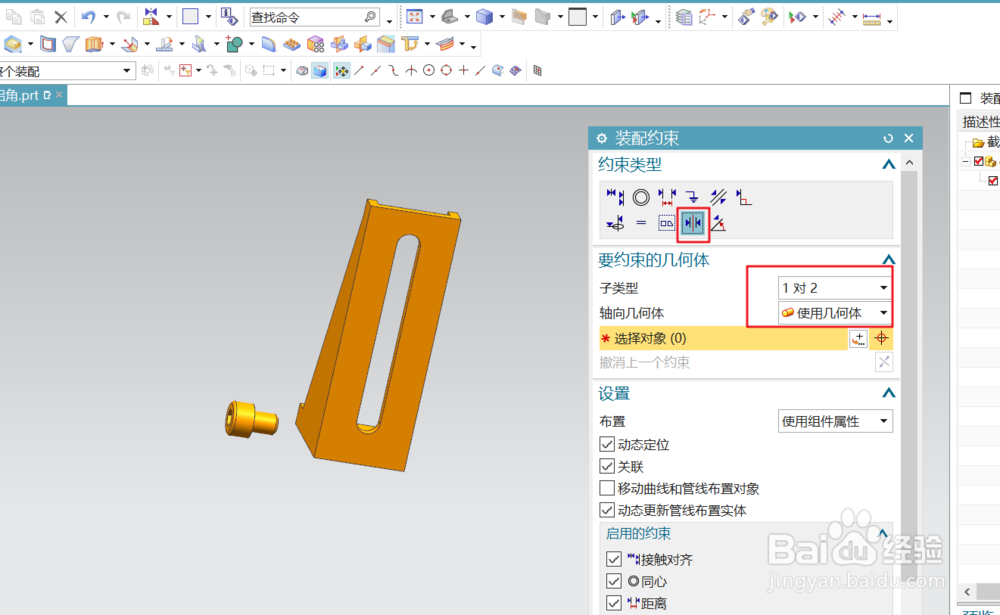

首先，将螺丝与腰形孔面的两边平面进行中心约束（1对2；1为螺丝中心线。二为腰形孔两边平面。

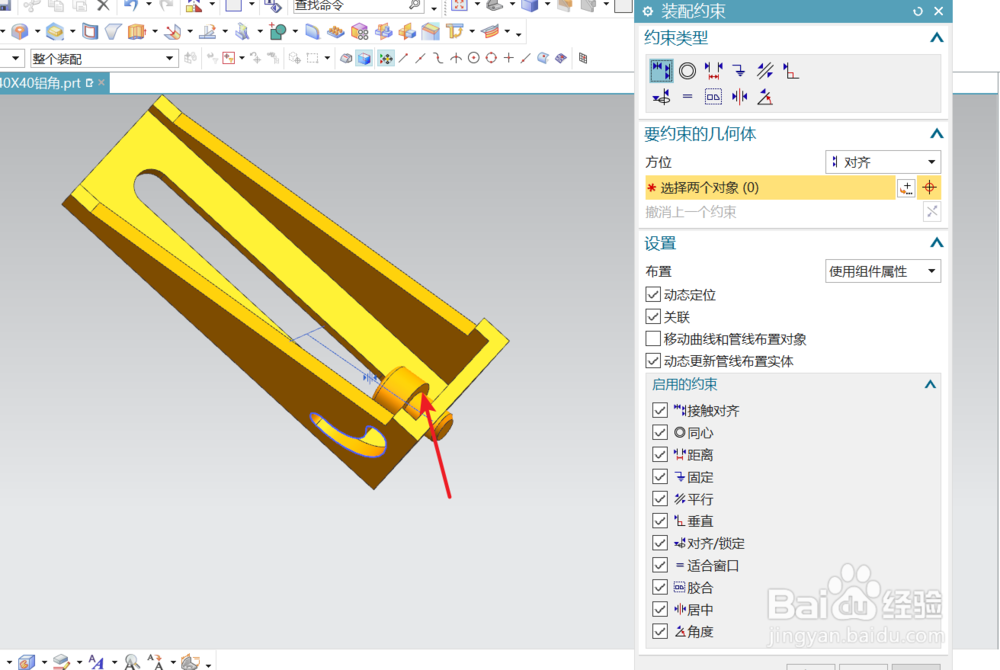

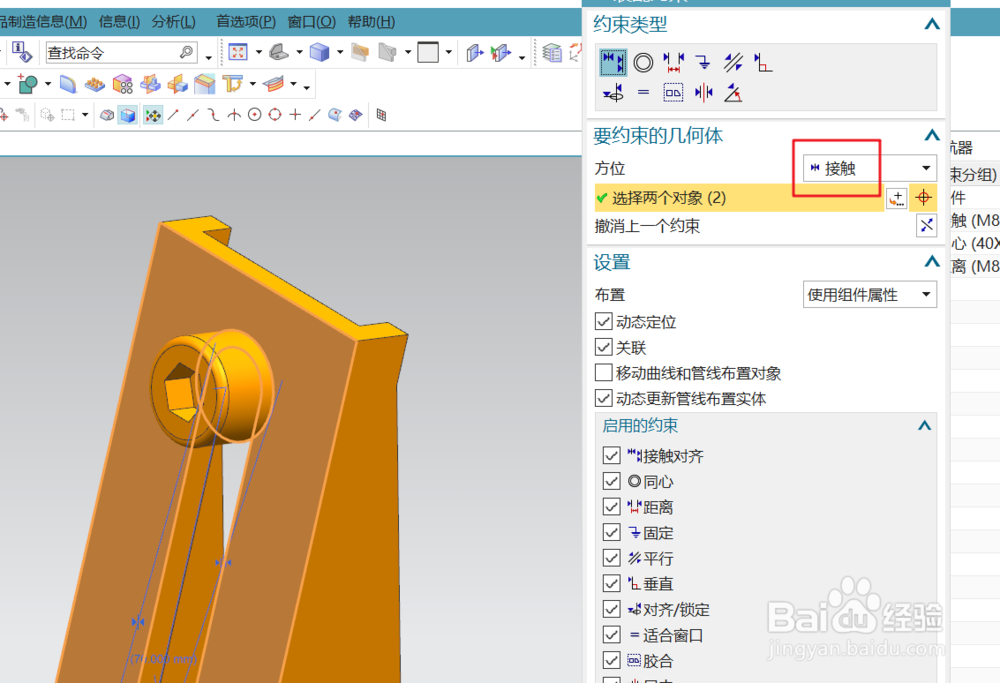

将螺丝与配件的接触面约束正确。选用接触约束更合适。

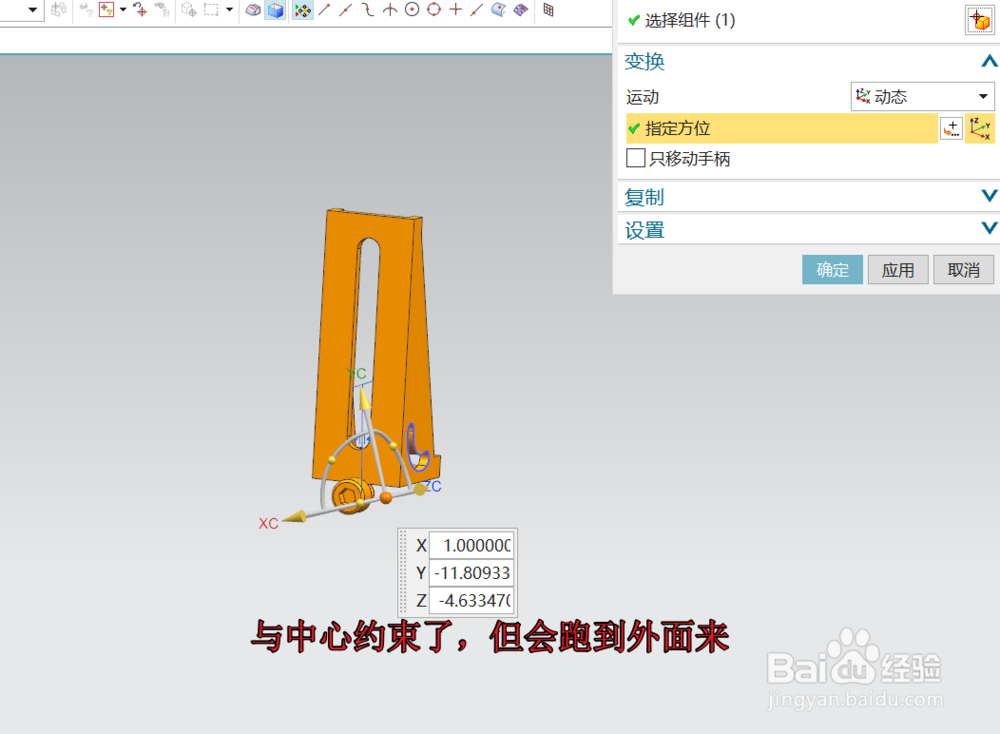

现在螺丝和腰形孔的中心完成了约束，这时可以移动，螺丝不会往左右跑了；但它上下移动时没有限制。可以跑到外面去了。

添加距离约束

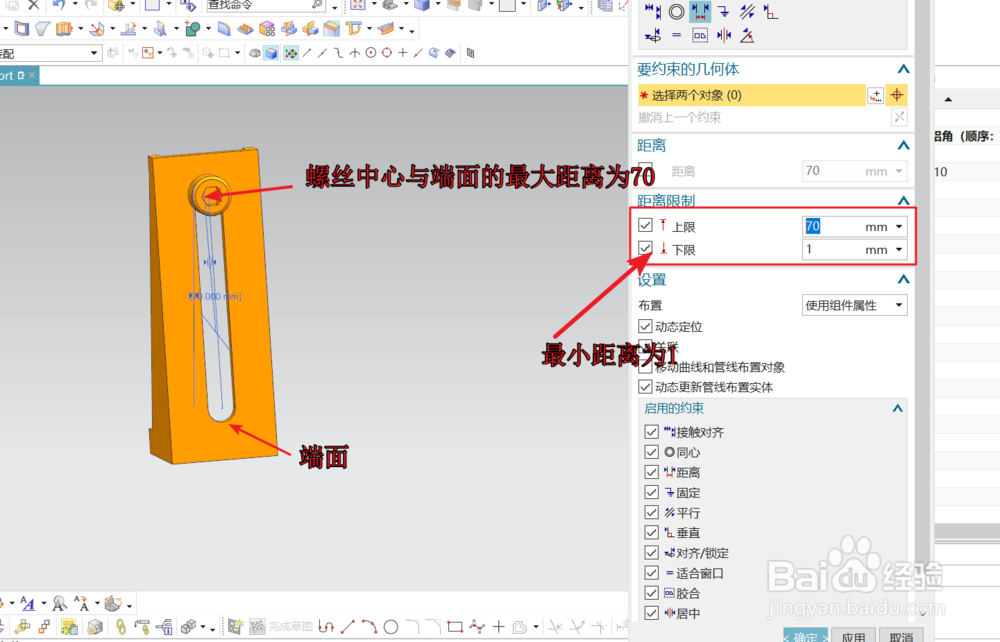

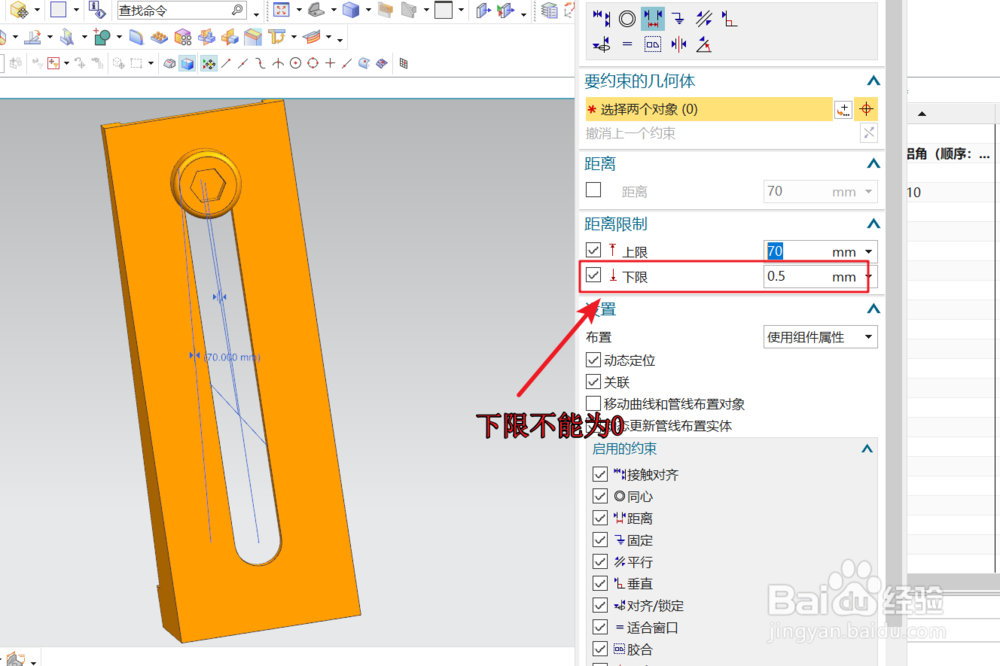

这个距离约束有点讲究，先将螺丝的中心线与腰形孔一端的面进行定距约束，这里的腰形孔间距有70，所以定距最大可以是70.定距确定后，勾选距离限制，上限为最远距离（70）下限为与端面的最近距离（不能为0）.

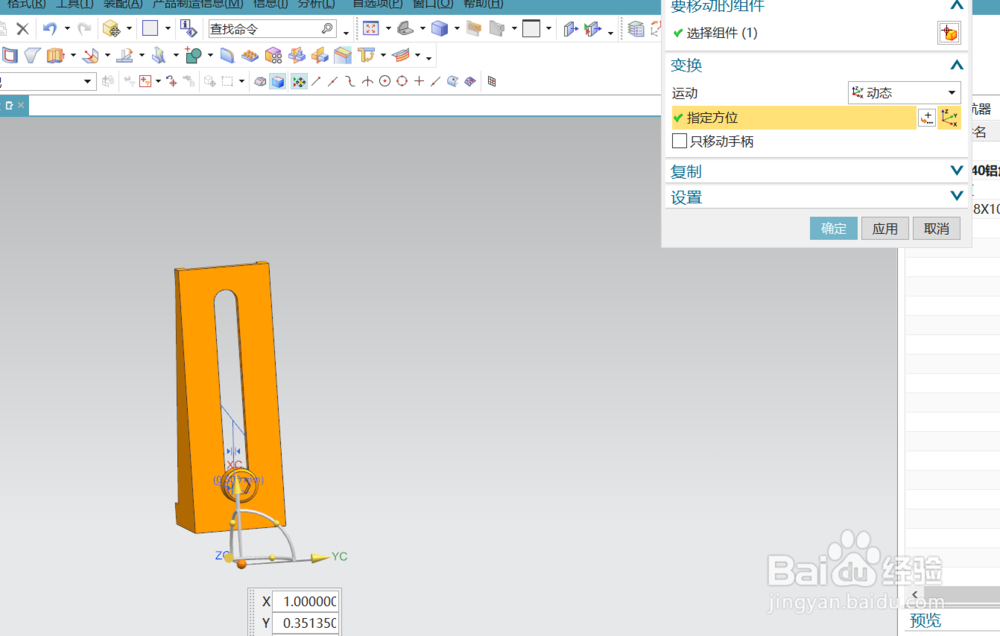

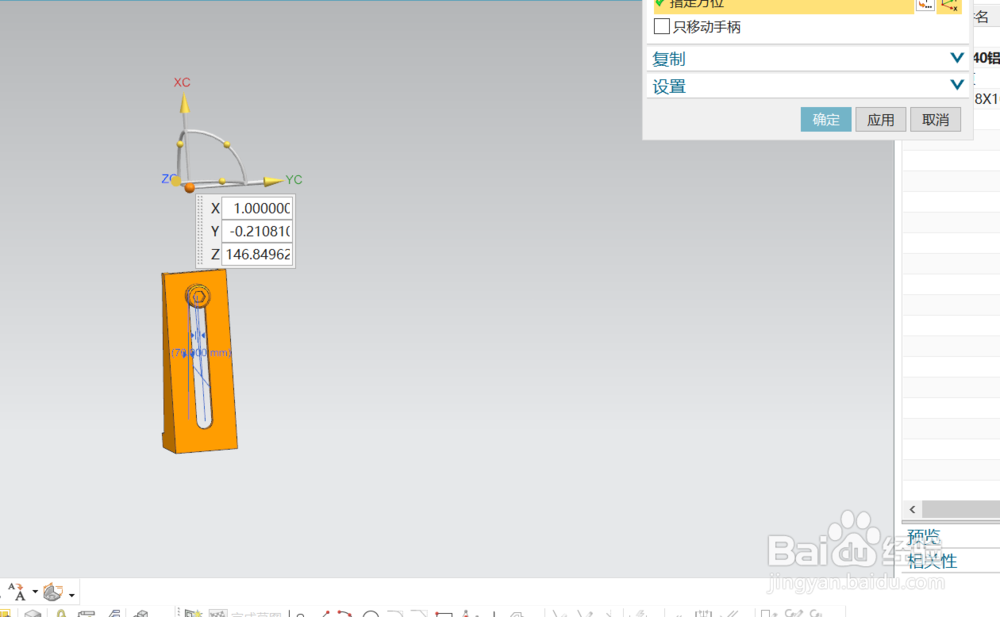

这样就将螺丝约束到了腰形孔槽内了，而且上下是有限制的。

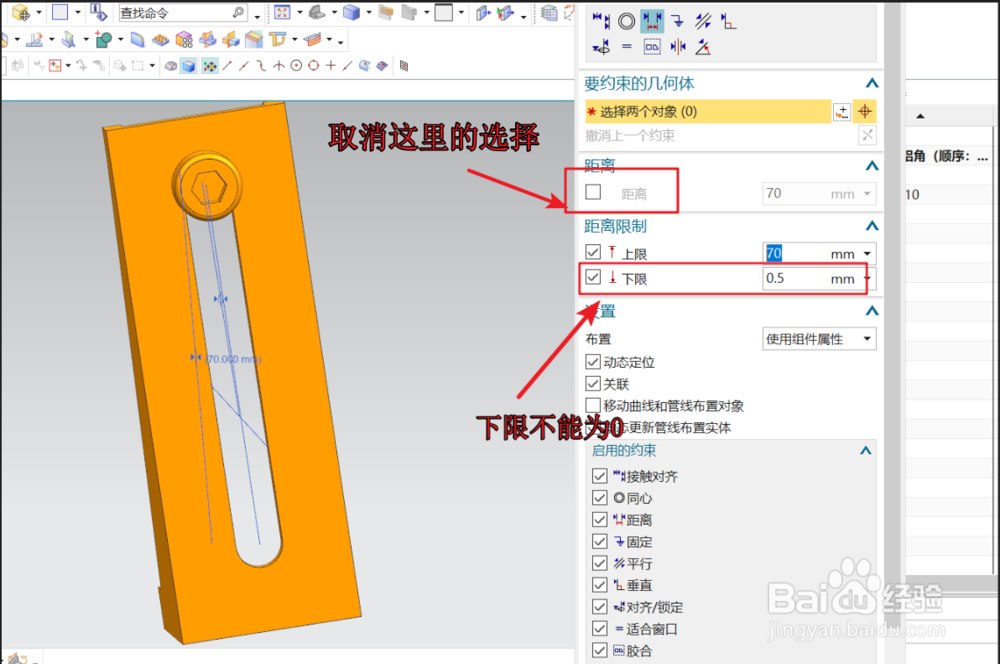

注意，勾选了距离限制后要取消定距的选项，不然是不能动的。
