creo增加的柔性建模功能在creo5.0扩展到支持钣金设计，当creo导入钣金件，无参数化特征时，柔性建模功能可以帮助我们直接识别几何，进行钣金特征操作。本经验跟大家分享，如何使用钣金柔性建模中的偏移指令。品牌型号：creo软件系统版本：creo7.0软件版本：creo三维模型方法/步骤1/10分步阅读

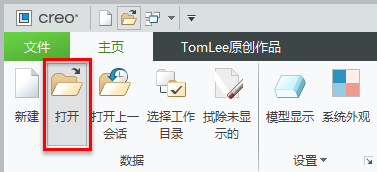

启动creo软件，在creo界面中点击打开文件图标，打开一个creo模型文件。

2/10

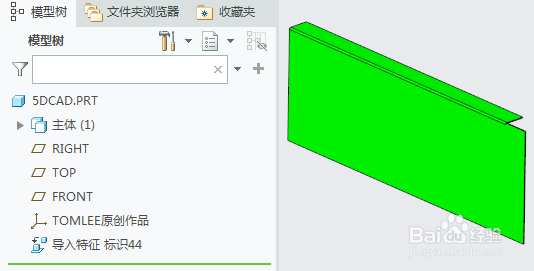

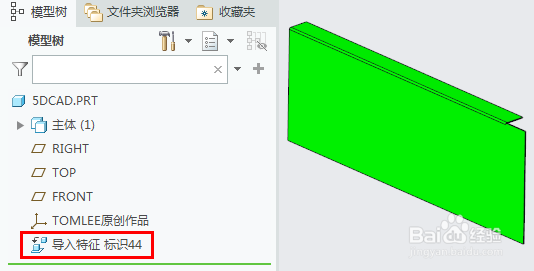

这是一个导入模型，只有导入特征，模型树上没有creo参数化特征。

3/10

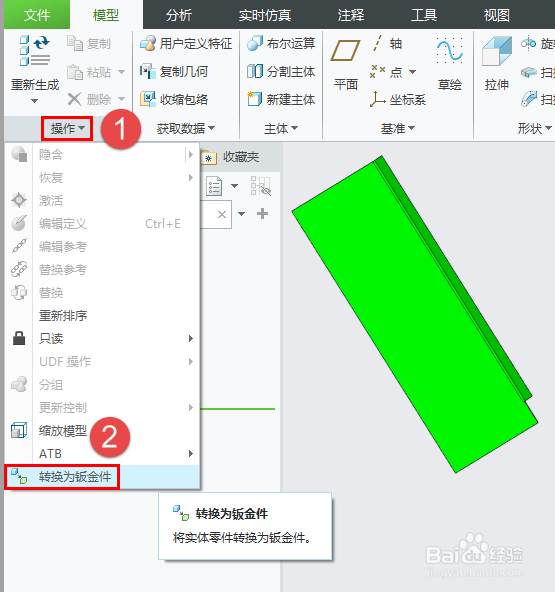

首先我们要将导入的实体模型转换为钣金零件，模型选项卡下，点击“操作”右侧的黑色箭头，展开的菜单中点“转换为钣金件”，启动钣金转换指令。

4/10

选择一个面作为钣金驱动曲面，然后软件会自动为你捕捉到当前的壁厚尺寸，也可以自己直接输入修改。

5/10

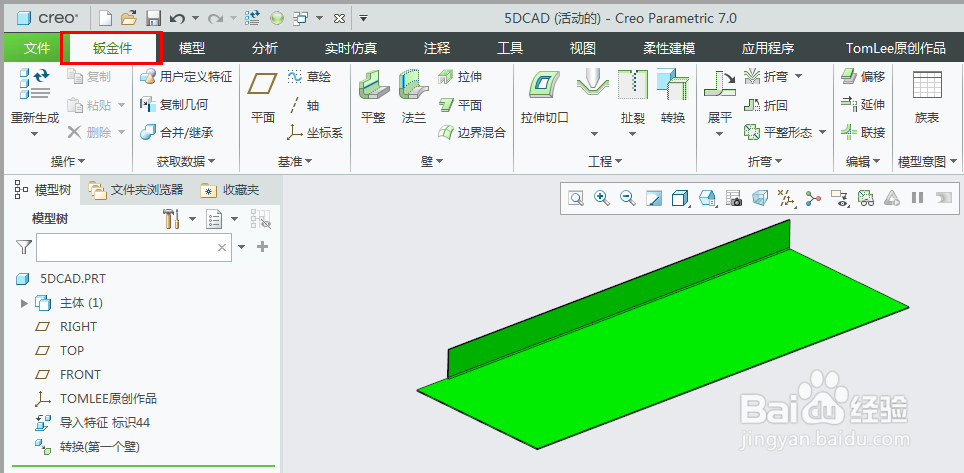

完成转换操作后，导入实体模型就转换为钣金零件，出现钣金件选项卡，可以创建钣金特征。

6/10

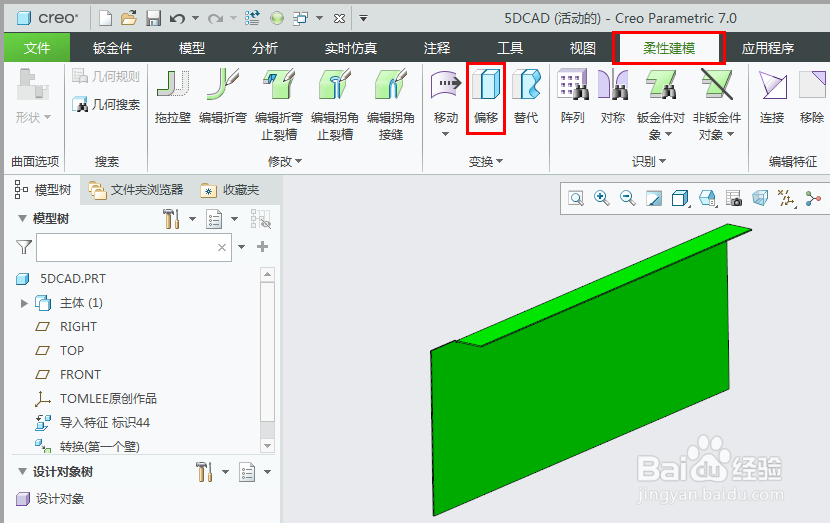

功能选项卡从钣金件切换到柔性建模，然后点击“偏移”图标，启动偏移指令。

7/10

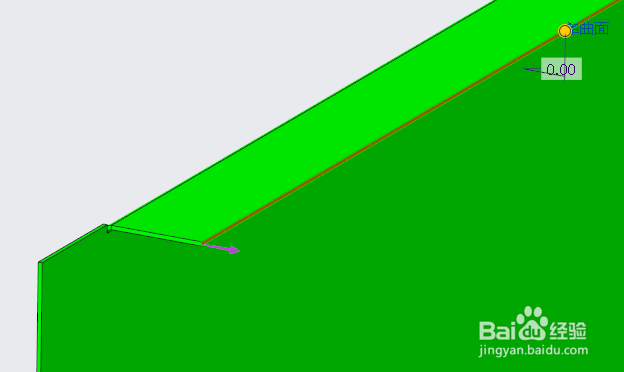

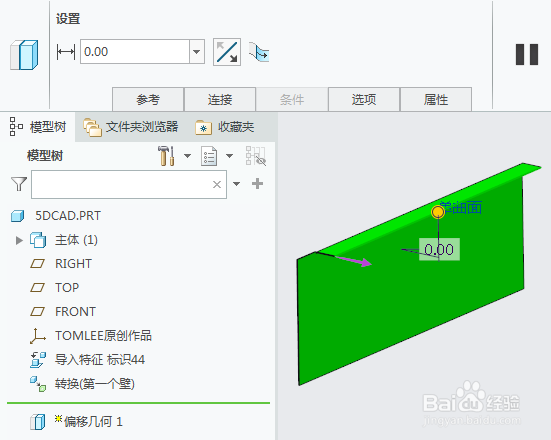

选择一个钣金壁侧面，偏移指令会自动显示一个起始的偏移尺寸“0”。

8/10

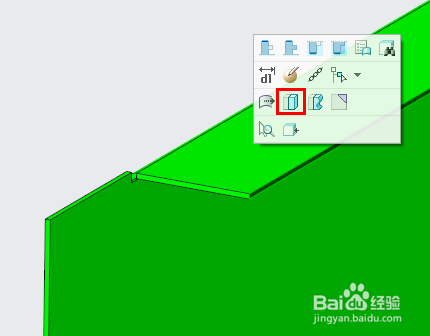

也可以先选择一个面，以后在浮动工具栏中点击“偏移”图标来启动偏移指令。前面一种操作方式是先指令后对象，现在这种操作方式是先对象后指令。

9/10

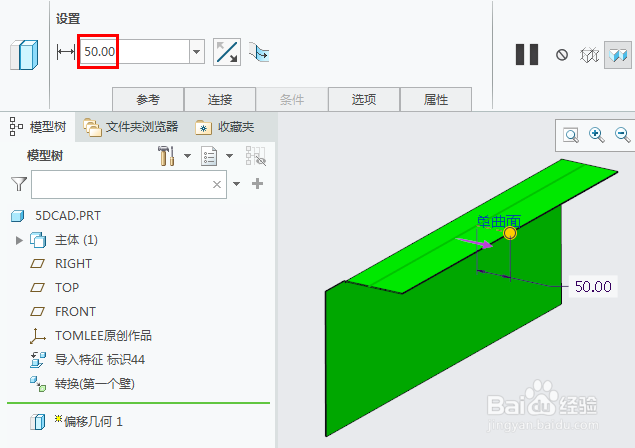

可以在模型显示区拖拉黄色小圆圈改变偏移尺寸，也可以在特征操控板的尺寸栏输入，或者直接在模型上双击尺寸修改。这样偏移的结果就是钣金壁变大了。

10/10

可以在特征操控板点击反向箭头来切换方向，也可以输入负值尺寸来实现反向，还可以直接拖拉黄色小圆圈往内移动。这样偏移的结果就是钣金壁变小了。

注意事项

钣金柔性建模选项卡下有一个偏移指令，可以改变钣金壁的大小。

偏移可以实现对导入模型的快速修改，而无需参数化特征。

CREO钣金柔性建模偏移指令
