订阅Solidworks--绘制草图之如何画直线
来源：网络收集 点击： 时间：2024-04-05【导读】：
下面开始介绍草图中直线的绘制方法品牌型号：品牌不限64位系统版本：Windows10软件版本：Solidworks版本不限方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
方法/步骤21/3
2/3
3/3
SOLIDWORKS三维设计二维设计机械制图工业设计
单击左上角“新建”文件，选择“零件”，创建新零件
2/5首先要进入草图模式，草图必须在基准面上，或者三维模型的平面上绘制，单击菜单栏中的“插入”-“草图绘制”命令，可以进入草图模式
3/5或者单击“草图绘制”工具栏的快捷按钮，如图所示
4/5或者直接单击“草图”工具栏中要绘制的草图实体，如图所示
5/5任意选择一个基准面，选择哪个就会在哪个平面上绘图
方法/步骤21/3下面开始绘制直线，有三种线可以选择，分别是“直线”，“中心线”，“中点线”，直线是最常用的，它和其它草图实体一起组合成模型成型用的草图

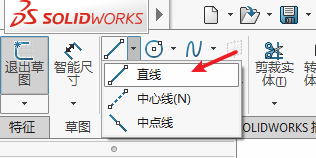

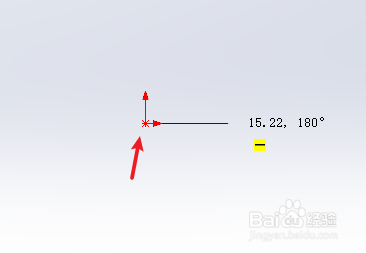

点击旁边的下三角符号，选择直线命令，或者直接选择直线命令，将鼠标移到原点处，点击鼠标左键，第一个点确定，然后鼠标右移，再点击鼠标左键，第二个点确定
双击鼠标左键，或者按“Esc”退出直线命令
2/3中心线，顾名思义它是点划线，不构成草图实体，而是用来做尺寸参照的，绘制方法同直线

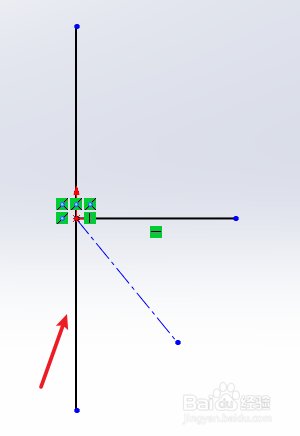

3/3中点线，常在作对称参照时使用，通常第一个点还是放在原点，然后鼠标移动，会发现线段会同时朝两个方向对称延伸，绘制方法同上
