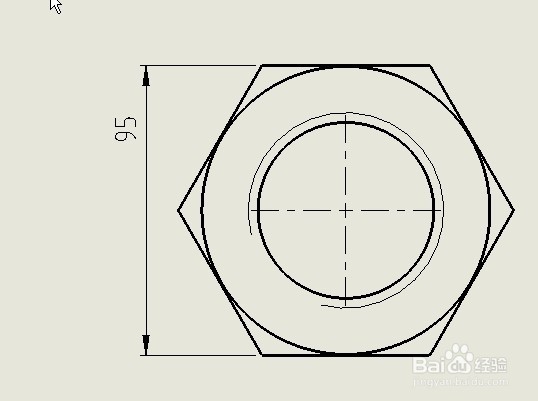

有时solidworks工程图尺寸标注时，发现尺寸一直是居中的（下图红框所示），不能摆在任意位置（下图蓝框），这个该如何解决呢？小编带你看看工具/原料more电脑、solidworks软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

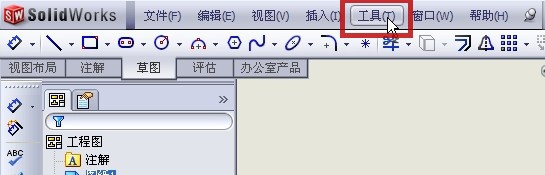

打开一张solidworks的工程图，在软件主页面的最顶端寻找“工具”菜单（图中红框），并用鼠标左键单击

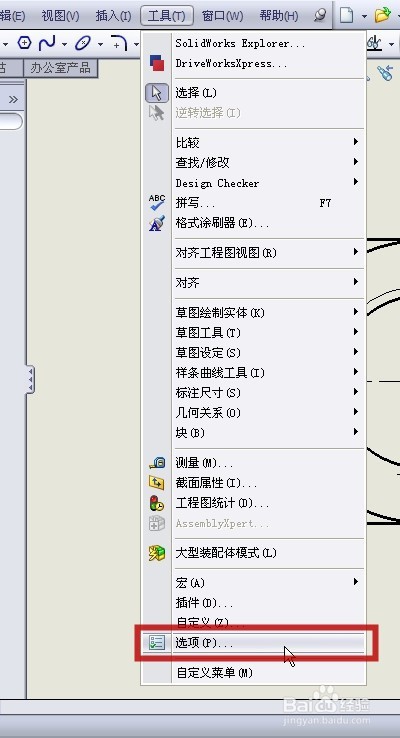

2/7在弹出的菜单中用鼠标左键单击“选项”（图中红框）

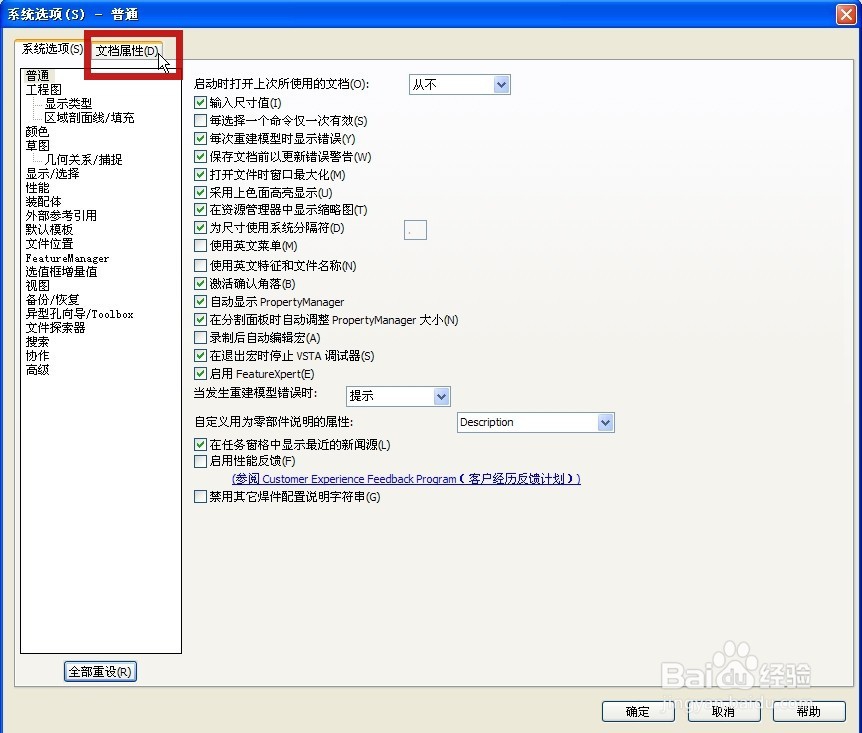

3/7在弹出的对话框中用鼠标左键单击“文档属性”（图中红框）

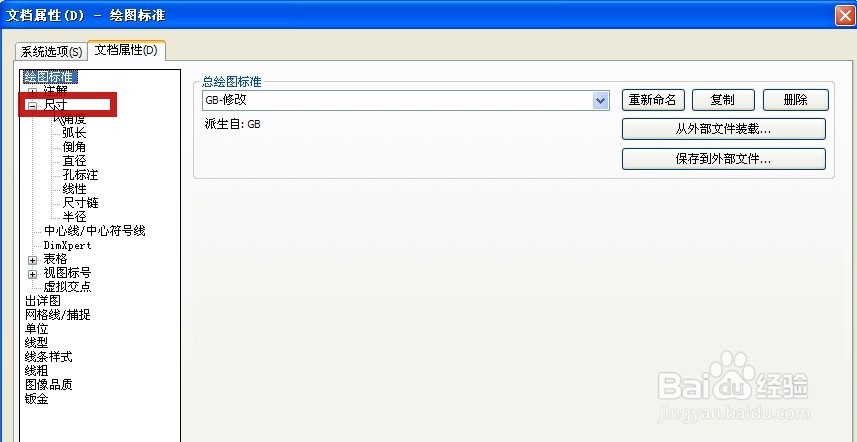

4/7在弹出的对话框中用鼠标左键单击“尺寸”（图中红框）

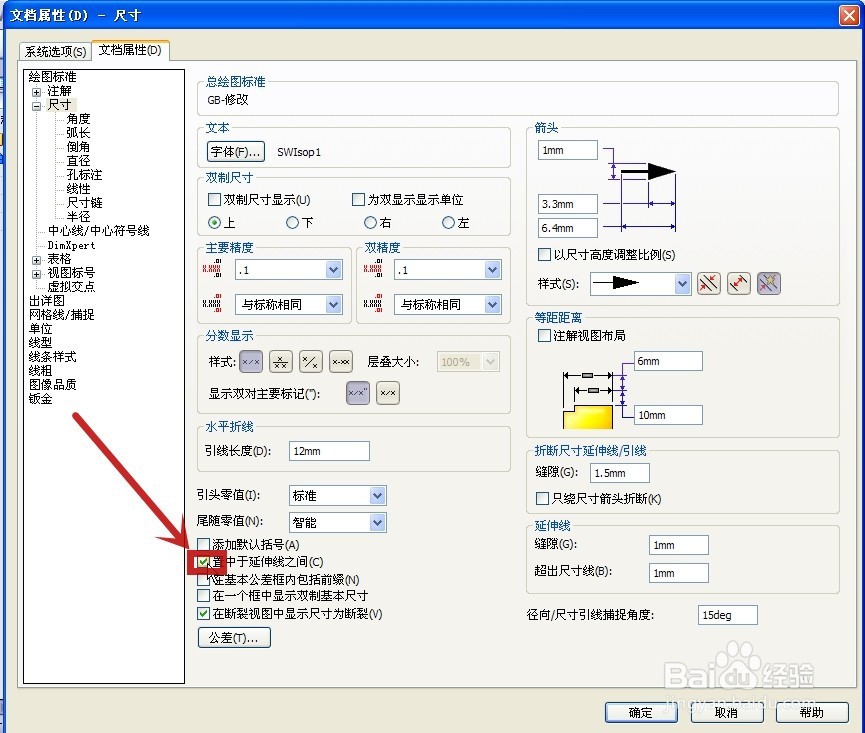

5/7可见弹出的对话框中“置中于延伸线之间”前的方框有打勾（图中红框所示）

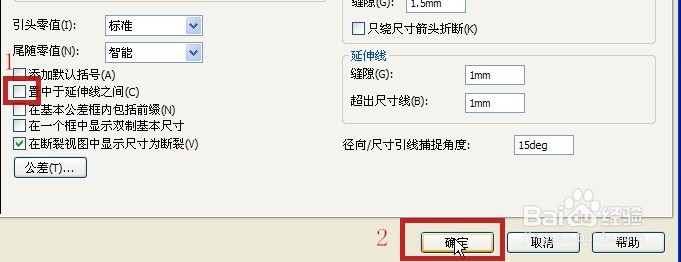

6/7用鼠标左键单击去除“置中于延伸线之间”前方框的勾选（图中红框1），再用鼠标左键单击“确定”（图中红框2）
7/7再进行尺寸标注时就不会出现尺寸一直是居中的现象了
注意事项若对你有帮助，请帮忙点“投票”
