订阅Solidworks标注引线里的箭头怎样标注在内部
来源：网络收集 点击： 时间：2024-04-06【导读】：
使用Solidworks出工程图的时候标注尺寸的时候会有箭头，箭头一般比较大的尺寸的时候是在引线内部，不过尺寸较小的时候会在引线外面，这样如果标相邻的尺寸会相互影响，那么要怎样将箭头标注在引线内部呢？方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
软件

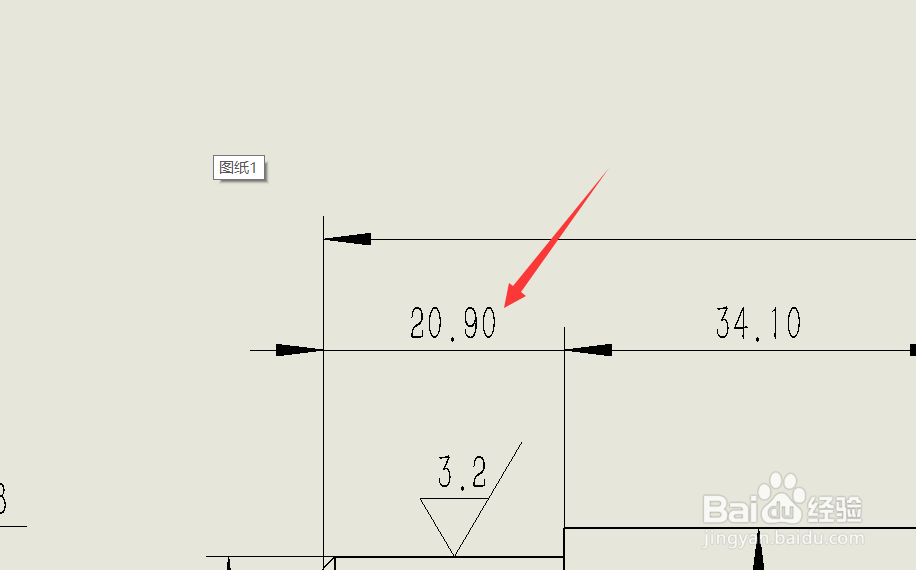

先选择注解里的智能尺寸将尺寸标注好。

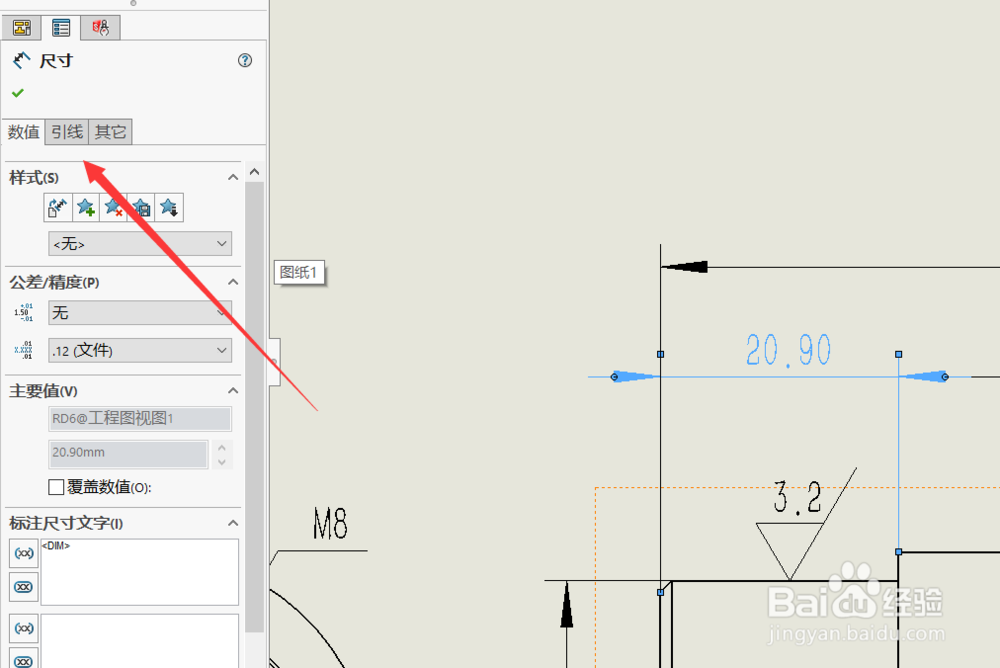

2/7之后选择标注好的要将箭头放在引线内的尺寸。选择左侧尺寸选项下的引线。

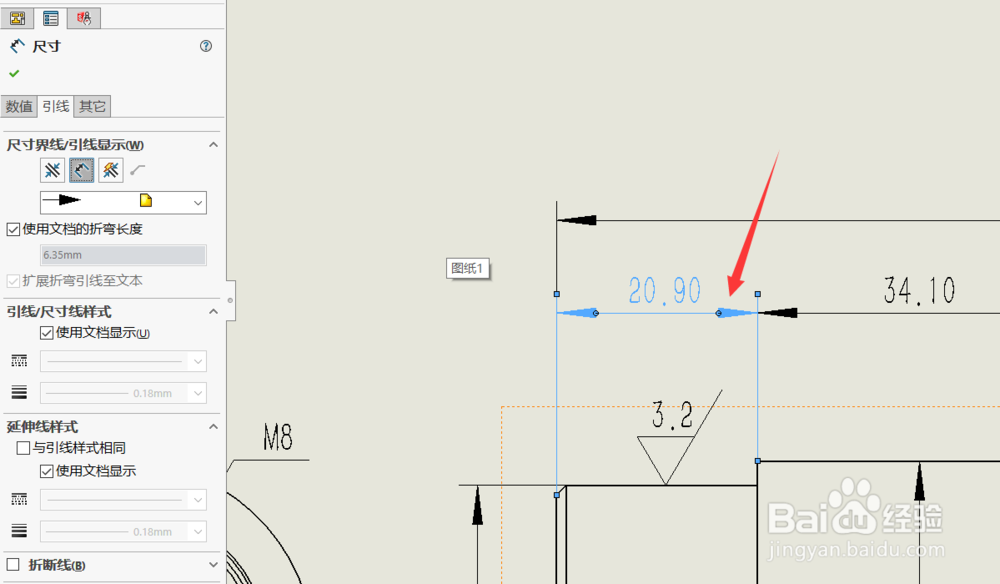

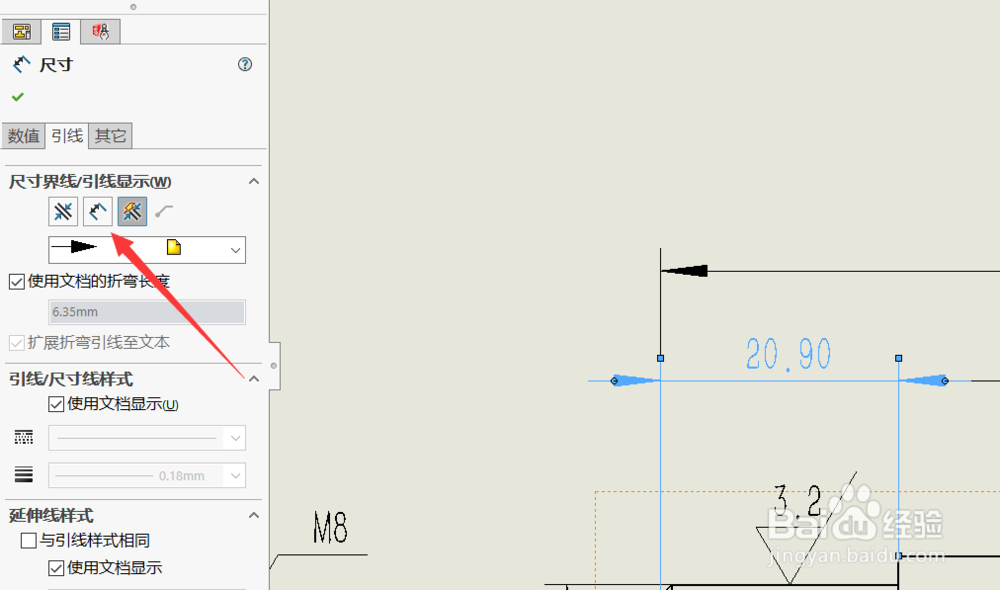

3/7然后选择引线下的尺寸界面和引线显示，选择中间的标注方式。
4/7之后就能将尺寸引线里的箭头改在里面了。

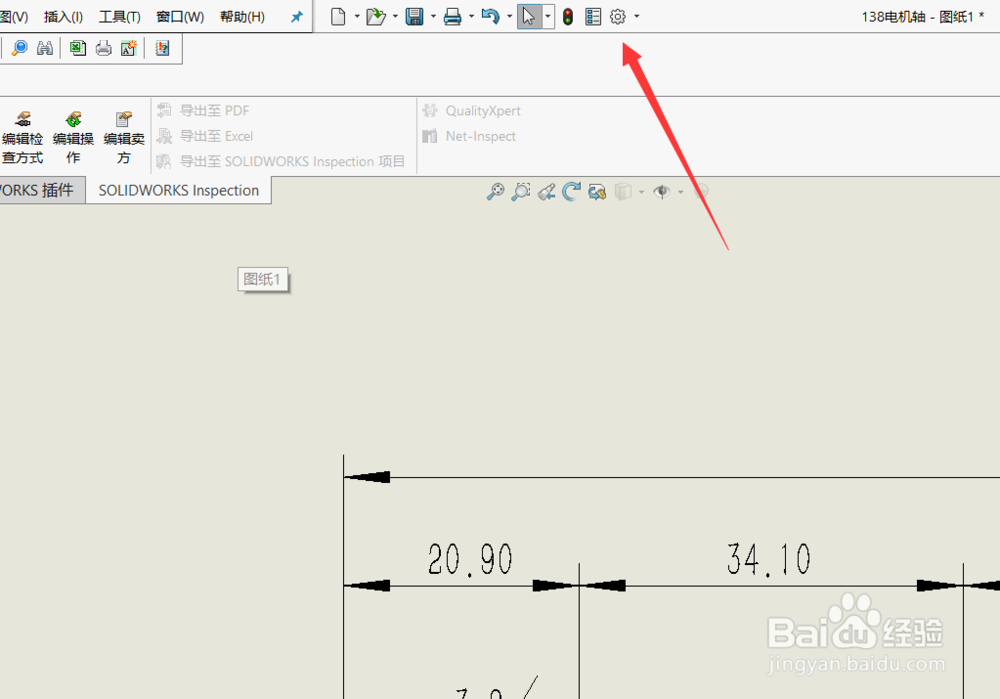

5/7或者我们可以选择上面菜单栏里面的设置。

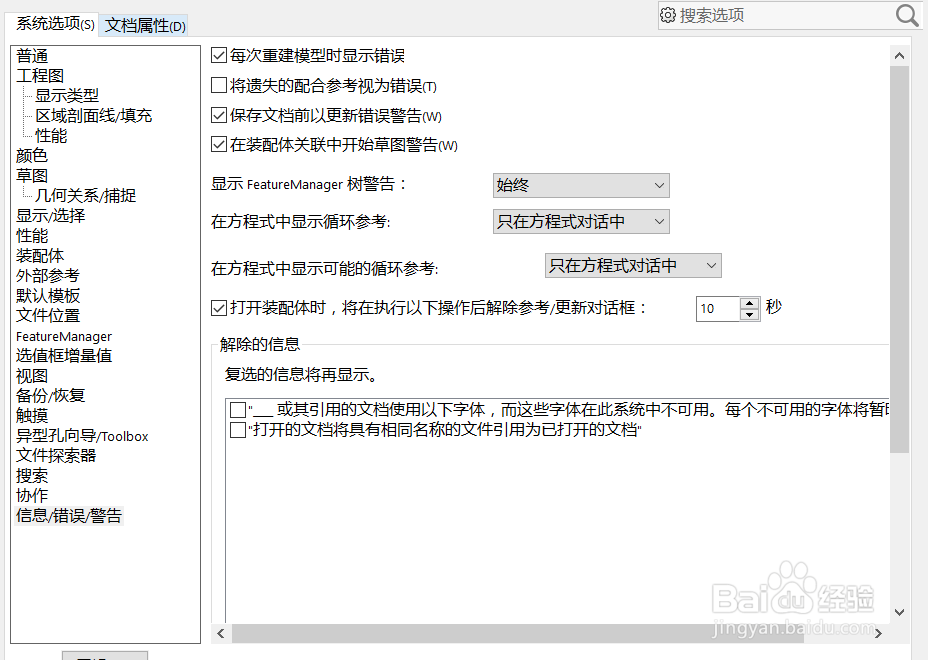

6/7然后选择文件属性。

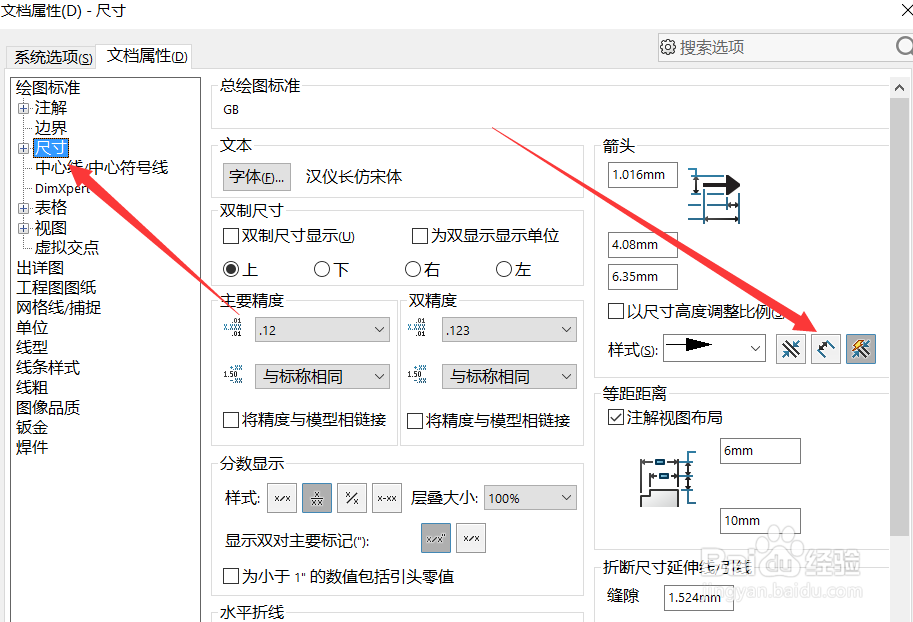

7/7选择文件属性下的尺寸，找到箭头下面的显示方式，选择中间的那种引线内部显示方式即可。
