订阅solidworks 2014 抽壳实体，如果快速转变为钣金
来源：网络收集 点击： 时间：2024-04-07【导读】：
经常在solidworks 中，创建一个实体，然后快速转变为钣金件。转换后一些小问题的解决包括。以下是我的方法：工具/原料moresolidworks 2014方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
方法/步骤21/4
2/4
3/4
4/4
注意事项
创建实体并抽壳，厚度选为1mm
2/5使用 切口 命令，填加切口。
切口有 可以选择 双向，也可以选择 单向。
可以通过 点选黄色的箭头来选择。
3/5切口的缝隙可以自己填写
4/5使用 转换钣金 命令。选择折弯的边线
设置好钣金参数
5/5转换完成后，显示有黄色提示，转换完成有错误。无法展开。
第二步，解决问题

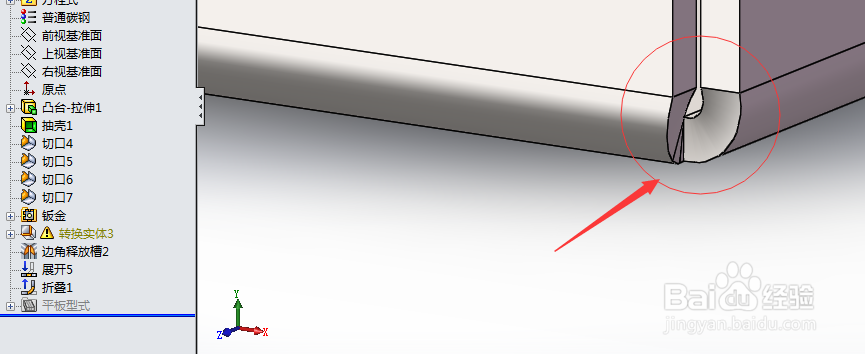

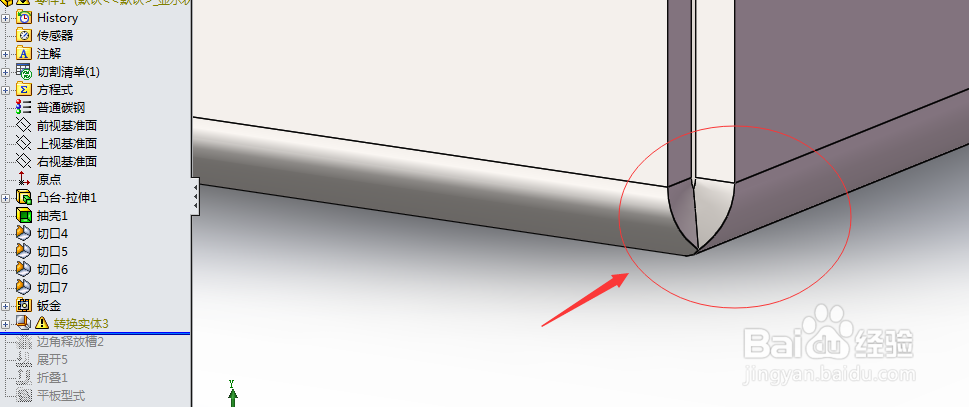

方法/步骤21/4放大边角，底角有冲突

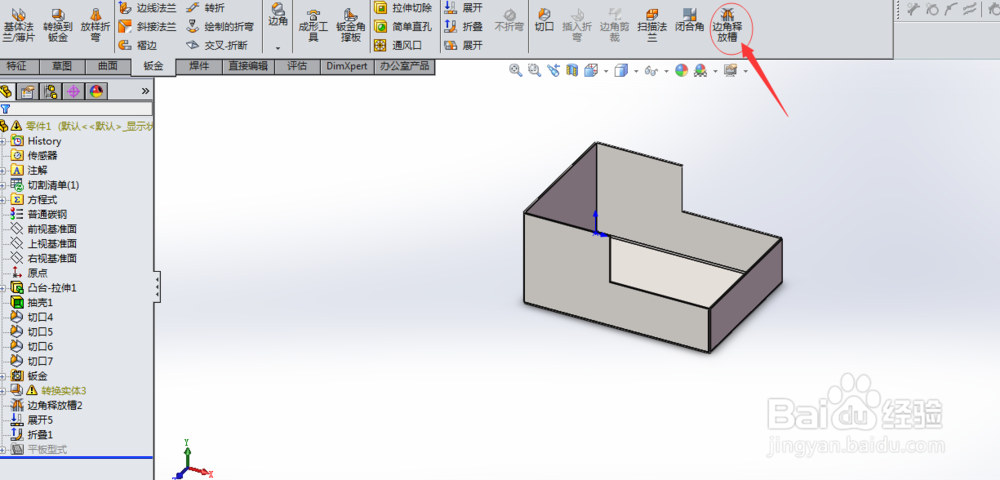

2/4填加边角释放槽，点选自动边角
3/4完成边角的释放槽口

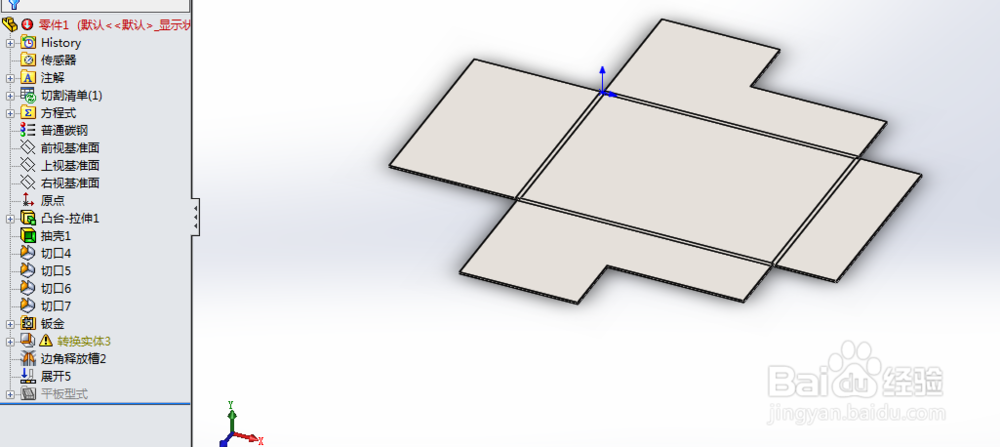

4/4展开钣金
注意事项如有帮助，请支持一下
