在结构有限元分析软件中，hypermesh是一款非常强大的有限元前处理软件，其强大的前处理功能包括：网格模型的搭建、零部件连接关系的生成以及载荷工况的设置等，其中NVHD是hypermesh中搭建结构振动和噪声模型的模块，下面介绍如何在hypermesh中调用NVHD模块。工具/原料morehypermeshNVHD方法/步骤1/6分步阅读

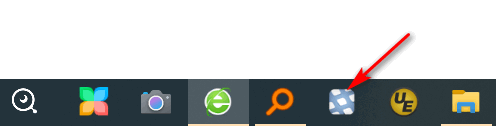

首先我们找到软件快捷图标，鼠标左键单击启动hypermesh2020（其他版本的启动方式与此方法类似）。

2/6

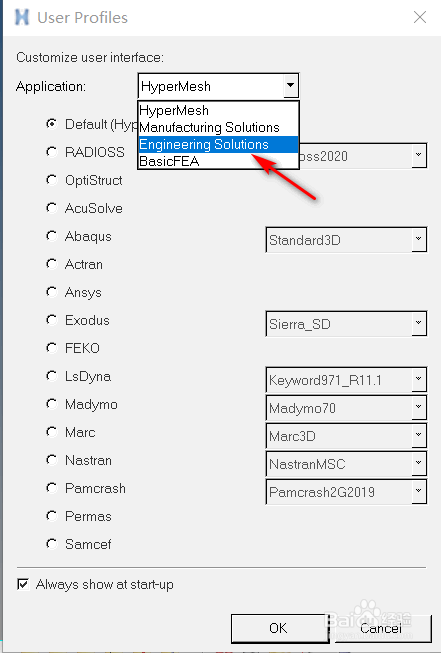

打开软件的应用界面，弹出user profile对话框，鼠标左键单击application右侧的下拉菜单，并在下拉列表中选择engineering solution。

3/6

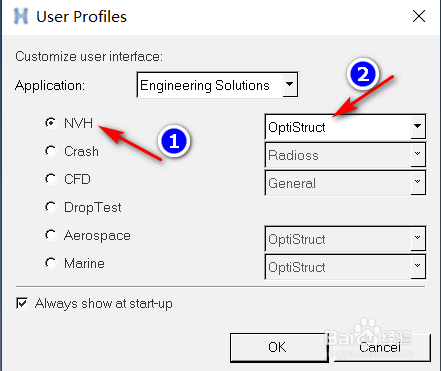

对话框中模块将自动从hypermesh前处理模块切换到工程化解决方案模块，在左侧选项中勾选NVH，并在右侧下拉列表中选择optistruct，然后在对话框下方单击确定。

4/6

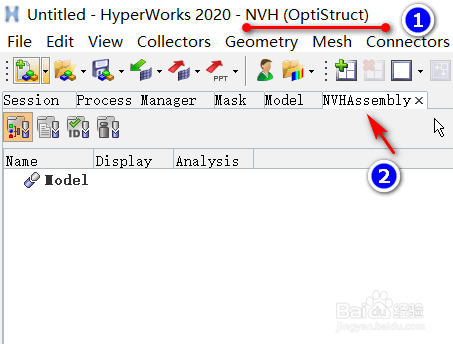

进入hypermesh2020NVH(optistruct)模块，在软件主界面查看NVHD模块主程序是否启动，即NVHAssembly。

5/6

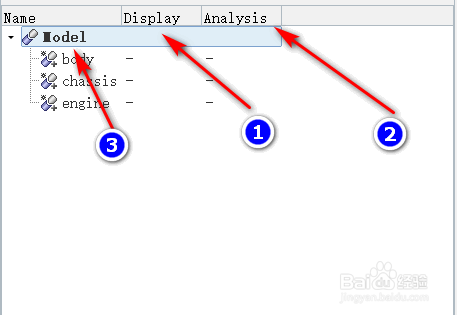

在NVHD模块的模型搭建界面，我们可以查看建模的基本框架，可以在Model下面创建子系统及零部件的表征模型和分析模型。

6/6

鼠标右键单击Model，弹出下拉列表，查看NVHD模型搭建的主要应用工具，如edit representation为表征模型编辑界面等。

注意事项

在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
