网格质量不好时，可以保留部分节点或新建节点后，删除单元，自己由节点创建所需单元，有时直接需要由节点几何模型创建单元。接下来介绍，如何用节点，生成三角形或四边形Shell壳单元。工具/原料more装有HyperMesh电脑一台方法/步骤1/6分步阅读

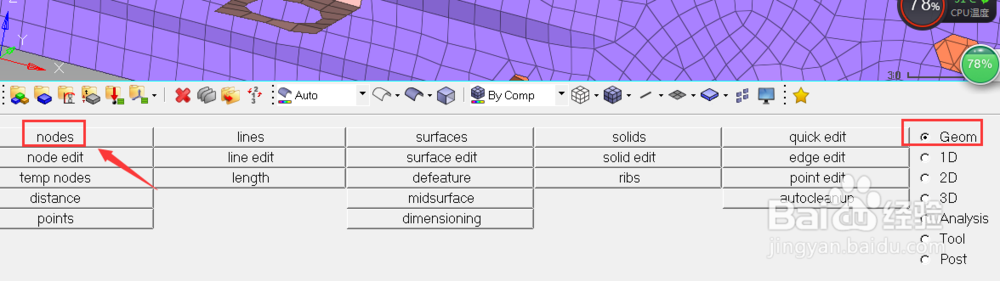

创建节点，可用geom面板中，节点工具进行新建，如图，通过相应路径，点击nodes即可打开下一级页面，以坐标输入方式创建。

2/6

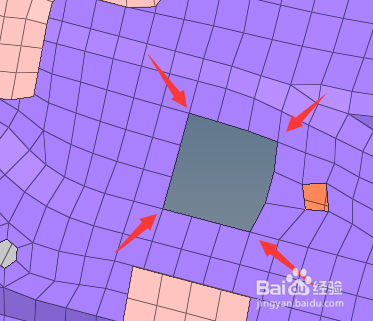

这里借助已有网格节点，进行手动创建壳单元，用图中4节点或者任意3个，进行手工创建。

3/6

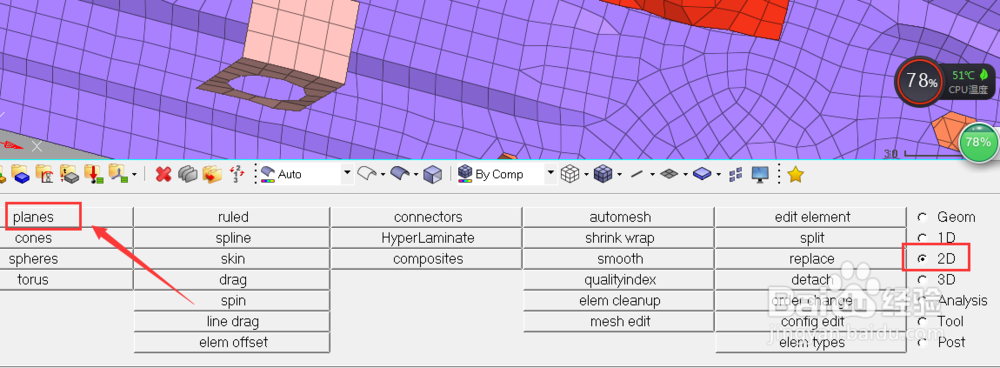

接着有了节点后，如下图，找到2D面板，打开此项，其中左上角第一个工具planes为所需，点击打开。

4/6

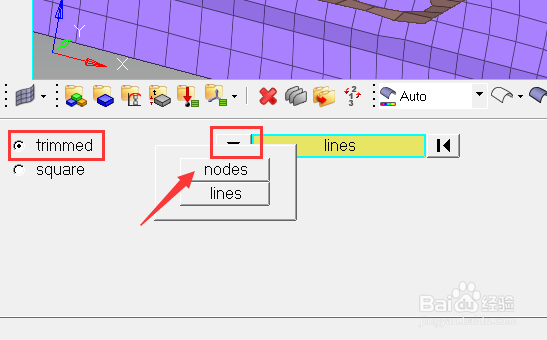

进入后，保持默认选中第一项，即trimmed，接着在此页进行选择元素切换，如下图，点击下三角符号，将默认lines进行切换，换成节点。

5/6

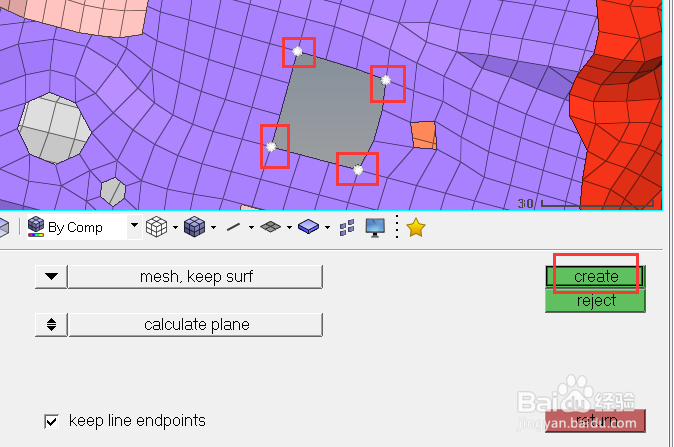

接着即可选择相应节点，如图选择了4个，表示创建4边形单元，还可选择3个进行创建，但不可选中其他数目，点击create即可。

6/6

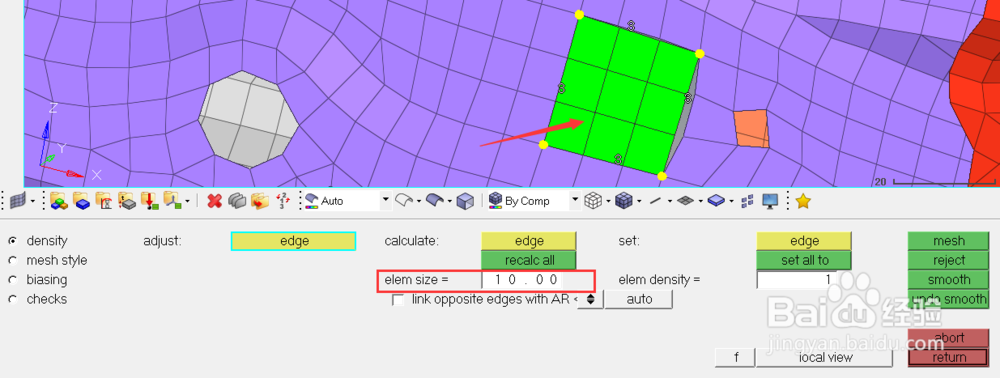

此时即可完成创建，可以看到使用了4个节点，但并不是只创建了1个单元，下方面板也自动切换，如想控制持续，更改下方elem size即可。

注意事项

3节点方式同理。

需先建节点，再建单元。
