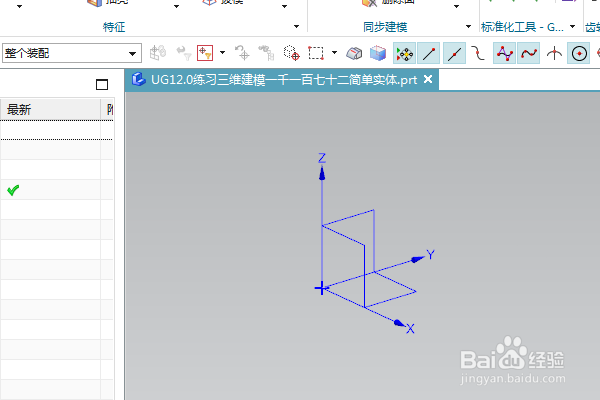

如下图所示，打开UG12.0软件，新建一空白的模型文件，

另存为：

UG12.0练习三维建模一千一百七十二简单实体

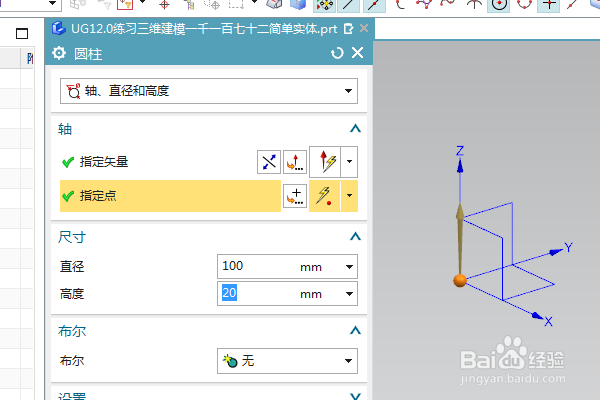

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点

设置尺寸：直径100，高度20，点击应用。

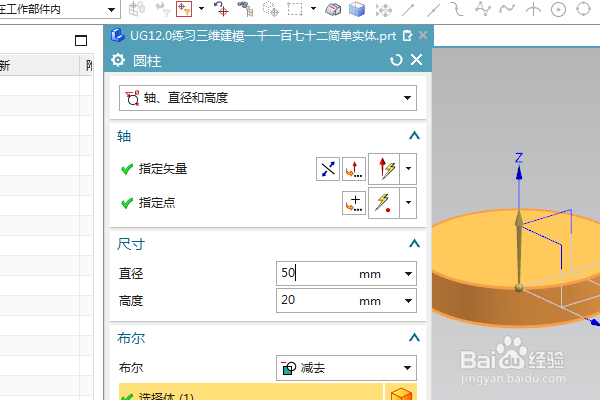

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，指定点：坐标原点

设置尺寸：直径50，高度20，布尔减去，点击确定。

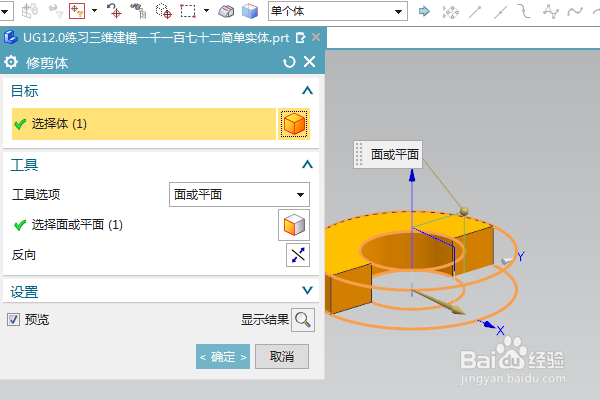

点击工具栏中的修剪体，

目标选择实体，

工具选择YZ平面，点击确定。

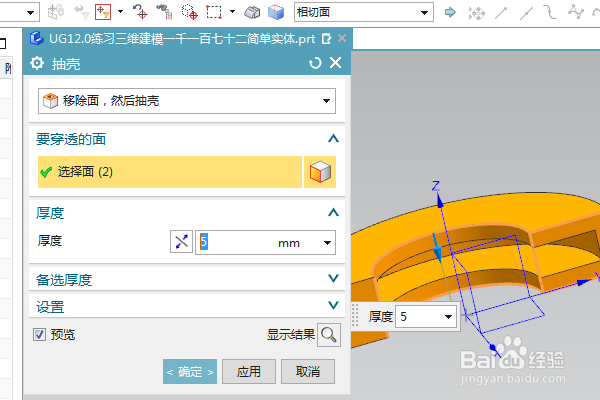

点击工具栏中的抽壳命令，

设置厚度为5，点击实体中的平面和曲面，点击确定。

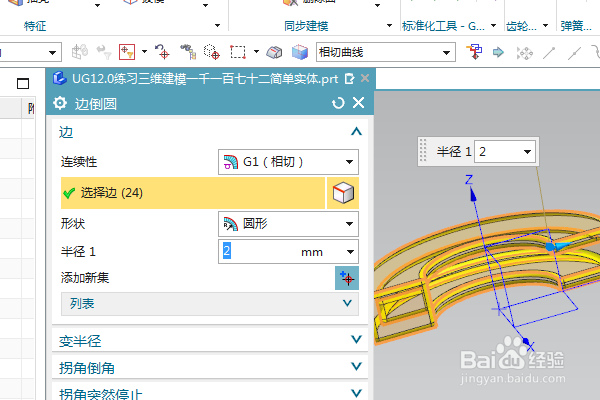

点击工具栏中的边倒圆命令，

设置半径R2，ctrl+a，选中实体中的所有边线，点击确定。

藏基准坐标系，显示设置为着色，

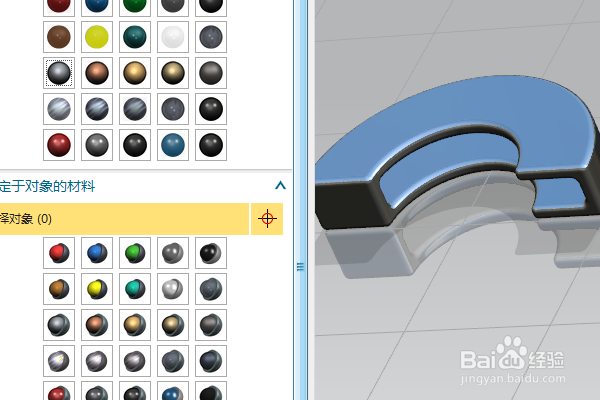

调出真实着色编辑器，设置全局材料铬，

至此，

这个简单的实体就建模完成，本次练习结束。
