订阅UG草图标注尺寸修改成虚线显示的方法
来源：网络收集 点击： 时间：2024-02-15【导读】：
近期很多网友在问，UG草图里面的标注尺寸线如何能显示成虚线的。那么带着这个问题，今天跟大家分享一下如何把草图标注尺寸线修改成虚线显示的方法！工具/原料more电脑ug软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
UG软件
草图标注尺寸修改成虚线的方法如下：

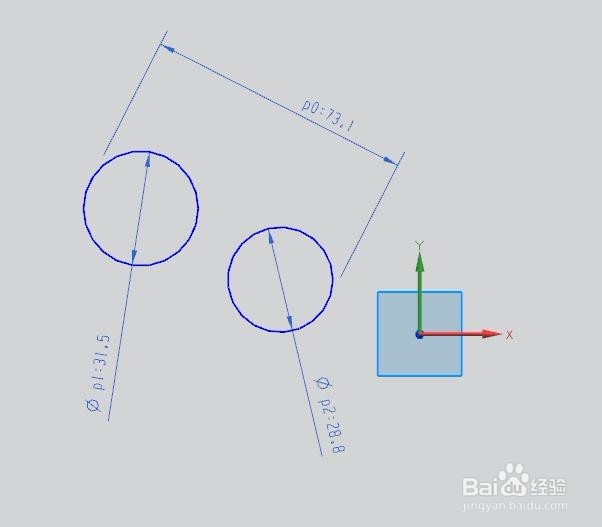

1.首先我们来看一下正常设置下的标注情况，如下图

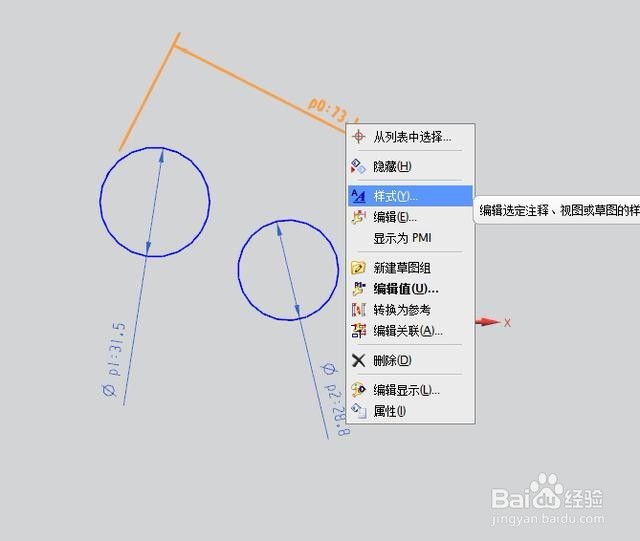

2/72.鼠标右键标注尺寸线，点击样式，如下图：

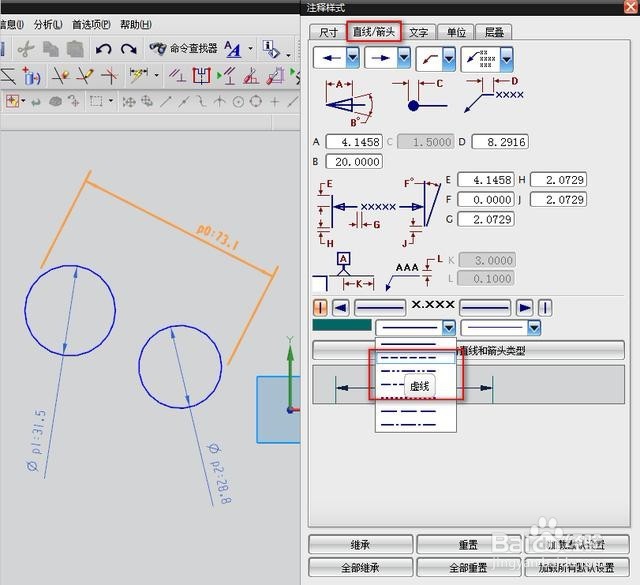

3/73.选择直线/箭头，下面设置虚线，如下图：

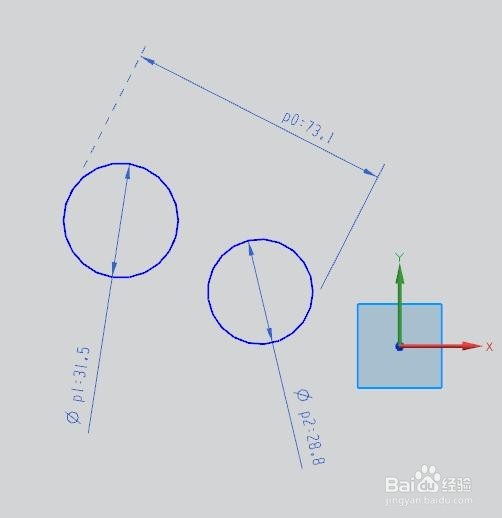

4/74.这样设置只是单独修改一个尺寸，如下图：

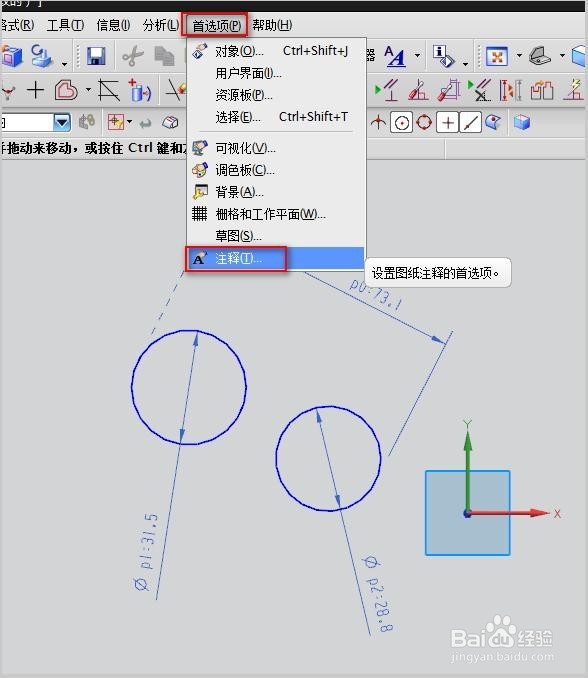

5/75.点击首选项，注释，如下图：

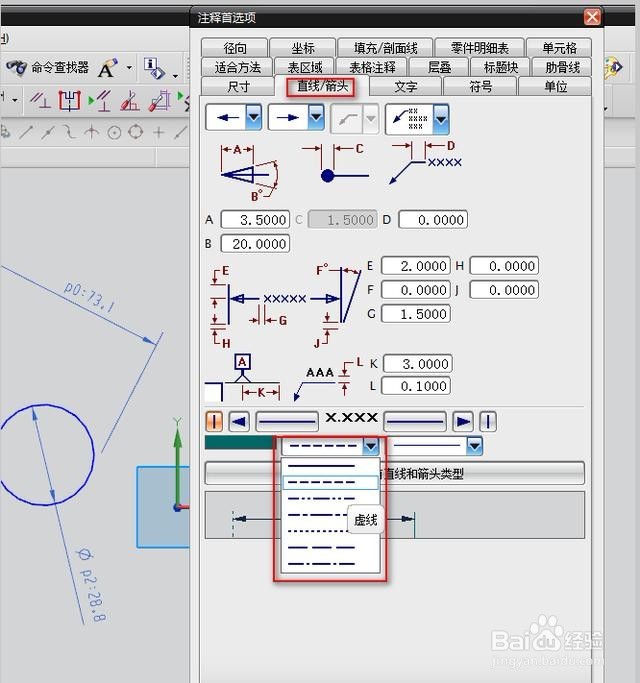

6/76.还是在直线/箭头里面设置，如下图：

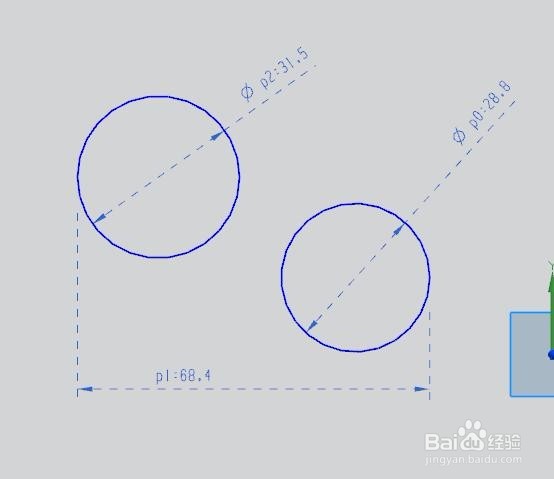

7/77.设置完成后如下图：
