取消Autocad中的参照底图。工具/原料moreautocad 方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

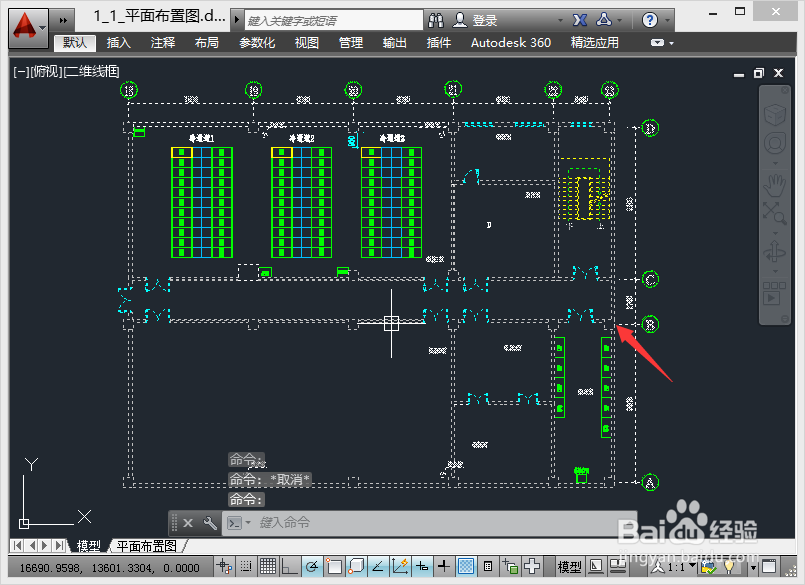

为了方便修改及调整参考图纸，很多制图人员绘制的图纸都采用插入底图的方式，如下图：

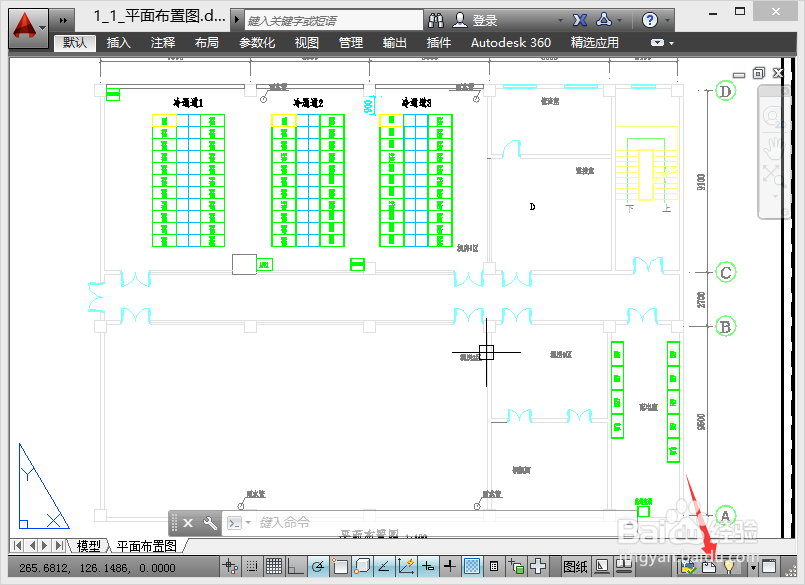

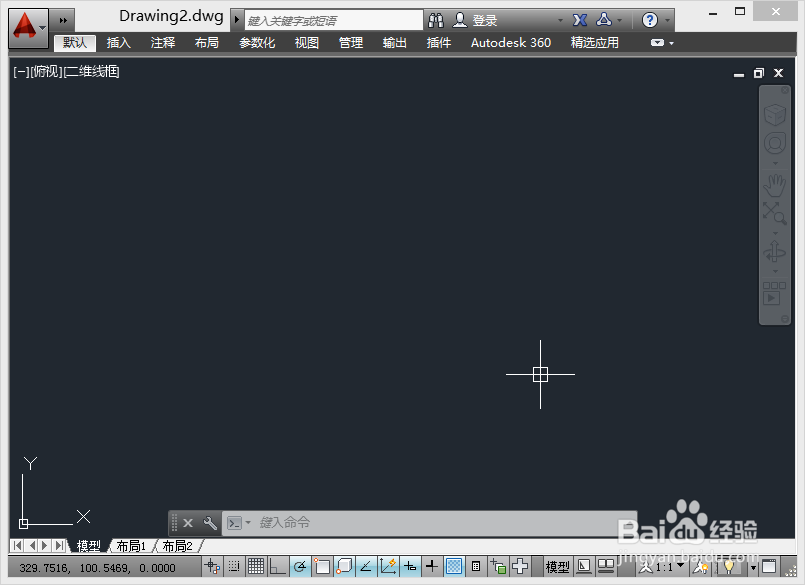

2/7正常打开图纸后，状态栏处没有参照按钮，如下图对比：

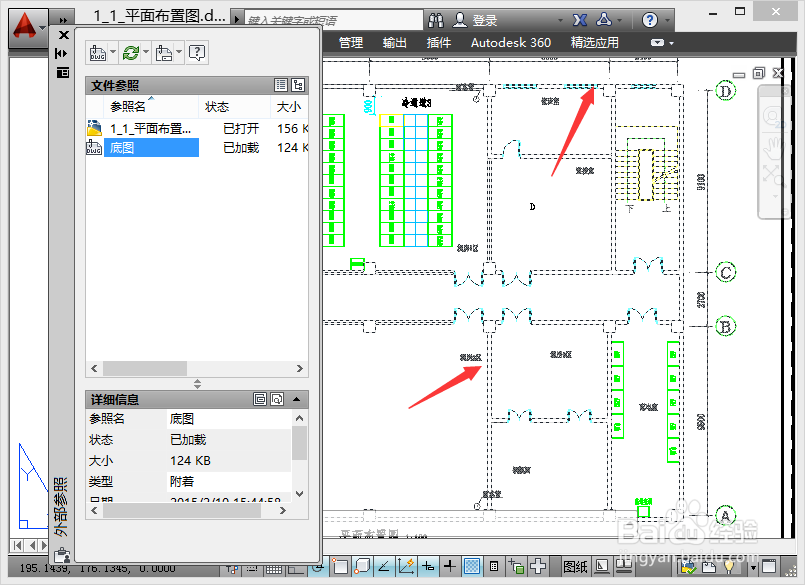

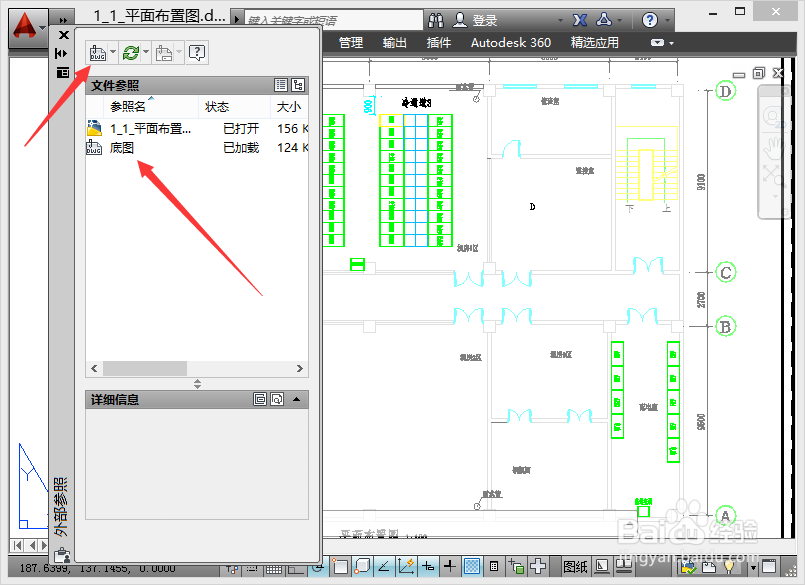

3/7如果有参照按钮时，双击可以弹出参照属性对话框，同时单击底图时，图纸中会出现虚线框，该虚线框即为参照的底图，如下图

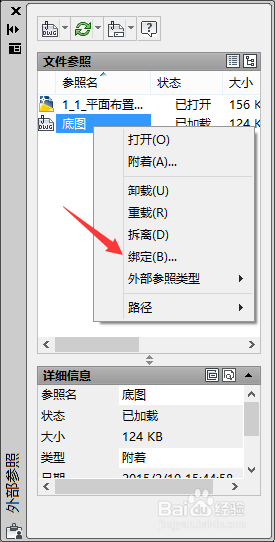

4/7那么要取消该参照底图时，可以在选中底图的状态下，点击右键，弹出快捷菜单，选择其中的【绑定】按钮，如下图：

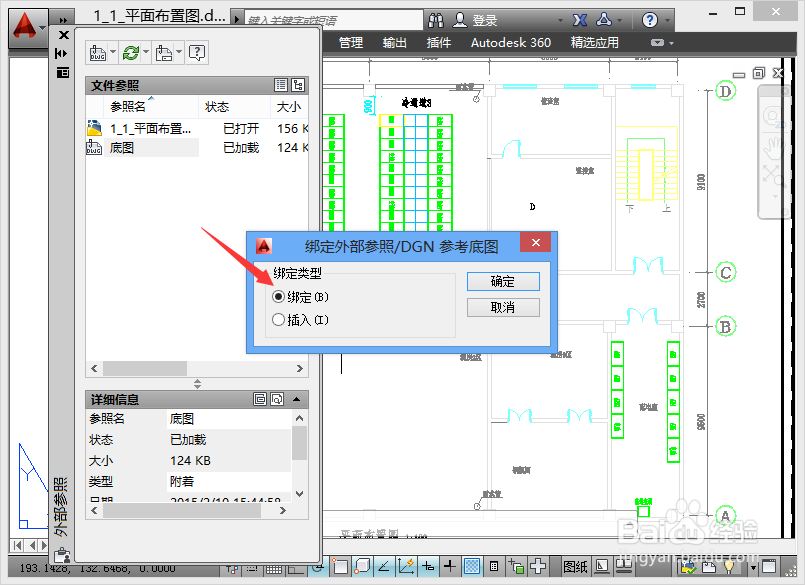

5/7在弹出的对话框中选中【绑定】按钮，点击【确定】，如下图：

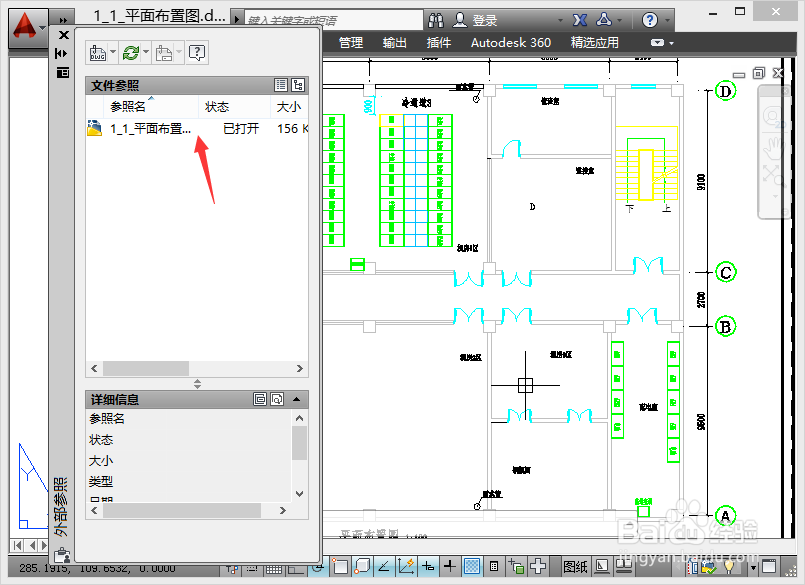

6/7可以看到该图纸的属性中已经没有参照底图了，如下图：
7/7同时返回平面图，点击原先底图部分，可以看到为整体的一个块，实际是将该 底图作为一个块插入到图纸中了，如下图：
注意事项本篇经验系jinyufly依照真实经历原创，转载时请标注出处，否则请勿转载。
