订阅Pro/E文件导入ICEM的方法
来源：网络收集 点击： 时间：2024-04-08【导读】：
Pro/E是通用的几何造型软件，ICEM是功能最强大的网格划分工具之一，本文讲述将Pro/E中绘制好的三维模型导入ICEM的方法。工具/原料morePro/E 软件ICEM 软件电脑方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项
几何模型转换格式。
Pro/E软件中建好模型后，另存为Parasolid（*.x_t）格式或者其它中间格式如stp、catia、igs、stl等，如下图所示。
2/6设定工作目录。

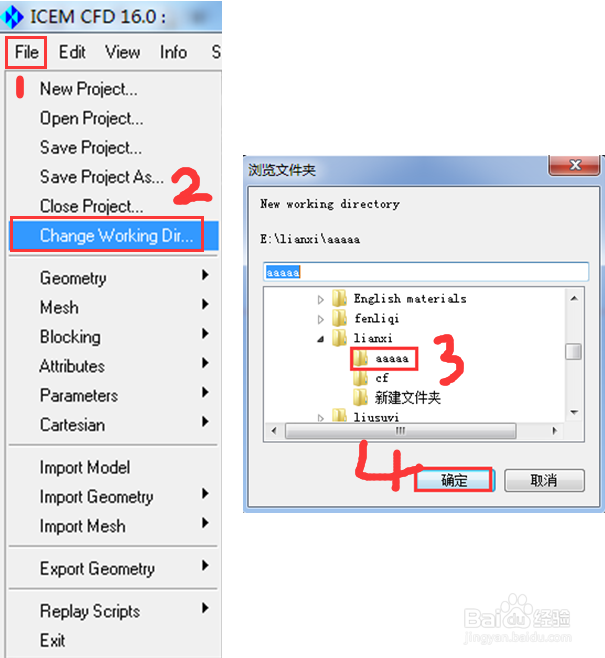

打开ICEM，依次点击“file”-“change working dir”，弹出框中选好存储路径，点击“确定”。注意此时可顺手将步骤1导出的文件放置在该目录下，便于后续导入。
3/6导入几何模型。
依次点击“file”-“import geometry”-“legacy”-“parasolid”，该方法也可导入其它中间格式如stp、catia、igs、stl等，如下图所示。
4/6选择模型单位。

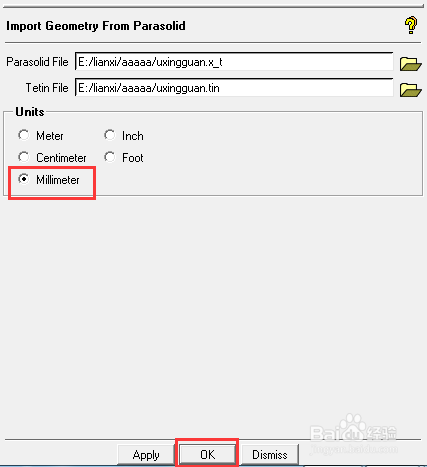

如下图所示，选择合适的尺寸单位。
5/6检查导入是否成功。
几何模型刚导入时，默认是线显示，不显示面，不够直观，不容易检查是否导入成功。要先打开surfaces的显示开关，下图步骤1；然后将面显示打开，下图步裁强骤2。检查是否导入成功，主要是看面是否残缺，安装关系是否改变（常见于装配体）。若导入失败攀帮，可尝试换成其它格式igs、catia等，一般情况下总有一个格式可以导入成功的。

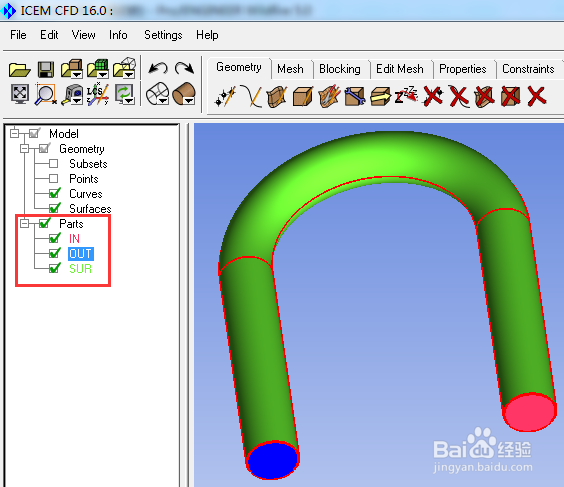

6/6定义各part，辞蹲五如下图所示。
注意事项若导入失败，可尝试换成其它格式igs、catia等，一般情况下总有一个格式可以导入成功的。
