SolidWorks是一款3D建模软件，也是结构设计从业者需要了解的一款3D画图软件，Solidworks有功能强大、易学易用和技术创新三大特点，这使得SolidWorks 成为主流的三维建模工具。solidworks如何使用剖面命令呢？品牌型号：solidworks 2013系统版本：win10 电脑方法/步骤1/5分步阅读

第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2/5

第二步，利用草图工具-矩形，绘制一个长*宽=60*40mm的矩形，然后拉伸30mm;

3/5

第三步，在特征栏中选择抽壳命令，选择矩形体的一个面抽壳;

4/5

第四步，选择绘图工具栏中的“剖面视图”，对零件进行检查；

5/5

第五步，进入剖面视图属性，设置剖界参考面、距离、角度，就能查看剖面的状态，横截面是蓝色的；

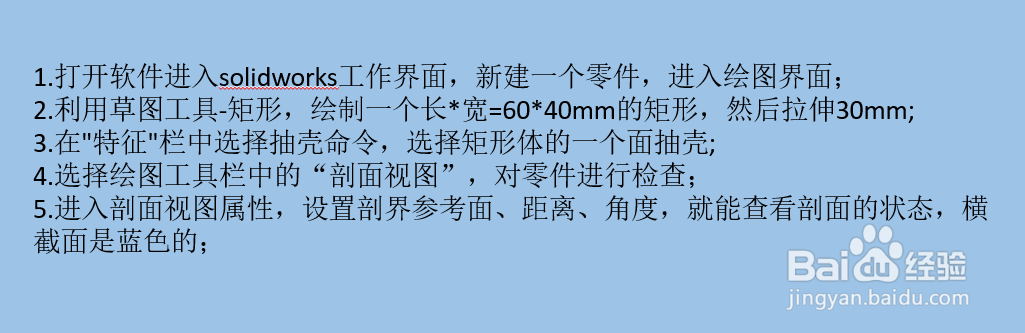

总结1/1

1.打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个长*宽=60*40mm的矩形，然后拉伸30mm;

3.在特征栏中选择抽壳命令，选择矩形体的一个面抽壳;

4.选择绘图工具栏中的“剖面视图”，对零件进行检查；

5.进入剖面视图属性，设置剖界参考面、距离、角度，就能查看剖面的状态，横截面是蓝色的；

注意事项

以上是SolidWorks草图中如何查看剖面视图的方法，对你有所帮助56
