    Solidworks将零件图转换为工程图的方法

    来源:网络收集  点击:  时间:2024-04-08
    【导读】:
    在众多的三维设计软件中,Solidworks是一款非常容易上手的三维设计软件,为广大结构设计者喜欢,相比二维设计软件CAD来说,设计3D更加专业。如何使用Solidworks零件图转换为工程图呢?工具/原料moreSolidworks 2018软件电脑方法/步骤1/6分步阅读

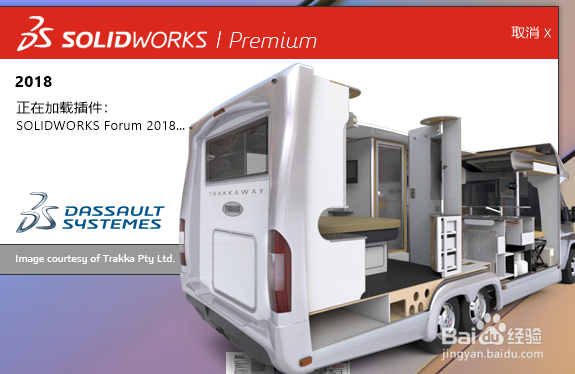

    第一步,双击桌面上的“solidworks”快捷方式,打开软件;

    2/6

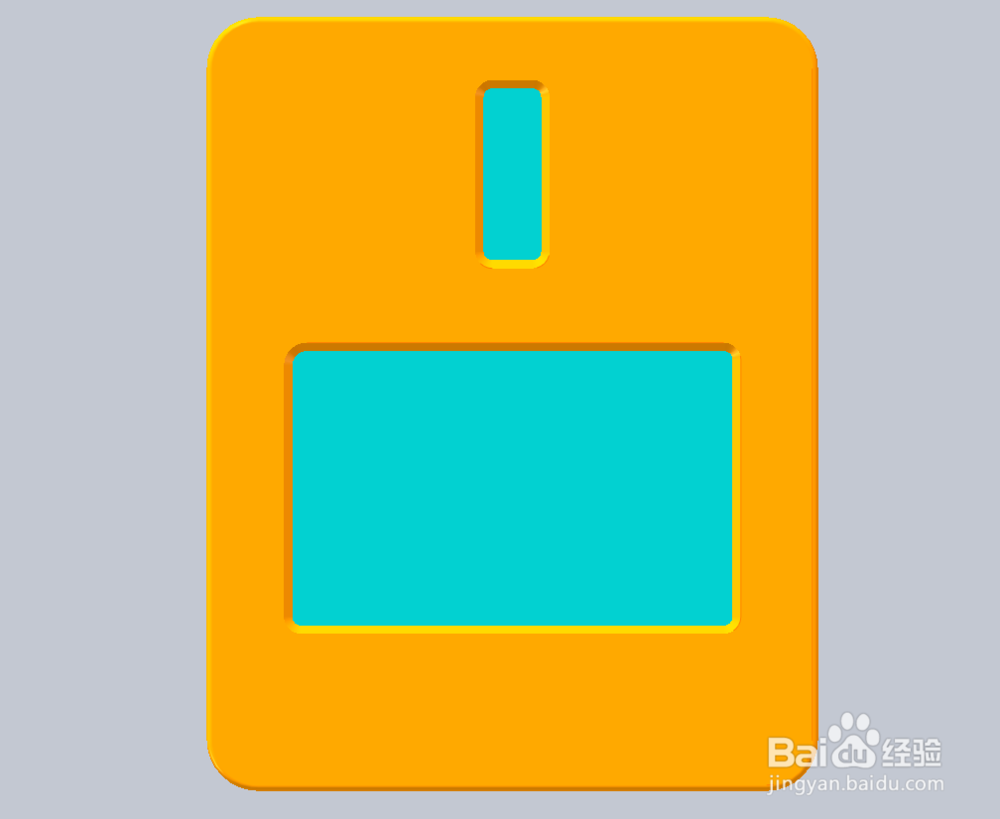

    第二步,执行菜单“文件--打开“命令,打开一个设计好的solidworks文件,进入solidworks的工作界面;

    3/6

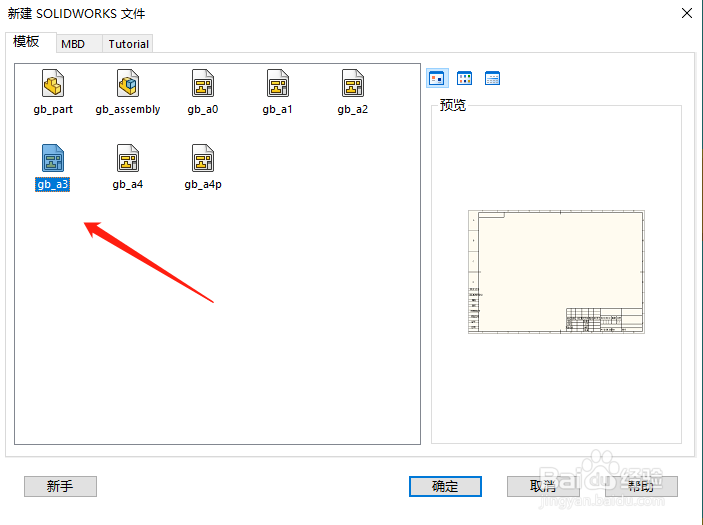

    第三步,执行“文件--新建命令,在弹出的对话框中,选择工程图(可以选择A3),点击确定;

    4/6

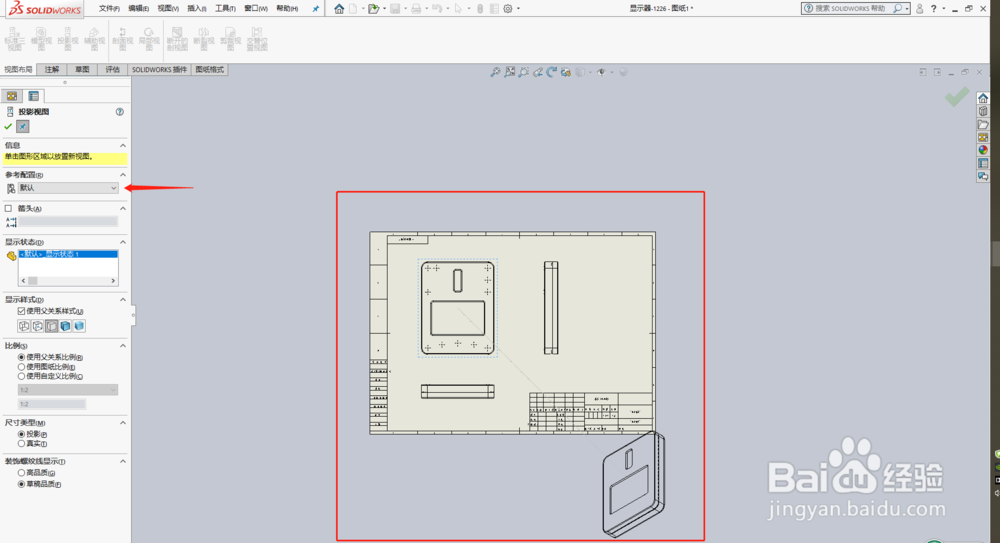

    第四步,在A3图纸的中间,放置你想要放置的各种视图,如果图示钣金图,还会展开钣金件的各个部分;

    5/6

    第五步,可以标注尺寸,修改视图的方向,虚实线,设置图纸的比例尺寸(根据物体的实际尺寸调整);

    6/6

    第六步,以上就是如何将零件图转换为工程图的方法。Solidworks软件支持自动更新图纸,当设计者修改三维设计时,其对应的各个视图、装配体都会自动更新。

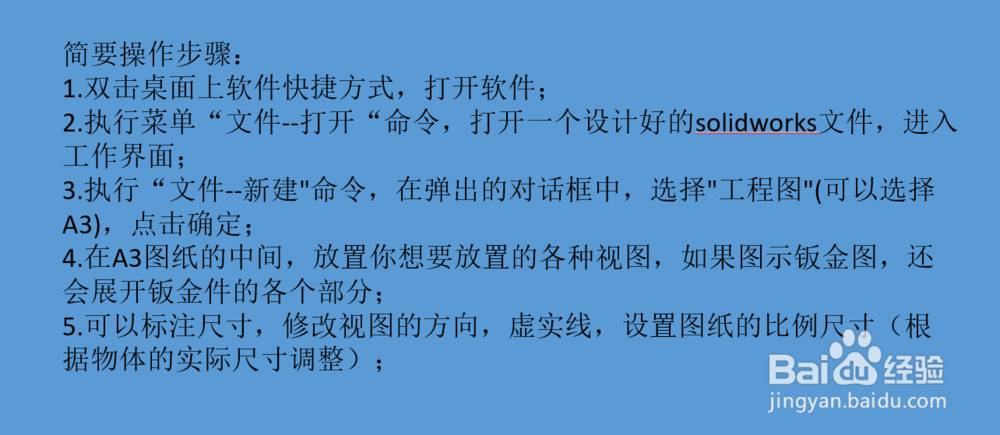

    总结1/1

    1.双击桌面上的“solidworks”快捷方式,打开软件;

    2.执行菜单“文件--打开“命令,打开一个设计好的solidworks文件,进入solidworks的工作界面;

    3.执行“文件--新建命令,在弹出的对话框中,选择工程图(可以选择A3),点击确定;

    4.在A3图纸的中间,放置你想要放置的各种视图,如果图示钣金图,还会展开钣金件的各个部分;

    5.可以标注尺寸,修改视图的方向,虚实线,设置图纸的比例尺寸(根据物体的实际尺寸调整);

    注意事项

    希望以上总结对你有所帮助,谢谢!
