在CAD画图中，有时候需要将图中的角度等分来实现画图目的，对CAD页面及命令不熟悉，导致不能实现画图目的。那么要怎么来等分角度呢，下面给大家介绍一种方法，步骤如下：工具/原料moreCAD软件方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
等分

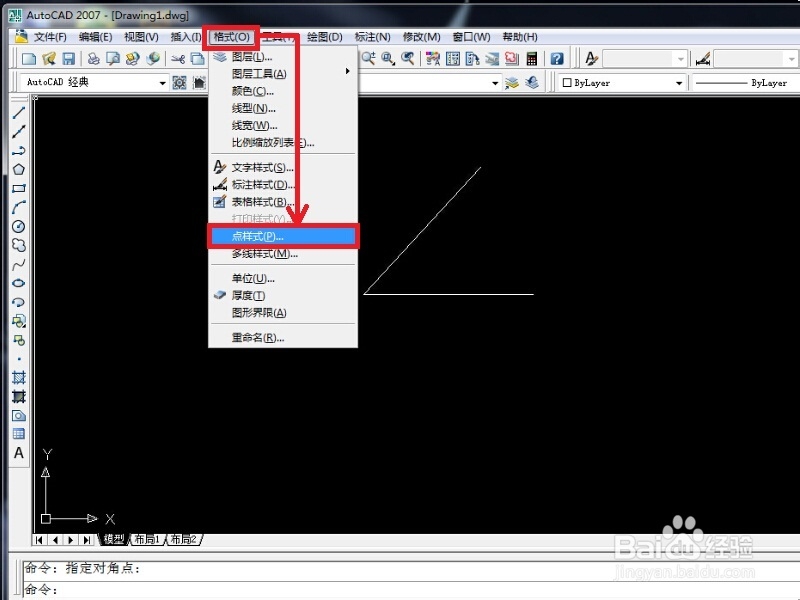

打开CAD，用直线画一个角，在CAD的菜单栏中找到“格式”选项，单击“格式”弹出下拉菜单，在下拉菜单栏中找到“点样式”字样，并单击它。

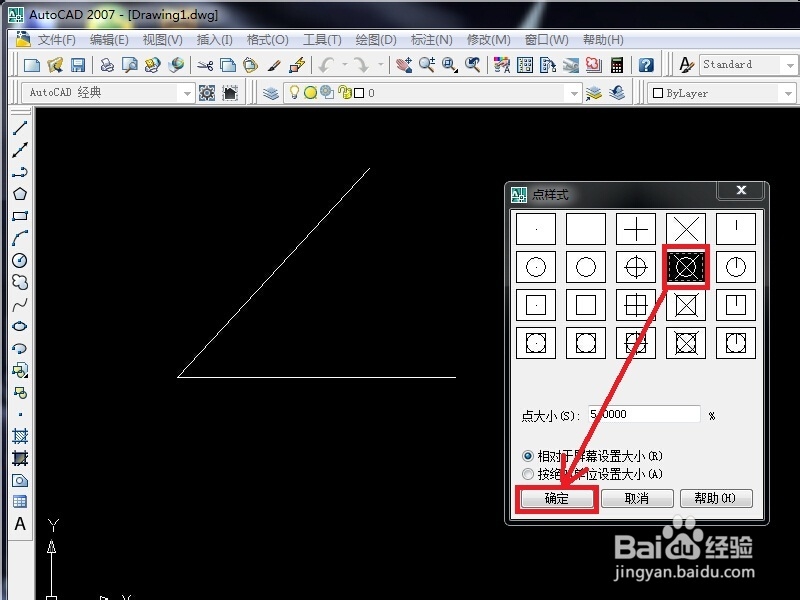

2/6弹出点样式对话框，找到要设置的点样式的图案，如下图所示，然后单击该对话框左下角的“确定”。

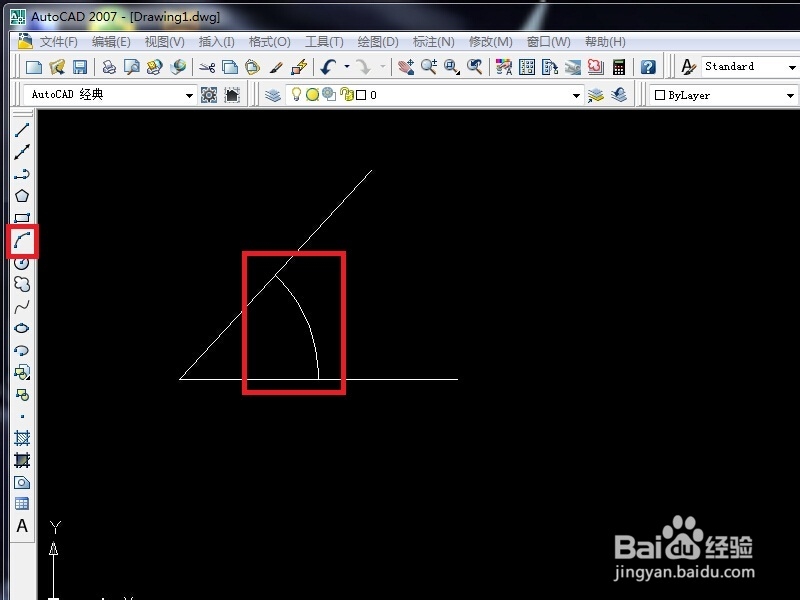

3/6在左边的画图工具栏中单击圆弧命令，然后过角的顶点任意绘制一辅助圆弧。

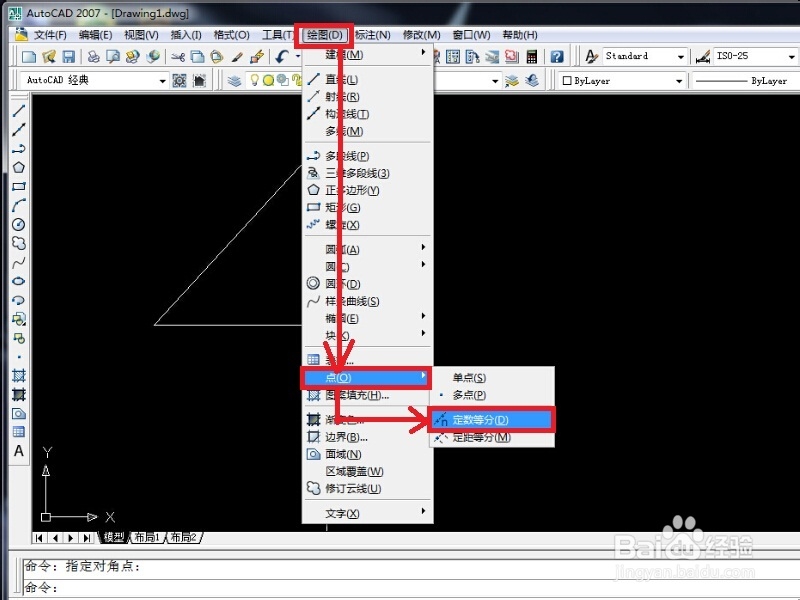

4/6在菜单栏中找到“绘图”选项，在弹出的下拉菜单中找到“点”字样，并单击它，弹出的右菜单栏中选择“定数等分”，启动“定数等分”命令。
5/6然后用鼠标选中圆弧，在命令提示行中输入要等分的数目，比如输入5，就是五等分，然后回车，就会在圆弧上出现步骤2中点样式选中的图案，如下图所示

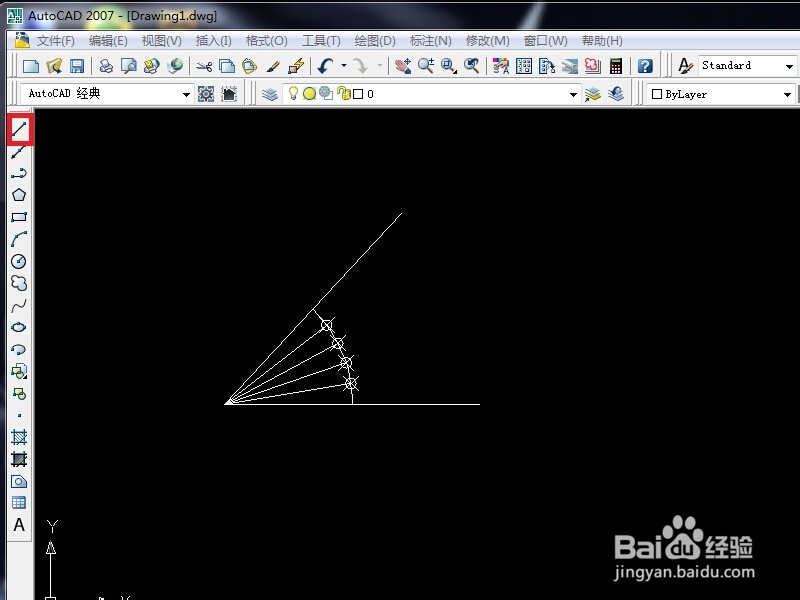

6/6用直线命令，按下图所示连接，这样一个角就等分成5个相同角度的角。
