移位寄存器是labview的循环结构中的一个附加对象，也是一个非常重要的方面，其功能是把当前循环完成的结果传递给下一个循环的开始，接下来姐跟随小编一起体验移位寄存器在循环中的作用吧。下面我们以1+2+………+99的值为例。工具/原料more硬件：台式电脑软件：labview2018方法/步骤1/6分步阅读

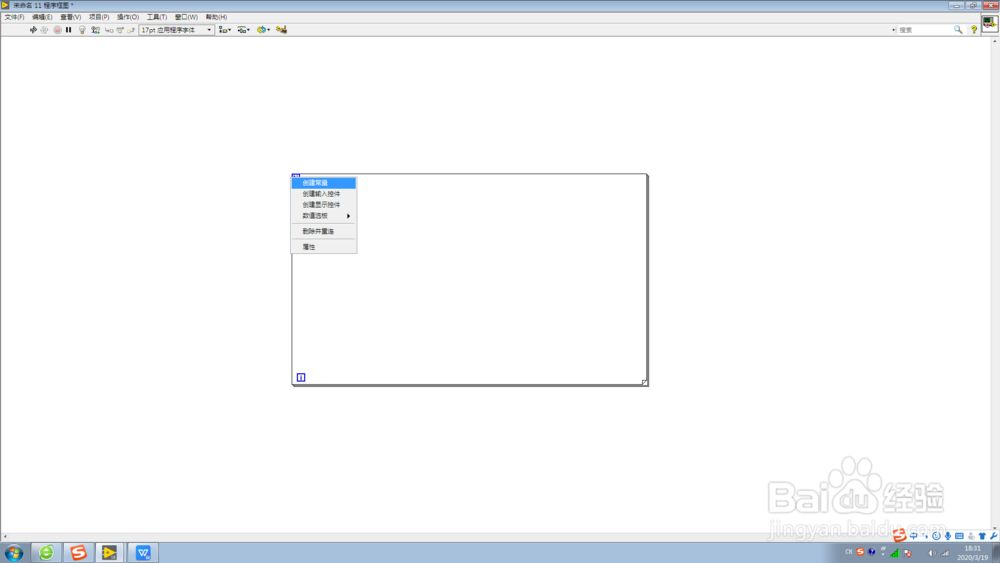

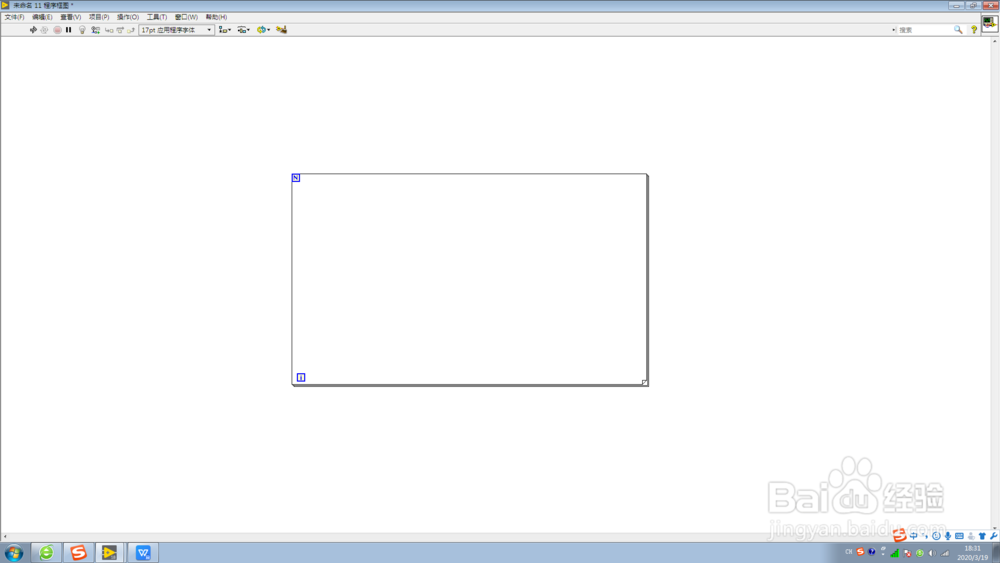

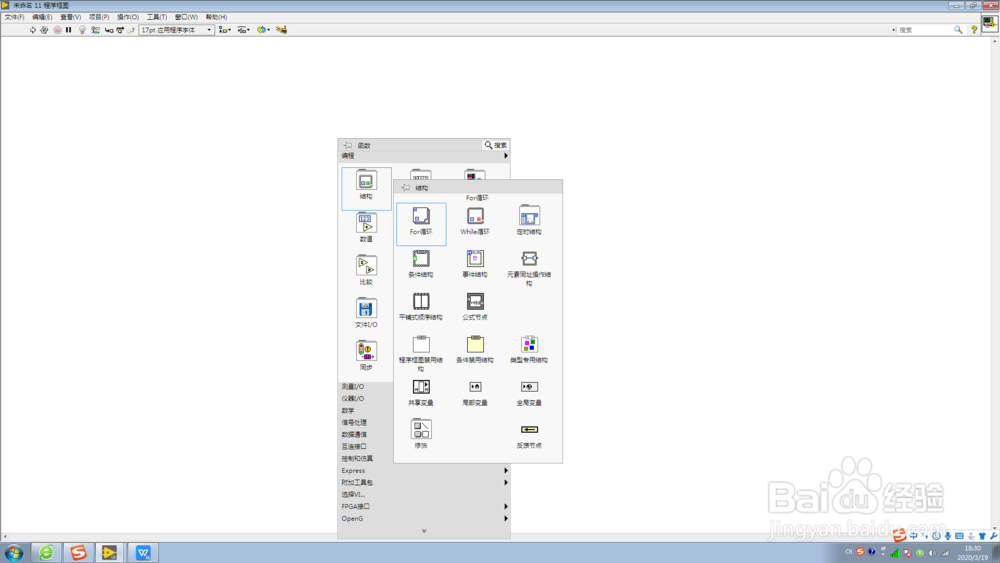

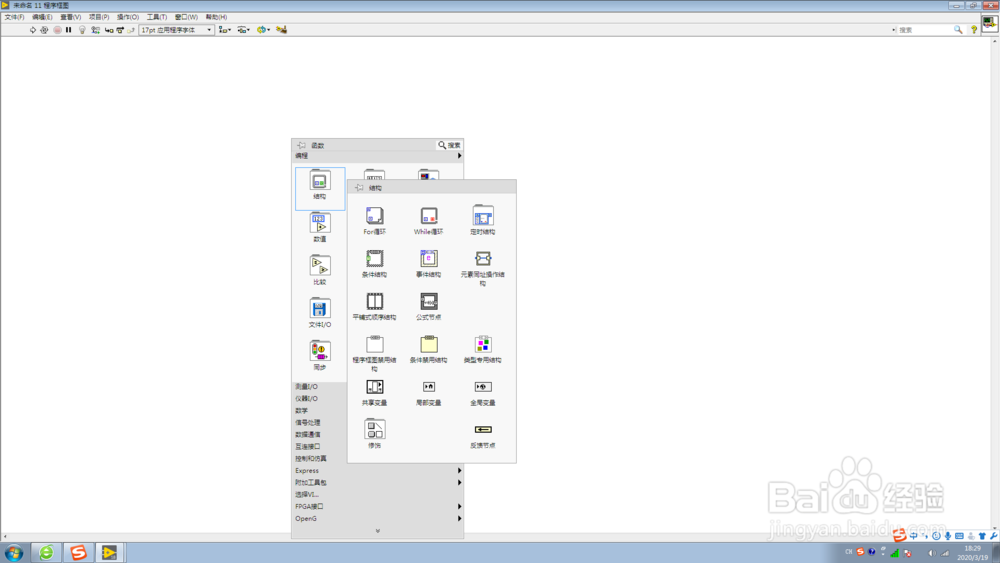

在“函数”选板中选择“编程”→“结构”→“for循环”，拖出适当大小的矩形，在循环总数创建常量100.

2/6

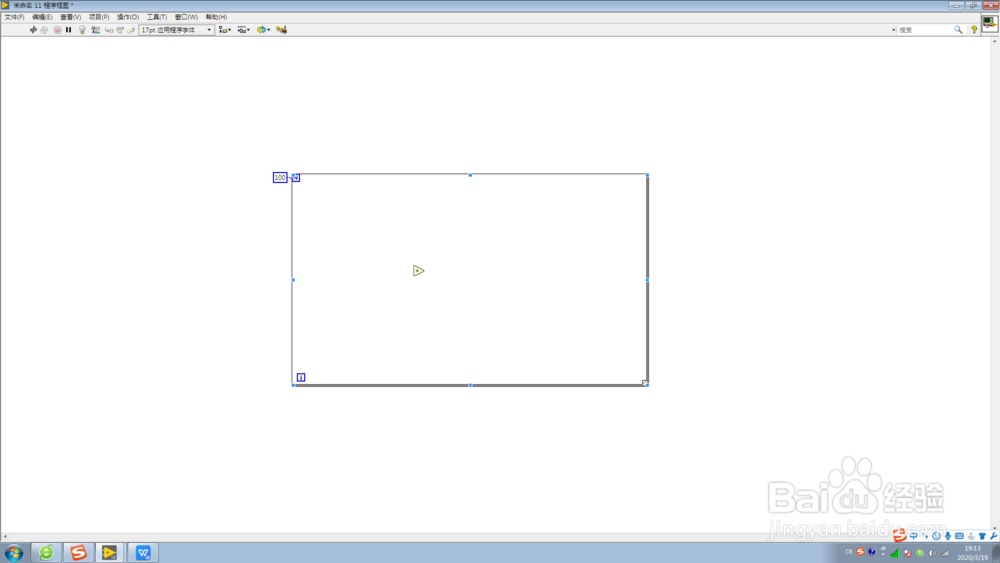

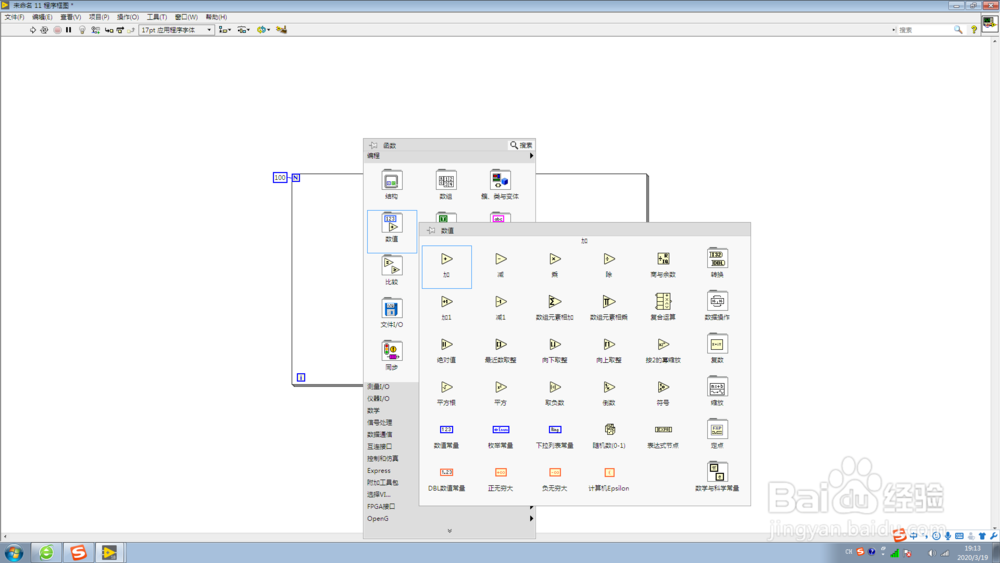

在“函数”选板中选择“编程”→“数值”→“加”，然后再创建一个常量0.

3/6

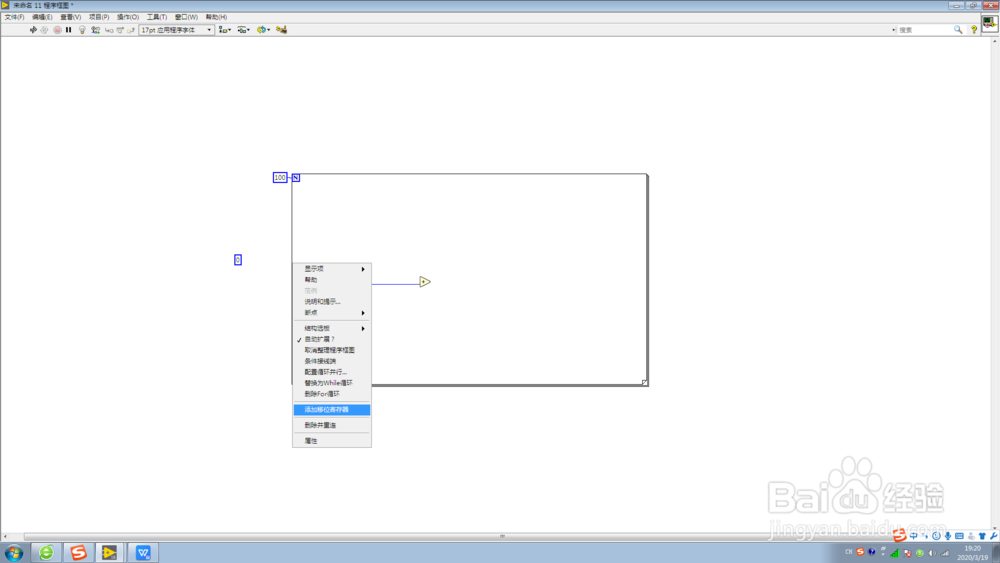

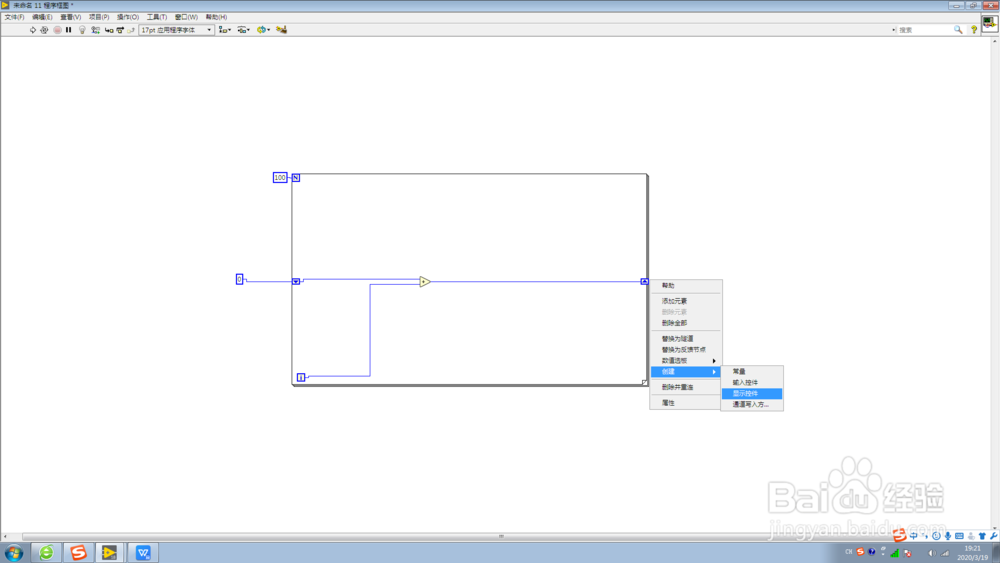

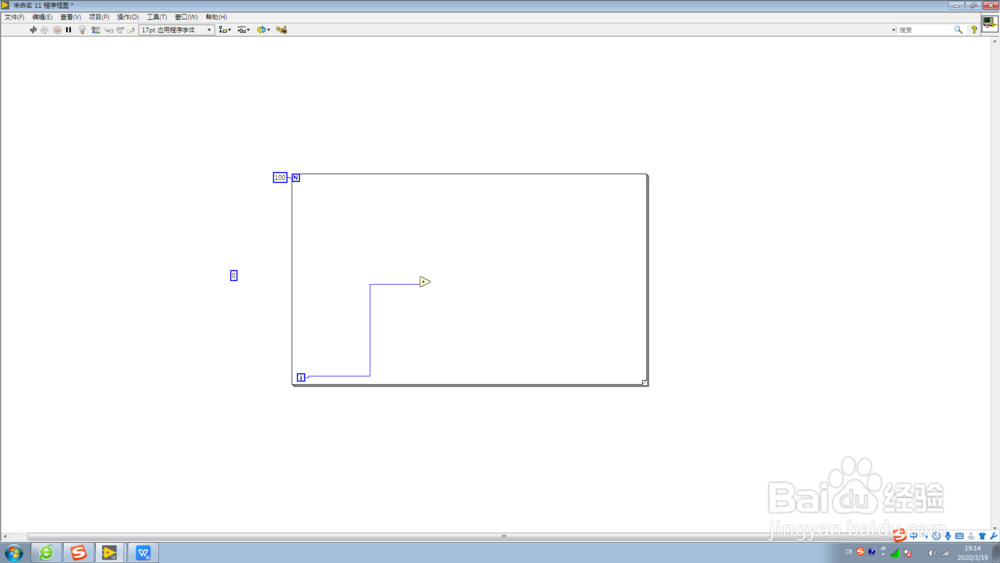

在for循环边框上点击鼠标右键，从快捷菜单中选择“添加移位寄存器”，在for循环边框上添加一组移位寄存器，然后通过加法运算把常量0和循环次数相连，再创建一个显示控件显示结果。

4/6

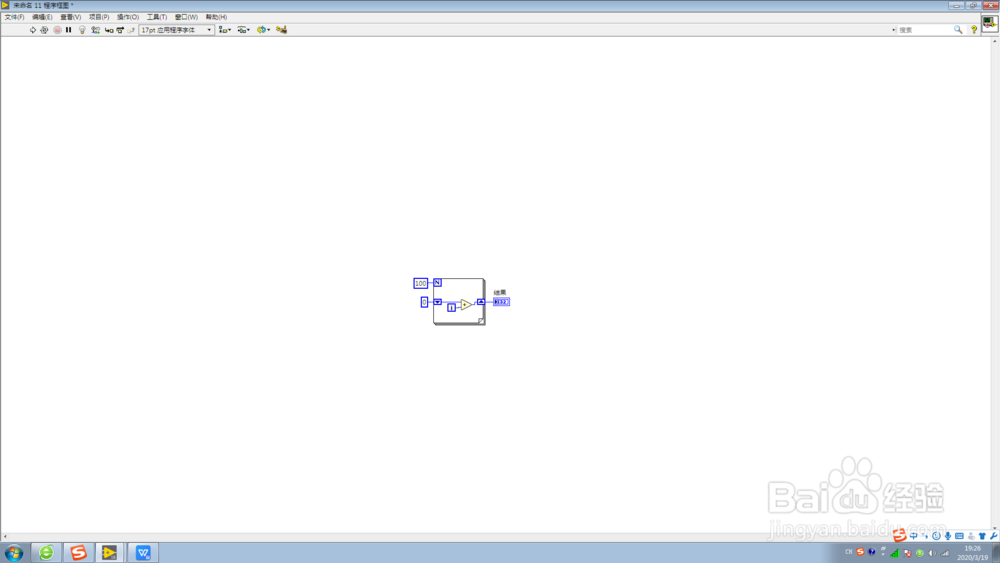

按Ctrl+u键整理程序框图。如下图所示：

5/6

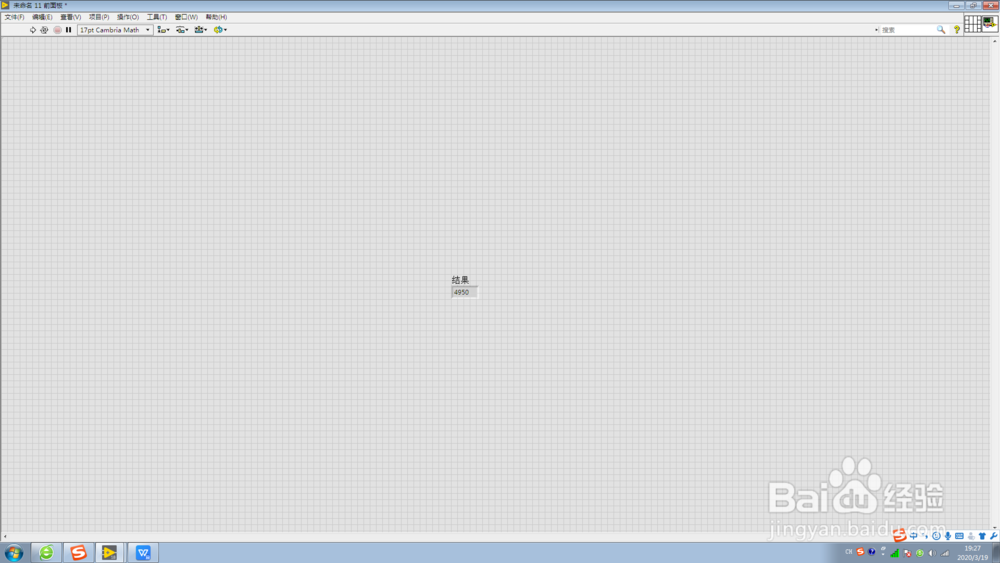

点击“运行”按钮，运行VI，在前面板查看显示结果。

6/6

总结：

在“函数”选板中选择“编程”→“结构”→“for循环”，拖出适当大小的矩形，在循环总数创建常量100.

在“函数”选板中选择“编程”→“数值”→“加”，然后再创建一个常量0.

在for循环边框上点击鼠标右键，从快捷菜单中选择“添加移位寄存器”，在for循环边框上添加一组移位寄存器，然后通过加法运算把常量0和循环次数相连，再创建一个显示控件显示结果。

按Ctrl+u键整理程序框图。

点击“运行”按钮，运行VI，在前面板查看显示结果。
