在设计钣金件时，经常需要在钣金件上开孔，这就涉及到钣金件去除材料的操作，怎么在钣金件中去除材料 ？下面以简单拉伸壁去除材料为例，介绍操作过程；品牌型号：台式机/笔记本系统版本：Windows 7/10 64位系统软件版本：CREO /PROE5.0方法/步骤1/9分步阅读

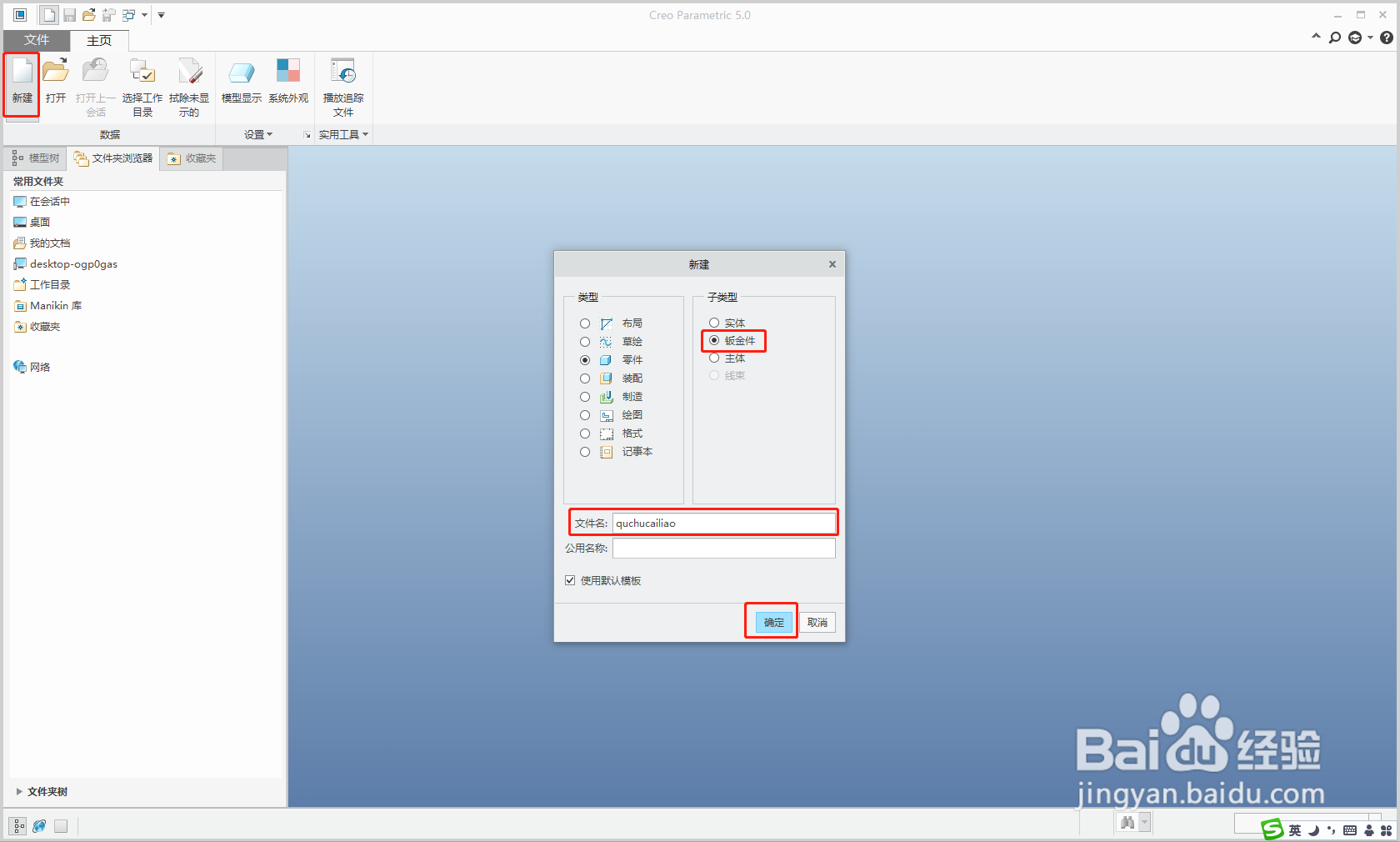

打开CREO5.0软件，新建钣金文件，修改文件名，点击“确定”进入钣金设计界面，如下图；

2/9

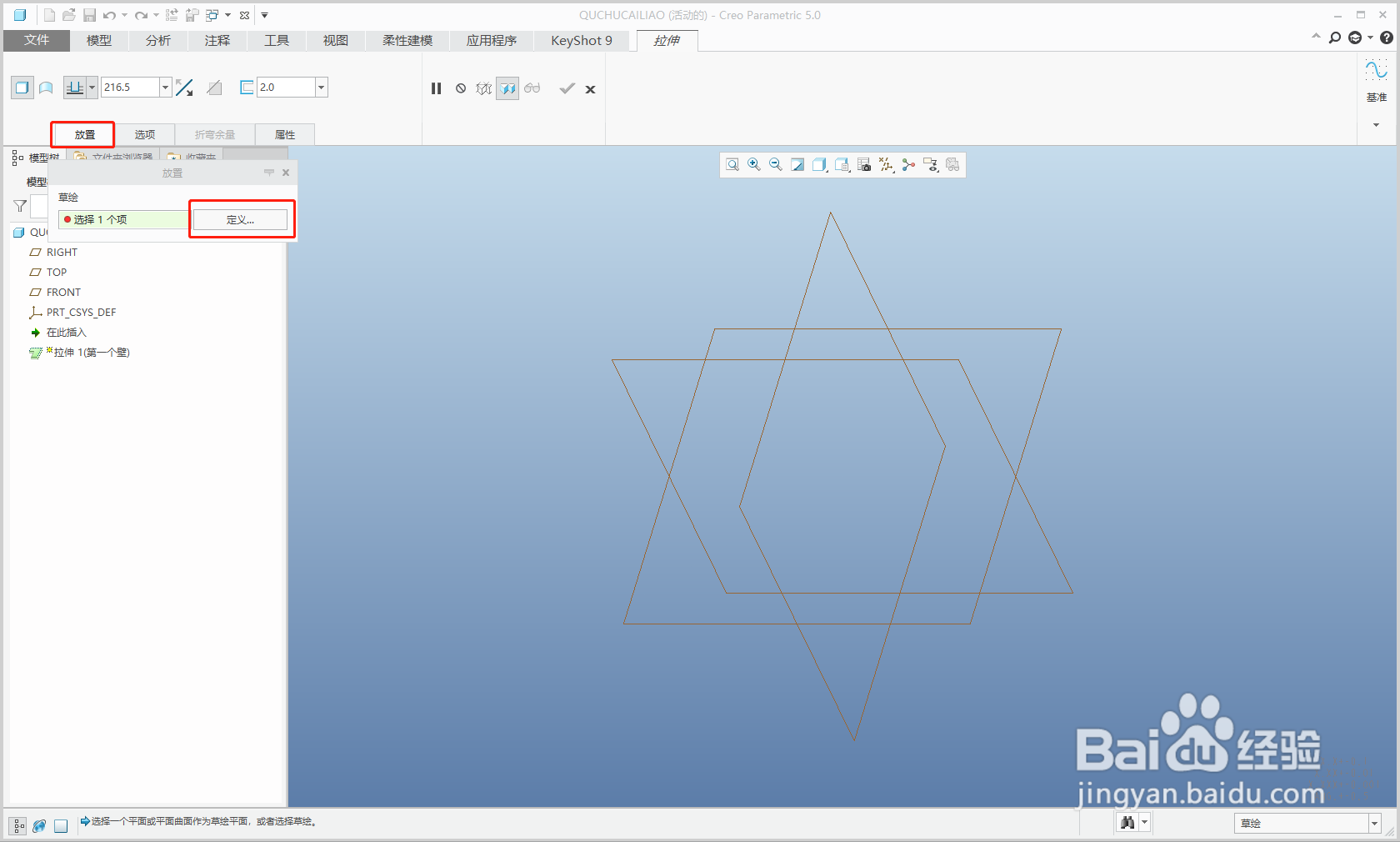

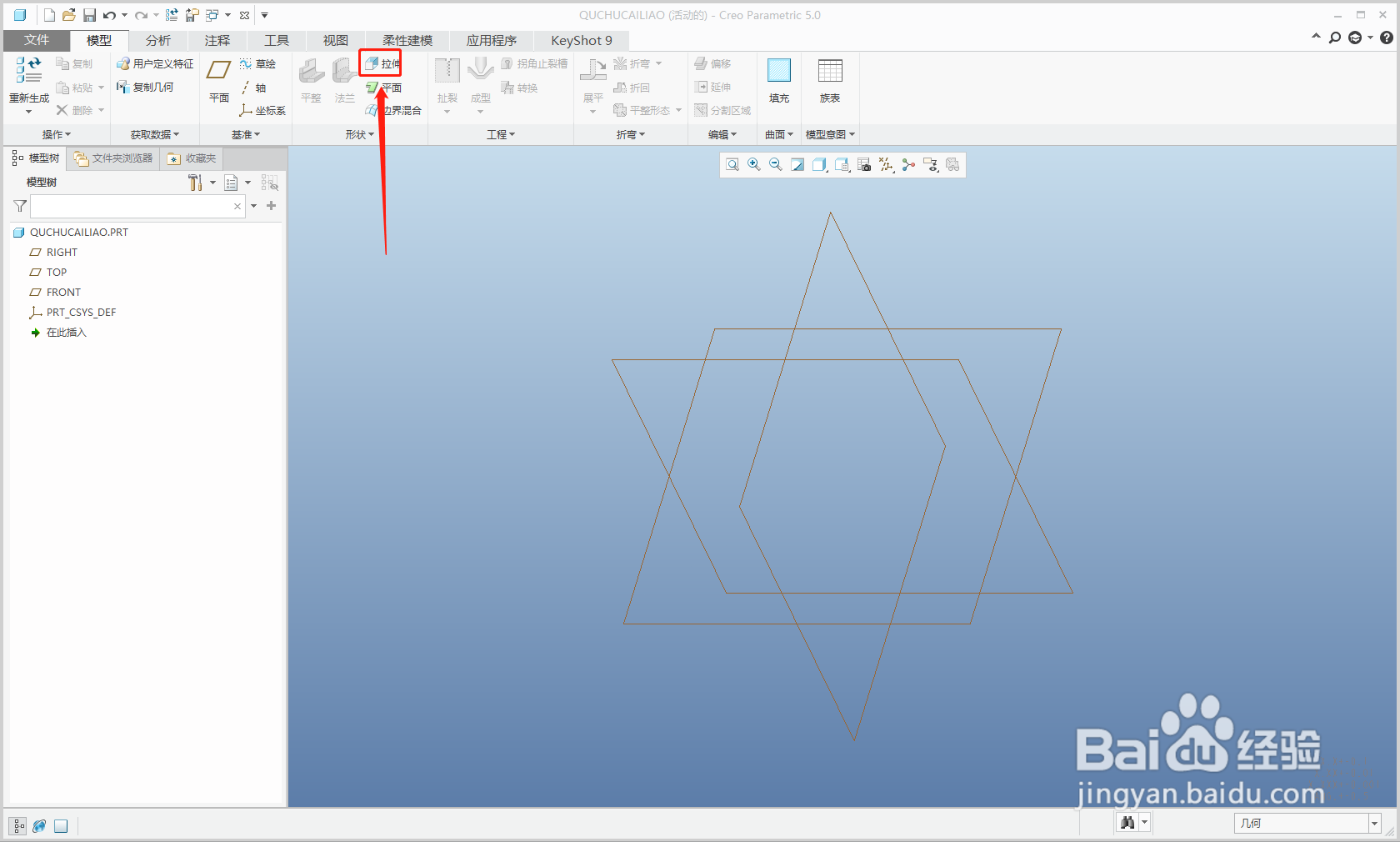

点选“拉伸”--“放置”--“定义”，选择草绘平面，进入草绘界面，如下图；

3/9

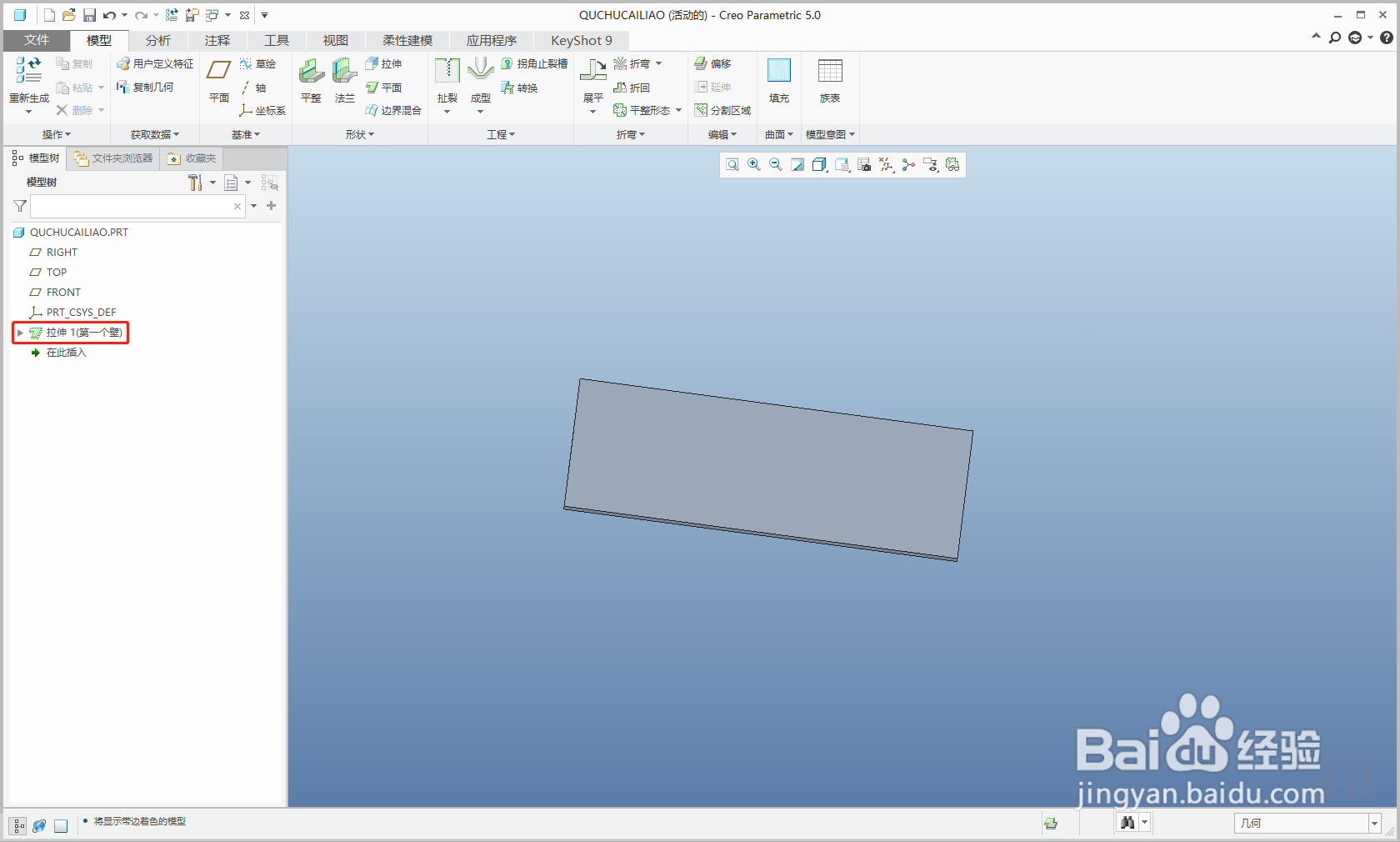

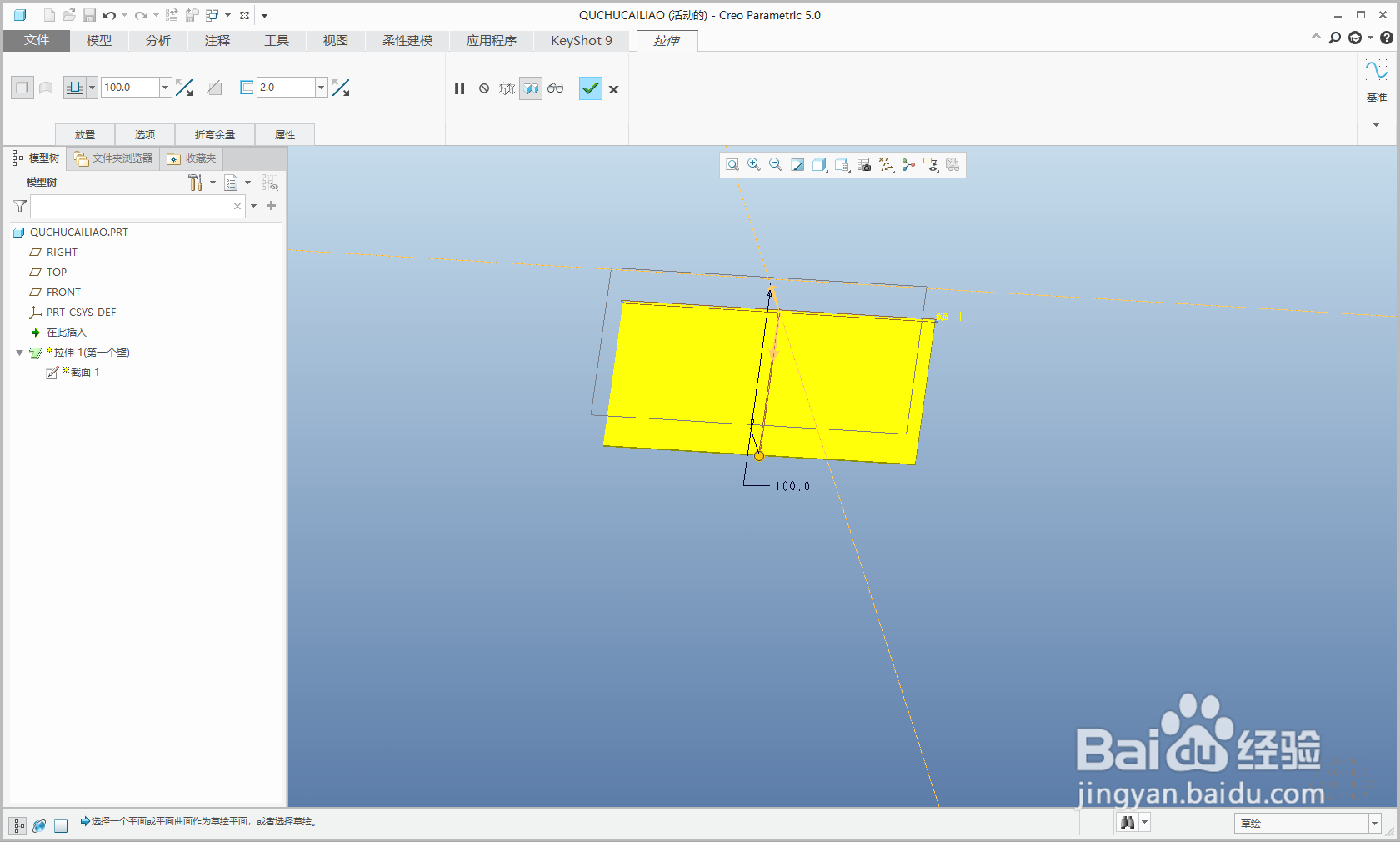

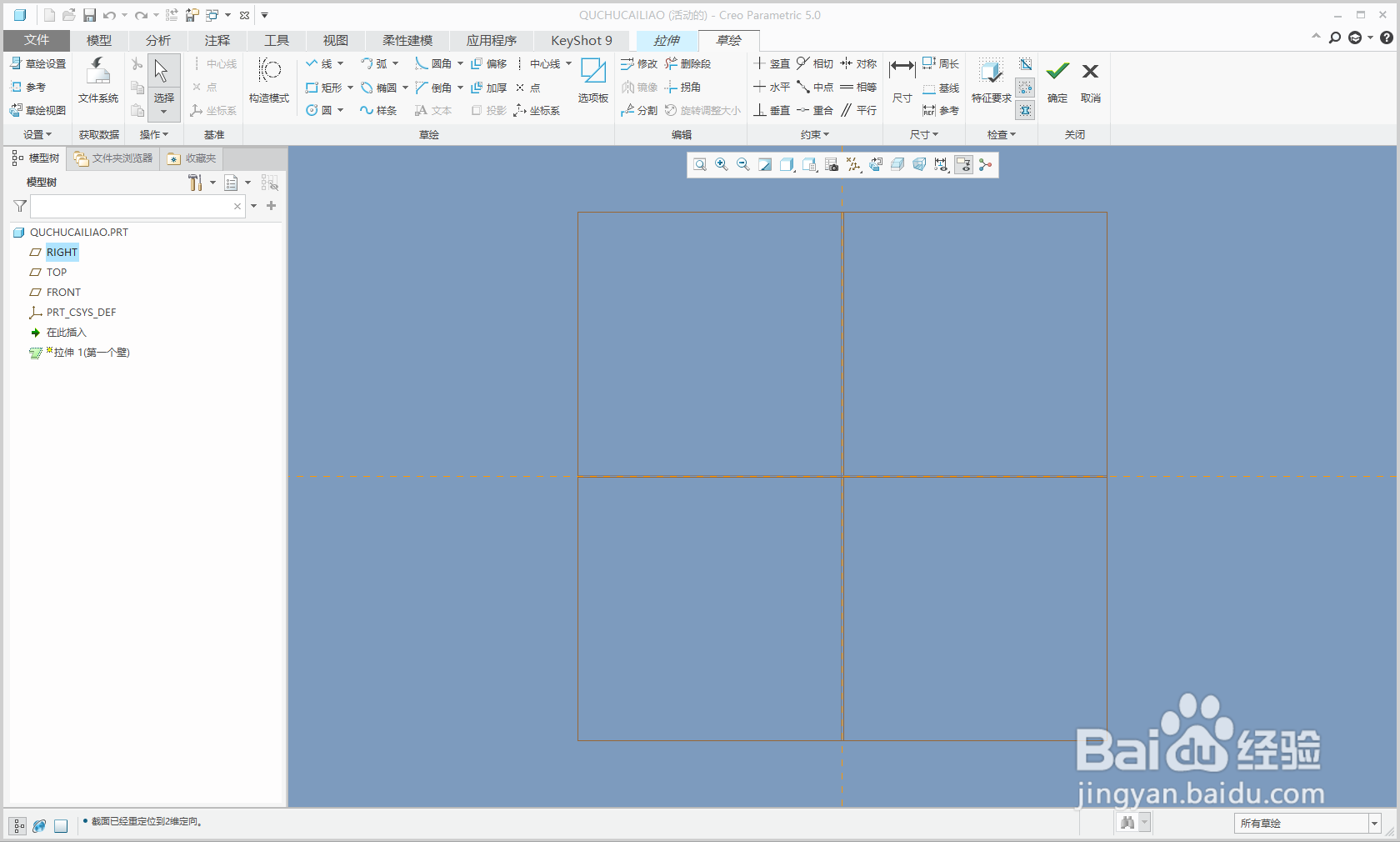

绘制第一壁，如下图；

4/9

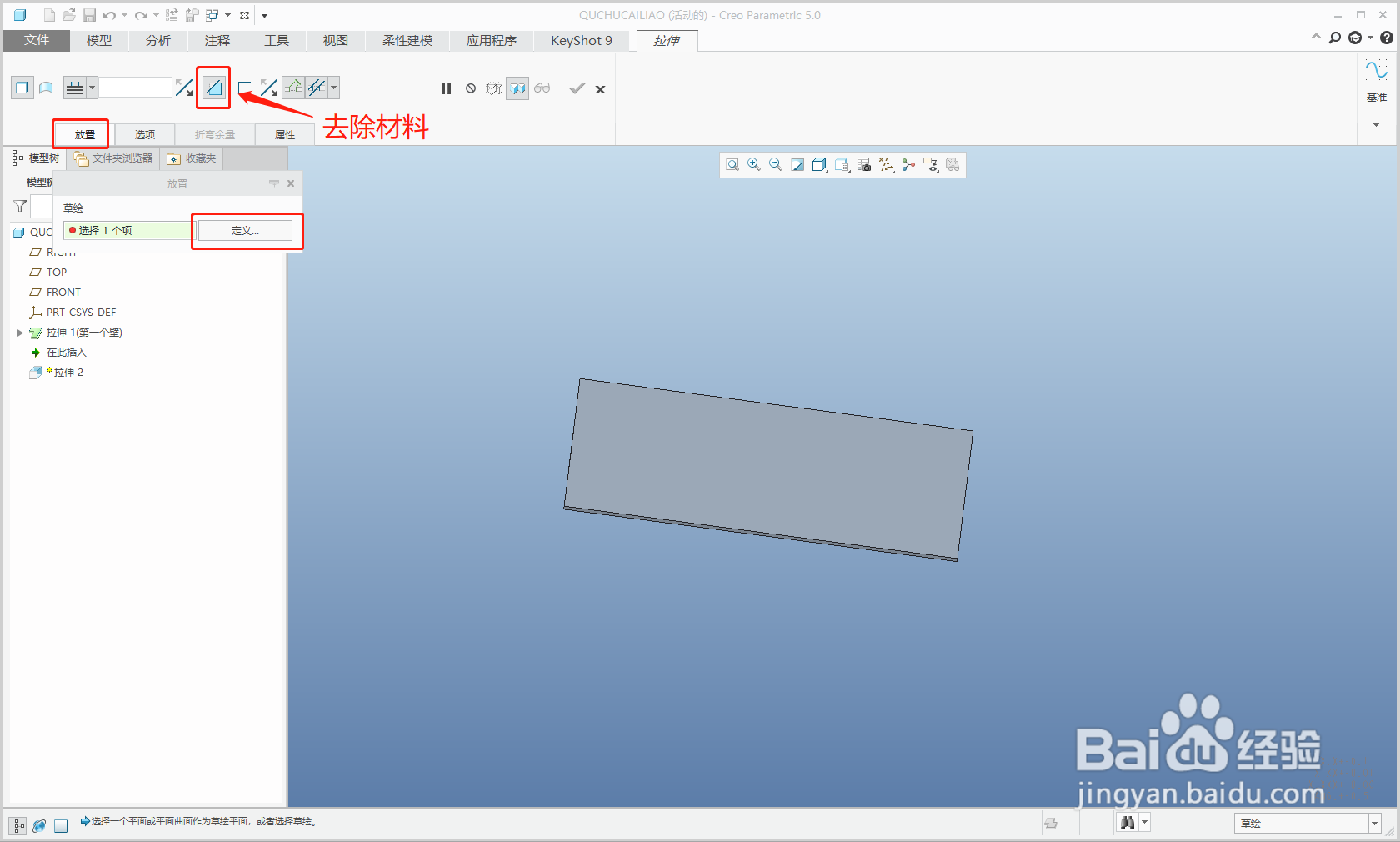

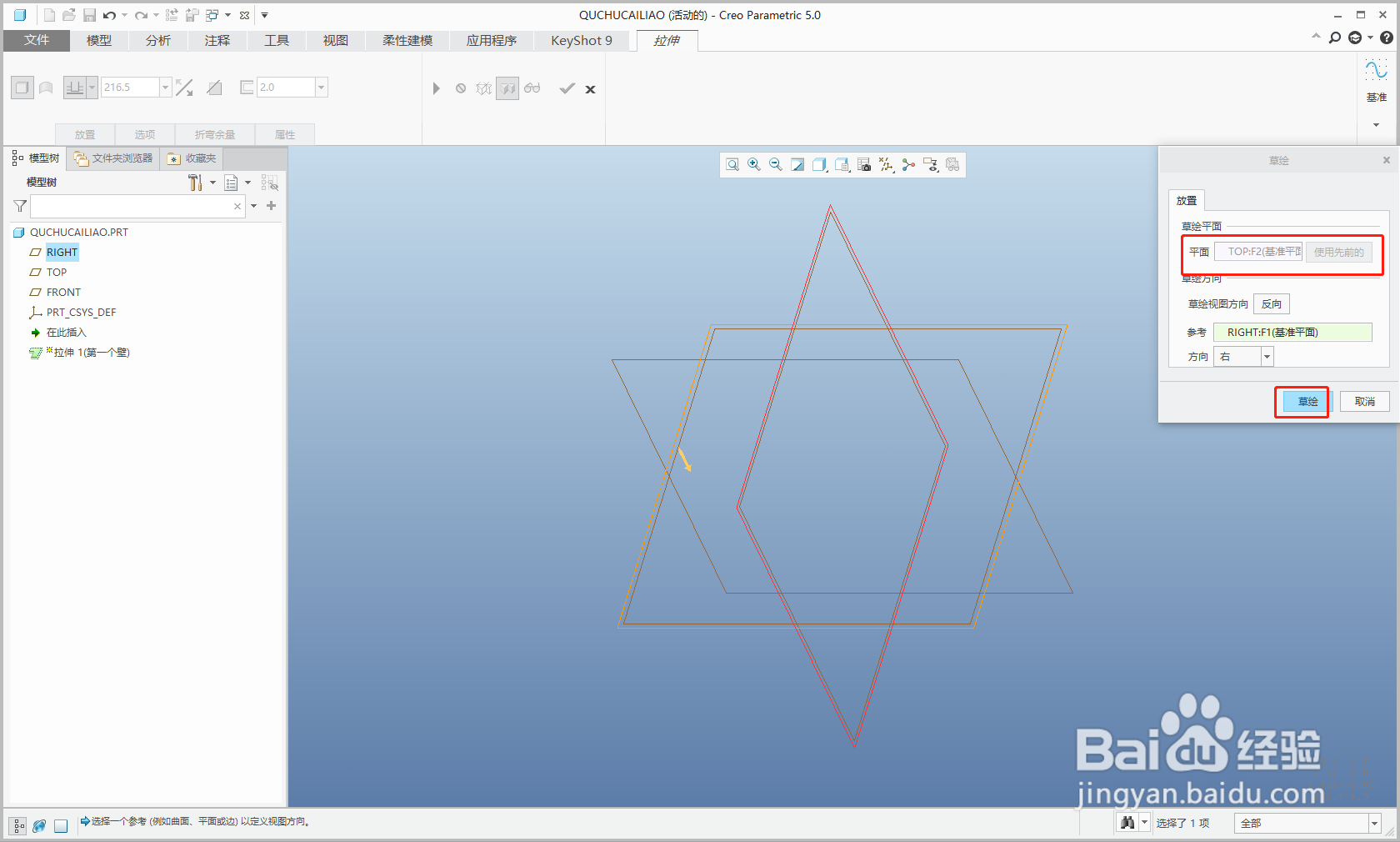

去除材料，以钣金件中心开一个ø20孔为例，再次点选“拉伸”工具，选择去除材料，然后选择草绘平面，如下图；

5/9

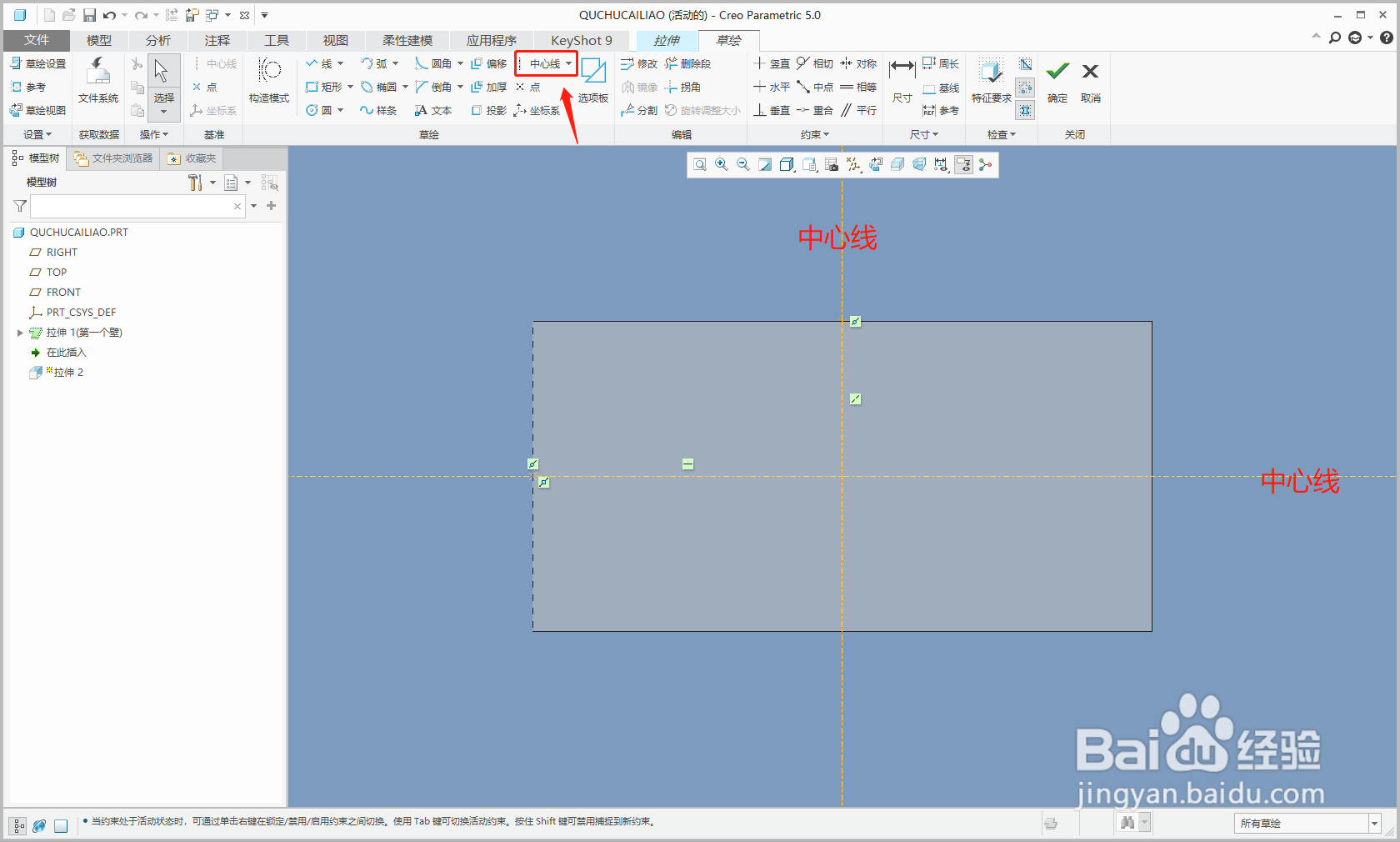

进入草绘，点选“中心线工具”，放置长、宽中心线，确定几何中心；

6/9

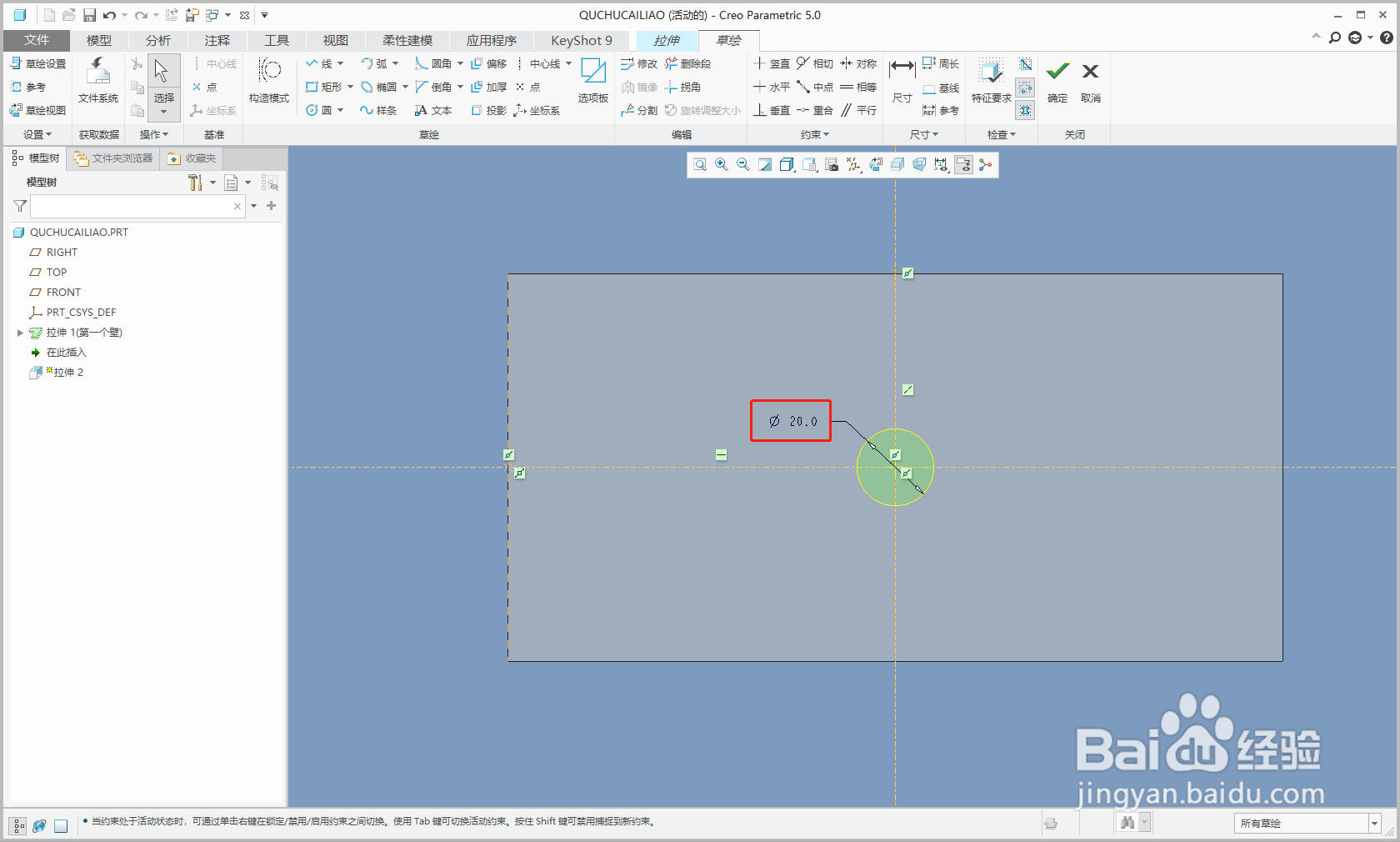

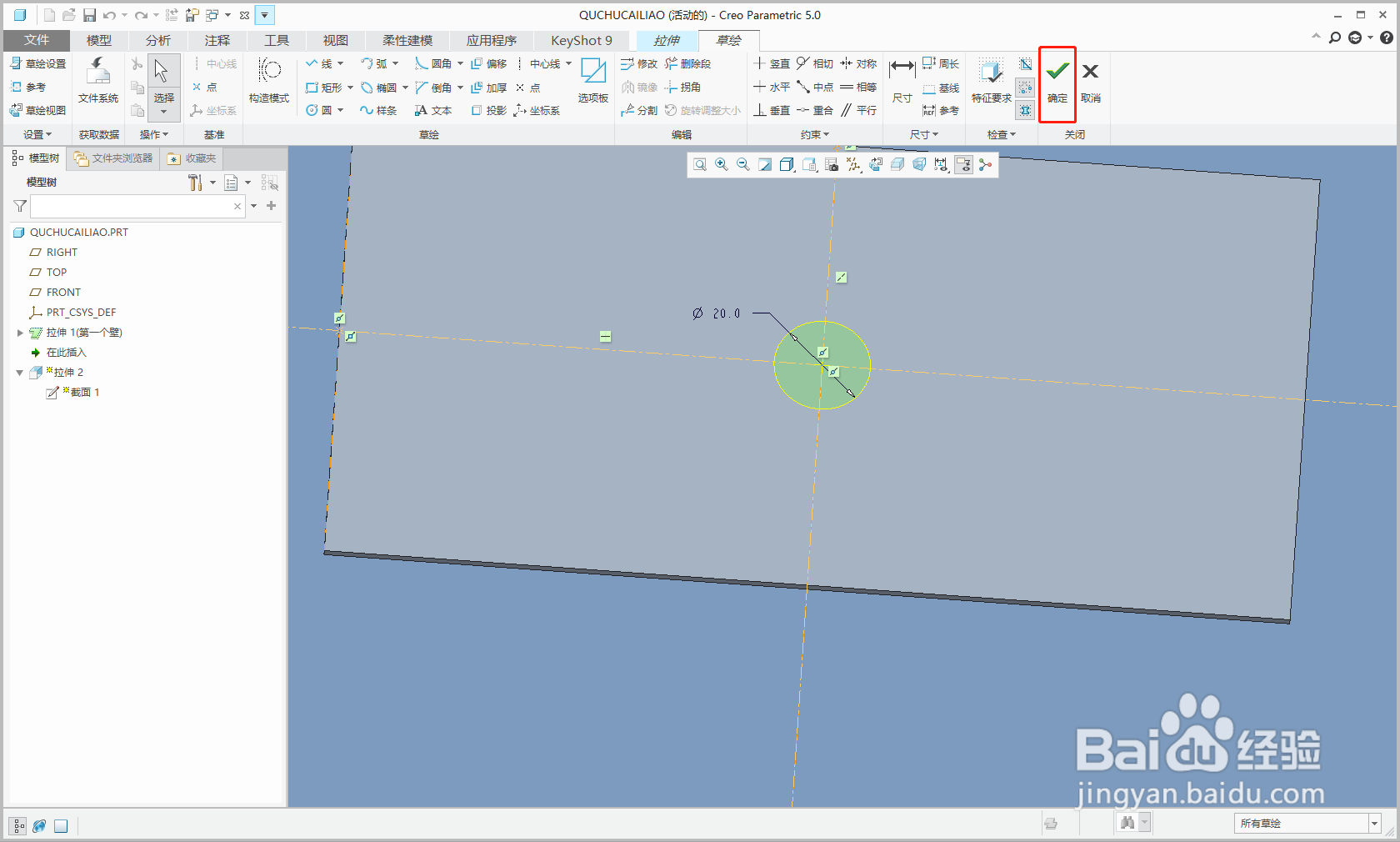

绘制圆，并修改尺寸数值；

7/9

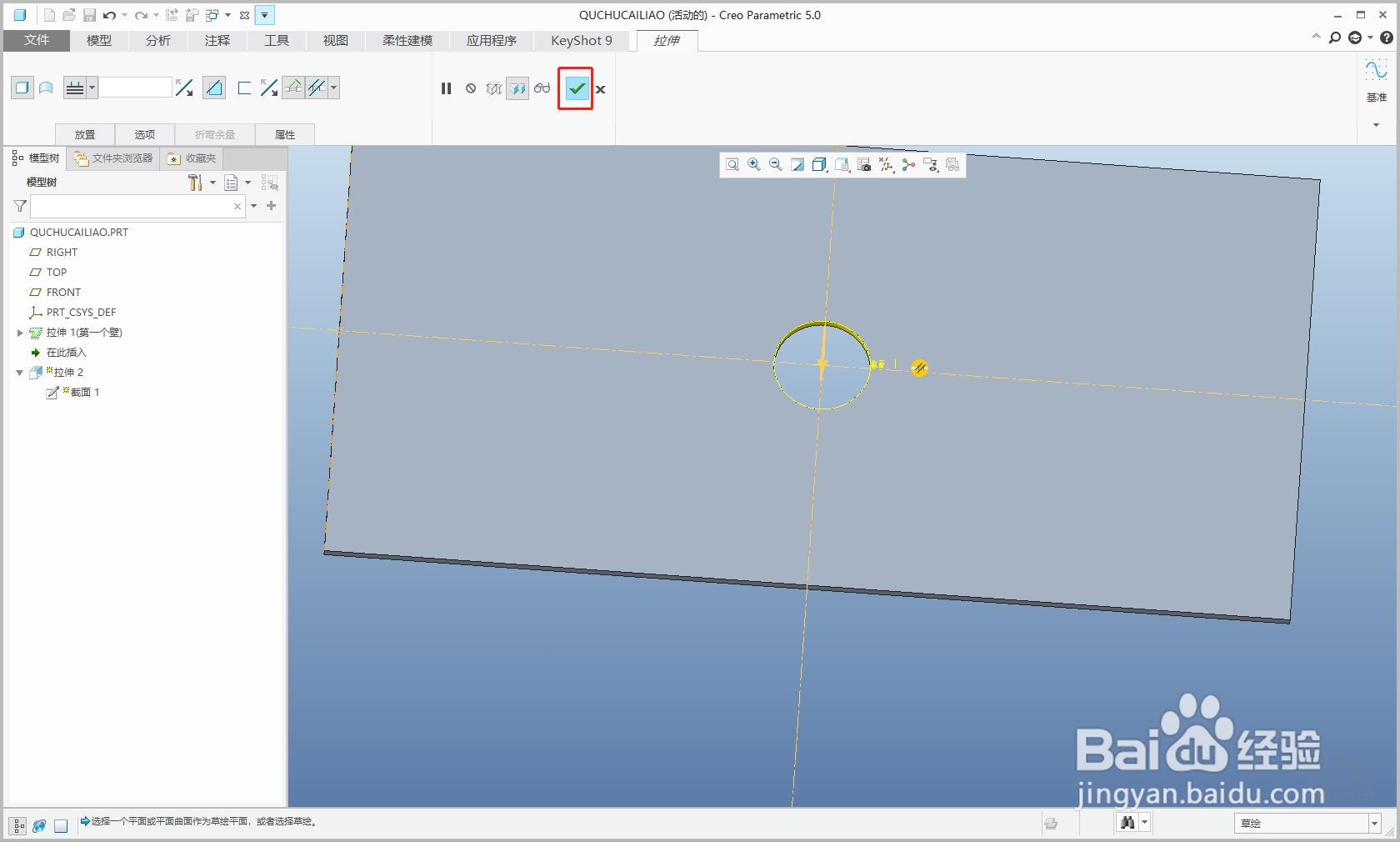

点选勾号，退出草绘；

8/9

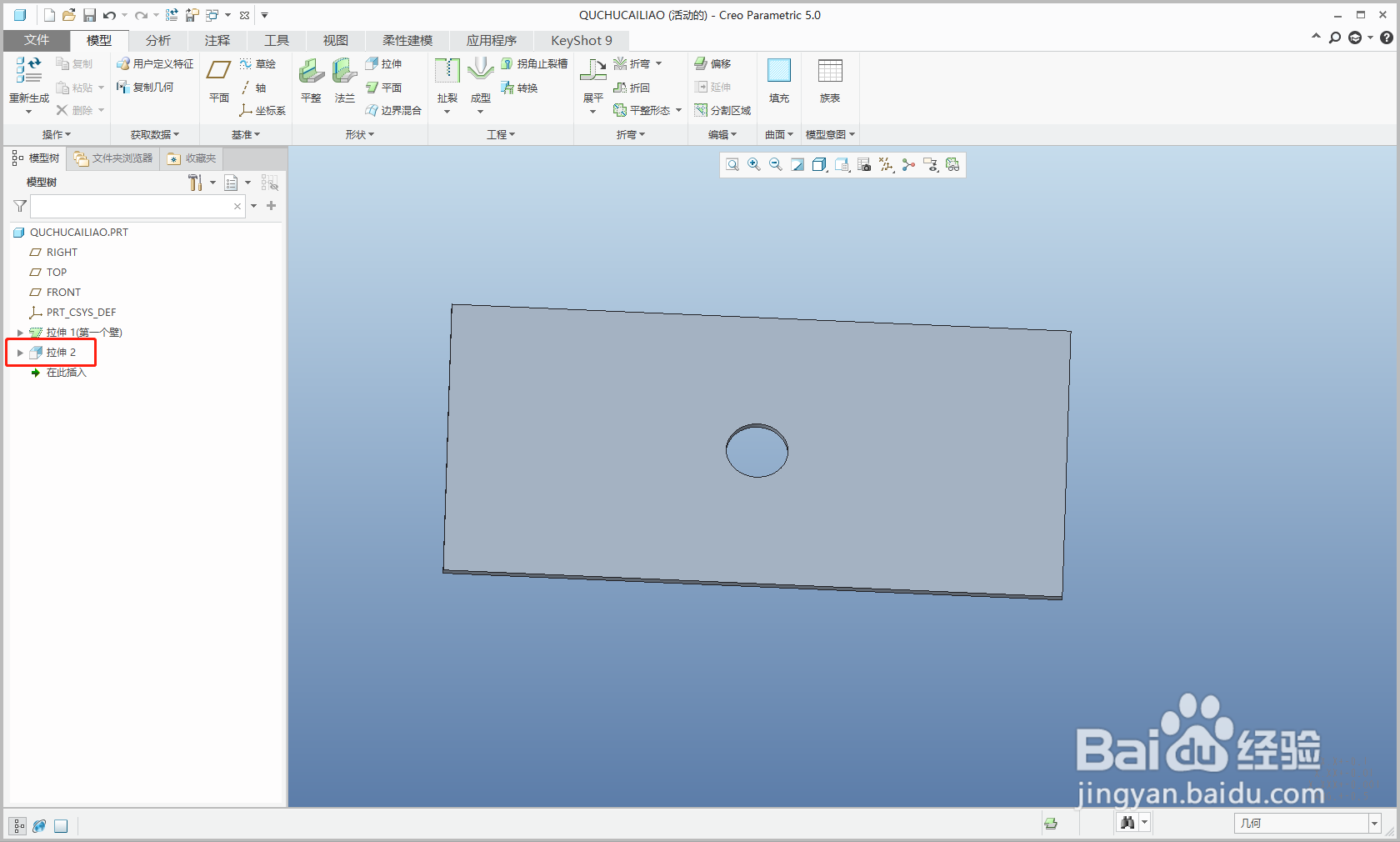

点选勾号，完成去除材料操作；

9/9

保存文件；

注意事项

1、选择正确的平面去除材料；

2、完成操作记得保存文件。
