本文介绍一下Altium Designer（简称AD）画原理图和PCB图的步骤，这里所用的AD版本为AD17。工具/原料more电脑环境：Altium Designer 17.1.5 ( build172 )方法/步骤1/14分步阅读

1、创建工程，新建“PrjPCB”文件。

2/14

2、画原理图，新建“SchDOC”文件。画原理图时，如果没有的器件自己绘制原理图库，同时绘制封装库，并在原理图库中指定原件封装，这样以后使用自己画的这一原理图封装就不用再手动添加封装了。系统自带的封装若不是想要的，还可以在属性里面指定封装。网络标号需要放在导线上，不能放在管脚上，否则可能不能检测到网络。电阻电容阻值大小写在元件的comment中，方便最后导出元件清单比较直观。

3/14

画PCB图，新建“PcbDoc”文件。然后切换到原理图下，到“设计”菜单下更新原理图到刚刚新建的“PcbDoc”文件。更新时，把room选项勾选去掉。

4/14

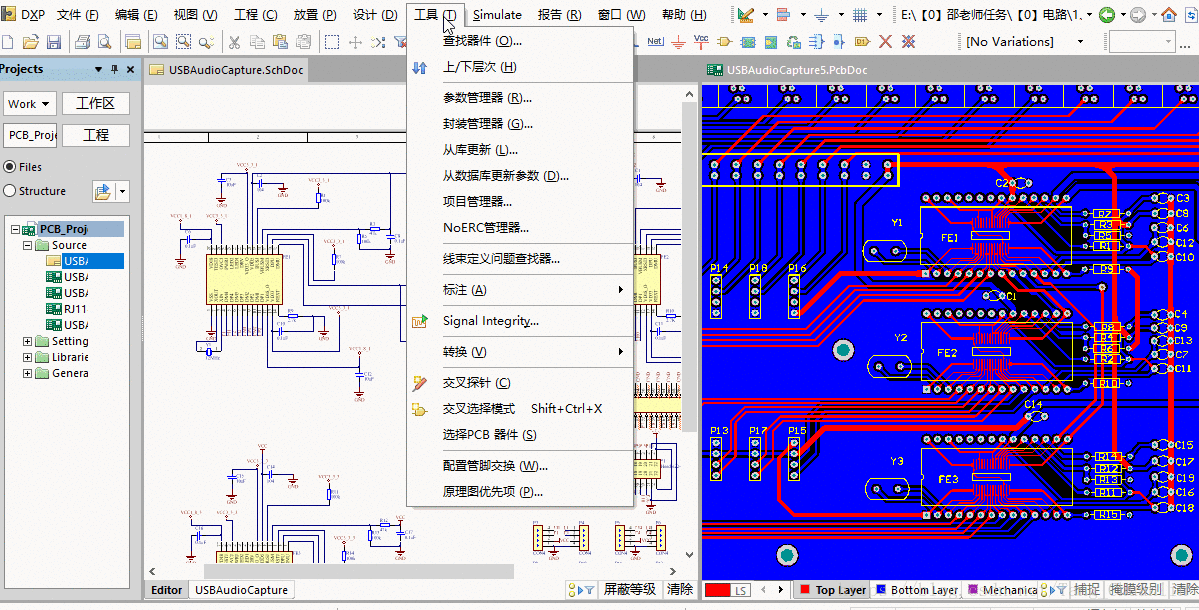

在画PCB图时，在“窗口”下点击“垂直分割”，将原理图和PCB图分别放到AD界面左侧和右侧。然后点击一下左侧的原理图窗口，在“工具”菜单下打开“交叉选择模式”，这样选中左侧原理图中的一部分元器件右侧的PCB窗口也选中了对应的元器件，这样就比较方便一部分一部分地进行PCB布局。

5/14

手动布局PCB元器件时遵循就近原则，布局好元器件后再开始手动布线。

6/14

大概布线完成后就可以根据实际的布局更改PCB板为合适的大小了。更改PCB板大小的方法：“视图”——“板子规划模式”，就可以绘制PCB板的大小了。

7/14

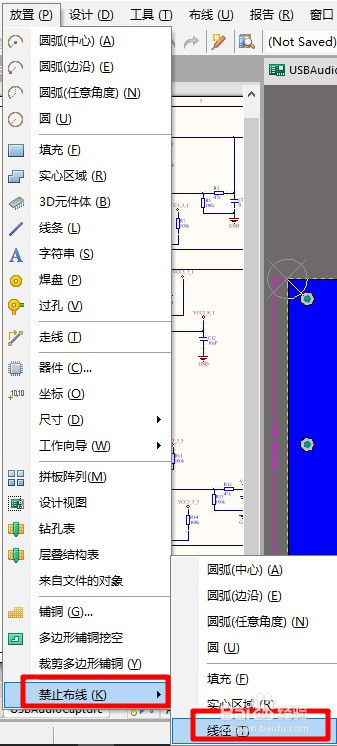

更改好PCB板的实际大小后，现在切换到keep-out layer层绘制PCB板的外边框。绘制外边框不能使用导线，要选择菜单“放置”——“禁止布线”——“线径”，然后才可以画PCB板的外边框。

8/14

切换到Mechanical1机械层，再选择菜单“放置”——“尺寸”——“线性尺寸”，点击PCB板边框角上的两个点量出PCB板的尺寸并放置。放置尺寸时按住空格键可切换需要测量的尺寸的方向。

9/14

在PCB板的四个角落放置螺丝孔，一般设置3.1mm的孔径，5mm的外径。

10/14

布线完成后添加滴泪。菜单“工具”——“滴泪”——“添加”——“确定”。注意：滴泪不能重复添加，若是要修改某根导线，则应该先移除全部滴泪，然后修改导线后重新添加滴泪。

11/14

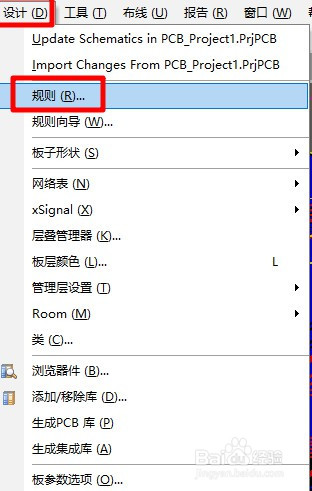

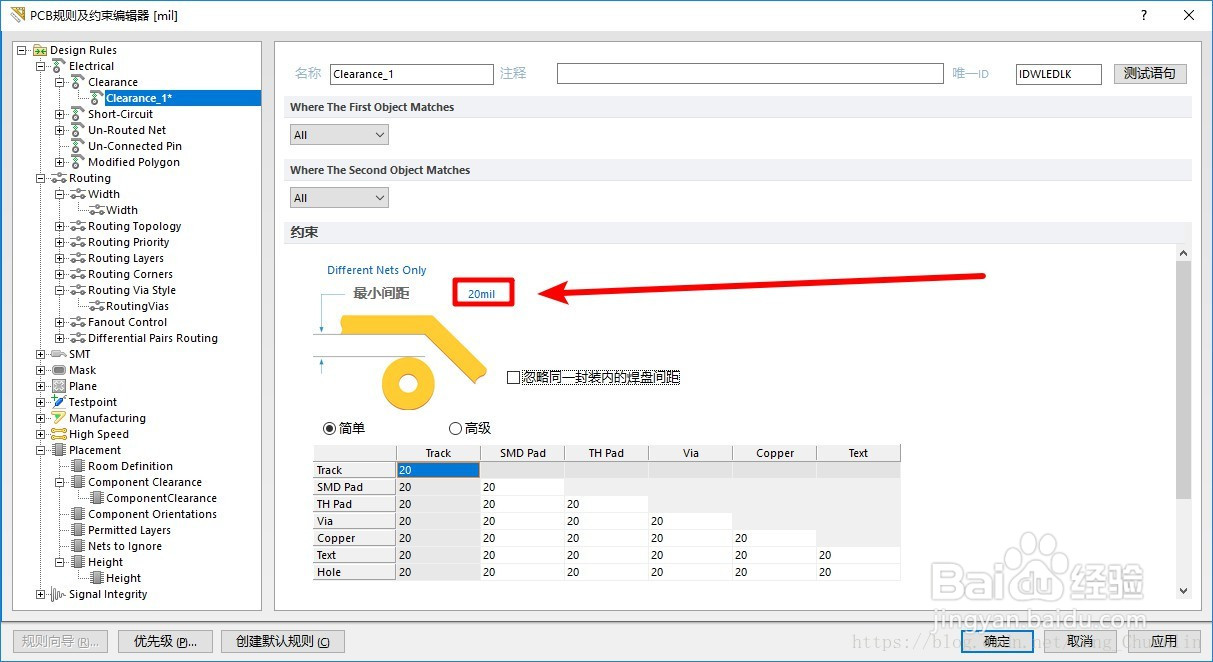

最后该覆铜了。在覆铜前应将布线规则中的Clearance（导线和焊盘间的距离）改为20mil，然后再覆铜。

12/14

点击菜单“放置”——“铺铜”进行覆铜。

13/14

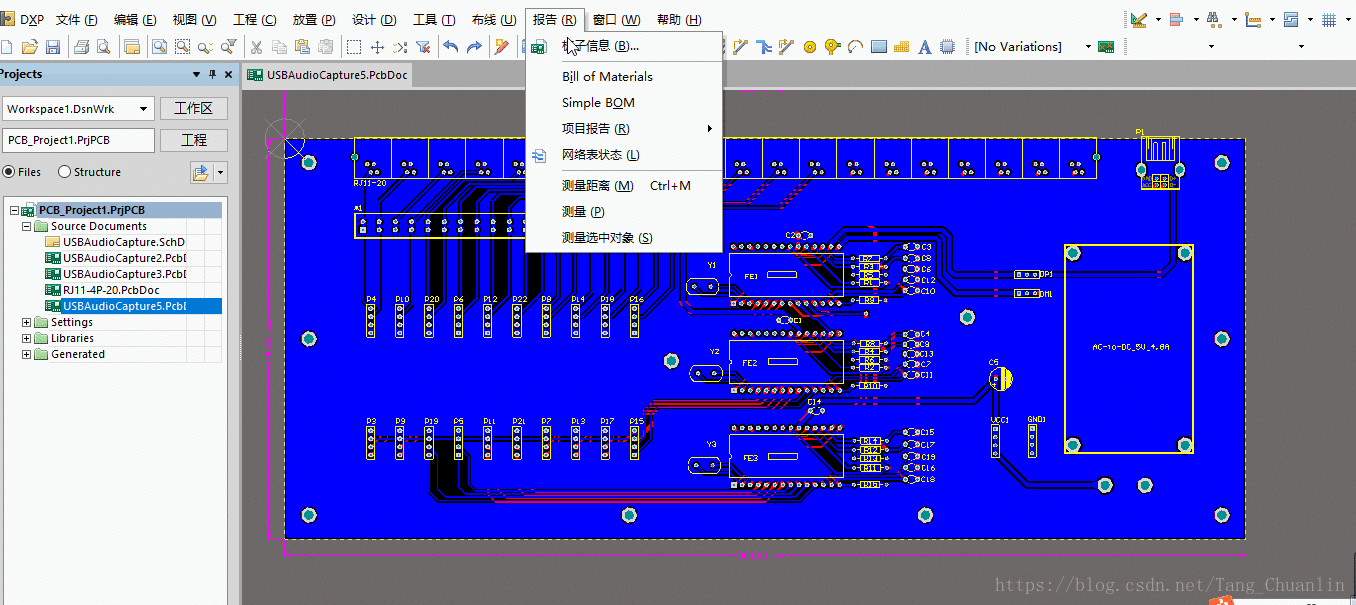

点击菜单“报告”——“板子信息”——“报告”—— 勾选上“Routing Information”——“报告”，弹出的网页上就会剩余的连接点数量，若为0，则说明全部连接点都连到一起了。若是不为0 ，则说明还有导线没有连接。需要回去检查PCB板上哪里的导线没有连接。

14/14

若是PCB板上有导线没有连接，则回到PCB板中，按住“ shift + s ”，就可以查看到哪些导线没连接。
