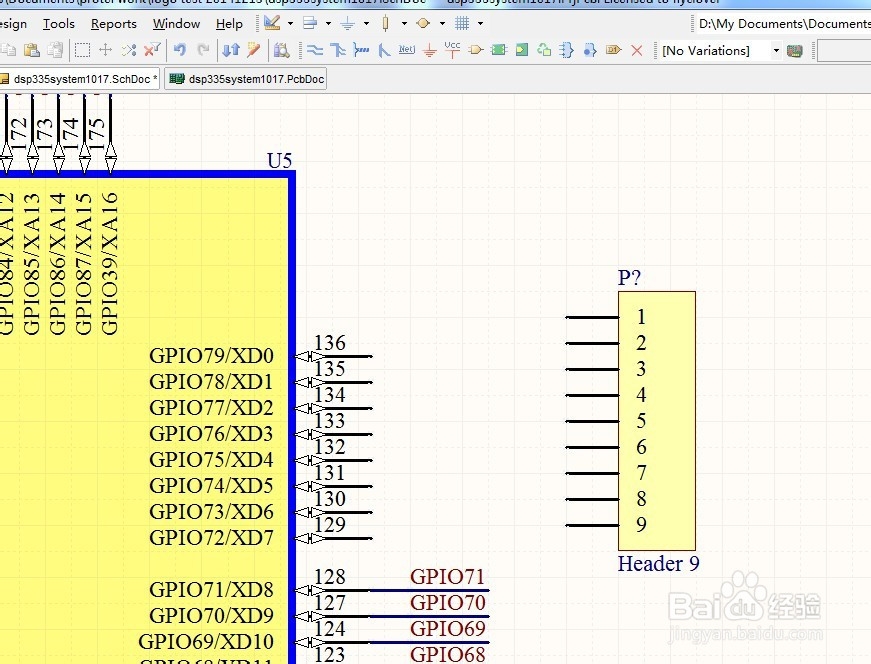

首先打开Altium designer，并打开原理图，在原理图中放置好元器件位置

这里我们只考虑单张原理图，层次原理图（母子图）较为复杂，暂时先不考虑，首先最常规的元器件连线方式就是使用wire将元器件连接起来。

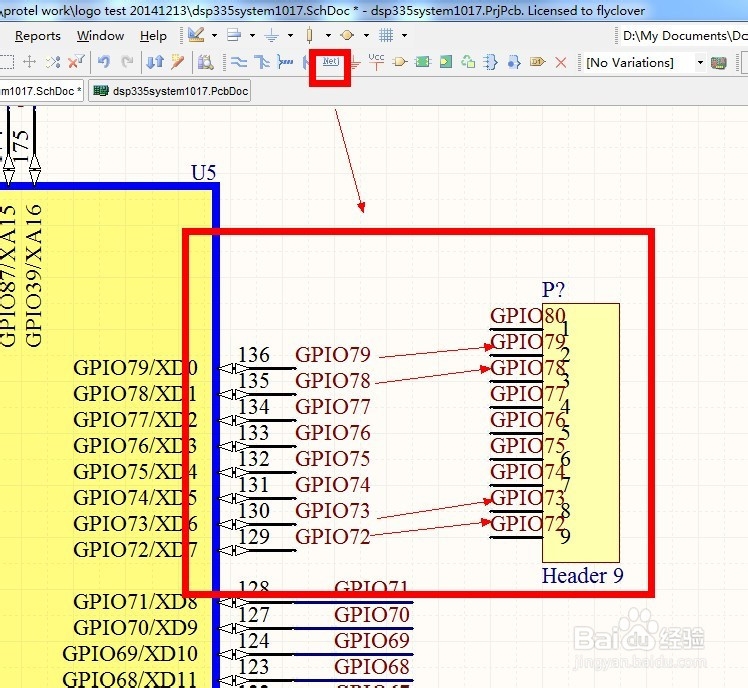

第二中方式是使用网络标号，相同的网络标号表示电气上的连接关系，和用wire直接相连是一样的效果，在这张图里面貌似没有必要，但在复杂的原理图里面是非常必要的。网络标号的名字可以任意命名，一般采用容易理解的命名方式。

如果网络标号由于贴的元器件太紧而无法全部显示时，可以选中想要拖动的网络标号，按住ctrl键，然后用左键拖曳拉长。

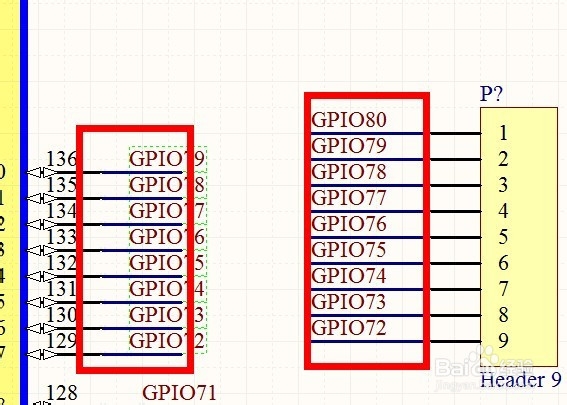

成组的电气连接，还可以使用总线方式，总线方式多用在总线中，主要用来规格化原理图连线，真正的电气关系还是靠网络标号来表示的。

为了进一步规范原理图连线，还可以将总线和网络标号连接起来使用，在总线上用网络标号，这样不用连接，也表示总线上对应的相同网络标号的支线有着电气连接。
