cadence软件是一款受电子爱好者欢迎的原理图和PCB设计EDA，工程师可以利用该软件进行PCB设计和版图设计。本篇经验主要是介绍放置网络标号的方法。品牌型号：HUAWEIMatebook D系统版本：win10企业版软件版本：cadence16.6方法/步骤1/6分步阅读

第一步，从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；

2/6

第二步，打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3/6

第三步，可以看到原理图设计中有交叉的电气走线，这种情况就可以用网络标号这个工具，让走线看起来更加美观；

4/6

第四步，选择工作区右侧工具栏中的“place net alias”;

5/6

第五步，然后在弹窗中写入定义的网络标号，比如USB DATA相关的USB_DP,USB_DN;

6/6

第六步，如果要让两个线连接到一起，就把相同的网络标号放到两条线端，或者放置在元器件的引脚上；

总结1/1

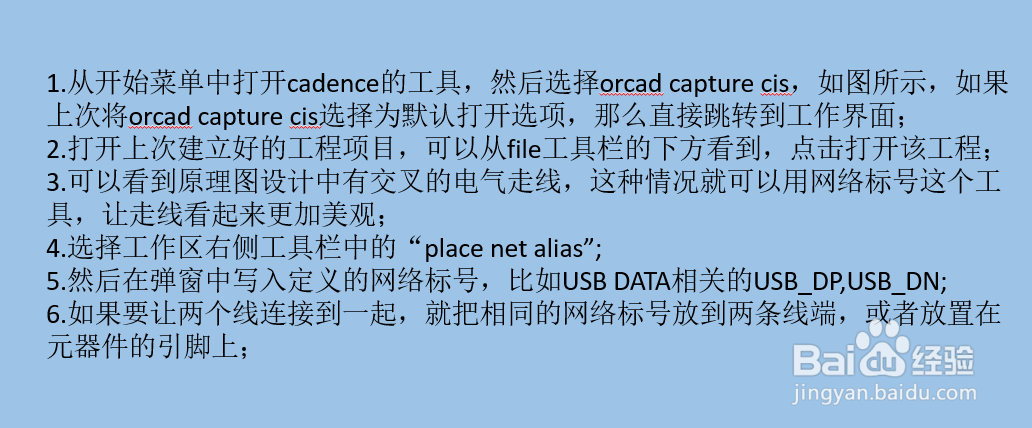

1.从开始菜单中打开cadence的工具，然后选择orcad capture cis，如图所示，如果上次将orcad capture cis选择为默认打开选项，那么直接跳转到工作界面；

2.打开上次建立好的工程项目，可以从file工具栏的下方看到，点击打开该工程；

3.可以看到原理图设计中有交叉的电气走线，这种情况就可以用网络标号这个工具，让走线看起来更加美观；

4.选择工作区右侧工具栏中的“place net alias”;

5.然后在弹窗中写入定义的网络标号，比如USB DATA相关的USB_DP,USB_DN;

6.如果要让两个线连接到一起，就把相同的网络标号放到两条线端，或者放置在元器件的引脚上；
