本经验主要演练花朵的绘制方法和步骤，让读者学习和掌握运用特性面板等修改对象的属性工具/原料moreauto cad软件熟练运用特性面板修改对象属性方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项
正常启动auto cad2013软件，选择“文件|保存”菜单命令，将其保存为“花朵.dwg”.

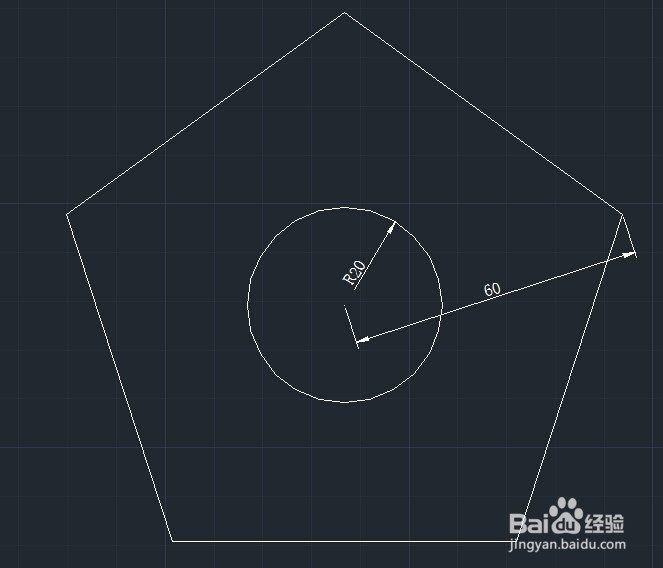

2/8执行“圆”命令（c）,绘制一个半径为20mm的圆，再执行“多边形”命令，绘制一个内切于圆的正五边形，具圆半径为60mm.

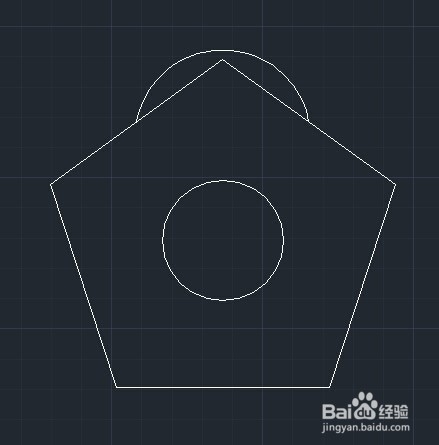

3/8选择“绘图|圆弧|起点、端点、半径”菜单命令，过五边形上侧二条边的中点，绘制半径为29mm的圆弧。

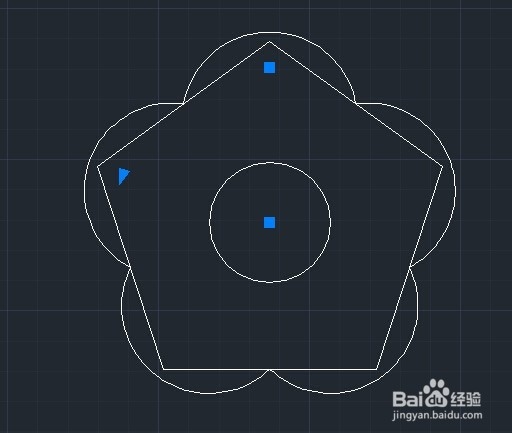

4/8执行“阵列”命令（AR），选择上一步所绘制的圆弧对象，再选择“极轴”选项，设置捕捉内圆心点作为阵列的中心点，再设置阵列数为“5”，从而完成对圆弧进行阵列。

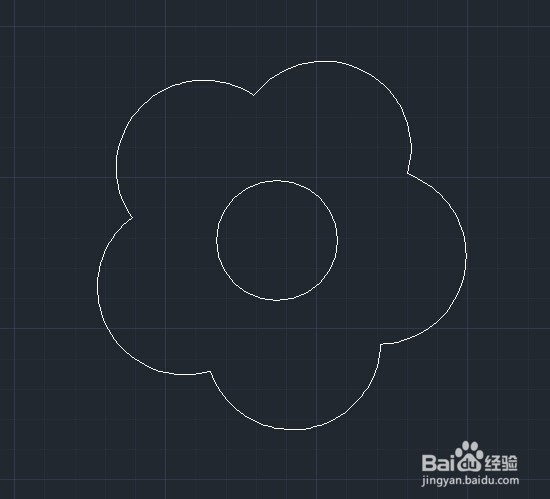

5/8执行“删除”命令（E），将五边形删除；再执行“施转”命令，围绕圆心将圆弧旋转45度。

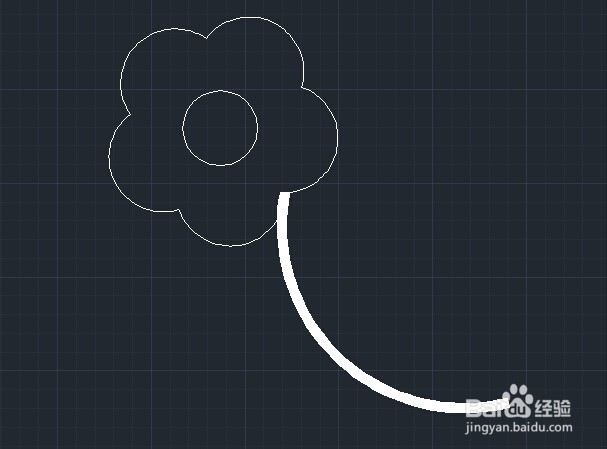

6/8执行“多段线”命令，设置起始宽度为5mm,端点宽度为5mm,绘制一条如图所示的圆弧。

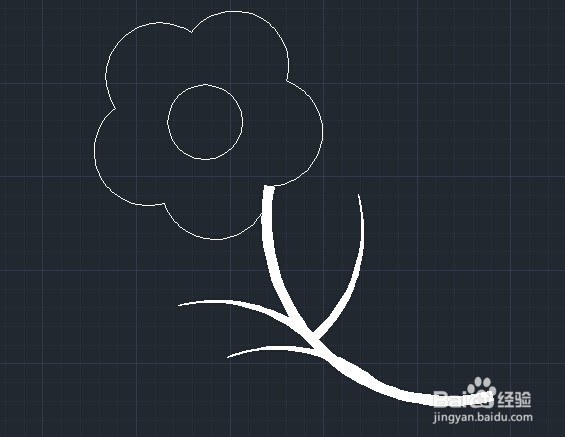

7/8再执行“多段线”命令（pl）,设置起始宽度为0，端点宽度为5mm,绘制一条圆弧，并通过执行“复制”命令（co）,再复制出二条多段线，最后依次分别选择多段线，拖动多段线夹点位置，绘制图示图形。

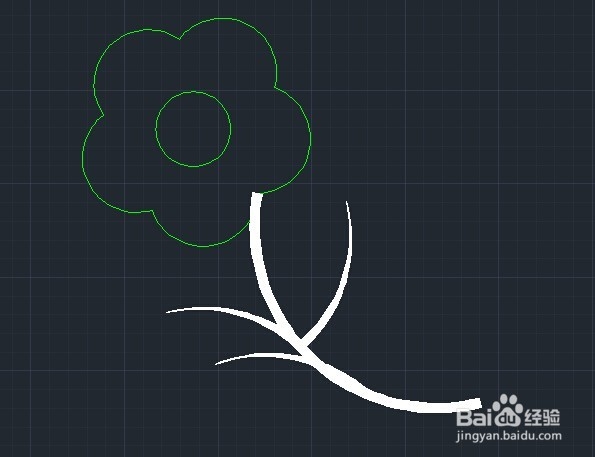

8/8按组合键【ctrl+1】,打开特性面板，在特性面板下拉列表中，将花朵的颜色改为绿色。至此，花朵图块绘制完成，进行保存。
