我们在划分二维网格时，经常是将几何模型先导入到hypermesh中，对薄壁几何进行抽中面，再对抽完中面后的几何进行网格划分，下面就教大家如何在hypermesh中对几何进行抽中面。工具/原料morehypermesh抽中面方法/步骤1/6分步阅读

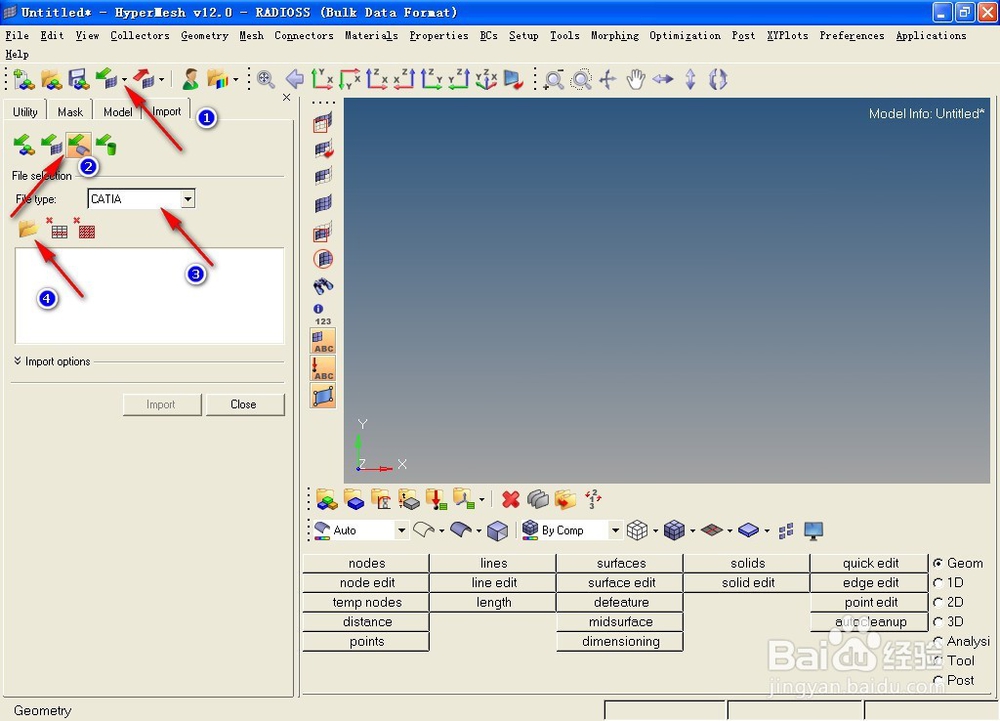

首先我们启动hypermesh软件，单击import按钮，并在选项中选择import geometry，将文件类型切换为CATIA；

2/6

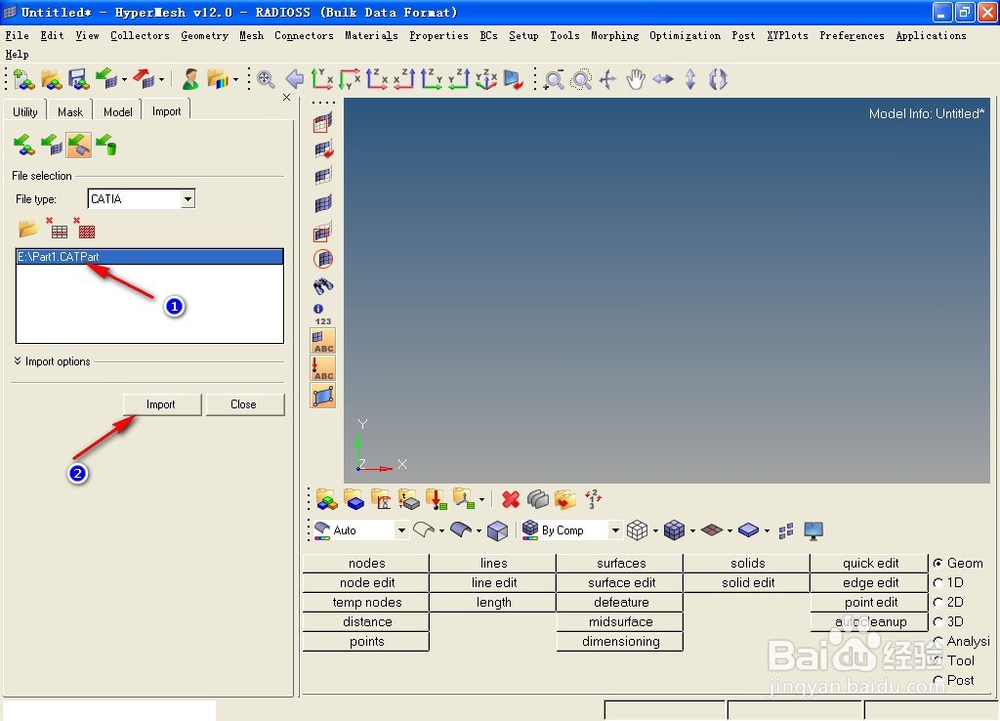

单击文件夹，选择CATIA文件存放位置，双击选择文件，然后单击下方的import导入命令；

3/6

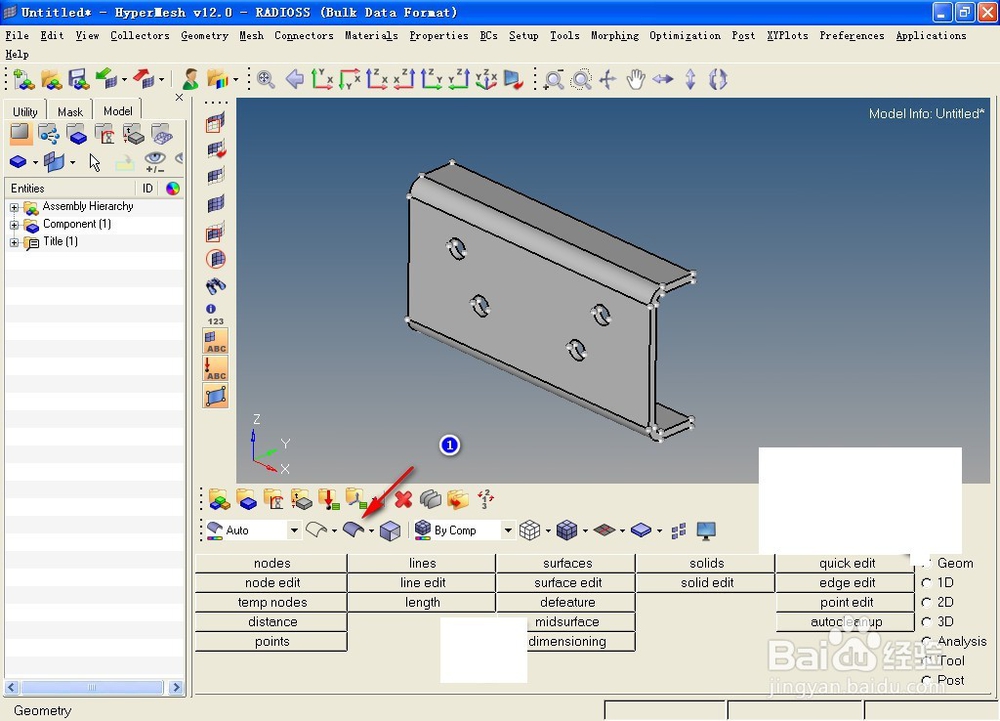

这样我们就将CATIA模型导入到hypermesh中了，初始显示方式为线框模式，将其切换至带面显示，如下图所示；

4/6

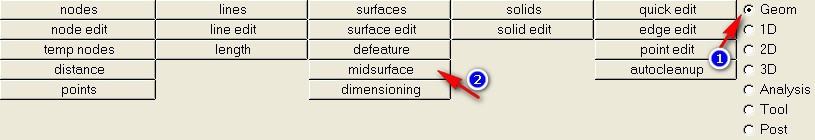

在右侧工具面板中勾选中Geom，并在第三列中的第四行选择midsurface命令，及几何抽中面；

5/6

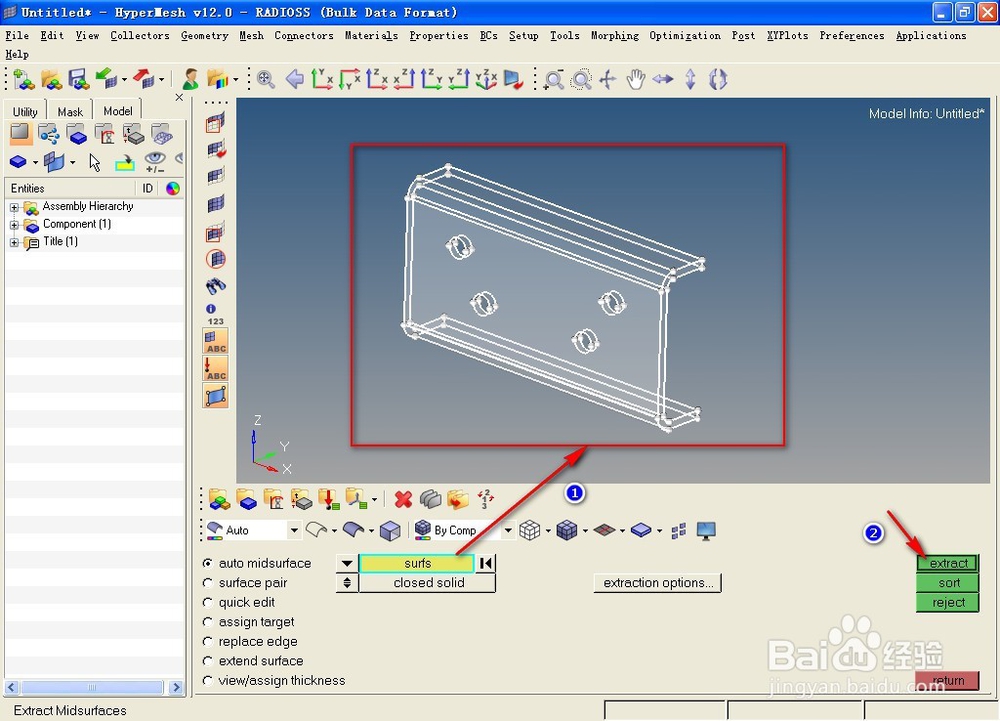

进入命令栏中，勾选第一个选项auto midsurface，然后点击surfs，并在视图区框选模型，并单击extract命令；

6/6

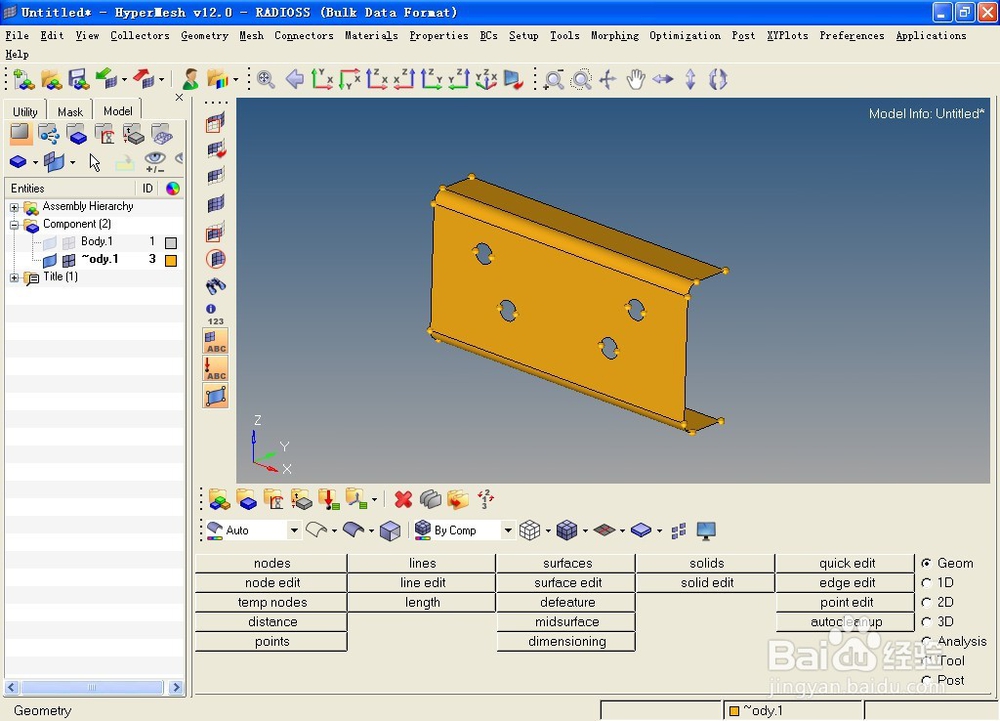

这样薄壁折弯件就会自动生成一层薄壁几何面，即为此几何实体的中面，抽中面操作完毕。
