订阅使用CAD绘制信号强度衰减图形符号
来源：网络收集 点击： 时间：2024-04-11【导读】：
介绍使用CAD绘制信号强度衰减图形符号的具体步骤。工具/原料moreCAD2017方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
CAD制图CAD信号强度衰减

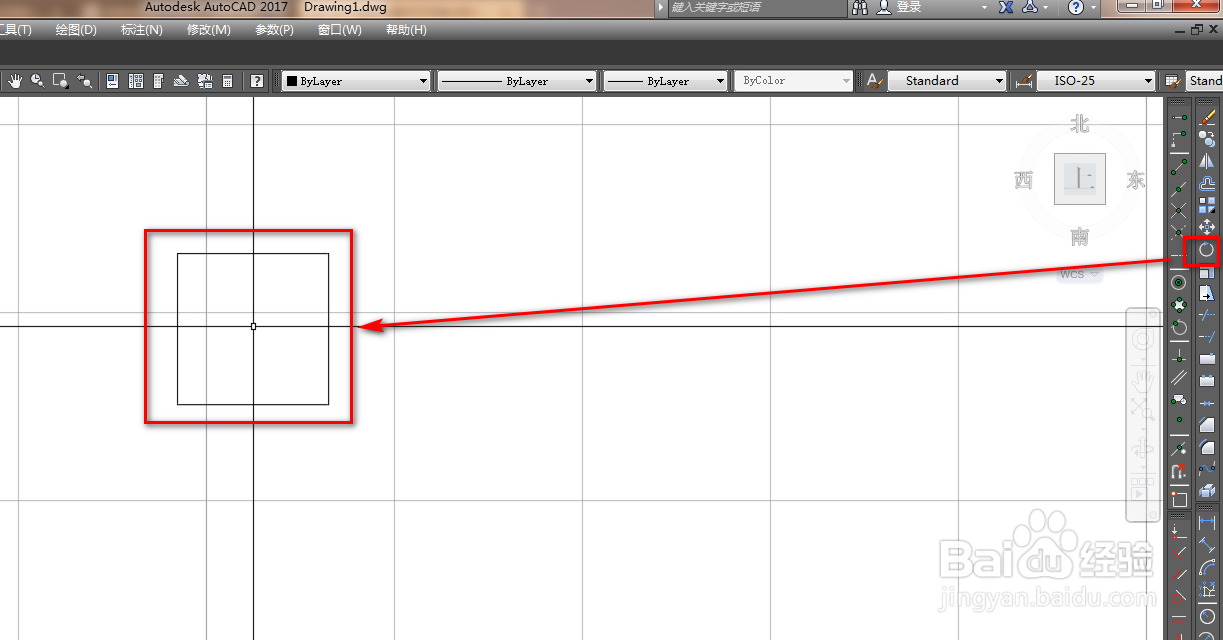

打开CAD，使用多边形工具，绘制一个正方形，如下图。
2/10使用旋转工具，将其旋转45度，如下图。

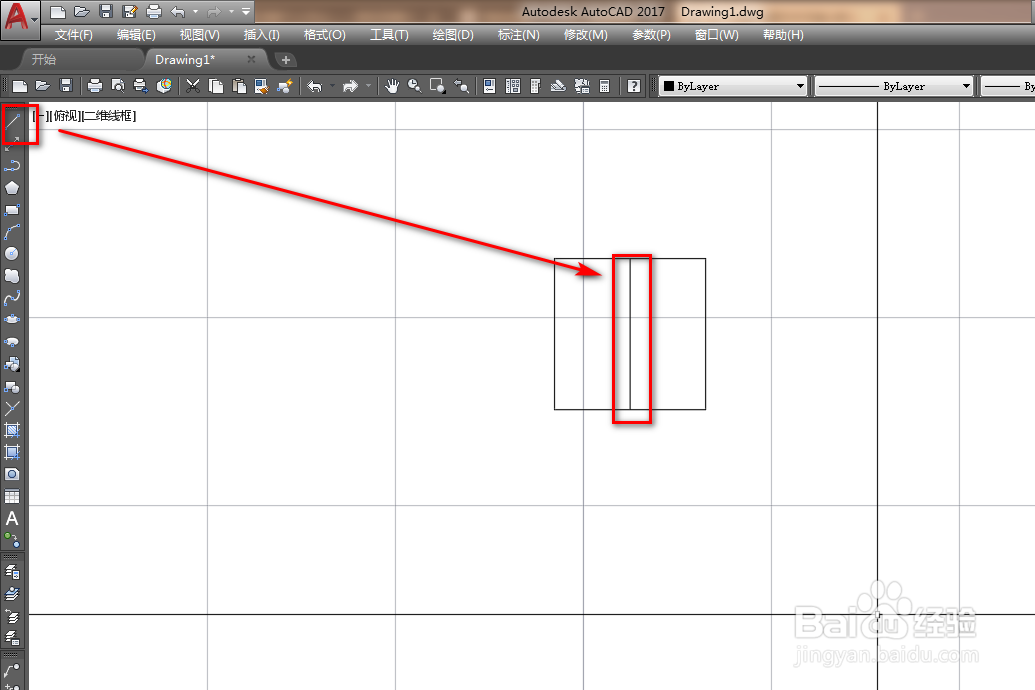

3/10使用直线工具绘制一条竖线，将正方形一分为二，如下图。

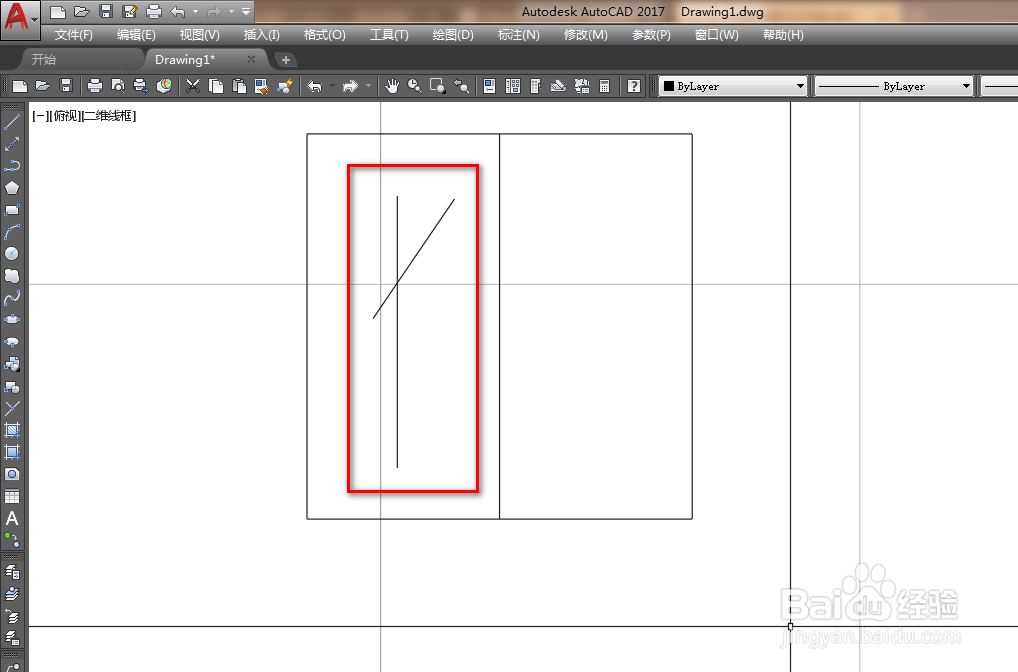

4/10使用直线工具绘制两条线段，如下图。

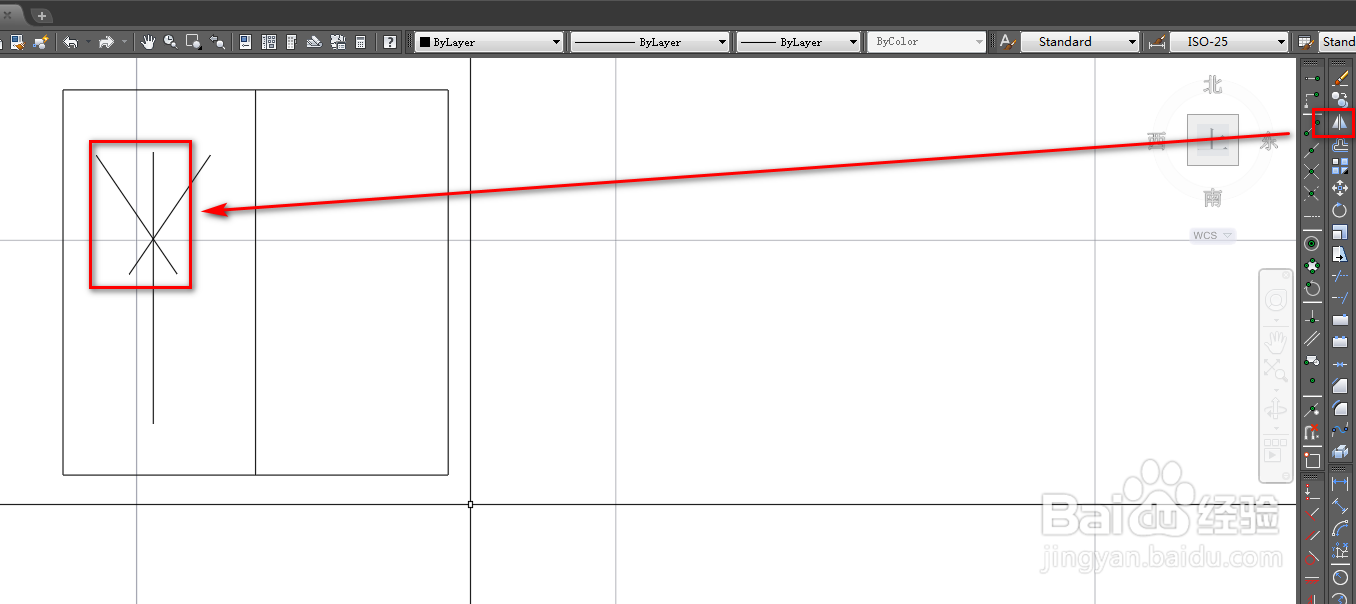

5/10使用镜像工具，将其中短的斜线做镜像，如下图。

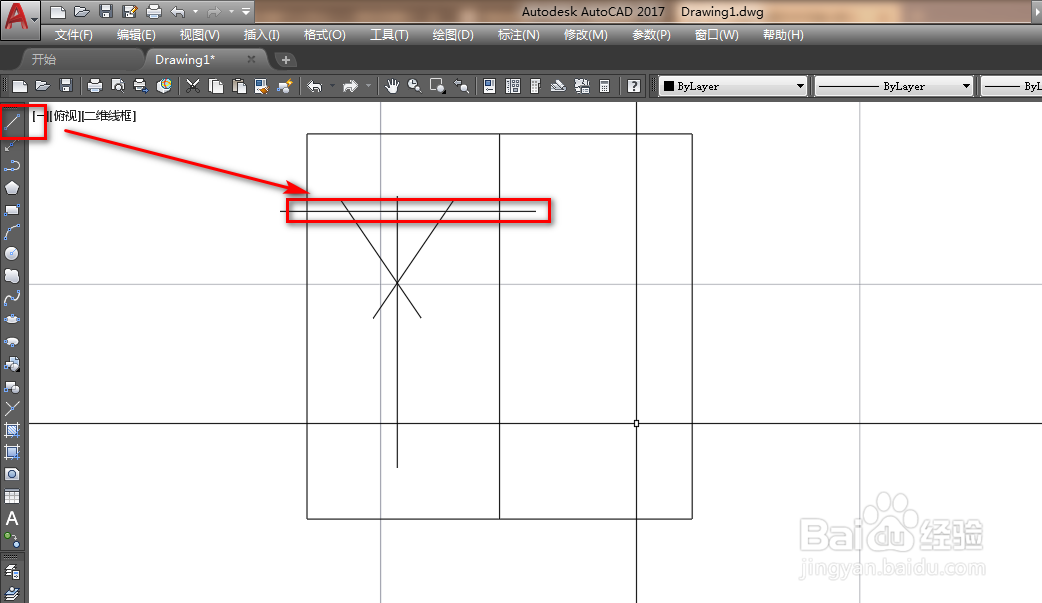

6/10使用直线工具绘制一条横线作为辅助线，如下图。

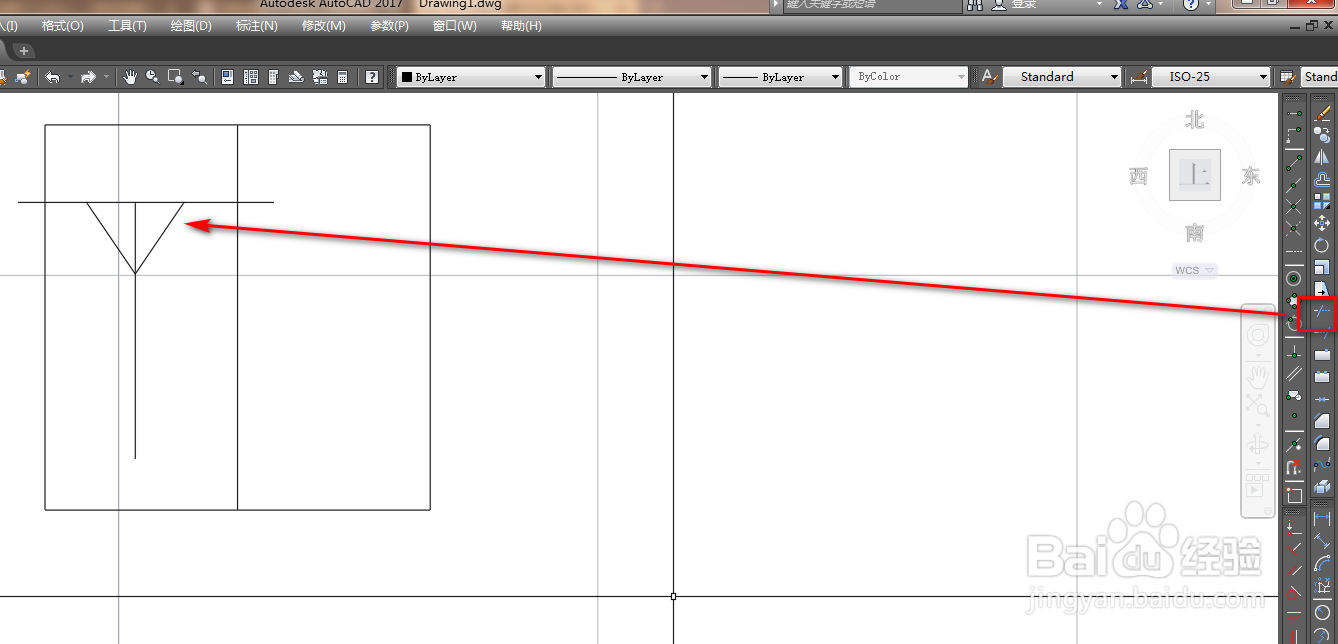

7/10使用修剪工具，将多余的线段修剪掉，如下图。

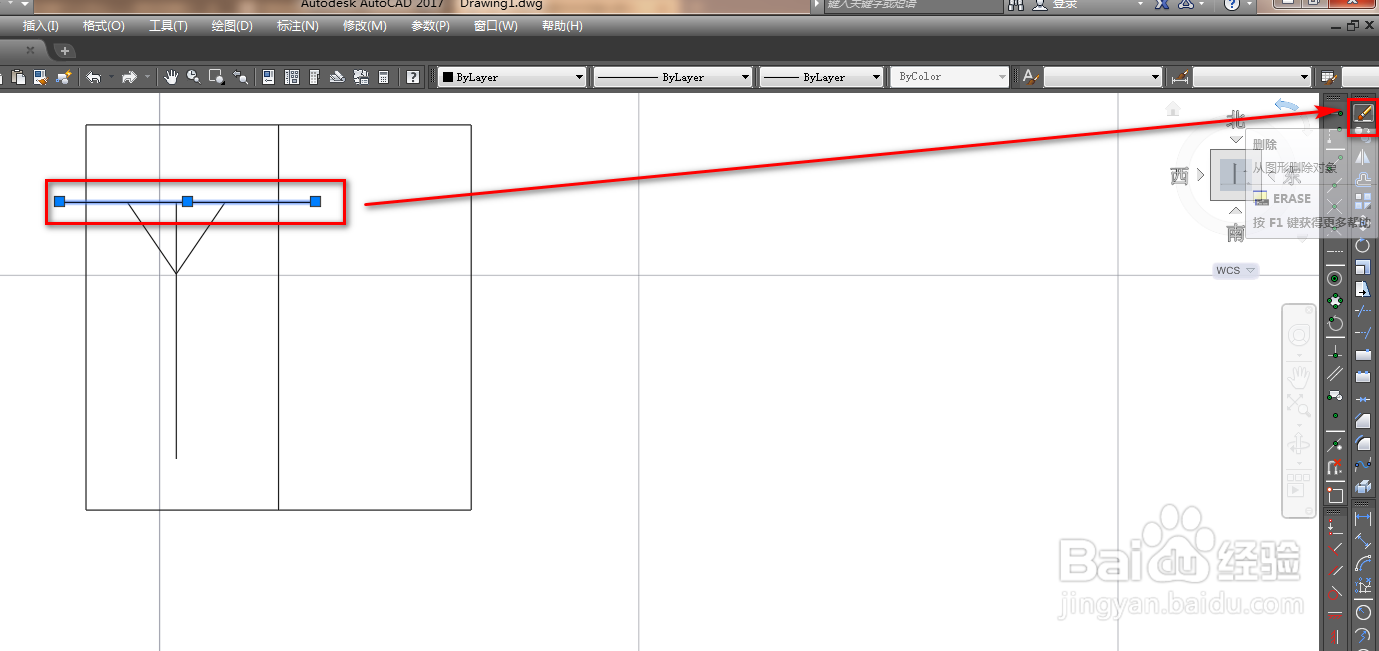

8/10将辅助线使用删除工具删除，如下图。

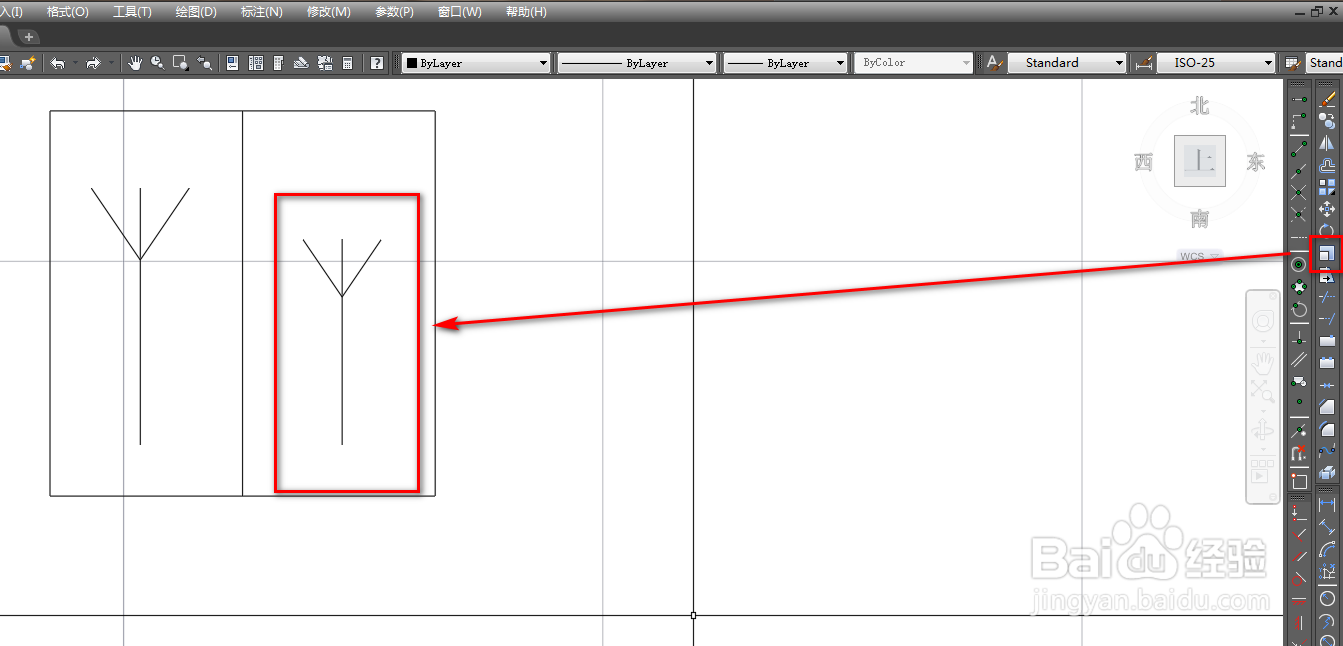

9/10使用复制工具，将绘制的天线符号进行复制，如下图。

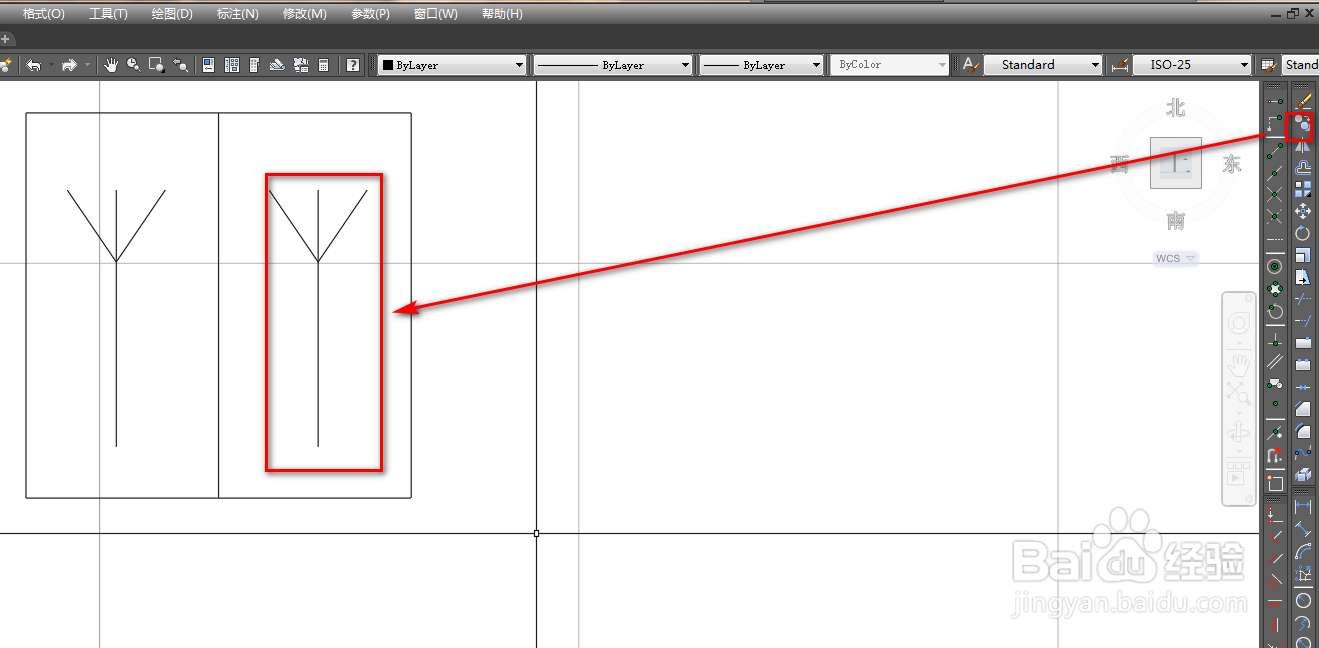

10/10使用缩放工具，将天线图示进行缩放0.8的比例因子，就得到了我们需要的信号强度衰减图形符号，如下图。
