该经验给大家分享一篇SolidWorks如何统一设置钣金零件的厚度和折弯半径的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

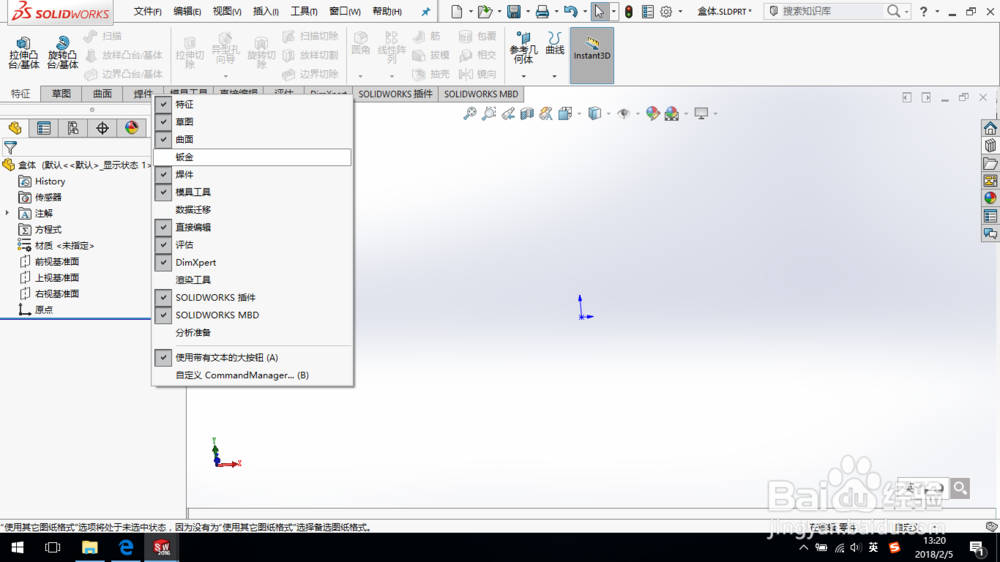

打开SolidWorks，新建一个零件模型。右键单击命令管理栏空白处，激活钣金工具。

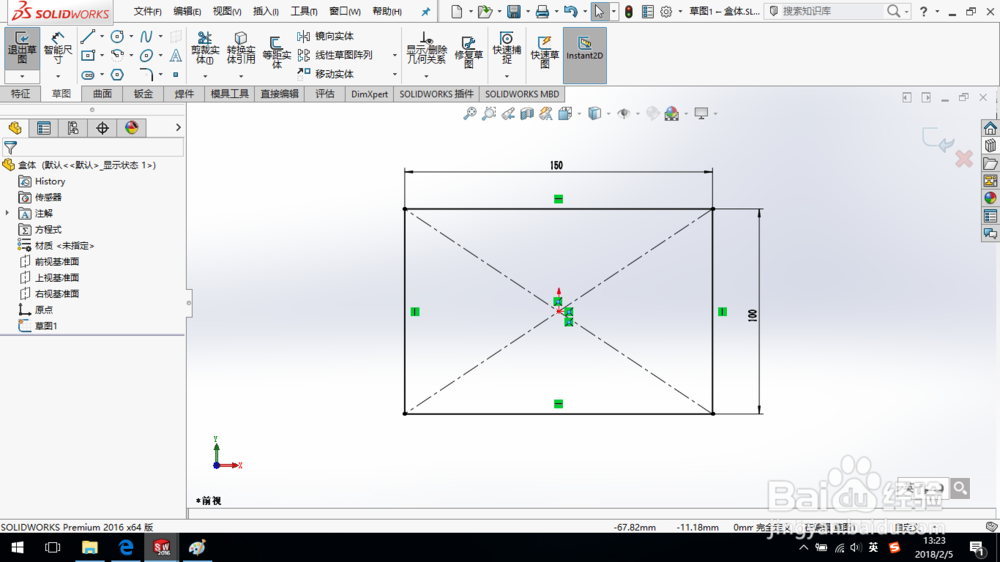

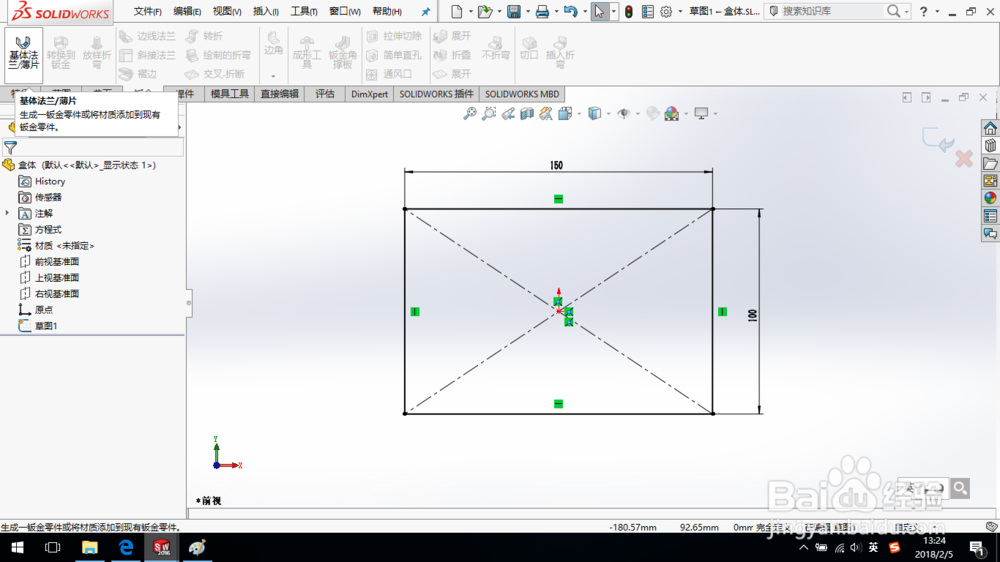

2/7在前视基准面绘制草图。单击“钣金—基体法兰/薄片”命令。

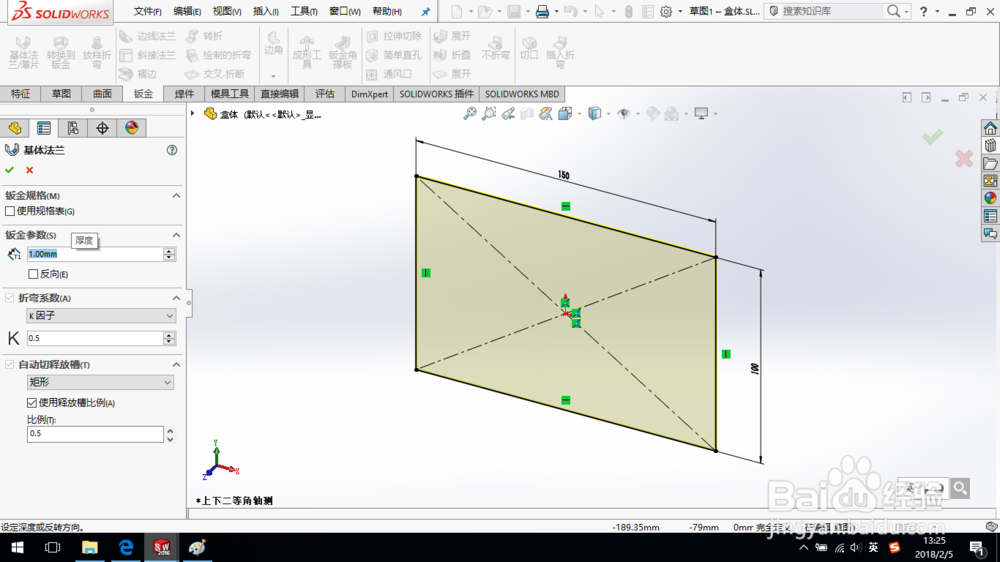

3/7在基体法兰对话框中设置厚度为“1 mm”。此时在接下来的钣金特征中，钣金厚度将默认为“1 mm”。单击确定。

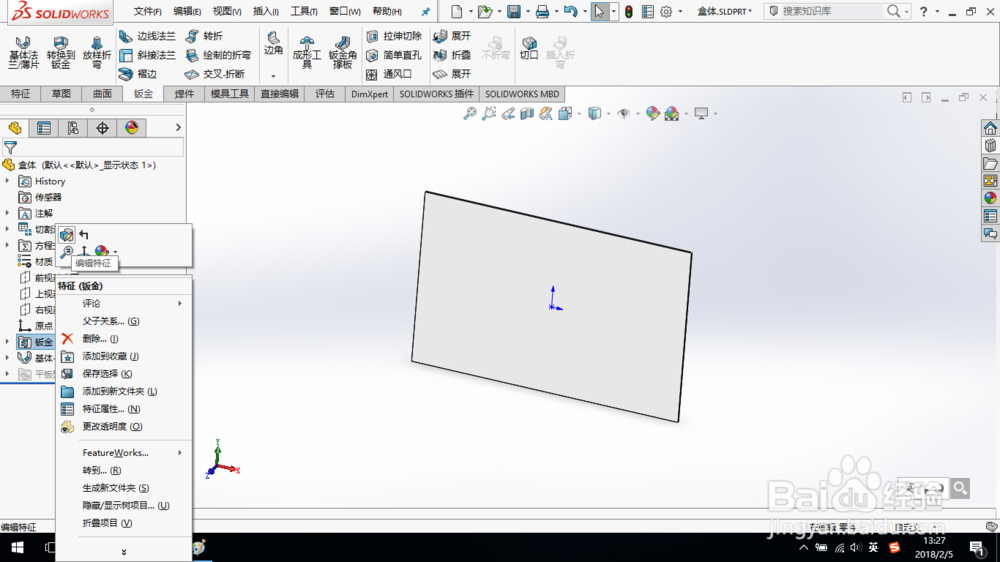

4/7右击“钣金”，单击“编辑特征”，对整个钣金实体参数进行设置。

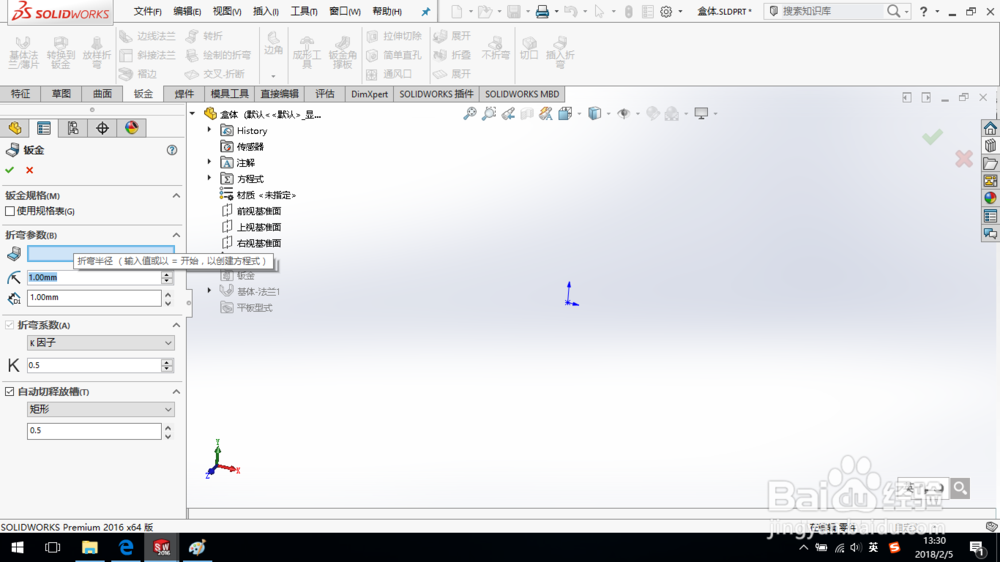

5/7在钣金对话框中，统一设置折弯半径和钣金厚度，设置折弯半径为“1 mm”，钣金厚度为“1 mm”。钣金实体的参数以此为标准，将会自动作出相应的修改。

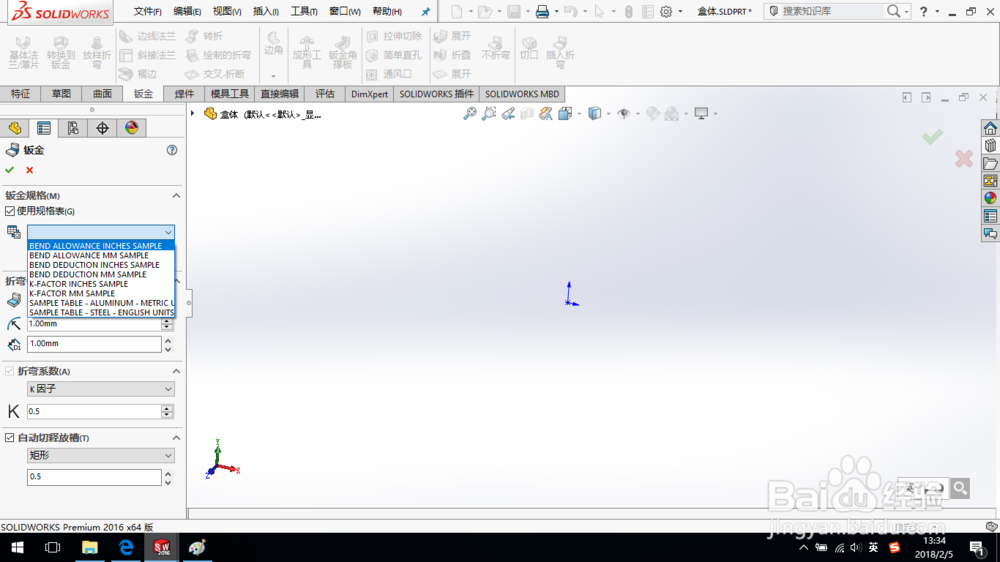

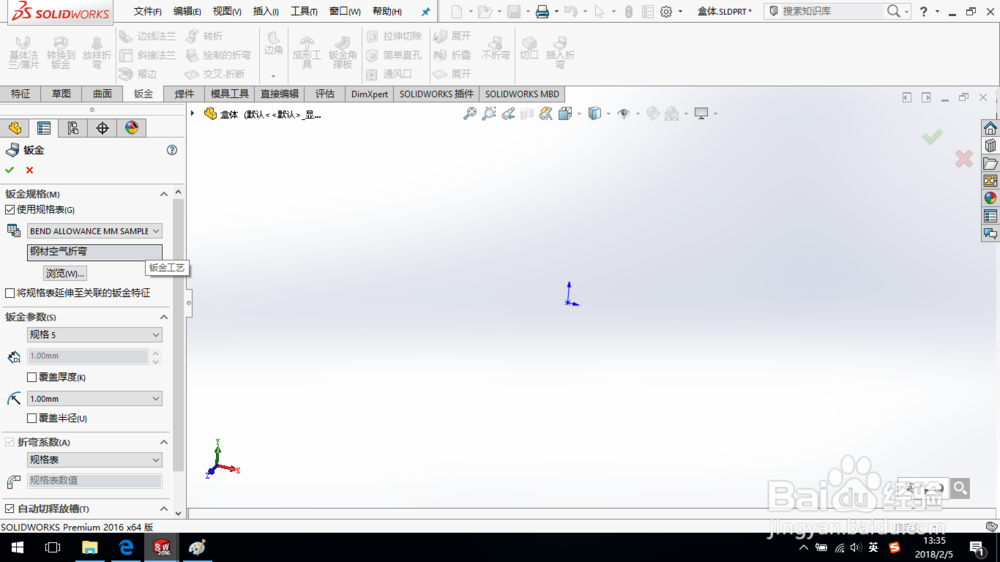

6/7在钣金对话框中，也可以使用规格表。使用规格表后，钣金实体的厚度及折弯半径等参数将使用规格表中的标准数据。

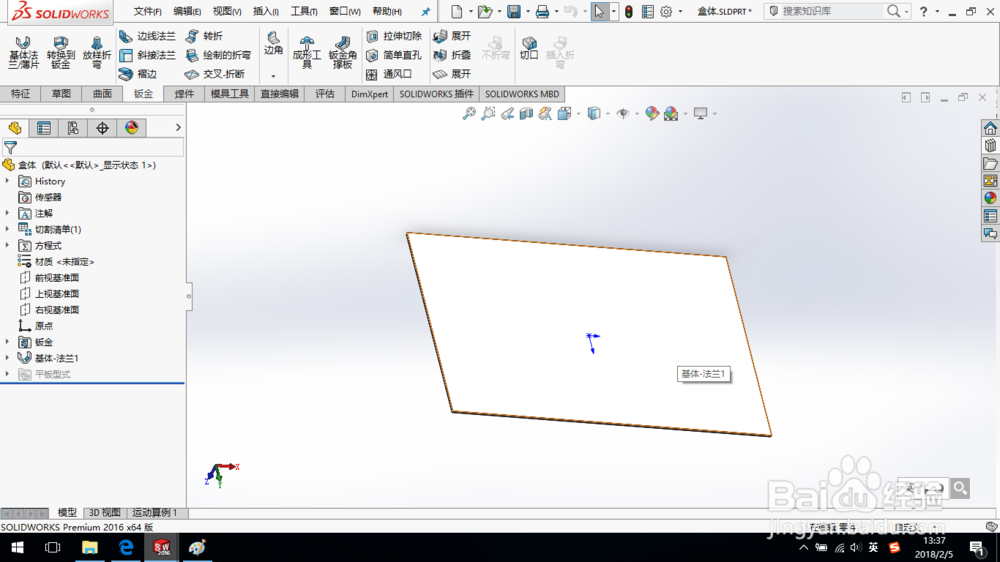

7/7单击确定，退出钣金对话框，完成钣金实体参数统一设置。
保存零件模型。
注意事项有问题可以留言。
