软件中统计工具，可以计算出有限元模型中单元、几何曲面、几何实体的总面积、体积、质量信息。对于单元网格（FE），通常除了rbe2等单元，每种FE都有质量属性。HyperMesh中，在全选或部分选中后，可以统计出其质量、面积等三种结果；而对于几何部分，通常只可统计出面积、体积部分。接下来介绍，如何使用进行计算工具。工具/原料more装有HyperMesh电脑一台方法/步骤1/6分步阅读

打开软件，可以打开或新建FE模型，会有下图提示，需要根据该模型的模版，进行类型选择，选择完成，点ok即可。

2/6

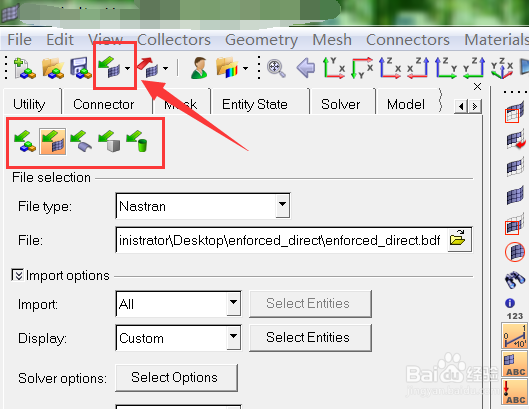

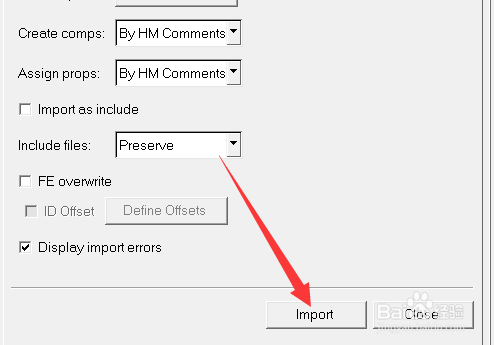

进入后，通过图1，箭头指的导入按钮，可打开该浏览器，其中框选了5个按钮，即有五中导入类型，根据需要选择。选择完成，如图2，最下方有Import，点击即可开始导入。

3/6

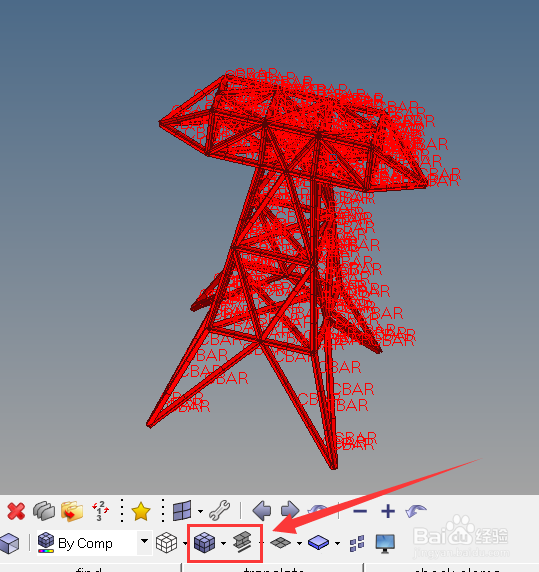

等待导入完成，可在图形区看到该模型，通过图中框选内的两个按钮，可以切换单元显示，将1D单元用实体显示出来。

4/6

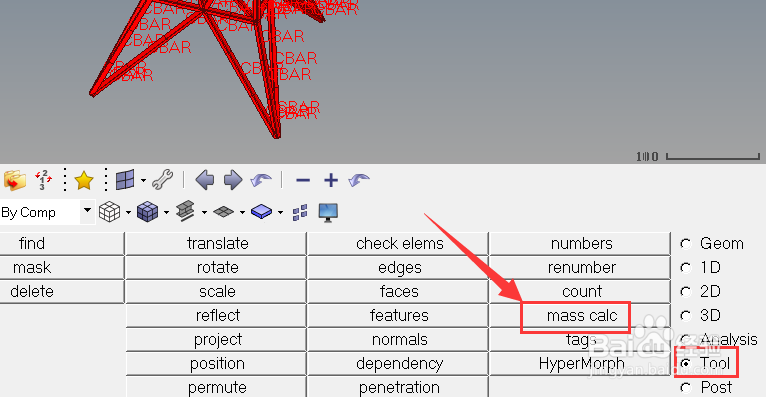

此时如下图，点击Tool，切换到该页，可看到mass开头的工具，点击进入设置界面，进行单元选择。

5/6

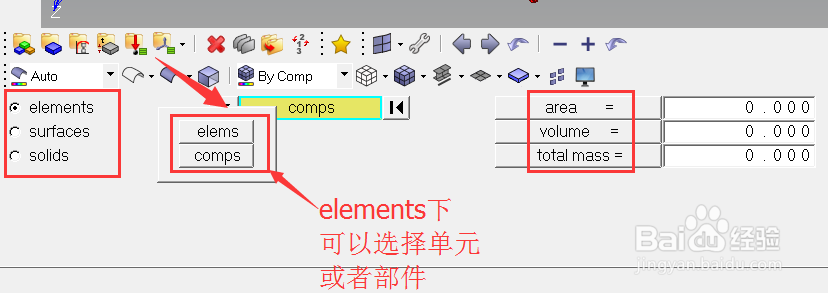

进入mass界面，可以将类型选择为单元、面或实体，对于单元可统计出质量、体积等，而对于后两者，只能计算出面积、体积。在单元选择模式下，选择的对象还可设为单元或部件，这里设为单元。

6/6

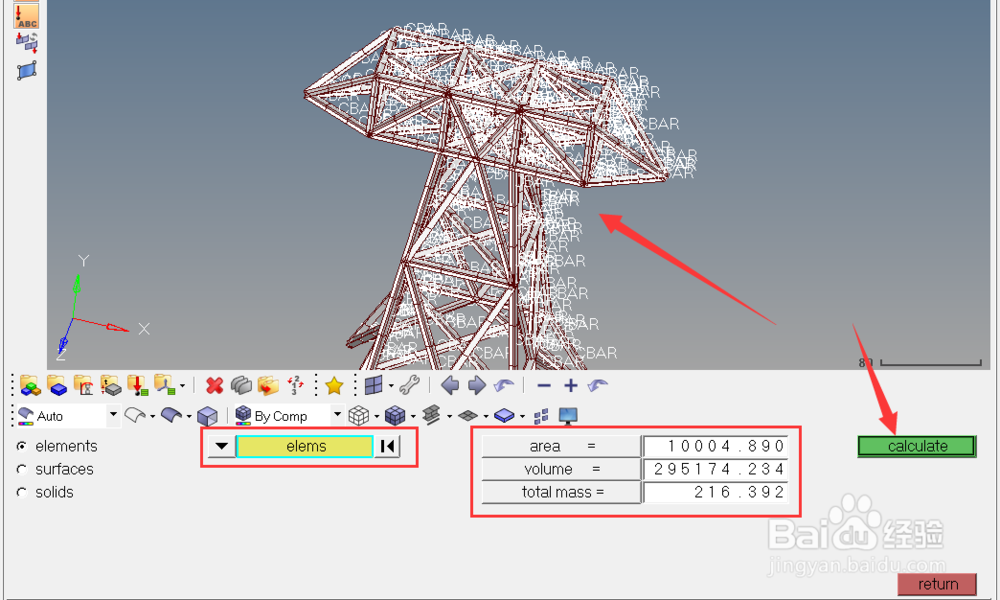

如下图单元模式下，选择需要统计的部分后，点击右侧计算按钮，即可算出结果。对于实体及面的统计，同理。

注意事项

用好shift加鼠标左键，可以框选出内容。
