三维软件的使用对于个人工作来讲是非常便利直观的，在这里给大家带来几节CATIA三维制图的教程。首先给大家讲解一下轮廓线与矩形工具的使用方法。工具/原料more安装了catia三维制图软件有学习CAITA软件的兴趣轮廓线的使用方法1/3分步阅读

首先打开Catia三维制图软件，点击开始，选择机械设计命令，在弹出的对话框里选择零件设计，弹出新建零件对话框，设置好零部件名字就可以点击确定进入到操作页面。

2/3

点击任一坐标平面，进入到草图。首先认识一下轮廓线的图标，如图标出所示即为轮廓线的图示。

3/3

点击轮廓线的图标，进行草图绘制。轮廓线的使用会使草图的绘制非常便利和快捷，因为我们可以同时完成整个图像的轮廓绘制。轮廓线在绘制过程中，一直呈现不可编辑状态，直到首尾相接之后即可完成整个轮廓的绘制

矩形工具的使用1/4

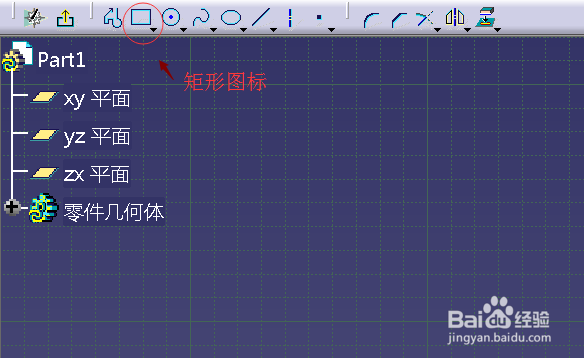

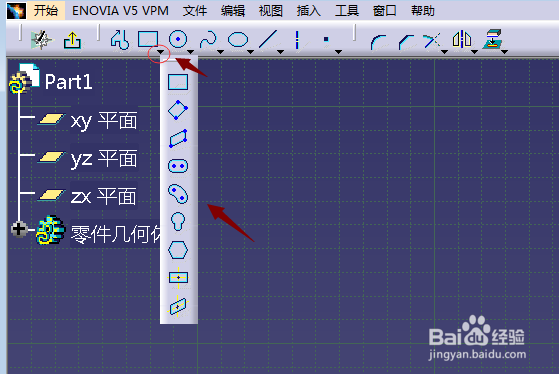

点击任一平面进入草图，首先认识一下矩形的图标，如图所示。通过点击矩形图标下的下拉三角，可呈现一系列图形绘制的方法。如多边形、平行四边形

2/4

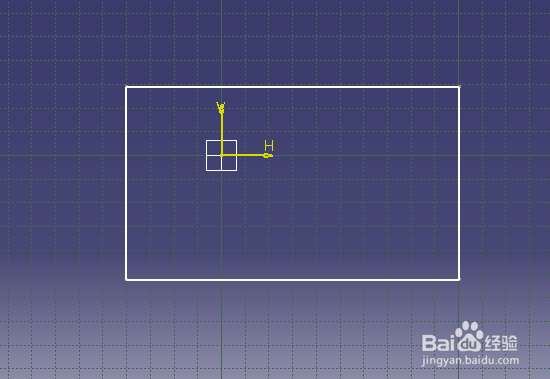

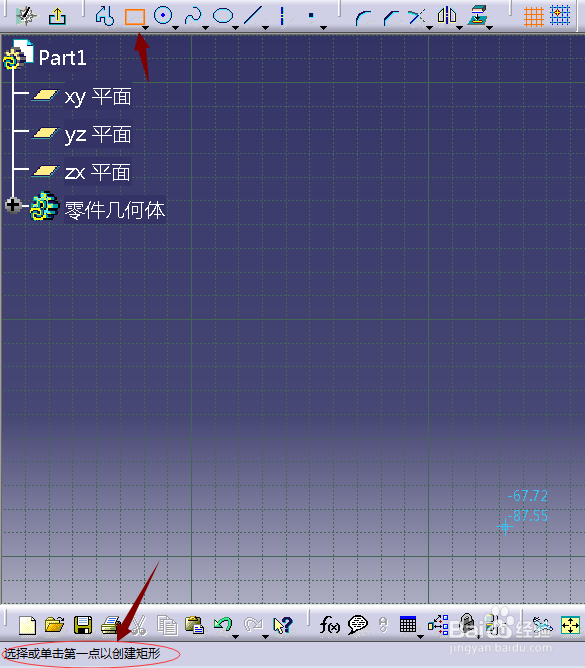

点击矩形图标，进行矩形绘制。矩形图标呈现被选中状态，下边命令行呈现选择绘制矩形的第一点。选中第一点之后，命令行呈现选择第二点，选择第二点，完成矩形的绘制。

3/4

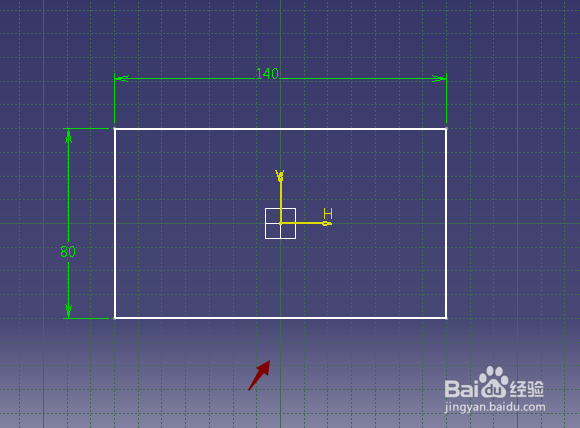

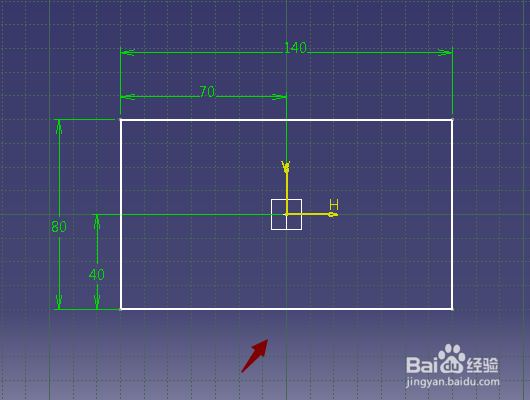

在这里我们讲解一下，怎样快速进行矩形关于坐标原点的对称约束。这对于后面的绘图非常有帮助。一、我们利用约束命令对矩形图形进行尺寸标注，通过尺寸约束完成关于坐标原点的对称约束，这个比较简单，大家应该可以理解。

4/4

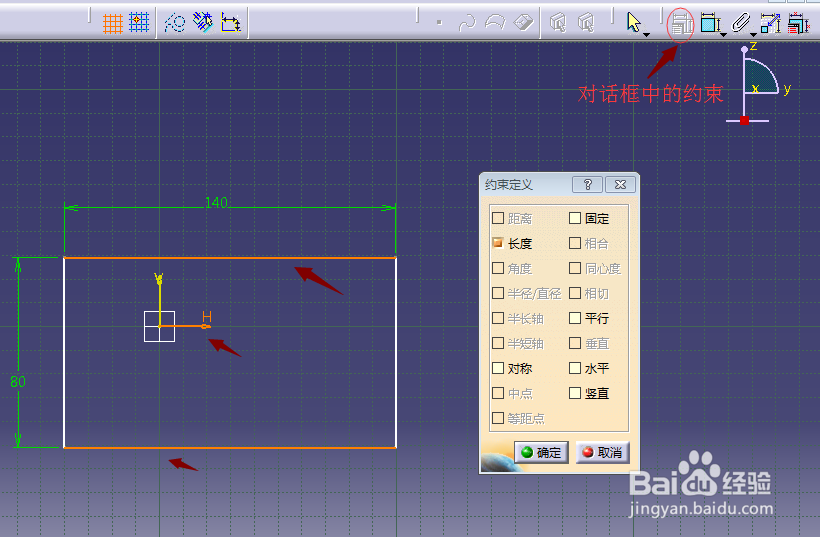

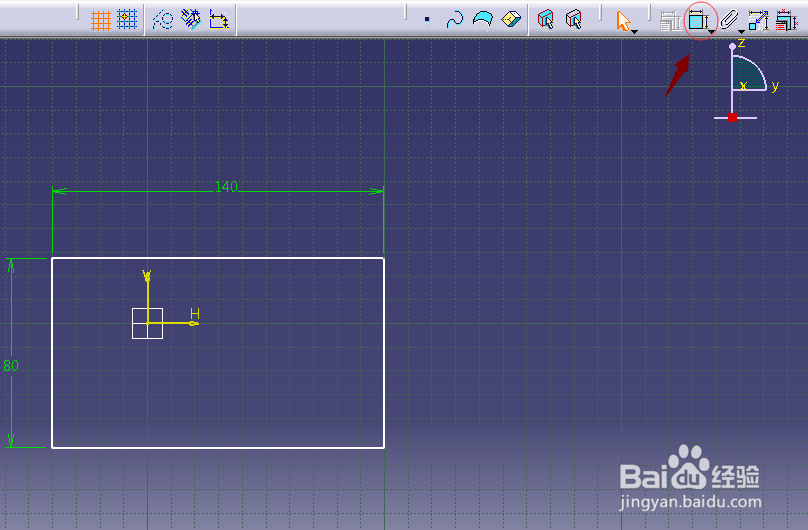

我们可以选中矩形两个对边，和相应对称轴。怎样才能同时选中那，这需要我们按着CTRL键进行操作。选中之后，对话中的约束命令就会被激活，点击对话框约束命令，弹出对话框约束定义，选择对称，然后点击确定即可完成对称操作。

注意事项

对注意进行应用，慢慢就会熟练的。
