在我们利用CAD软件绘制图纸时，有时候我们会发现我们所绘制的圆棱角是非常多的，一点也不圆润，该怎么办呢？下面我以中望CAD为例，向大家分析原因以及讲解解决办法。品牌型号：联想LAPTOP-4IN0A1A2系统版本：Windows11软件版本：中望CAD软件2024方法/步骤1/3分步阅读

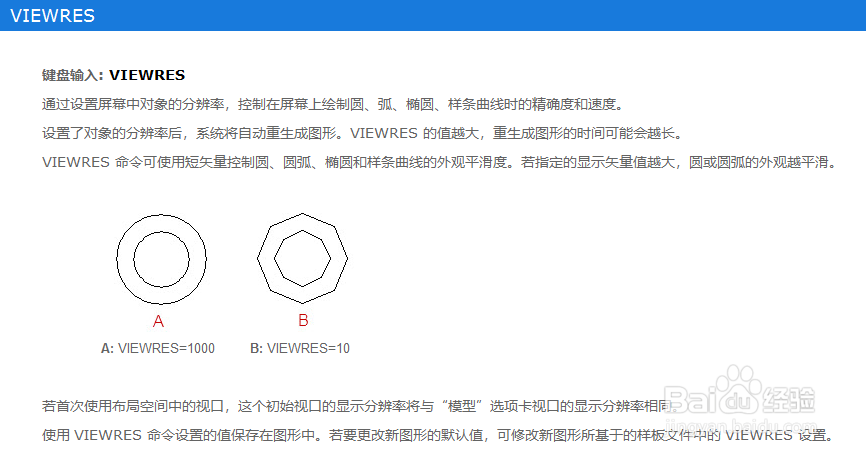

首先，由于CAD软件对于圆和曲线的显示，都是采用直线近似处理的。该参数是由VIEWRES控制的。当该参数数值过低，直线段数目过少，那么圆就会被明显的多线段化，所以看起来会不圆。而当该参数数值过高，线段数目过多，软件运行速度则会变慢。

2/3

其次，当图纸中很小的圆被放大很多倍后，就会变得有棱角。此时我们需要对图纸进行重生成的命令。针对这个情况，我们可以在中望CAD软件的命令行中输入regen，进行重生成。

3/3

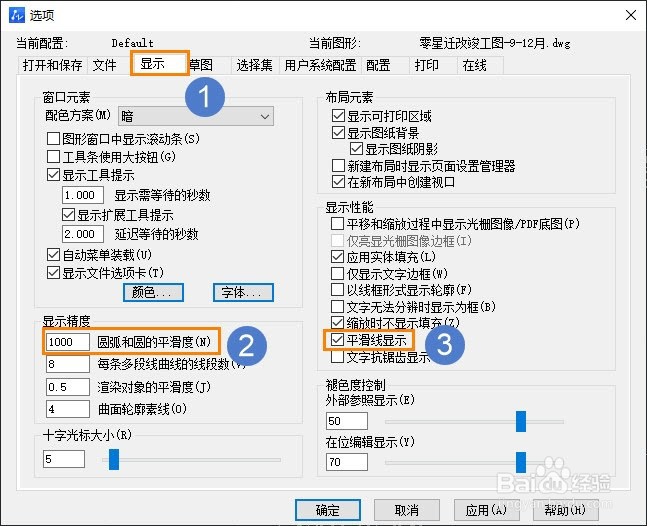

如果问题没有解决，我们可以单击鼠标右键，选择选项（或者在命令行中输入option），在【显示】页面中，将【显示精度】中的【圆弧和圆的平滑度】的数值设置加大。同时我们也可以根据需要，选择【平滑线显示】

注意事项

大家学会了吗
