该经验给大家分享一篇SolidWorks如何应用方程式工具的教程。工具/原料more电脑SolidWorks2016软件方法/步骤1 应用方程式工具方法11/7分步阅读

打开SolidWorks，新建一个零件模型。创建凸台-拉伸1，如图所示。

2/7

创建凸台-拉伸2，如图所示。

3/7

右键单击注解，选中“显示特征尺寸”，系统自动显示出模型的所有特征尺寸，如图所示。

4/7

单击“工具—方程式”命令。

5/7

添加方程式：

激活“方程式”下面的空格，选择“Φ80”尺寸；

在“数值/方程式”下的空格输入“=Φ140尺寸-30”。

系统将计算出“Φ80”尺寸的数值为“Φ110”，如图所示。

6/7

单击确定，单击“重建模型”，小圆柱的直径将自动转变为“∑ Φ110”，即110 mm，如图所示。

7/7

添加方程式后，模型内部的尺寸参数将存在关联，即改变大圆柱的直径，系统将使小圆柱的直径以方程式关系改变。

例如：

将大圆柱的直径更改为“150 mm”，小圆柱的直径将随之改变为“150-30=120 mm，如图。

方法/步骤2 应用方程式工具方法21/3

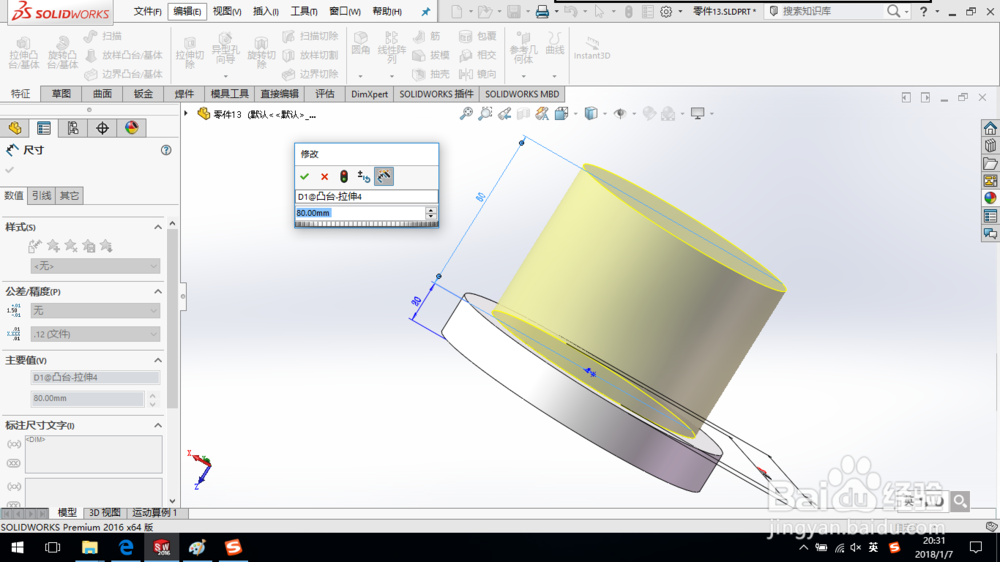

双击模型尺寸长度“80”。

2/3

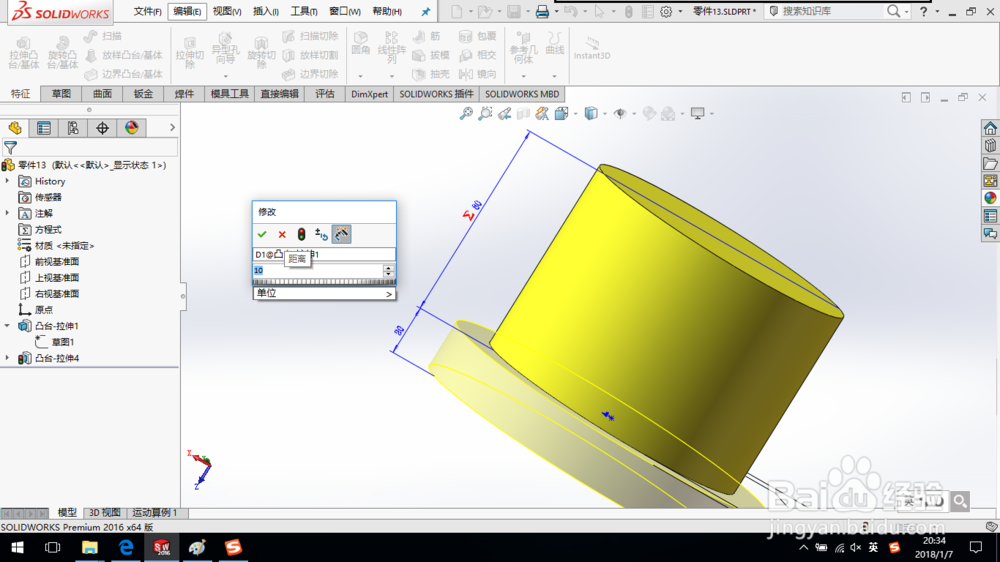

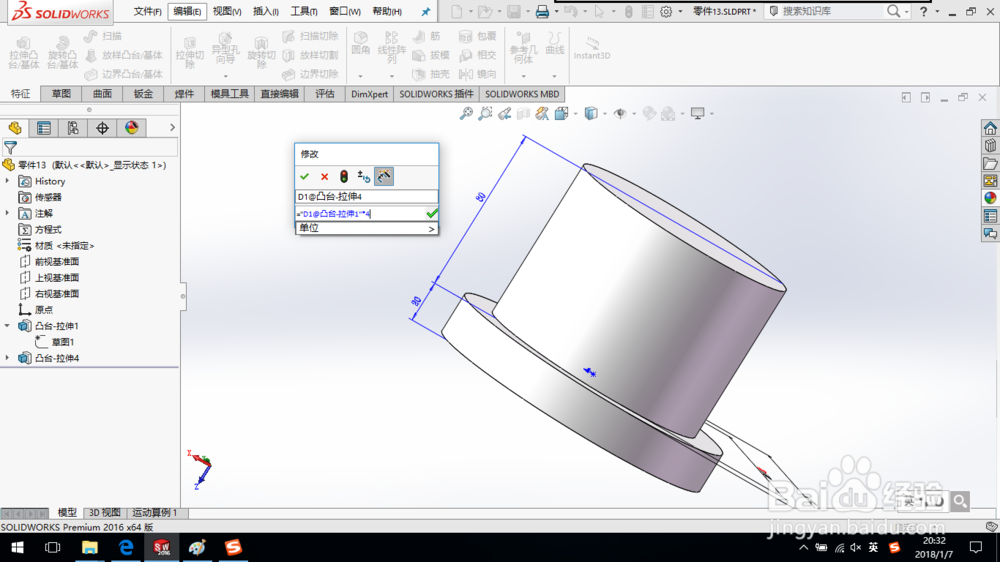

输入表达方程式：“=长度尺寸20 mm*4”，如图所示。

3/3

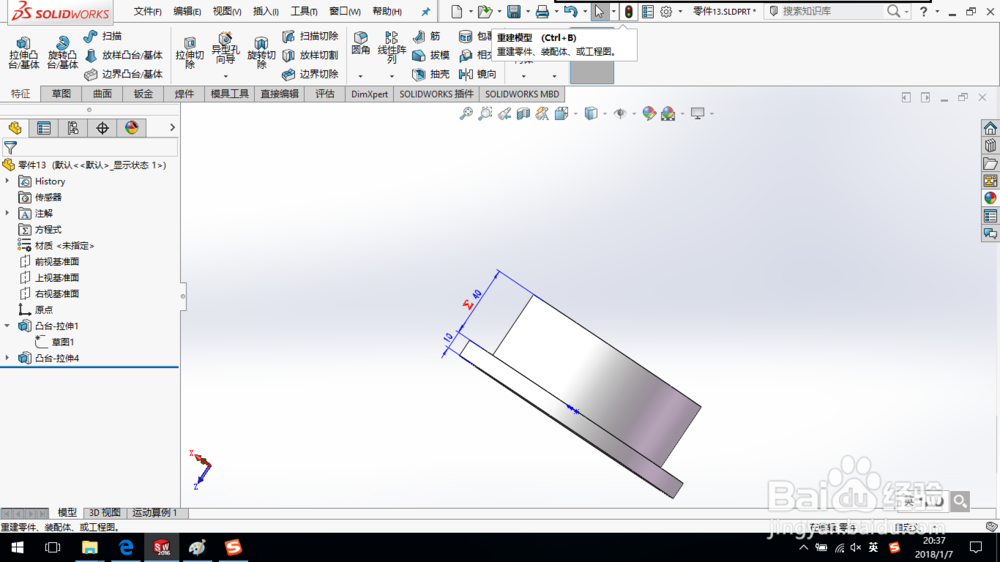

更改长度20 mm的尺寸为“10 mm”，单击确定，再单击“重建模型”按钮，长度80 mm的尺寸将变换为“10*4=40 mm”，如图所示。

注意事项

有问题可以留言。
