UG NX中的钣金模板应用很广泛，这里介绍一下利用基础的钣金功能绘制抽油烟机罩。主要是因为安装抽油烟机时都不配送，于是想着自己绘制一个图形叫五金厂的朋友帮忙做一下。工具/原料more电脑UG NX软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

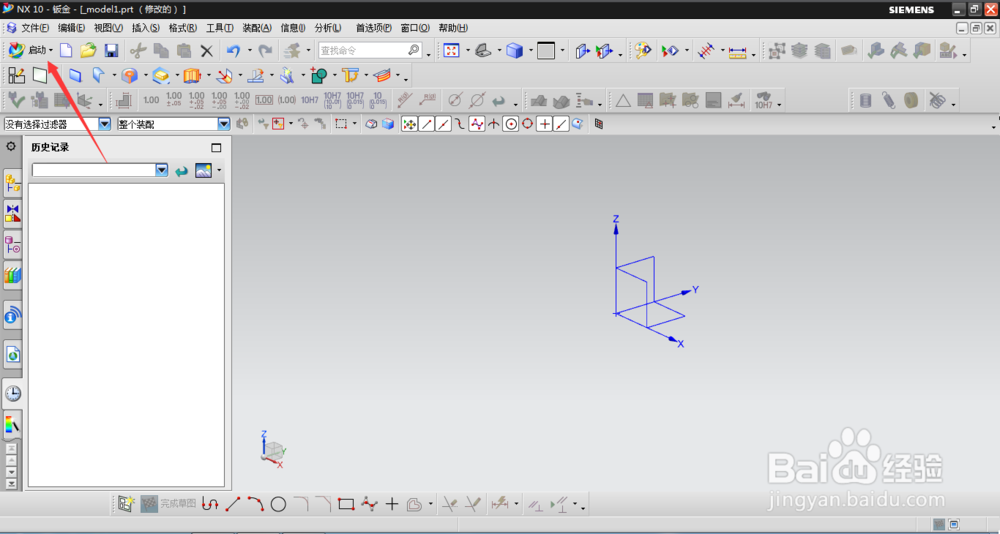

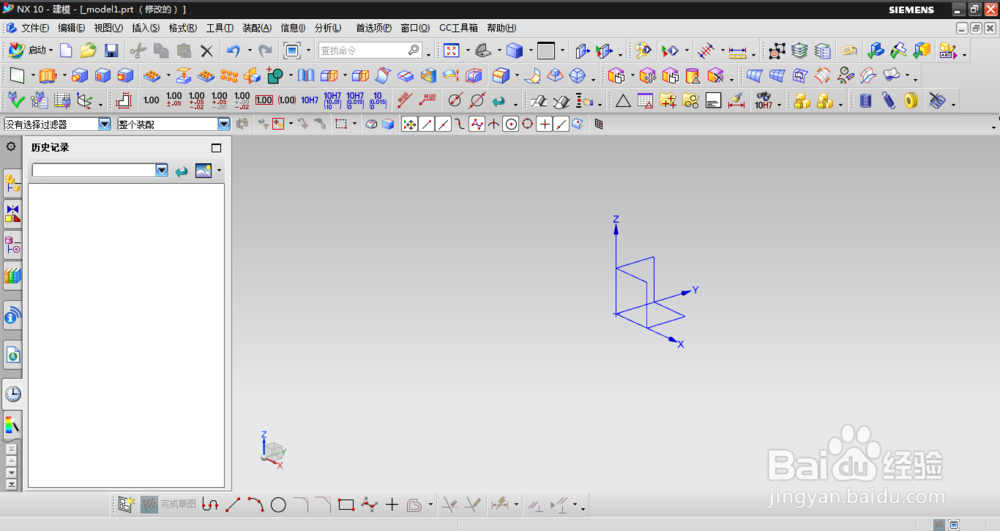

首先打开UG NX软件，点击启动切换到钣金模块，虽然在建模模块也可以做出来，但该软件可以方便的使用钣金功能制作，如图

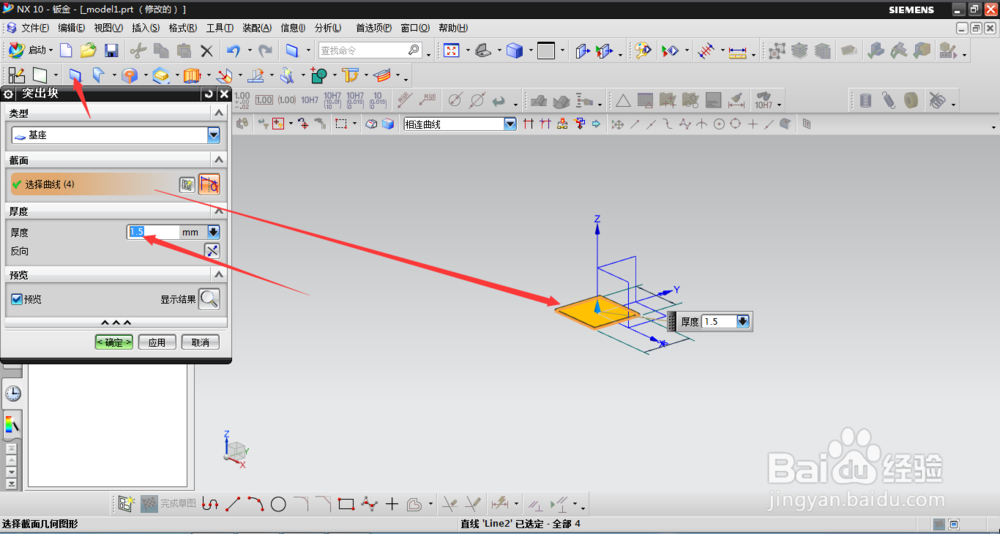

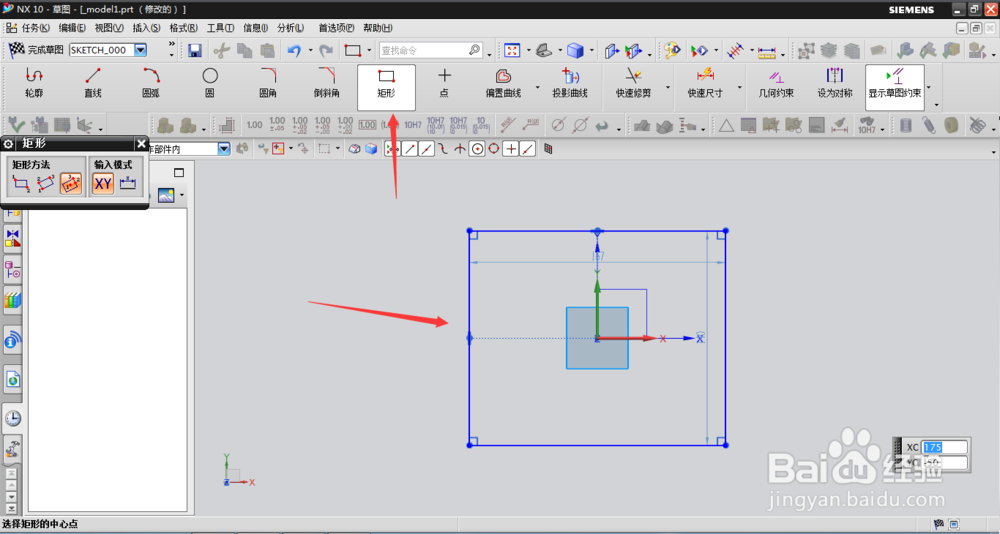

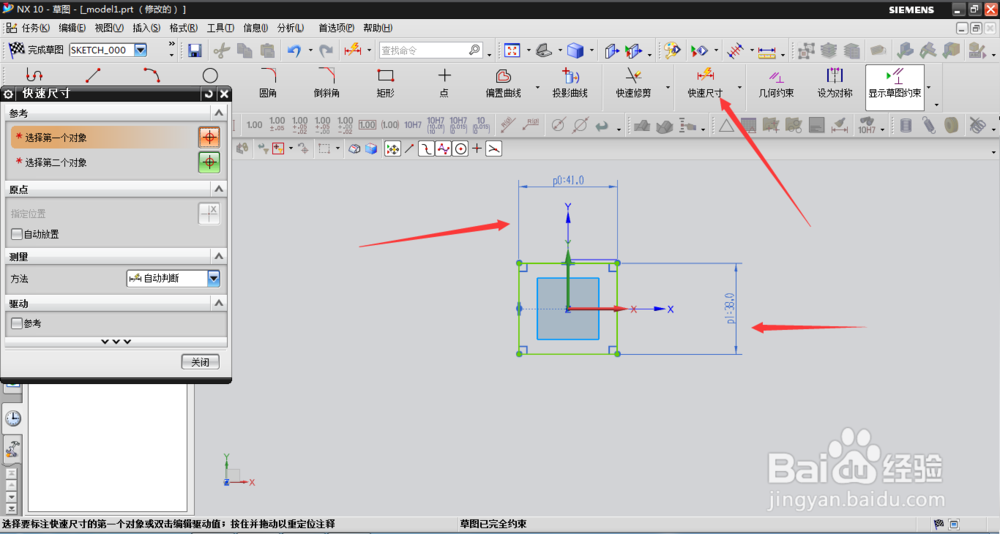

2/5进入草图环境，选择矩形命令，绘制一个矩形，宽为41厘米，高为38厘米。完成后点击创造基体，指定厚度为1.5MM左右。

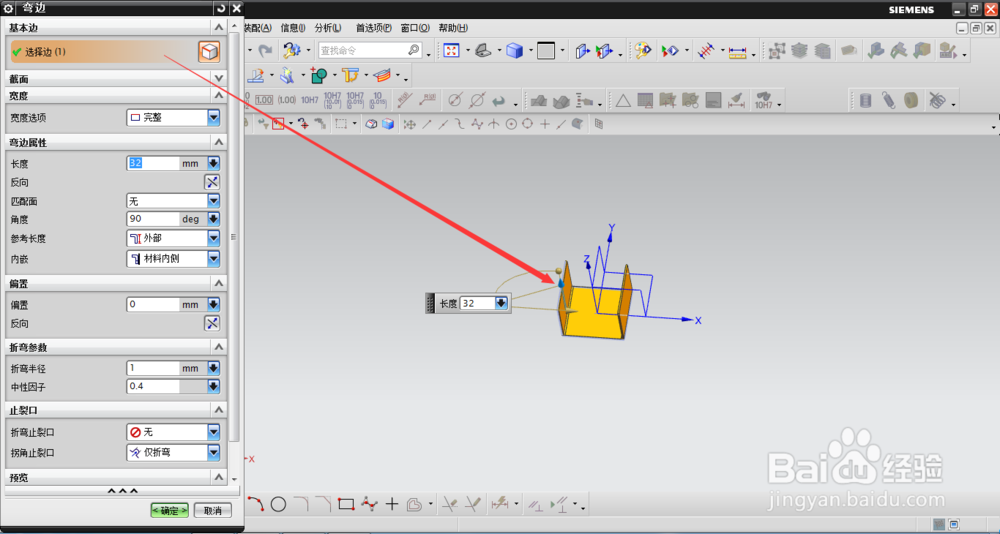

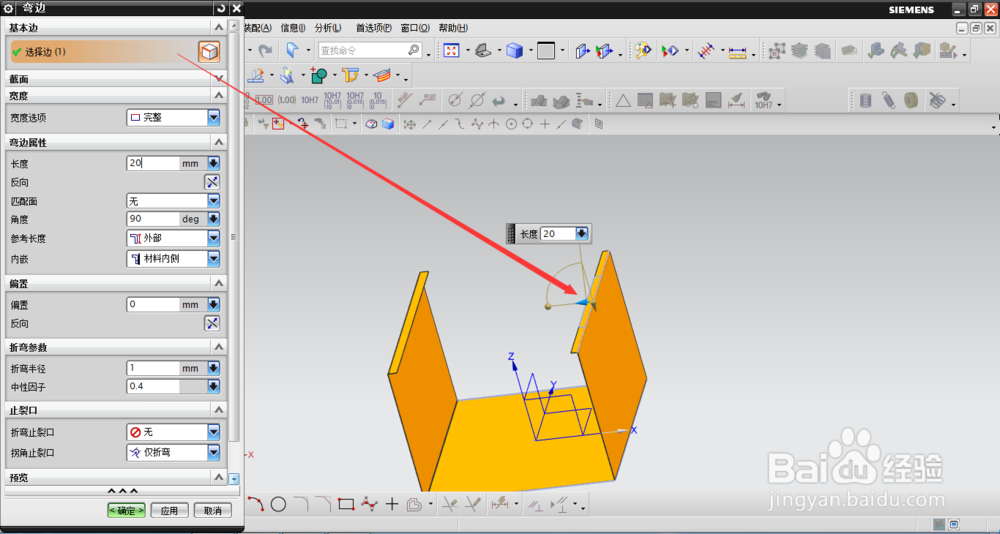

3/5基体创建完成后，点击弯边命令，选择90度折弯，折弯高度为20MM，如图所示。

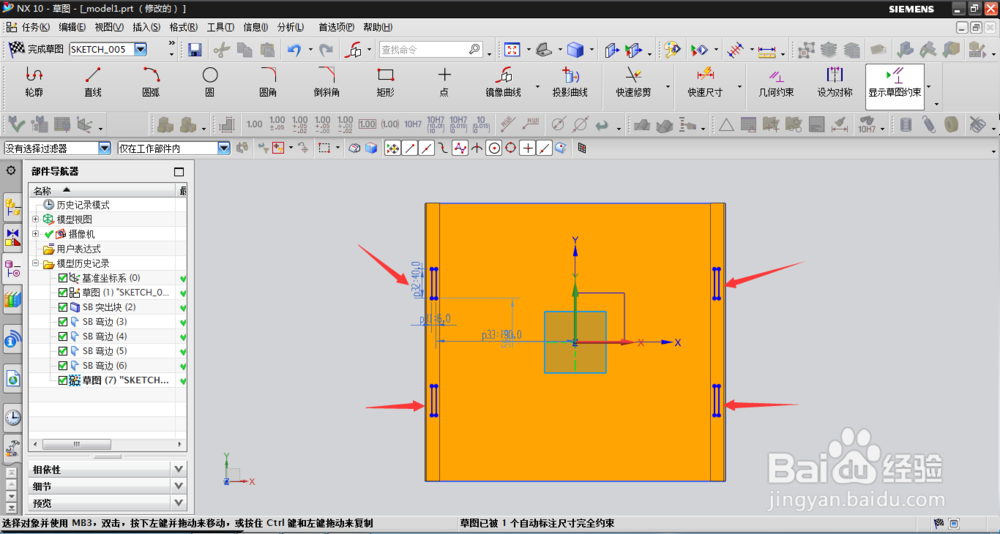

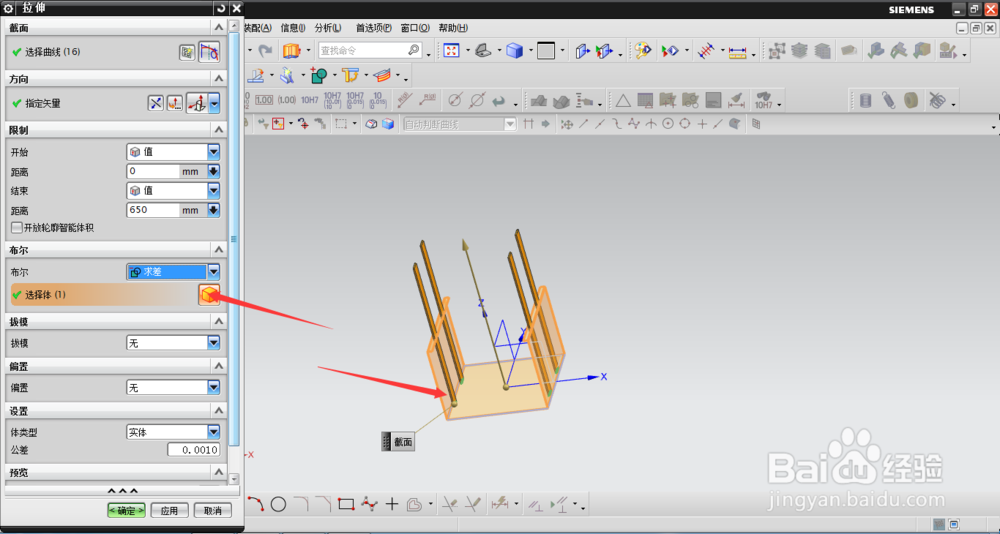

4/5完成了背面的弯边，拉伸四个螺丝孔，这里绘制成可行色移动的长槽，防止打螺丝孔的时候打歪，这样就有移动的空间。

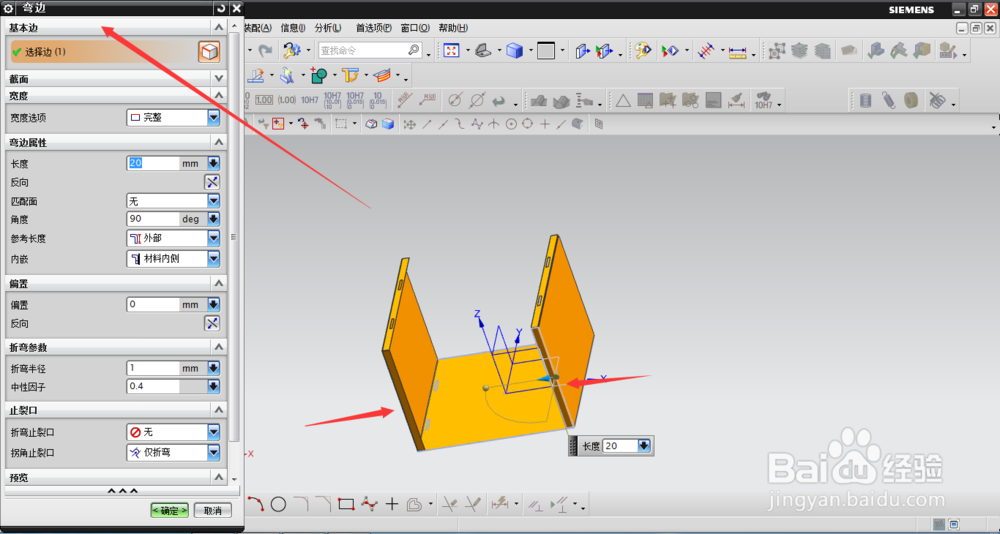

5/5最后同样采用弯边命令，将底面折弯，这样放置在抽油烟机上会相对平稳一些。如图所示
注意事项这个尺寸不是很严格，因为只是为了挡住抽油烟机管，起美观作用。
