cad标注命令:cad中角度标注的详细说明
来源:网络收集 点击: 时间:2024-04-15【导读】:
角度标注用来测量选定的对象或三个点之间的角度。这里举实例说明,所用AUTOCAD为2016版本。工具/原料moreAUTOCAD方法/步骤1/9分步阅读

2/9
3/9
4/9
5/9
6/9
7/9

8/9
9/9
调用【角度】命令(方法如下):

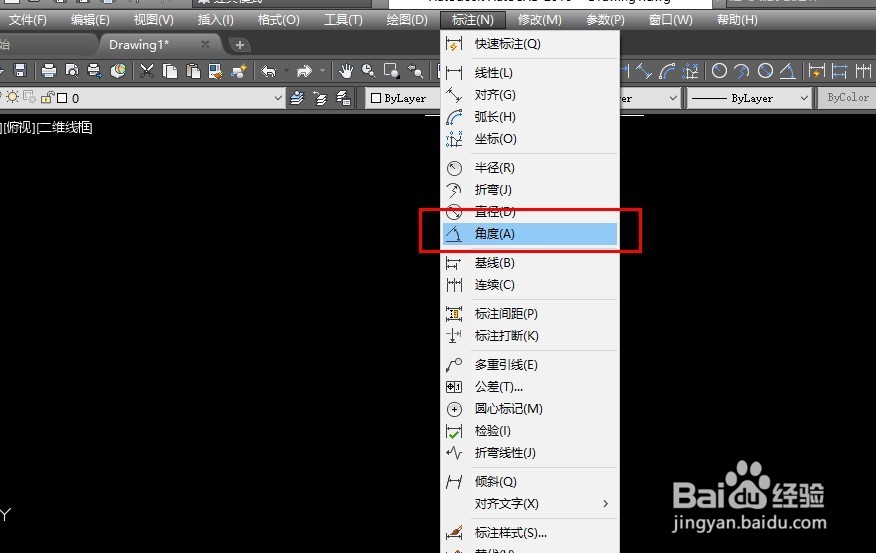

菜单栏:执行【标注】-【角度】

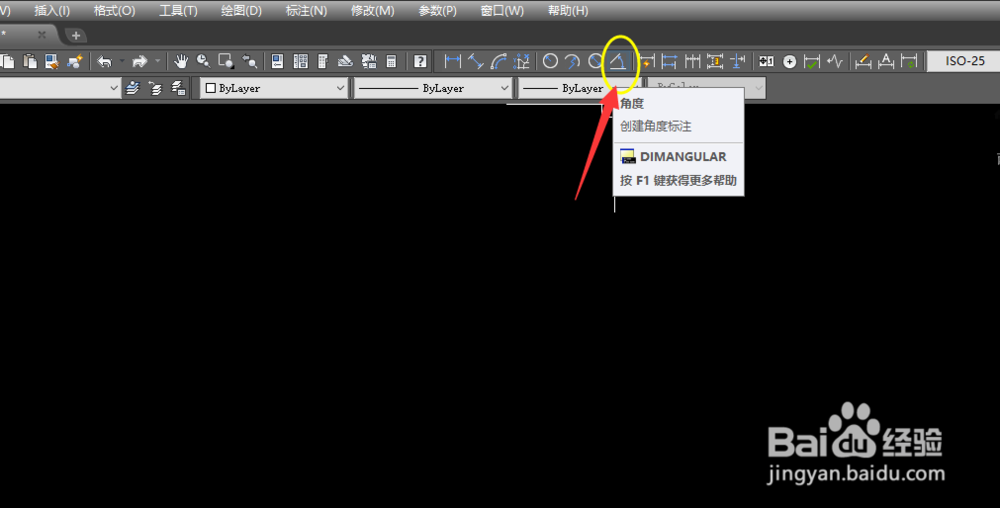

工具栏:单击【标注】工具栏中的【角度】按钮

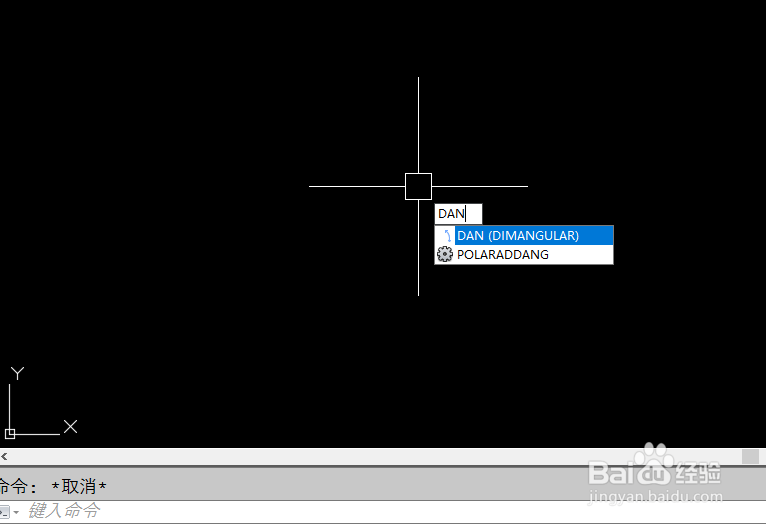

命令行:在命令行中输入dan

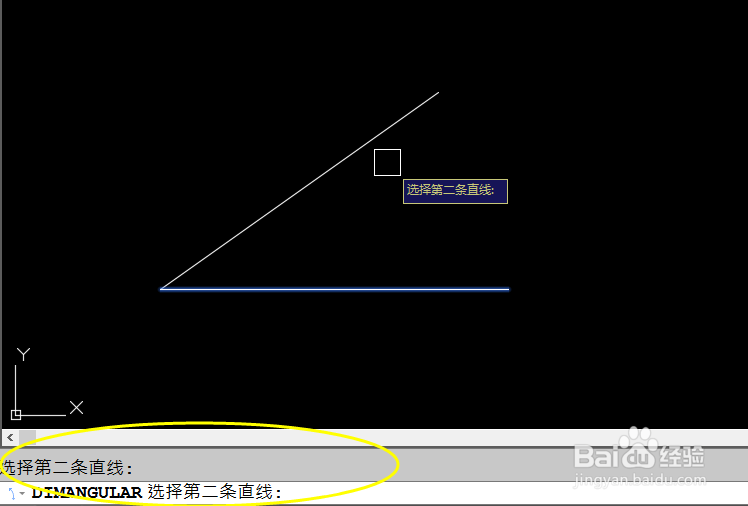

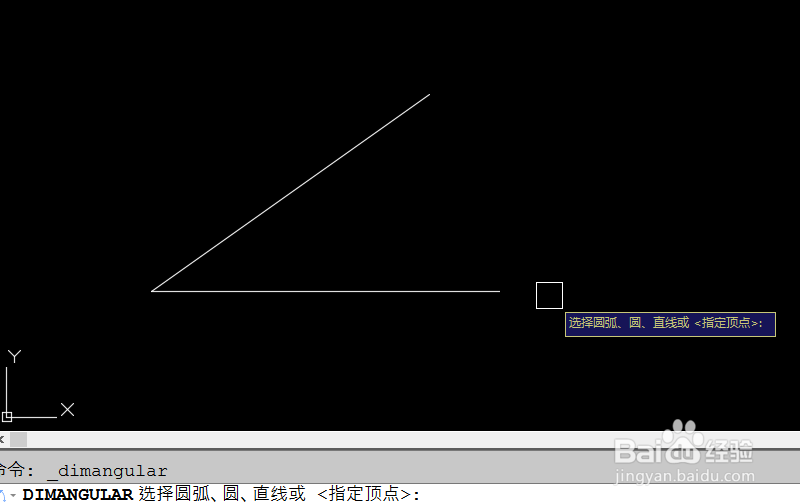

调用角度标注命令,命令栏提示:点击第一条线或者弧线。先用鼠标选定第一条线,再选择第二条直线。

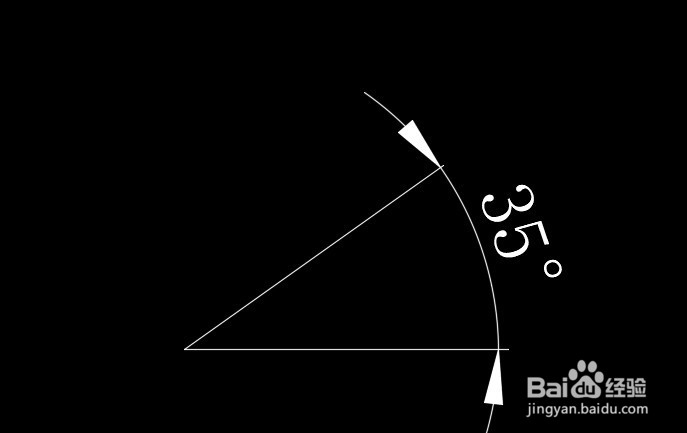

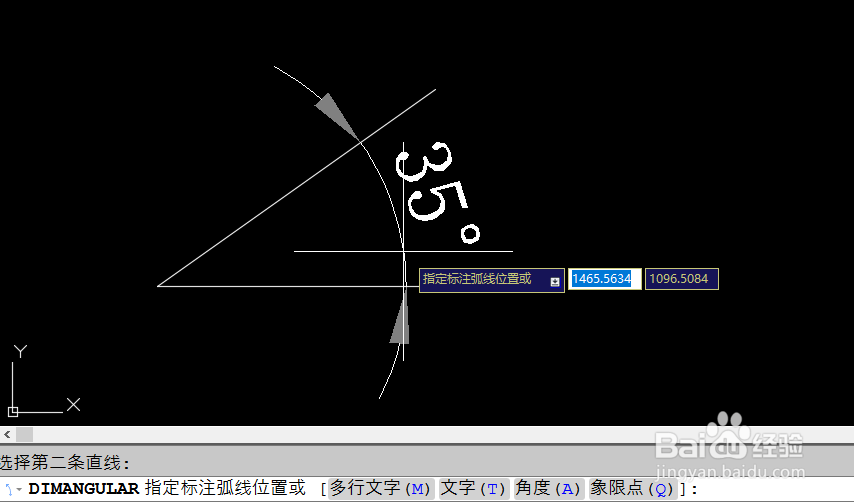

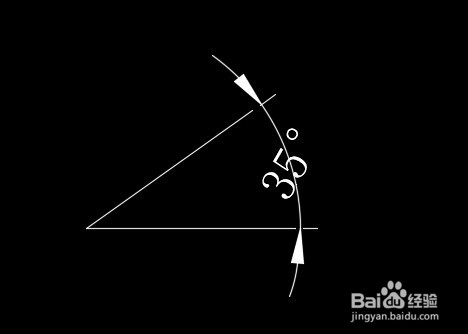

选定第二条直线后,鼠标移动时,标注便跟着拖动,鼠标点击确定标注的位置,标注好角度尺寸线。

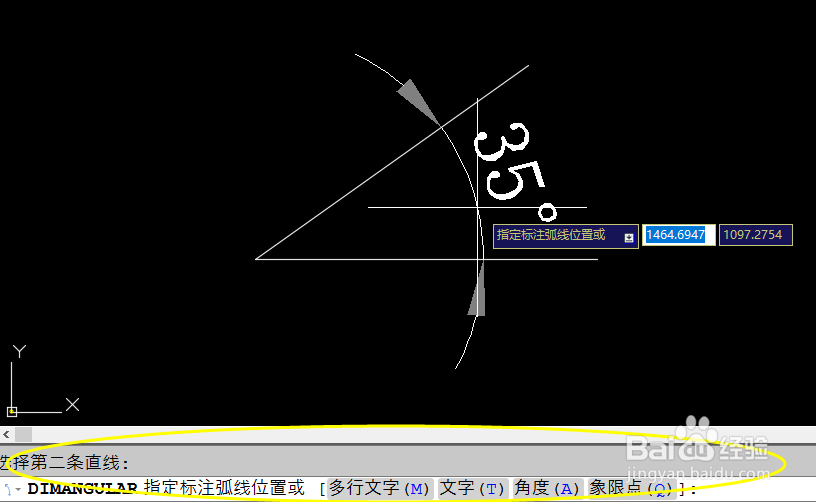

在选定第二条直线后,命令栏会出现提示:
指定标注弧线位置或 :
多行文字(M)/文字(T)/角度(A),其功能与线性标注、对齐标注等中的使用是一样的。

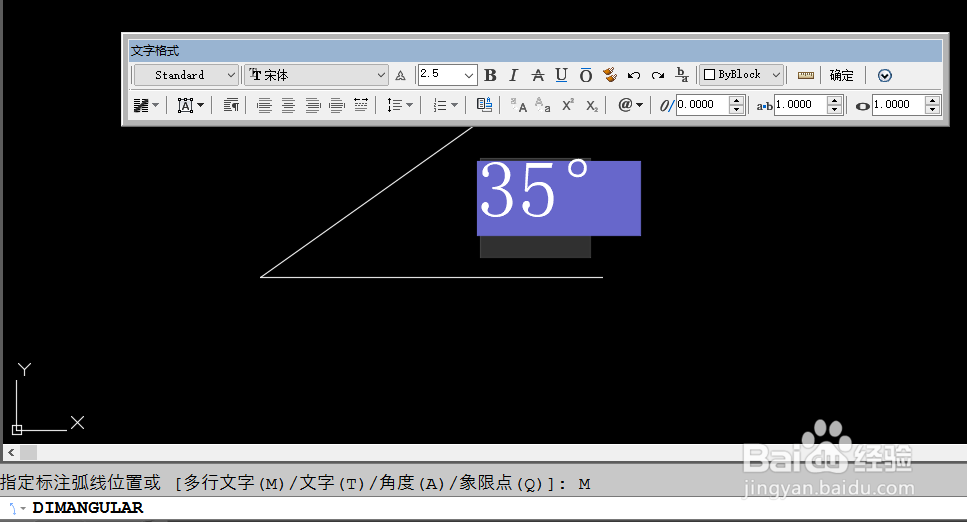

多行文字M:输入M,回车键或空格键确认,便会出现文字格式编辑对话框,就可以输入我们想要的尺寸值、符号等。

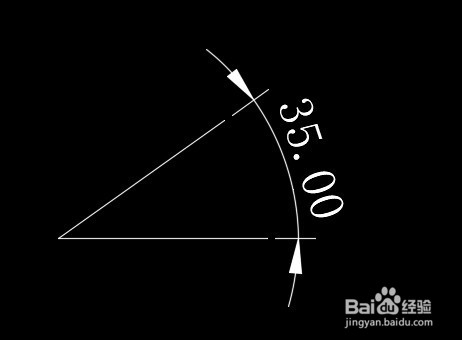

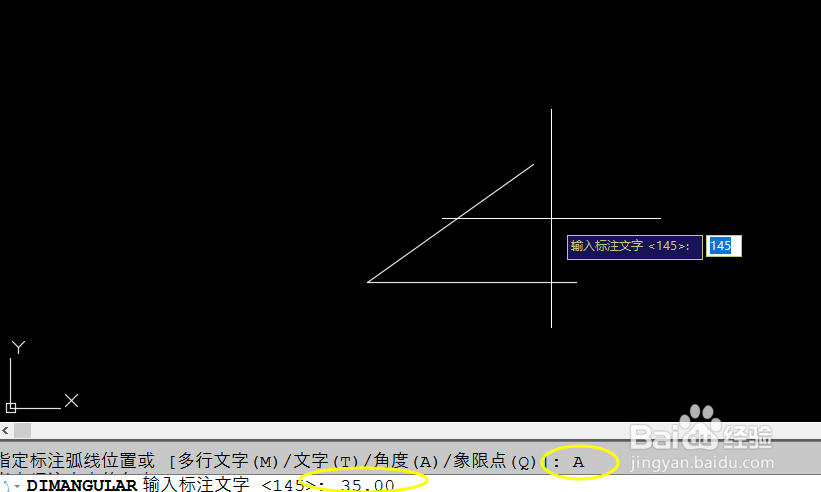

文字T:输入T,回车键或空格键确认,便出现 输入标注文字 的提示,输入新 标注值 回车键或鼠标右键确认就可以了,能输入自己想要的尺寸值。

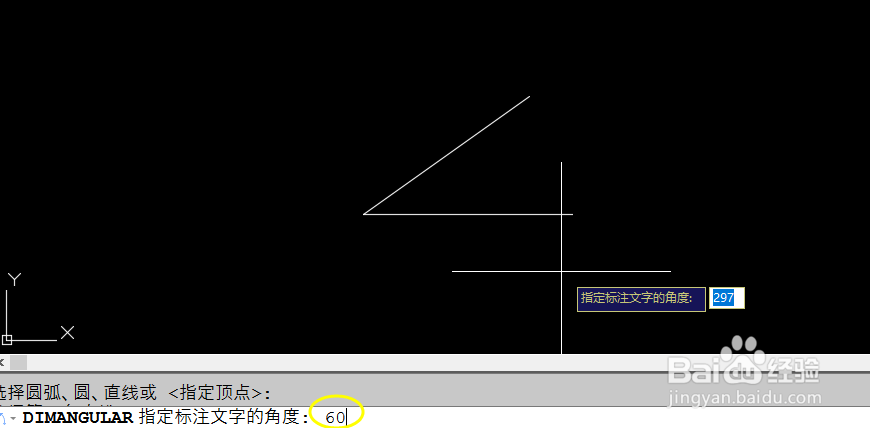

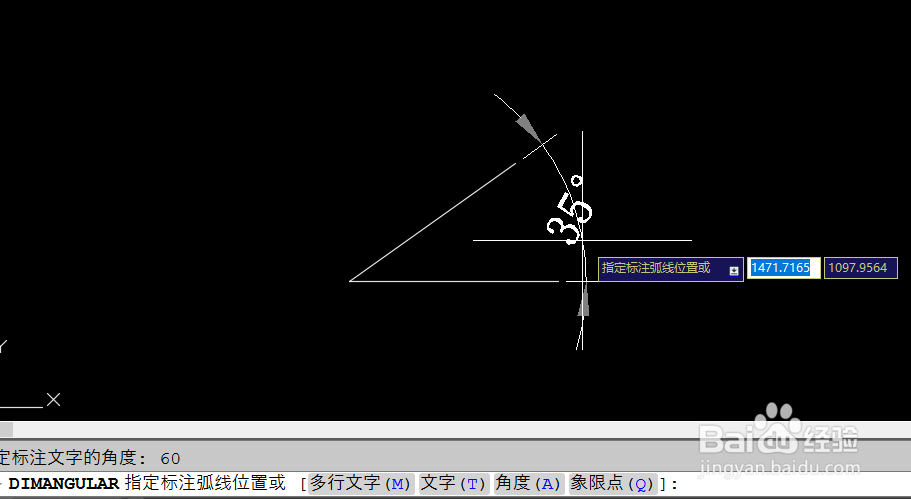

角度(A):输入A,回车键或空格键,输入角度值,回车键或空格键,标注值便以输入的角度放置,尺寸值会斜过来。

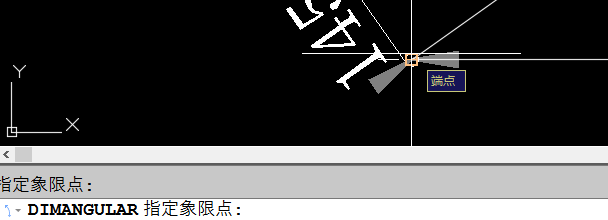

象限点(Q),鼠标选定象限点后,鼠标移动时,标注便跟着拖动,鼠标点击确定标注的位置,便可以标注好角度尺寸线。


其他复杂图形的角度标注操作与上述步骤类似。
