今天在这里我们将介绍如何用Minitab学习如何用和看懂单值图，单值图用于通过在一个垂直列中标绘每个变量或组的单个值来评估和比较样本分布，以便于发现异常值和查看分布情况。在这里假设您的公司生产台球。为评估所用塑料的质量，您测量了 30 个样本的弹性。弹性的测量采用 0 到 100 的尺度，弹性越高，台球质量越好。创建一个单值图来显示样本的弹性。工具/原料moreMinitab 17台球.MTW“一个 Y - 简单”单值图制作方法/步骤1/8分步阅读

在电脑桌面上找到如下图所示红色框处的图标，用鼠标左键双击，打开它。

2/8

打开软件之后，我们把鼠标移动到文件菜单上，左键单击文件件菜单，然后找到“打开工作表”菜单，左键单击打开它。

3/8

在寻找范围栏上点击向下按扭，找到Minitab安装目录下的样本数据目录，然后在文件名称栏内输入台球.MTW,左键单击打开按扭。

4/8

鼠标左键单击图形菜单栏，接下来用左键单击单值图。

5/8

鼠标左键在“一个 Y” 标签的下方，单击左键选择“简单”选项卡，然后再单击确定。

6/8

用鼠标左键在“图形变量”标签的下方左键单击对话框，然后双击如下图左侧“弹性”项，我们会看到“弹性”项被输入到图形变量“标签的下方，最后单击确定。

7/8

我们得到的图形结果如下图。

8/8

解释结果：

塑料样本的弹性值比较均匀地分布在 34 到 89 之间。该分布比较宽，且包含许多较低的值。您需要提高塑料的弹性。

单值图 - 一个 Y，含组1/4

在这里，我们假设您的公司生产台球，您想确定两种添加剂是否能提高塑料的弹性。您准备了含添加剂 1、添加剂 2 和不含添加剂的样本，并按 0 到 100 的尺度来测量弹性。创建一个单值图来比较样本的弹性。

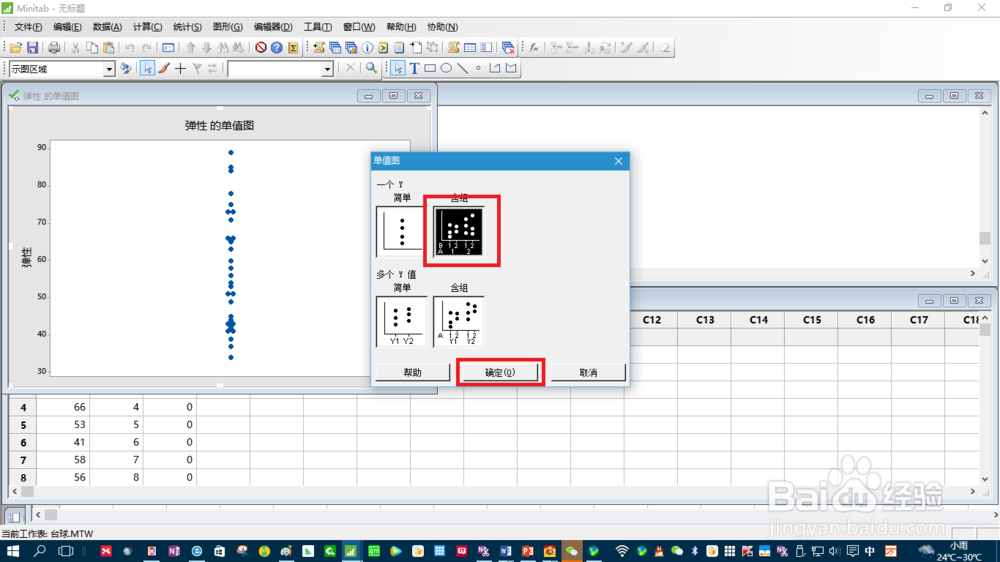

因为已经打开”台球.mtw“工作表，这里我们不再需要再重复打开，直接用鼠标左键单击选择“图形”菜单栏，然后选择” 单值图“菜单栏，最后在”一个 Y “标签的下方左键单击选择”含组“选项卡，左键单击确定按扭。

2/4

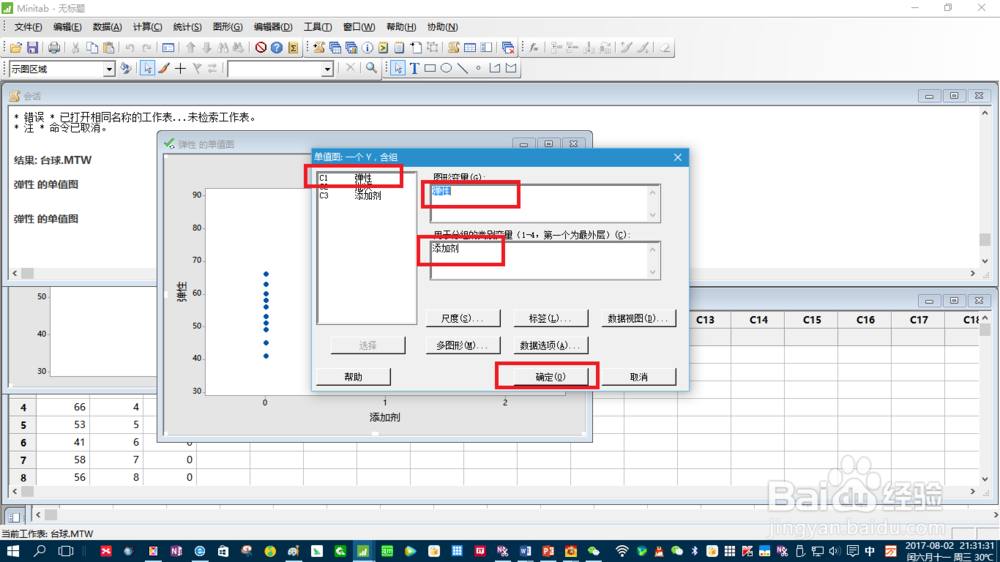

在图形变量中，输入弹性；在用于分组的类别变量（1-4，第一个为最外层）中，输入添加剂。在每个对话框中单击确定。

3/4

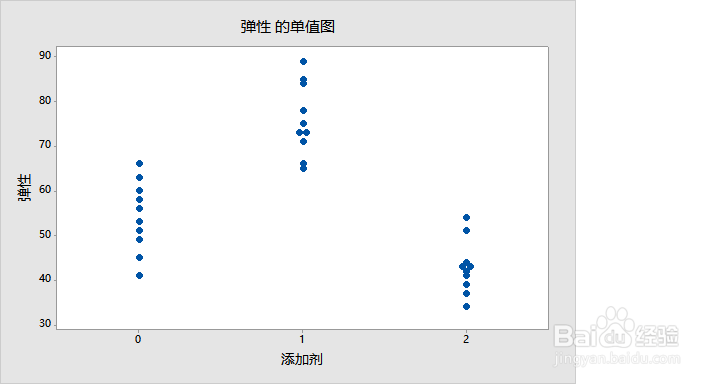

我们得到的图形结果如下图。

4/4

解释结果：

添加剂 1 看来会增加弹性。使用添加剂 1 的塑料的弹性值范围为 65 到 89，而不含添加剂（添加剂 0）的塑料的弹性值范围为 41 到 66。添加剂 2 可能会降低弹性，因为使用此添加剂的塑料的弹性值范围为 34 到 54。每组的变异性看起来基本相同。

单值图 - 多个 Y，简单1/4

在这里我们要进一步学习多个Y的简单单值图，同样我们假设您的公司生产塑料管件，您很关心直径的一致性问题。您测量了三周内生产的管件，每周 10 件。创建一个单值图来检验结果。在这里，我们需要打开工作表“管道.MTW”。

2/4

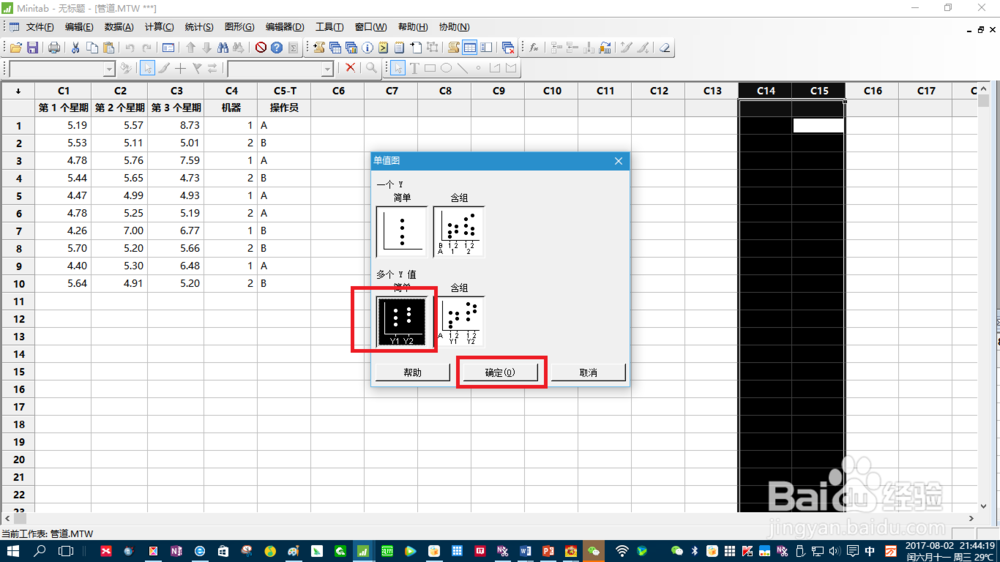

选择图形 单值图； 在多个 Y 下，选择简单，然后单击确定。

3/4

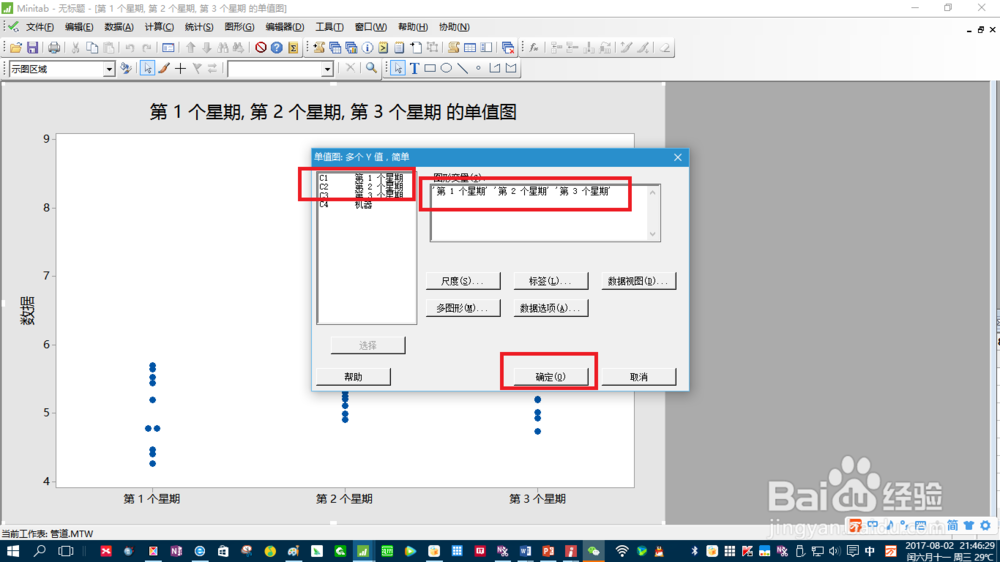

在图形变量中，输入 第 1 个星期 第 2 个星期 第 3 个星期。单击确定。

4/4

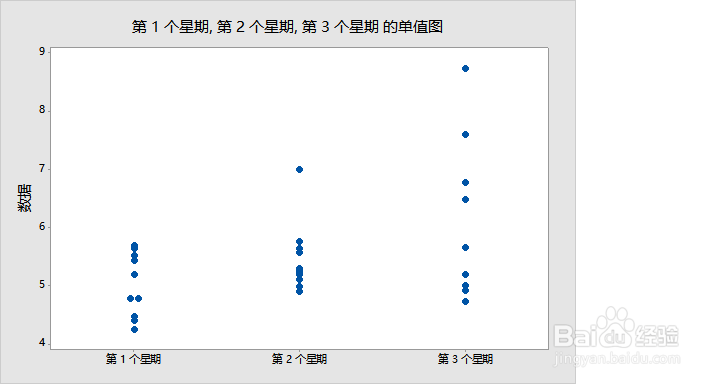

我们得到的图形结果如下图。

含多个 Y 和组的单值图示例1/4

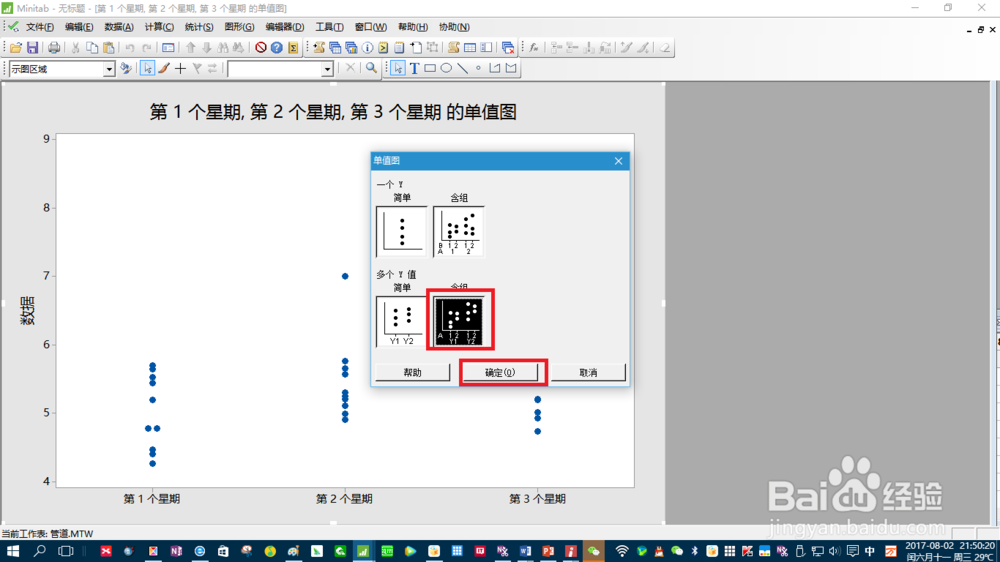

在这里，”管道.mtw工作表已打开，不用再重复打开。如果您是跳到这里看，请先打开“管道.mtw工作表；选择图形 单值图； 在多个 Y 下，选择含组。单击确定。

2/4

在图形变量中，输入 第 1 个星期 第 2 个星期 第 3 个星期；在用于分组的类别变量（1-3，第一个为最外层）中，输入机器；在图形变量的尺度水平下，选择显示在尺度最内层的图形变量。单击确定。

3/4

我们得到的图形结果如下图。

4/4

解释结果：

该单值图显示：

· 对于机器 1，均值和方差每周都在增加。

· 对于机器 2，均值和方差在各周间比较一致。
