订阅Multisim怎么放置交流电源？
来源：网络收集 点击： 时间：2024-01-24【导读】：
在我们使用Multisim绘制电路的时候，常常会用到交流电源给电路供电，那么怎么在Multisim里面放置交流电源呢？本文将为大家解决这个问题，一起来看看吧!工具/原料moreMultisim 14.0软件可以使用的电脑一台方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

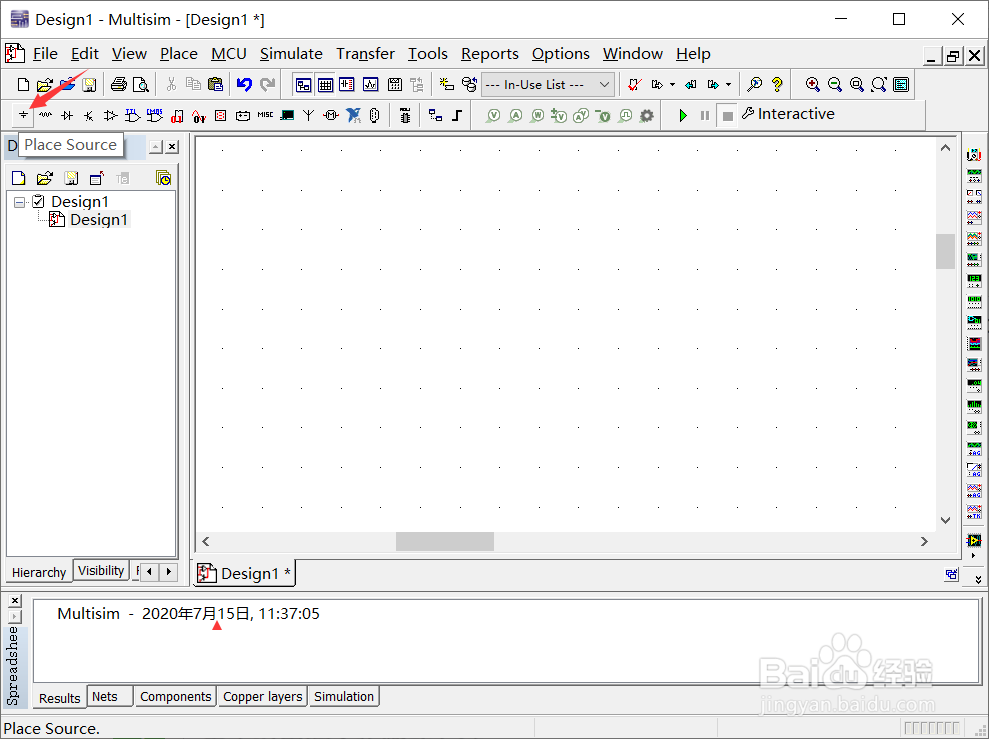

打开Multisim软件界面，点击左上角菜单栏里的放置源（Place Source）；

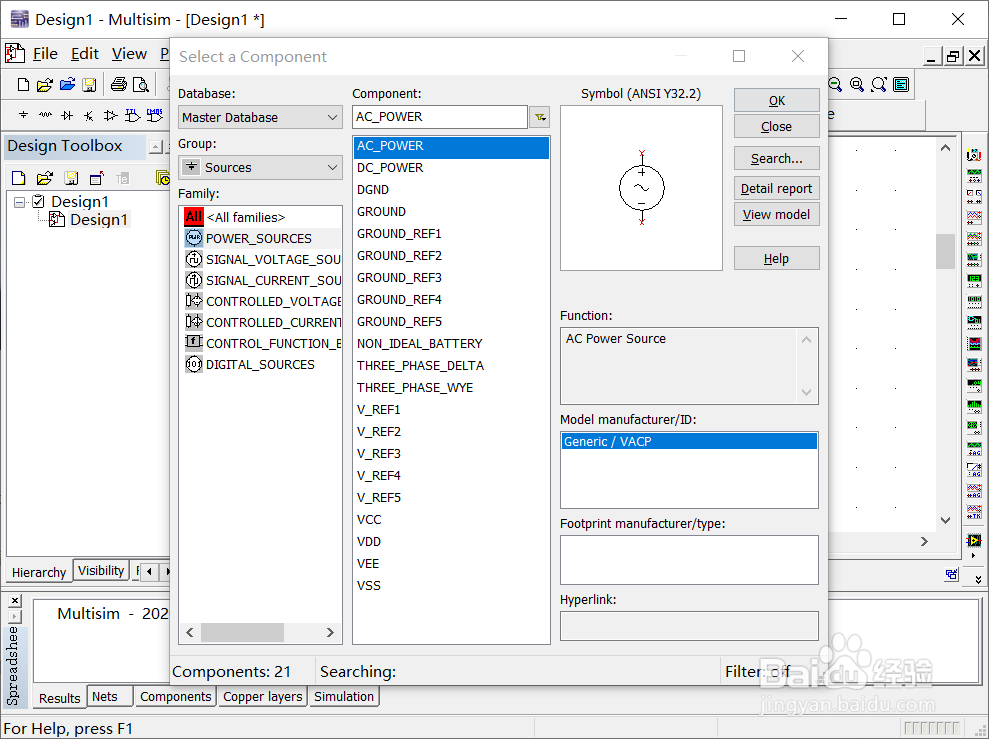

2/7点击Place Source后，将会弹出以下窗口，在窗口的左侧选择POWER_SOURCES，在窗口的中间选择AC_ POWER；
3/7点击OK确认按钮后，会出现以下界面，在合适的地方放置我们所选好的交流电源；

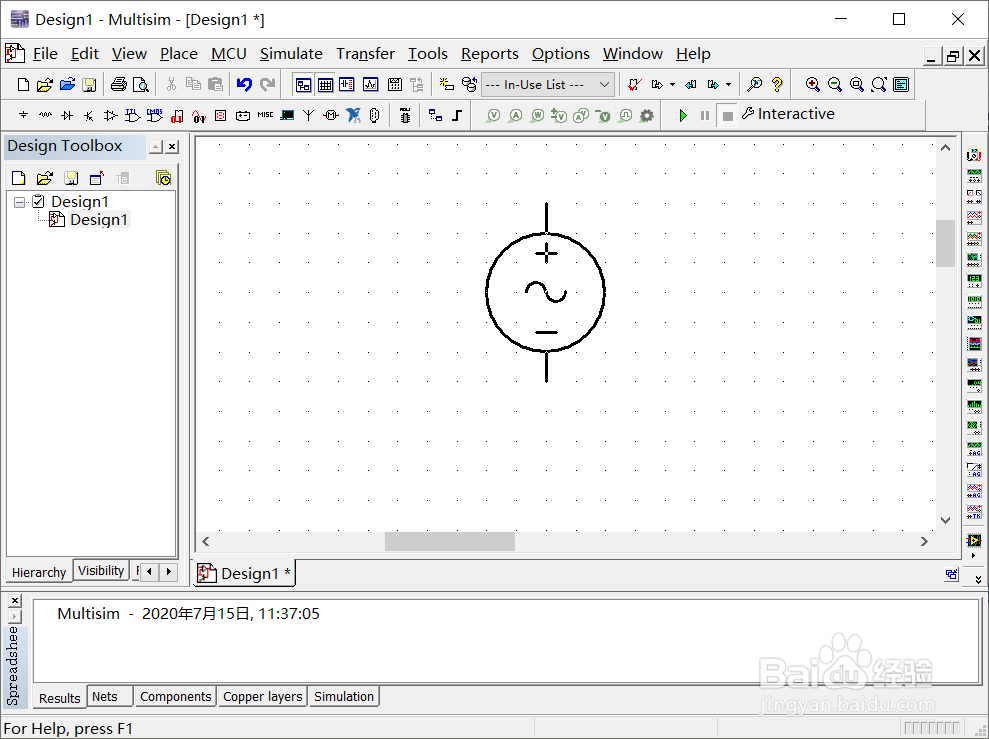

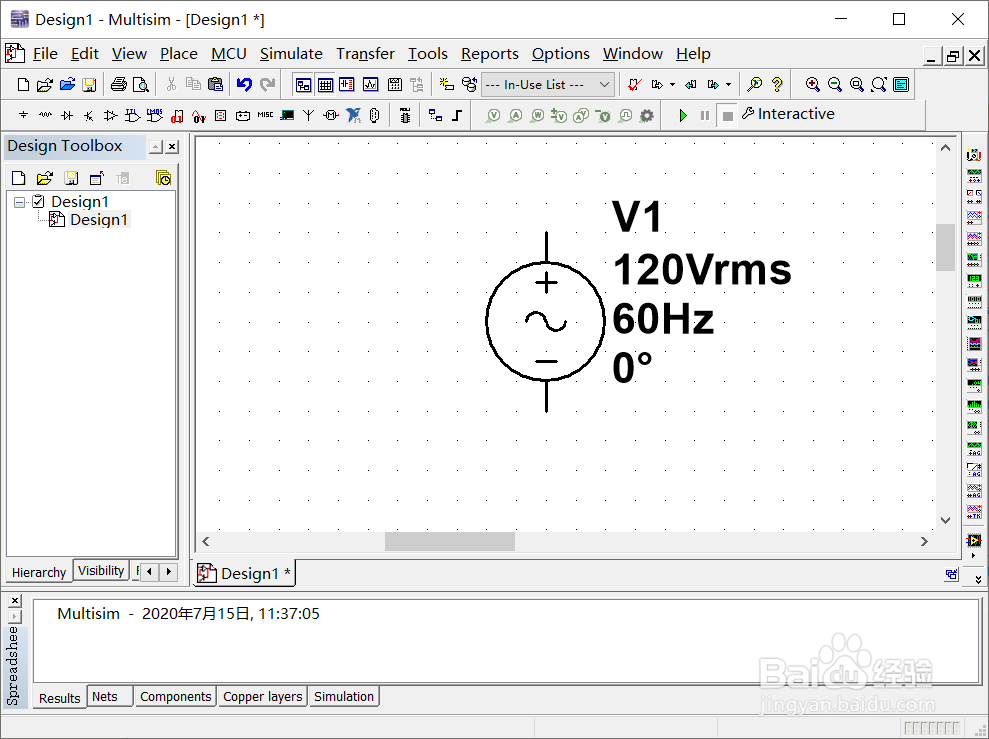

4/7选择好合适的位置后，单击鼠标左键，成功放置好我们的交流电源；

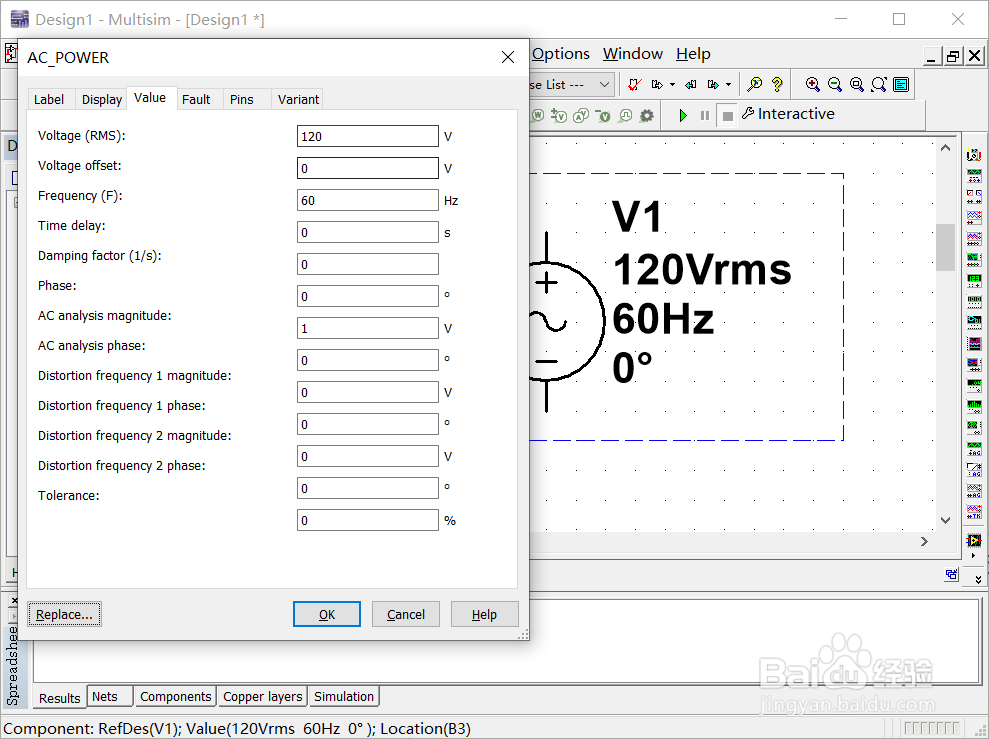

5/7此时，我们需要根据电路的需求对交流电源的相关数值进行修改，双击放置好的交流电源修改相关参数；

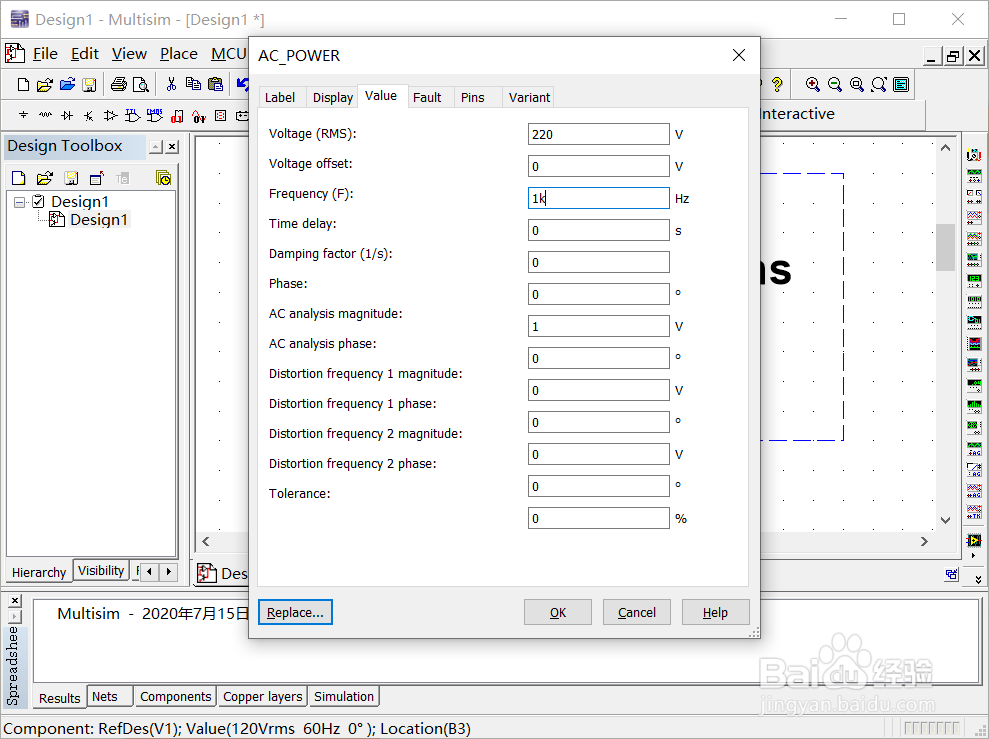

6/7双击放置好的交流电源后会弹出以下窗口，里面有交流电源的各个参数，我们可以根据需求进行修改（这里我将幅值改为220v，频率改为1kHz供参考）

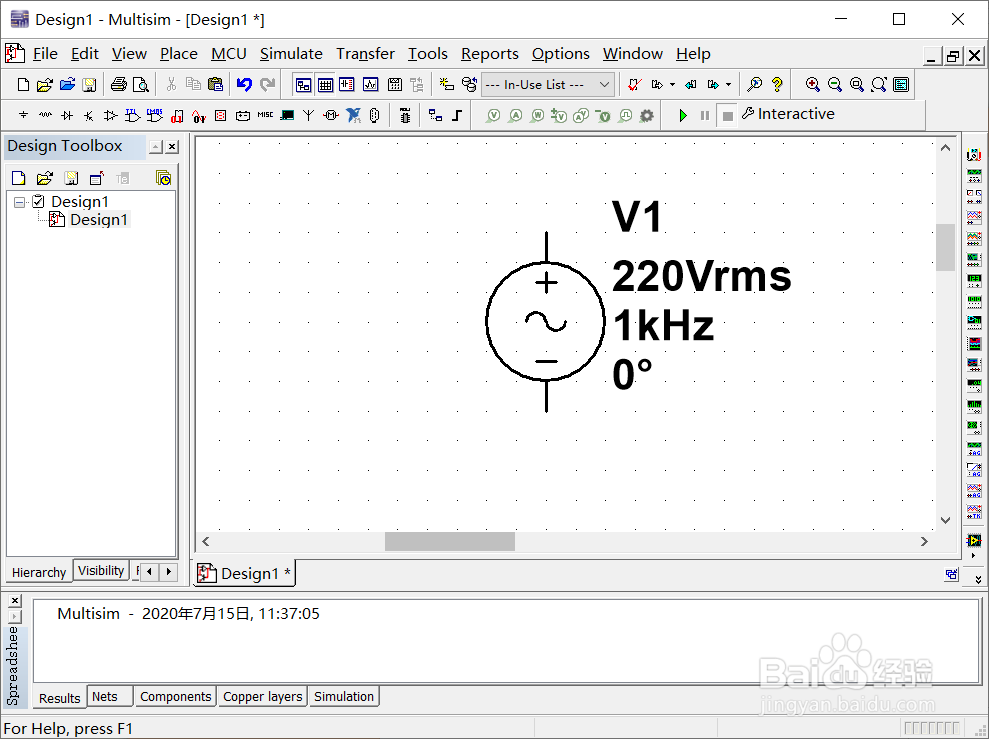

7/7点击OK确认键后，我们交流电源的相关参数就设置好啦，成功放置好我们所需要的交流电源。
注意事项放置好交流电源后，要根据自身电路需求设置好交流电源的相关参数
多加练习熟练Multisim各元器件位置和功能
