订阅使用cad绘制内径图形符号
来源：网络收集 点击： 时间：2024-04-16【导读】：
介绍使用cad绘制内径图形符号的具体步骤。品牌型号：win7系统版本：cad2017方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
绘制内径图示CAD绘制内径CAD制图

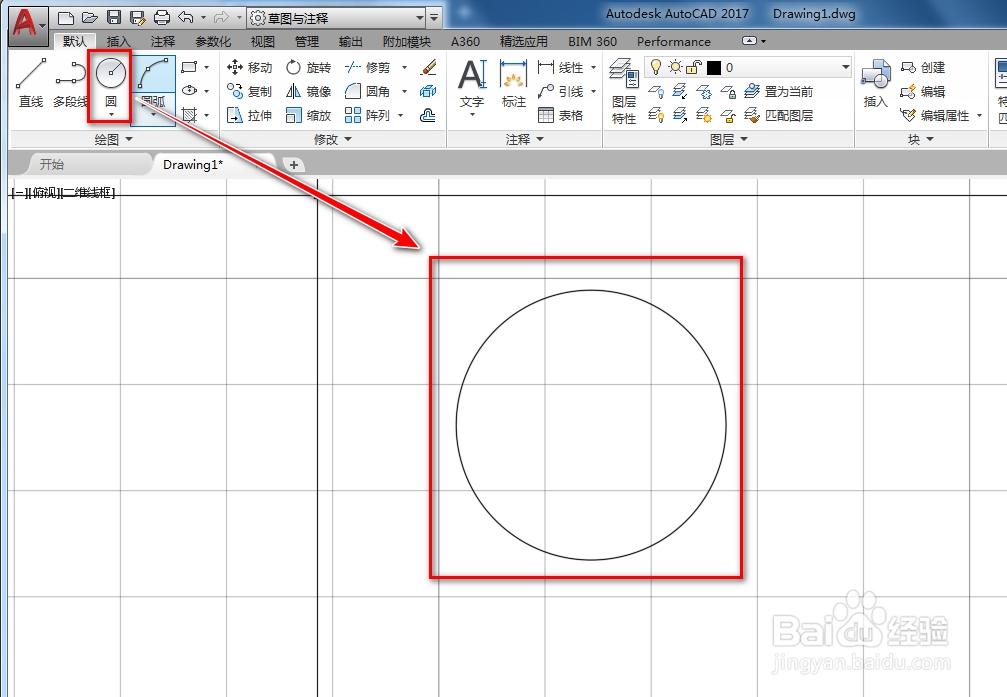

打开cad，使用圆工具在作图区绘制一个圆，如下图。

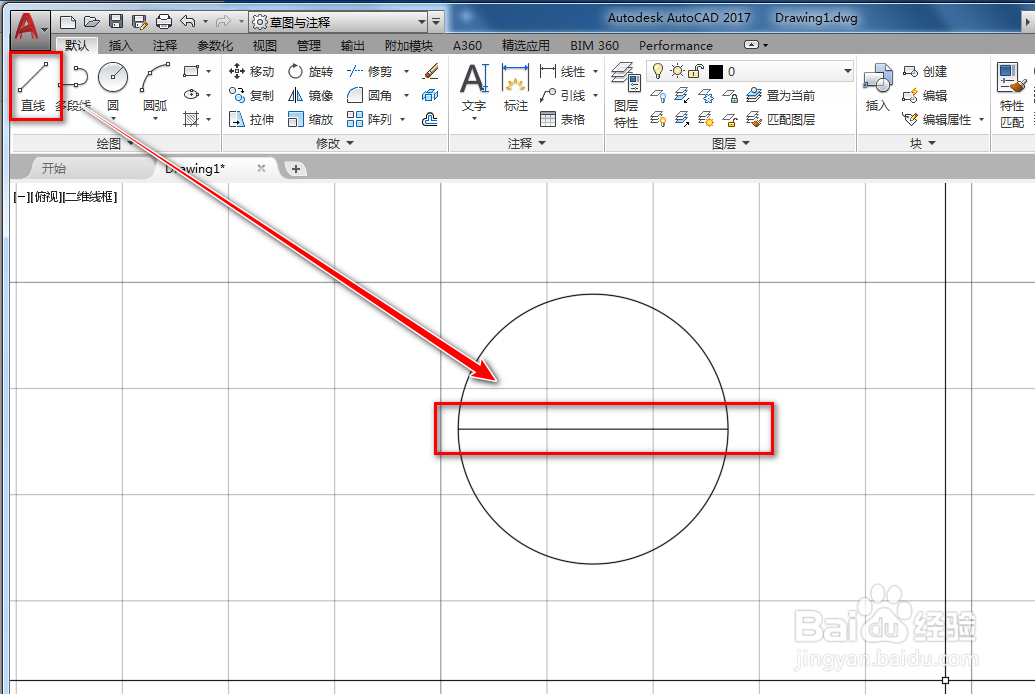

2/8使用直线工具绘制一条横线直径，如下图。

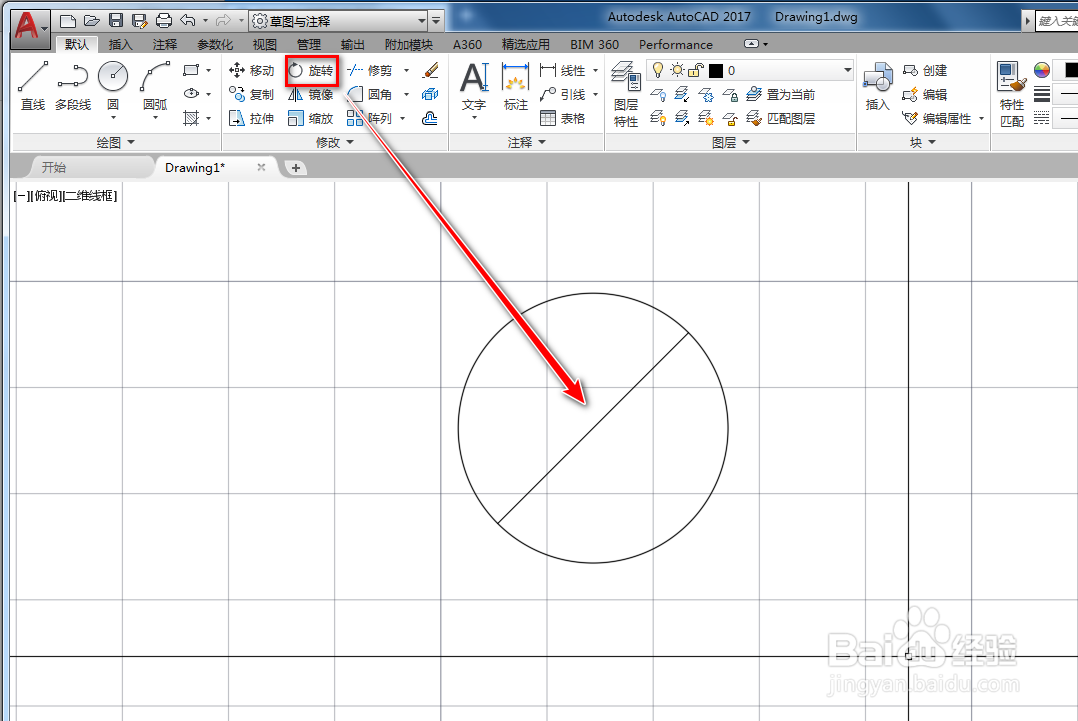

3/8使用旋转工具，以圆心为参考点将直径旋转45度，如下图。

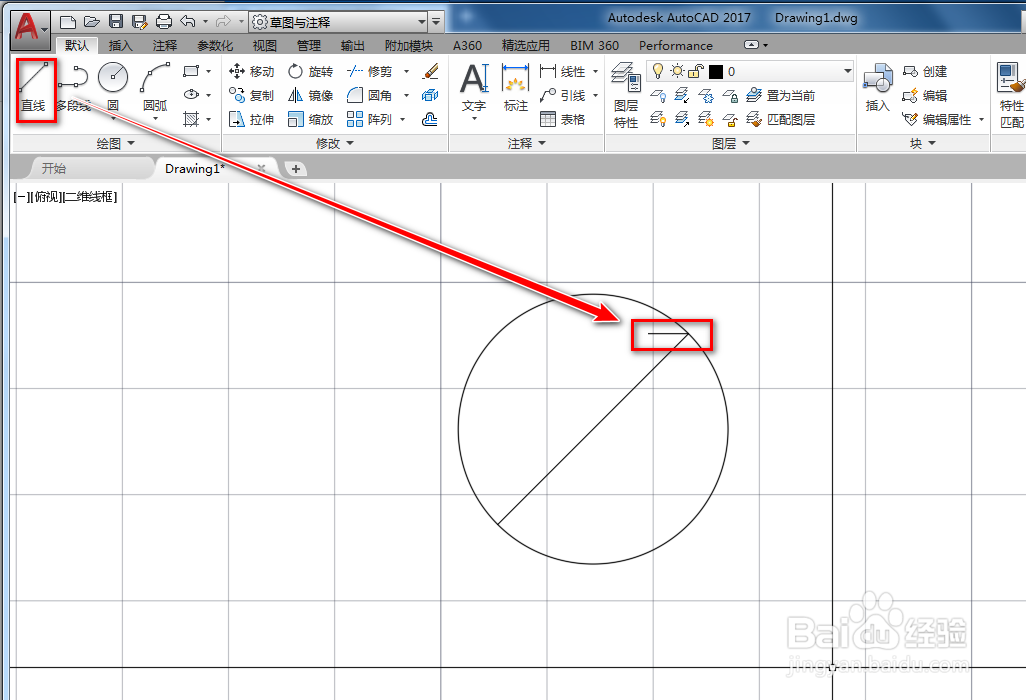

4/8再次使用直线工具，绘制一条短的横线，如下图。

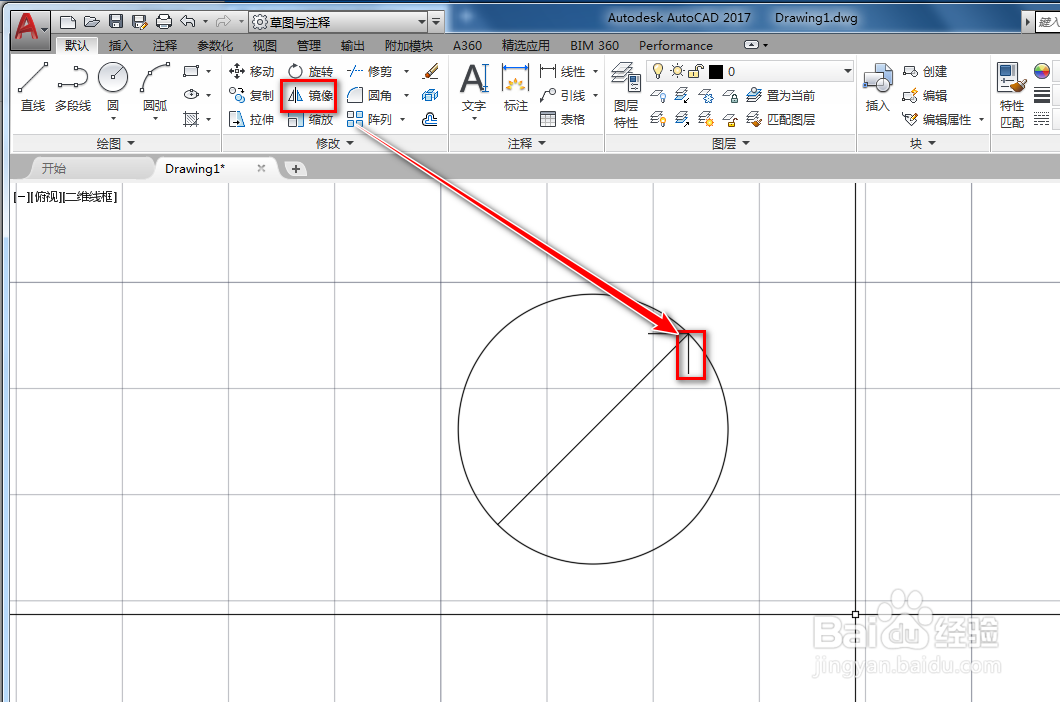

5/8使用镜像工具，将横线以直径为镜面作镜像，如下图。

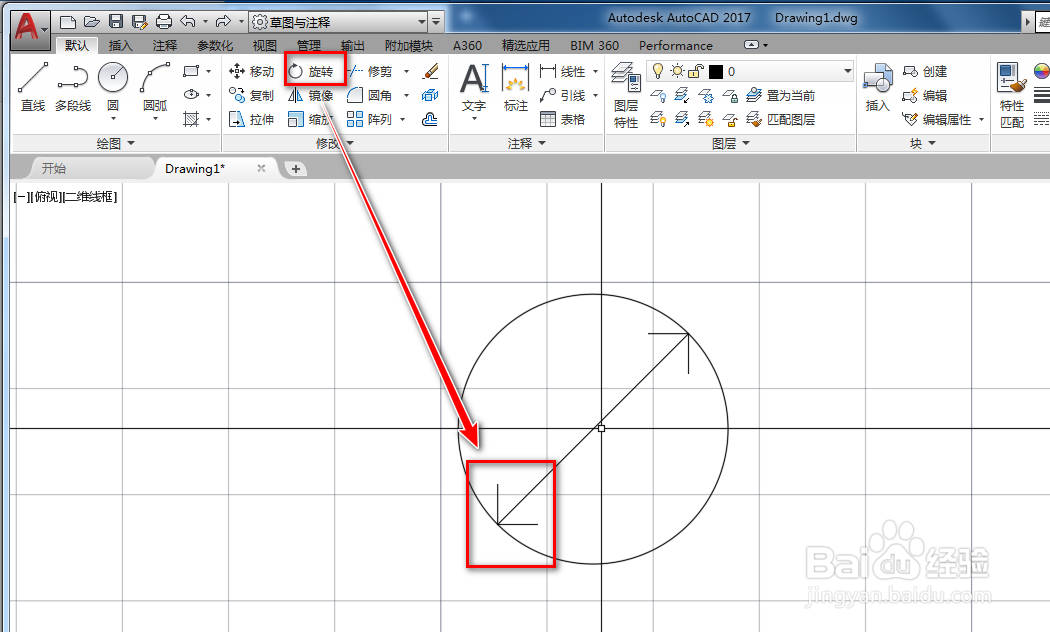

6/8使用旋转工具，以复制的方式将箭头旋转180度，如下图。
7/8选中直径，使用删除工具将其删除，如下图。
8/8这样，我们就完成了内径图形符号的绘制，如下图。
