订阅由Sketch up制作3D打印stl文件全攻略

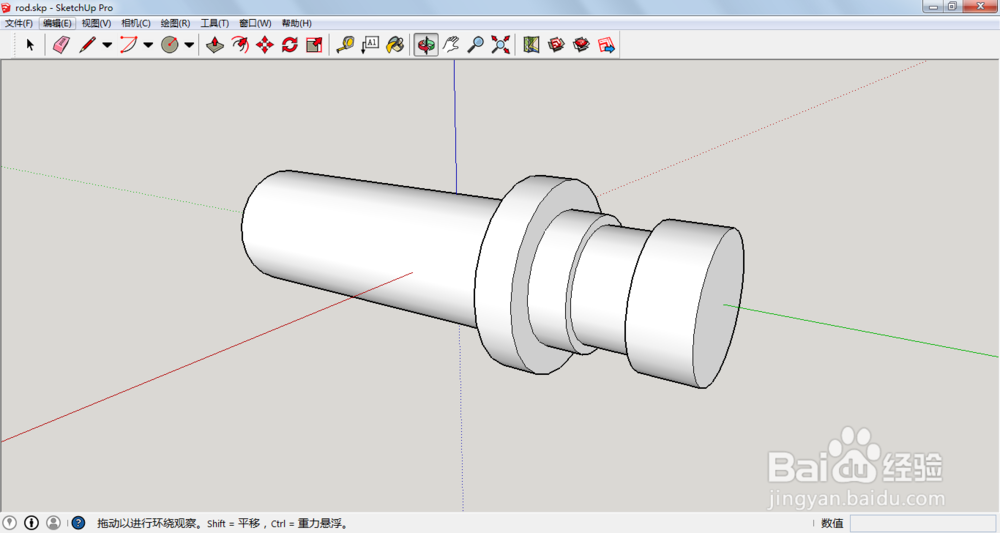

来源：网络收集 点击： 时间：2024-04-17首先在SketchUp中画一张3D图纸，此处不赘述，如下图所示。需要注意
1.要完全删除壳体内部多余的平面，使其只有一个完整的外壳，否则无法打印。2.使平面曲面完全密封。有时对曲面使用交错命令可能带来大量的洞，要自行修补。
3.使元件的整个外壳都是光亮的，不是深色的（如本步骤第二张图，该平面朝向有错）。对深色的平面，使用右键-反转平面。

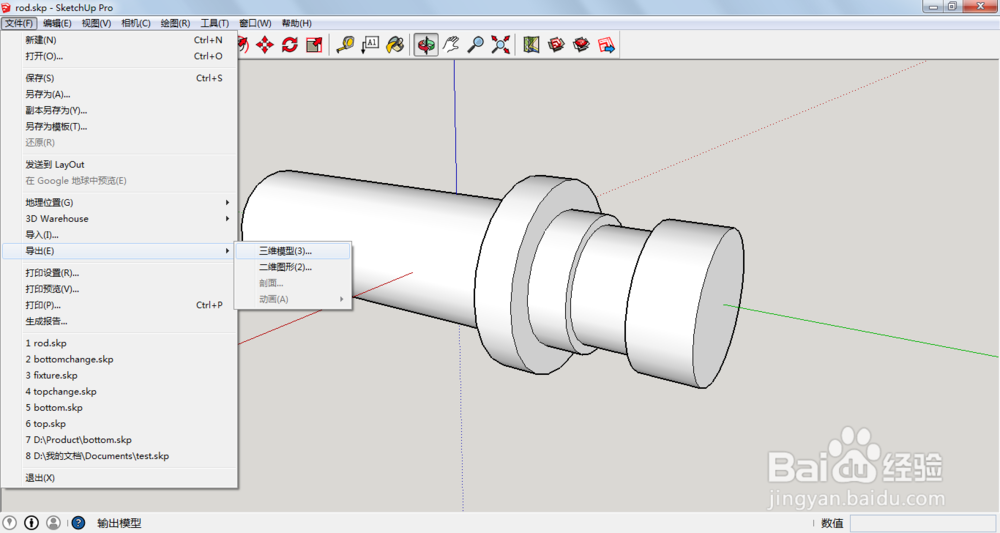

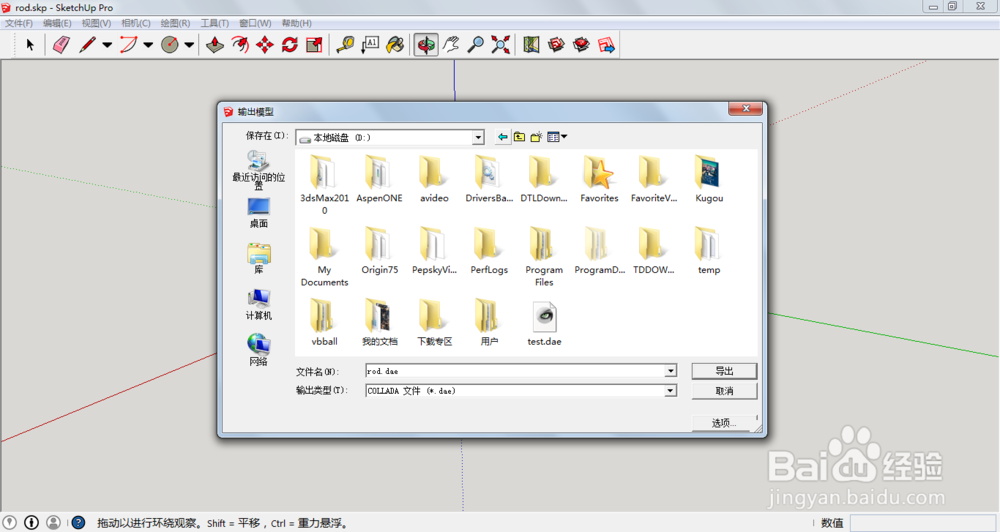

2/7然后点击文件-导出-三维模型，在对话框中选择保存位置，类型选择COLLADA文件（*.dae），注意保存文件路径不要有中文（比如D:\我的文档\），因为下一步中，Meshlab不能识别中文路径，无法打开。

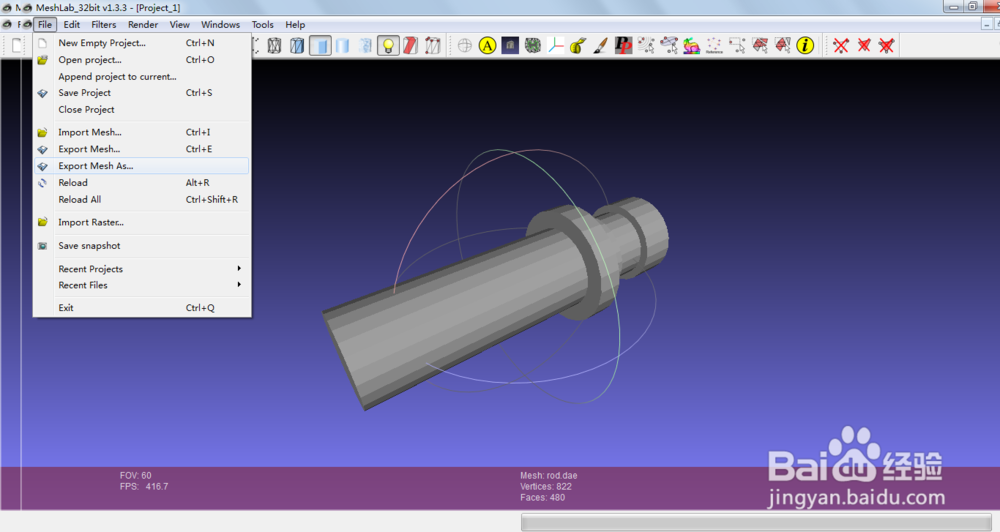

3/7在Meshlab中打开刚才保存的.dae文件。这是一个很好玩很强大的软件，不过此处仅作为转换器。打开后，选择 File-Export Mesh As-选择位置，类型选择STL File Format(*.stl)，保存，得到一个stl文件。但这个文件目前不一定能够打印。

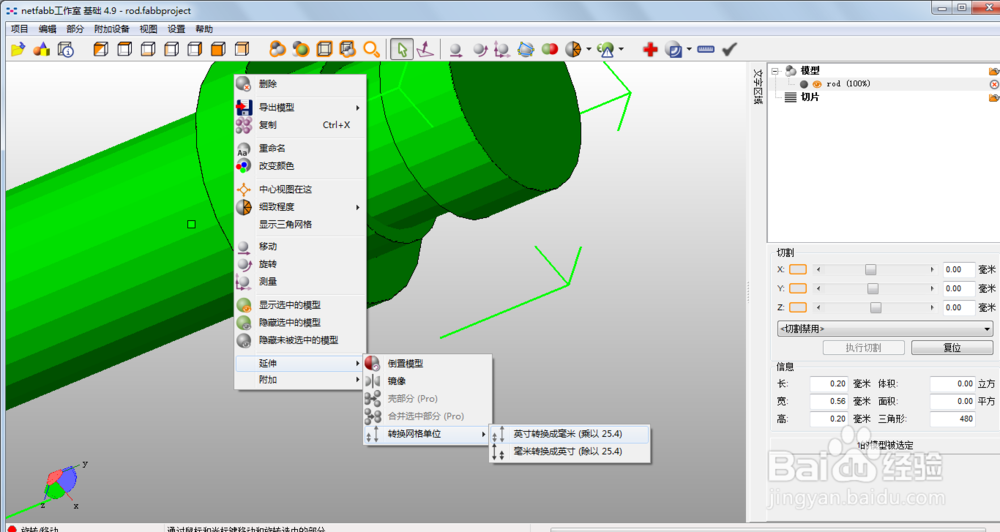

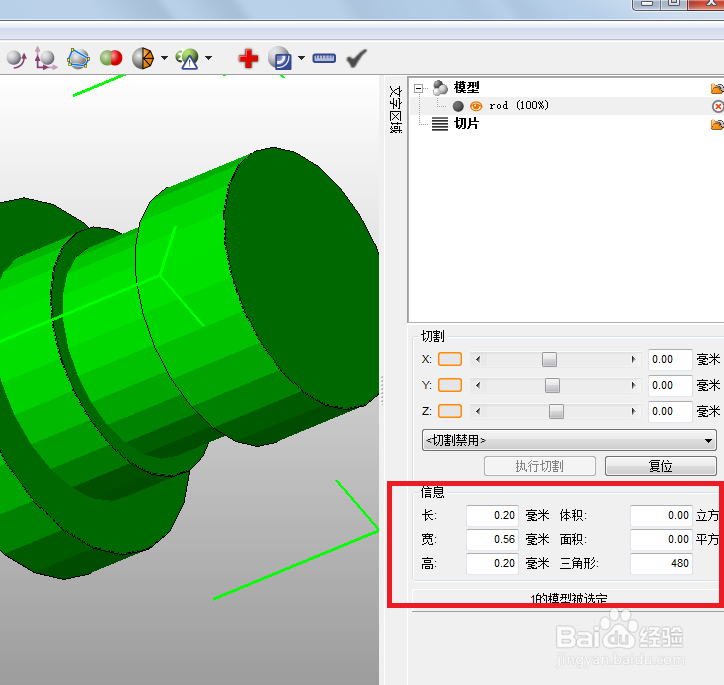

4/7打开Netfabb，打开stl文件。可以看到文件的图像。如果全是绿色，代表完全正确，此时窗口右下角的信息栏中可以看到此模型的相关信息。大部分情况下，右边的单位可能显示为一个英寸的数值，但其显示单位仍为毫米，这显然是错误的（如本步骤第二张图片所示）。这时选中模型，右键，延伸-转换网格单位-英寸转换成毫米（第三张图片所示），可以让其恢复正常。若右边数值正常显示，则可以在模型上点击右键，导出模型-为STL，此时导出的文件可以用于打印。

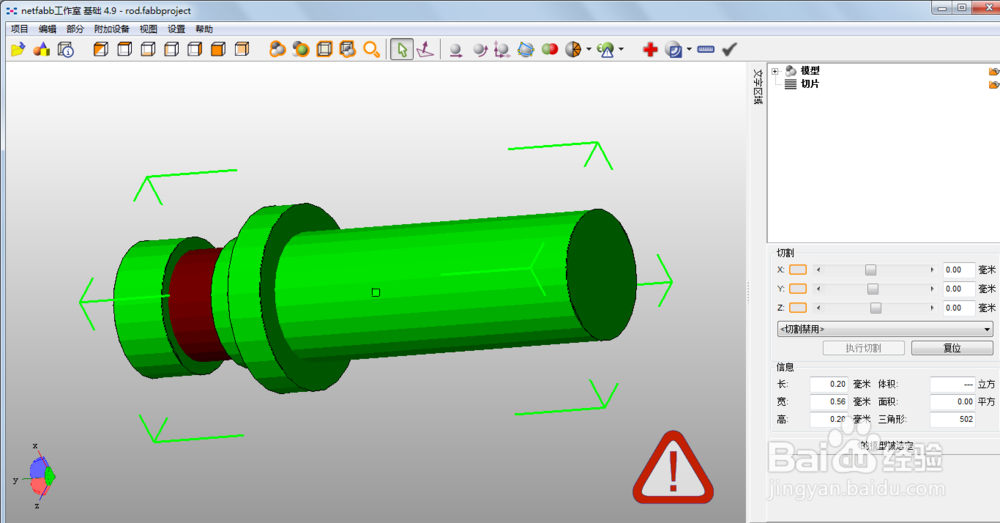

5/7上面所述的是一个绘制正确的模型的导出方法。若不正确，则Netfabb会有下图所示的警告，其体积也无法显示。红色的平面表示其朝向有误，请返回SketchUp中更改（如第一步所示）。

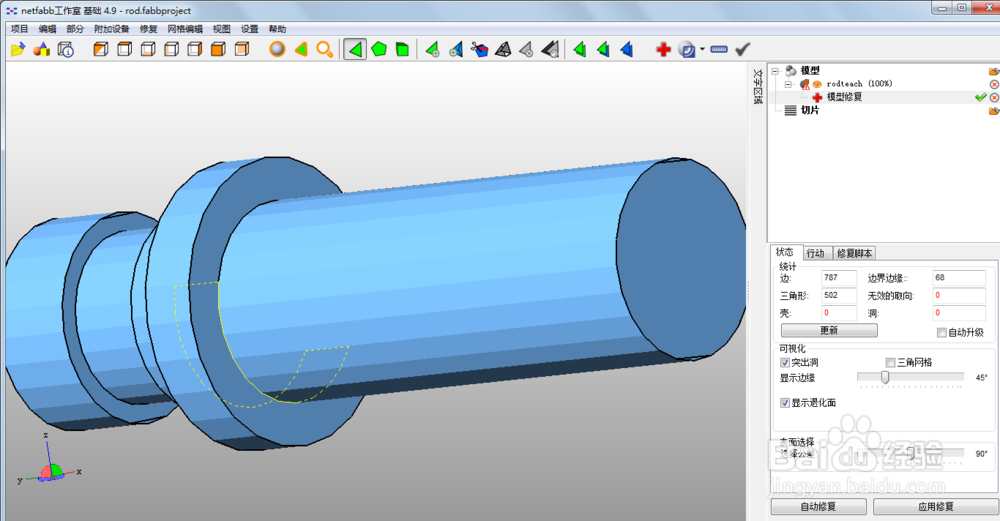

6/7将平面朝向更改正确后，模型中仍可能存在洞或者多余的平面，这导致stl文件不能水密，此时需要修复。选中模型，点击右上角的红十字，进入修复界面。黄色的虚线显示内部的洞或多余的平面。对于大块的多余的平面，尽量返回SketchUp中删除，因为自动修复可能会带来意外的模型外形的改变。

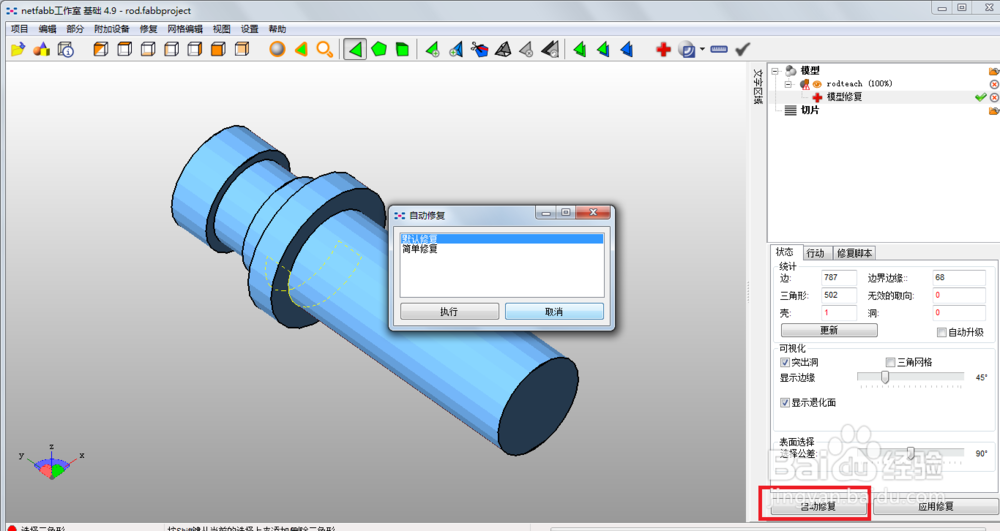

7/7删除大块多余平面后，使用自动修复功能。选择默认修复即可。修复后应用修复。此时文件应该已经正常，可以输出，打印。
