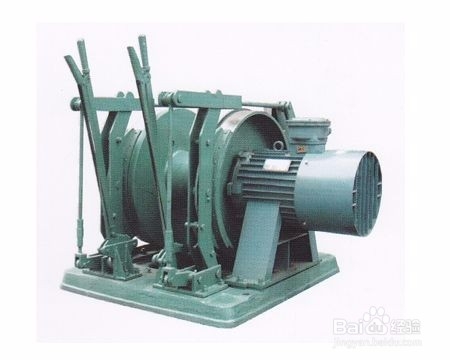

矿用双速绞车为隔爆型绞车,主要供煤矿井下有煤尘或爆炸性气体的环境下采煤工作面液压支架的推移,掉向和搬运,矿山在倾角小于30度的工作面或巷道提升和下方重物,具有两种速度,两种牵引力。工具/原料more双速绞车矿用双速绞车的适用范围1/1分步阅读

矿用双速绞车主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,进底车场,上山下山,煤矿地面等处的矿车调度,物料运输工作,还可用于回采工作面的回柱放顶。

矿用双速绞车主要特点1/3

1.采用“双轴多级”传动特点，实现了大的传动比。

传动效率高、工作效率高、容绳量大、节能。

操作简单、使用方便，并具有可靠的双闸制动。

结构工艺简单，可靠，成本低。

使用寿命长、维护维修费用低

2/3

2.采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的yi体化。

3/3

3.采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。

矿用双速绞车的使用方法1/7

检查绞车周围：顶帮支护牢固、安全，无异常变化;绞车至轨道的间距满足车辆通行要求;操作空间满足操作要求;作业地点整洁。

2/7

检查绞车固定：基础稳固、地脚螺栓齐全紧固、四压两戗齐全牢固。

3/7

检查绞车滚筒、轴承座、护绳板等齐全完好

4/7

检查绞车制动闸和工作闸：动作灵活，制动准确、可靠，无别卡现象。各部螺栓、销、轴、拉杆螺栓、限位螺栓等齐全完整，无弯曲、变形。施闸后，闸把中煤位置在全部行程的60～70%之间。闸带必须完整无断裂、磨损余厚不得小于4mm，闸轮表面光洁平滑，无明显沟痕，无油泥。

5/7

检查钢丝绳：要求无弯折、无硬伤、无打结、无严重锈蚀，断丝不超限，在滚筒上绳端固定牢固，在滚筒上的排列应整齐，无严重咬绳、爬绳现象。松绳至终点，滚筒上余绳不得少于3圈。保险绳直径与主绳直径应相同，并连结牢固。

6/7

试转：绞车司机送开关电源，按下启动按钮，松开工作闸，压紧制动闸，启动绞车空转，绞车应无异常响声和震动，无甩油现象。

7/7

上述检查，如发现存在隐患，要立即进行处理，现场无法处理的要立即汇报。隐患不处理完不准开车。

矿用双速绞车的型号参数1/1

型号,JSDB-19,zmjt059-13,JSDB-10

钢丝绳直径：30mm,24mm,22mm

卷筒容绳量：400m,180m,200m

电动机功率：45kw,22kw,18.5kw

慢速平均绳速：0.145,m/s,0.147m/s,0.115

慢速内层zui大静张力：320KN,200KN,140KN

慢速外层zui大静张力：190KN,130KN,100KN

快速外层zui大静张力：25KN,15KN,17KN

快速内层zui大绳速：1.538,m/s,1.3m/s,0.78m/s

外形尺寸：3825*1214*1470mm,3182*968*987mm,2389*772*1002mm

总重量：5480kg,2980kg,1900kg

注意事项

下放车辆时，应与把钩工配合好，不准留有余绳，以免车过变坡点突然加速损伤钢丝绳

正常情况下，车辆严禁在巷道的斜坡上停放;因事故或其他原因车辆在斜巷中停留时，司机应闸紧制动闸，注意信号，严禁离岗。
