在hypermesh中，刚性体——柔性体的连接（rigid-flexible）方法有两种。注意，刚性体不能和刚性体连接，所以刚性体不能和刚性单元连接，需要设置接触，Analysis——interfaces。工具/原料more软件版本：hypermesh14，LS-dyna模块方法/步骤1/9分步阅读

方法一：创建接触XtraNode。注意：低版本和高版本创建方法不同。

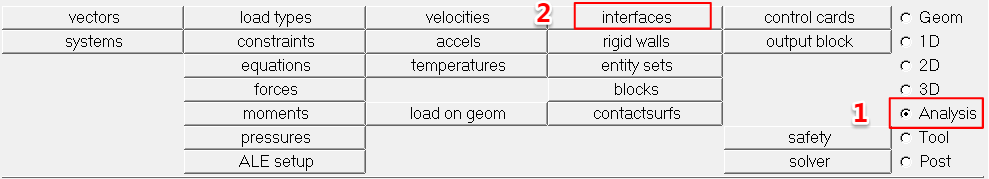

低版本：打开接触面板（1-2）。

2/9

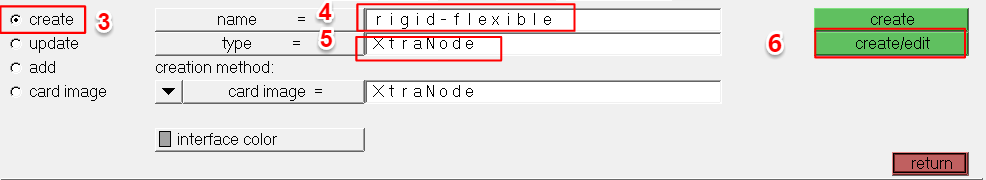

创建接触面XtraNode（3-5），进入编辑面板（6）。

3/9

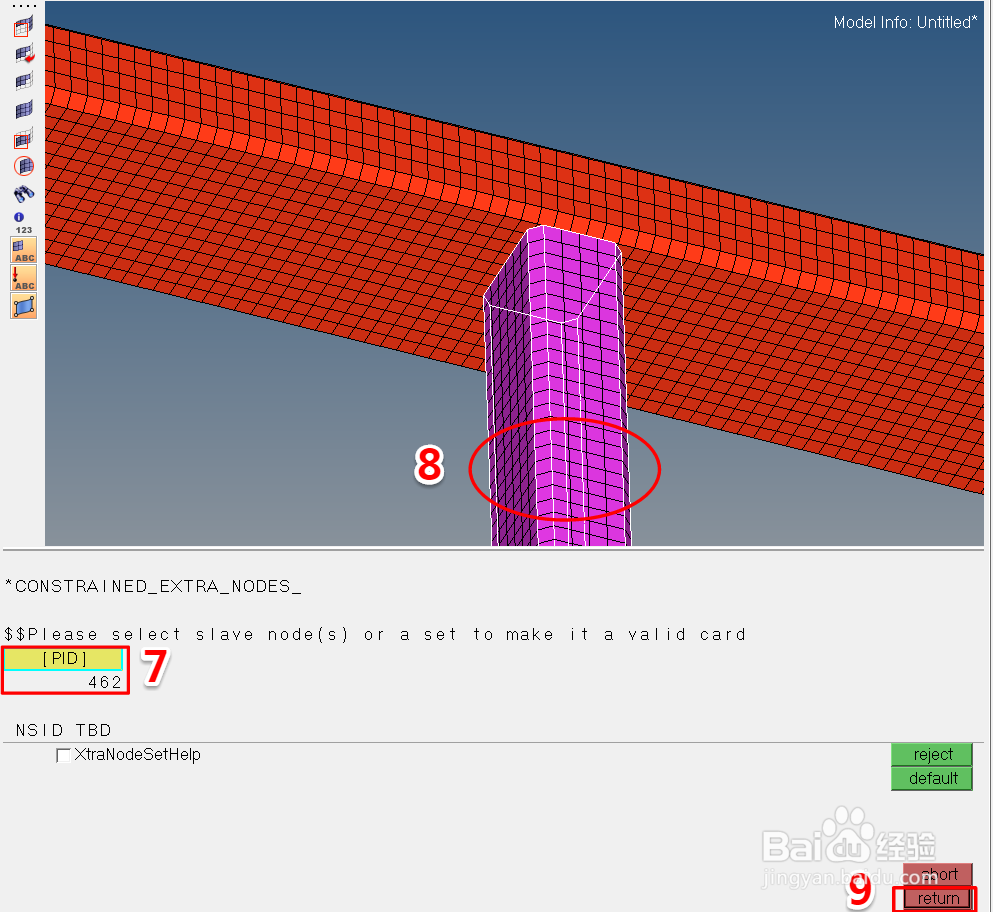

选择主面（刚性体）（7-8）。

4/9

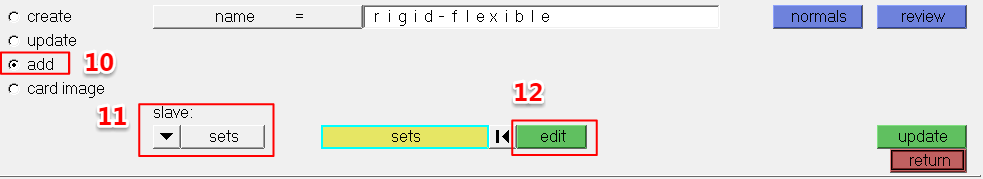

添加从面。选择add（10），从面选取方式选择集合sets（11），单击edit（12）进入集合面板。

5/9

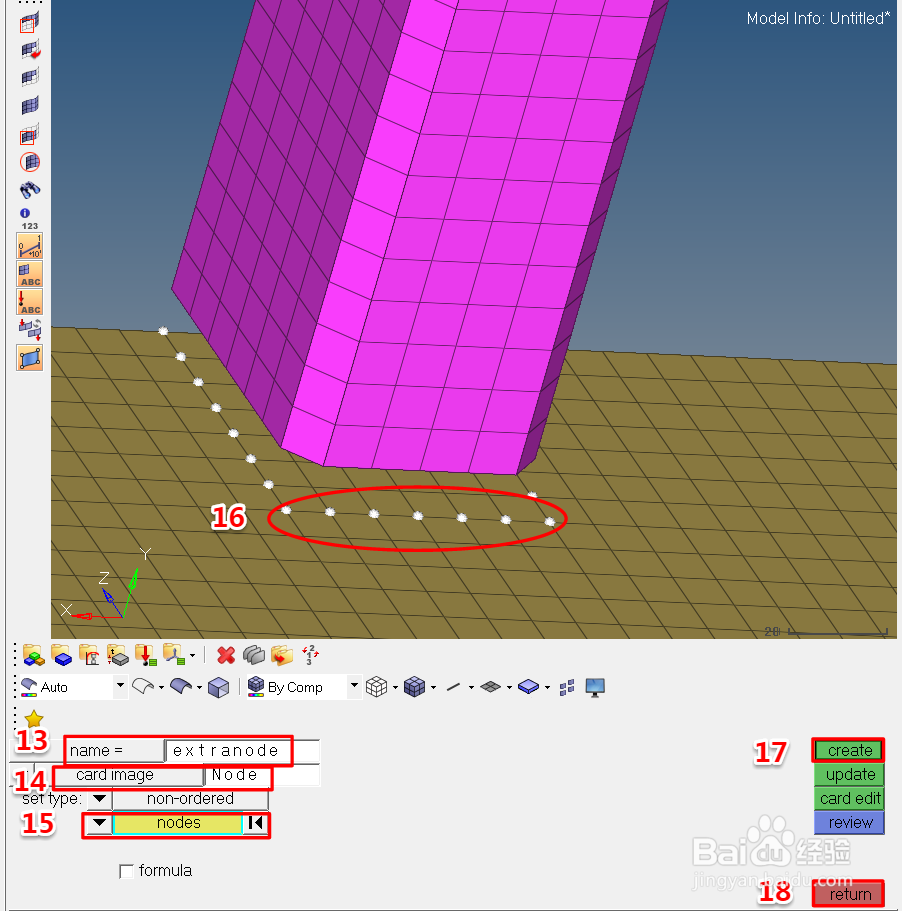

创建集合（13），卡片类型选择Node（14），选择柔性体上与刚性体连接的节点（16），返回接触面板（18）。

6/9

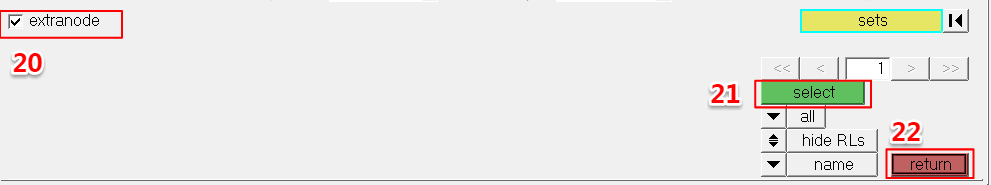

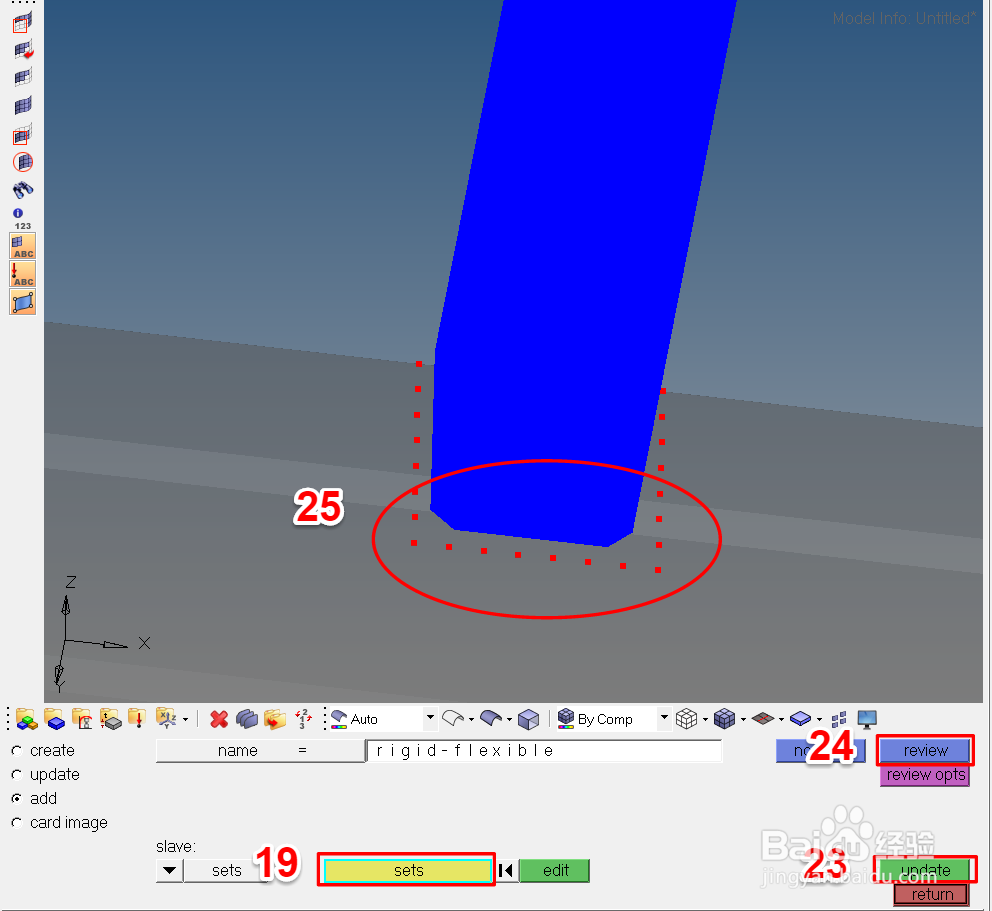

选择从部件（19-22），更新（23），单击review检查接触是否正确（24）。

7/9

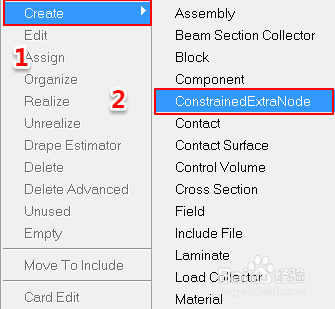

高版本：模型树上右击创建。

8/9

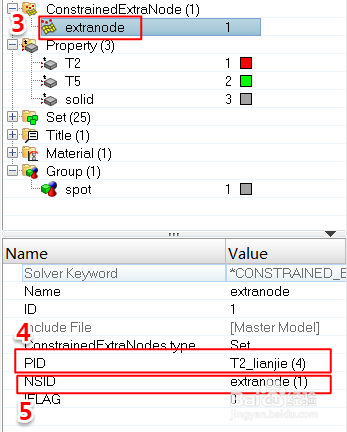

单击extranode（3），选择主部件（刚性体）（4）和从部件（柔性体的节点）（5）。注意，从部件同样需要创建集合。

9/9

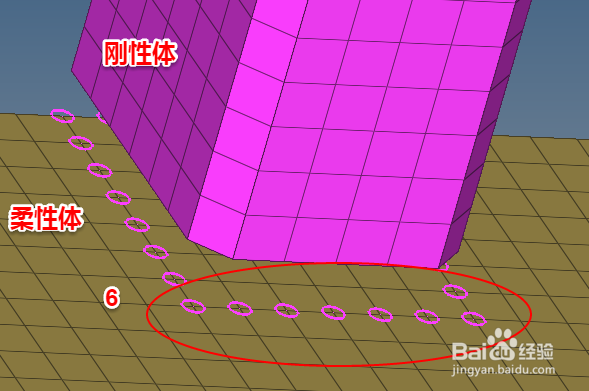

创建的连接如下图所示（6）：

方法/步骤21/4

方法二：把柔性体上与刚性体相互接触的单元，移动到刚性体所在的层。

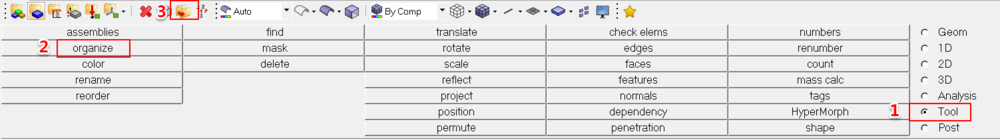

进入管理面板（1-2或者3）。

2/4

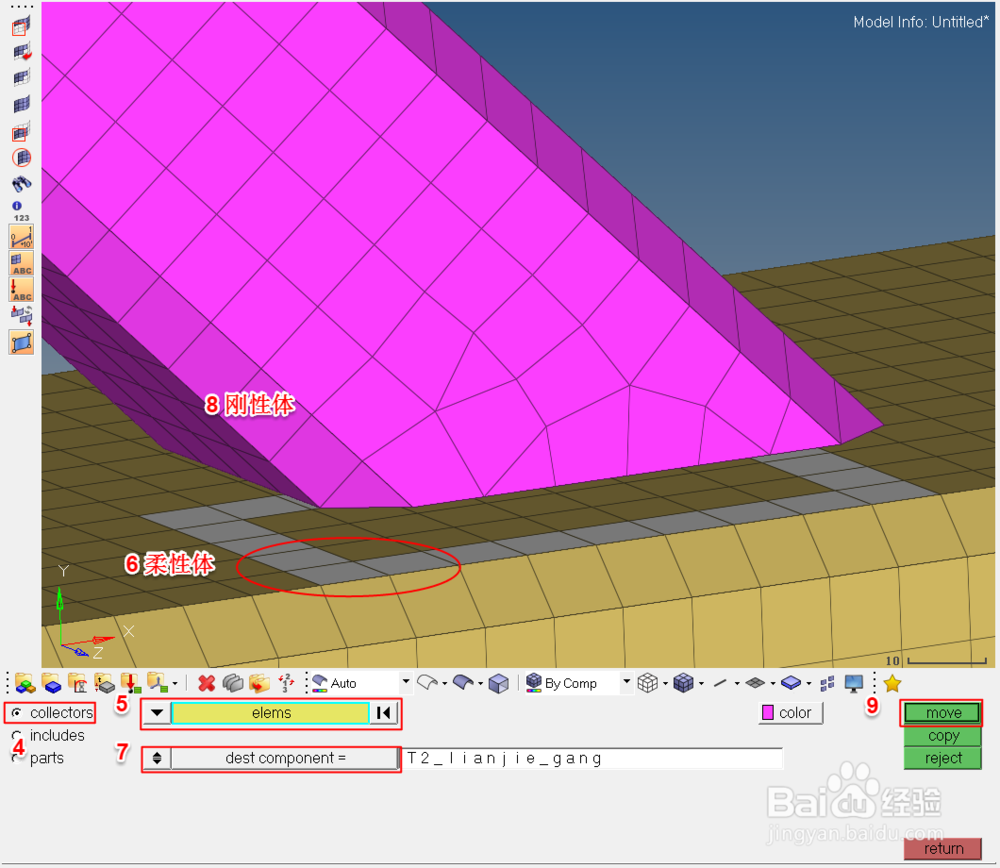

把选中柔性体上与刚性体接触的单元（5-6），移动到刚性体所在的层（7-9）。

3/4

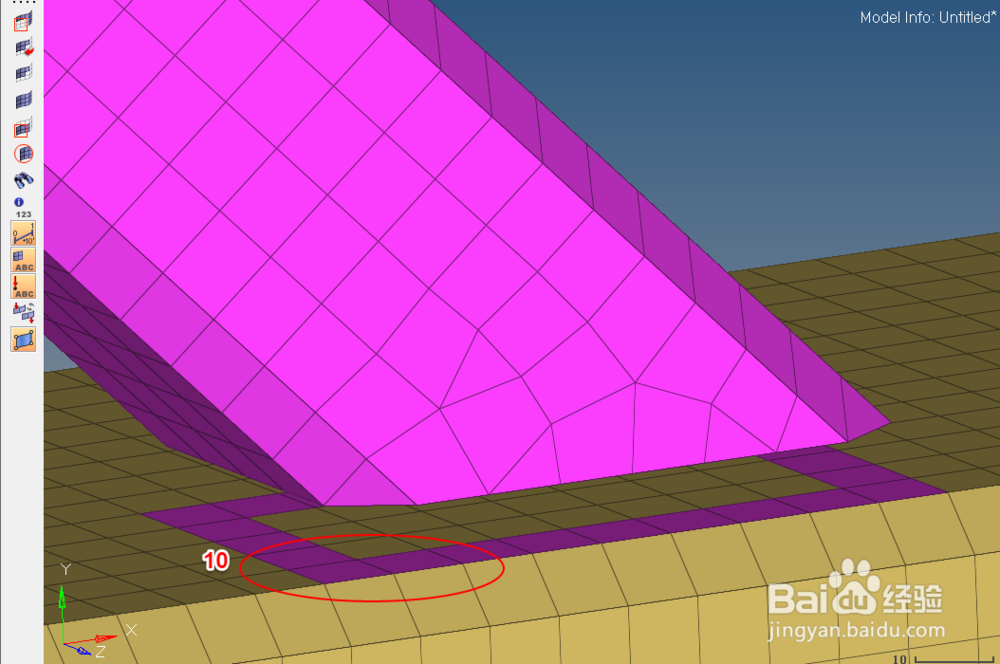

结果如图所示。

4/4
