效果预览：

建模步骤：

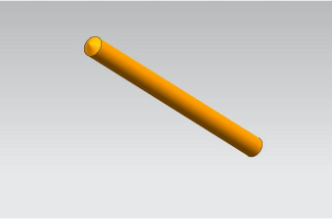

第一步、运用圆柱体（10*135）建立钻头主体部分，对齐底部进行倒斜角(距离为3，斜角为55°)处理，如下图所示。

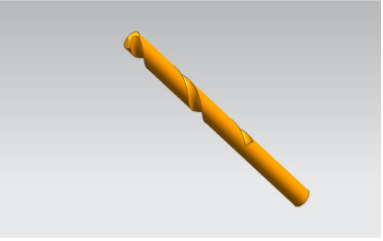

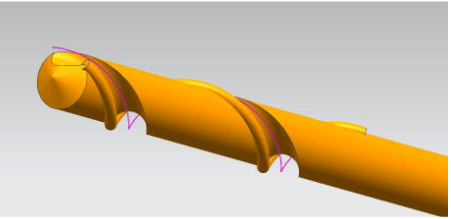

第二步、运用螺旋线（圈数为2，螺距为45，半径为5，基准点为（0，0，45））命令与管道命令（外径为6，布尔运算为求差）建立钻头的螺旋槽，如下图所示。

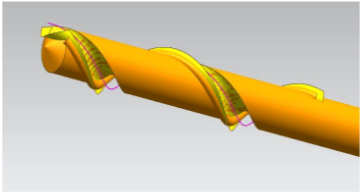

第三步、运用抽取命令抽取螺旋槽内面，接着运用修剪与延伸命令对抽取面边缘及两端相邻面延伸2mm，如下图所示。

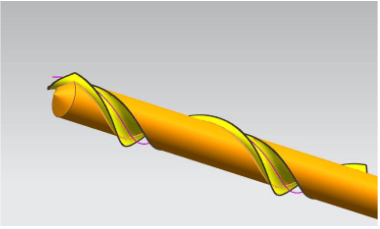

第四步、运用管道（外径为2mm）沿着延伸面与钻头侧面的交线建立管道，如下图所示。

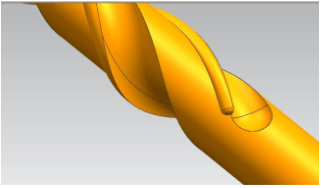

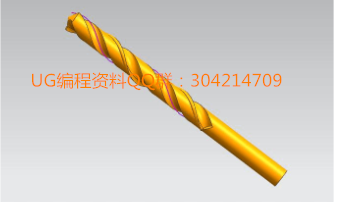

第五步、运用拆分体命令，利用延伸面对上步建立的管道进行拆分，隐藏掉抽取面及拆分的内侧管道。接着，阵列复制（圆形阵列，阵列角度为180°，基准轴为Z轴）螺旋槽及拆分的管道，如下图所示。然后，对钻头退刀槽底面进行光滑处理，圆弧部分用球体进行求差处理，拆分管道底部采用边倒圆处理，如下图所示。

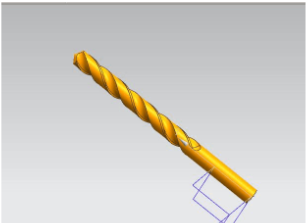

第六步、对钻头底面进行拉伸（拉伸距离为140mm，方向为Z轴，布尔运算为求交，单偏置0.15mm），如下图所示。

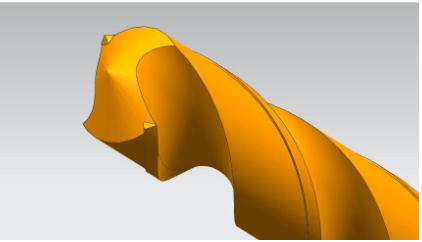

第七步、利用替换面命令，将条纹凸起部分替换为钻头顶端的圆锥面，如下图所示。

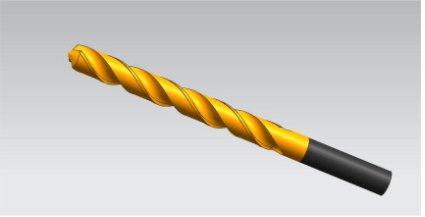

第八步、建立基准面（距底面35mm），用分割面命令将钻头圆柱侧面分割，将底面选染成黑色，如下图所示。
