cad绘制新建引上电杆图示
来源:网络收集 点击: 时间:2024-04-18【导读】:
使用cad绘制新建引上电杆图示,练习绘制相切的圆、剪切、填充等等操作。工具/原料morecad2014方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
注意事项

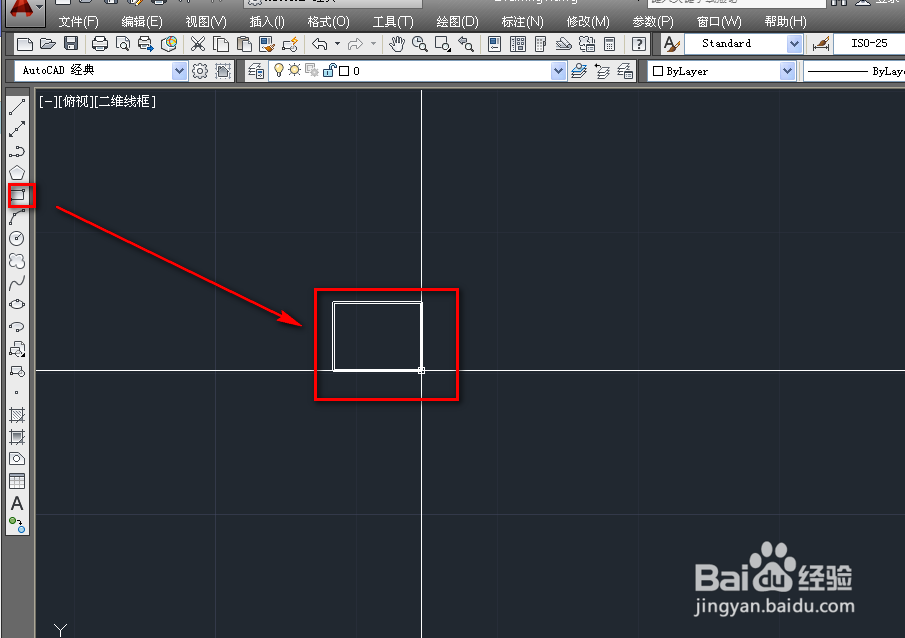

打开cad,使用绘制矩形工具,在作图区绘制一个矩形,如下图。

绘制一条接矩形一边中点的线段,长设置为8个单位毫米,如下图。

使用绘制圆的工具,对象捕捉到线段终点,绘制一个圆半径为3毫米的圆,如下图。

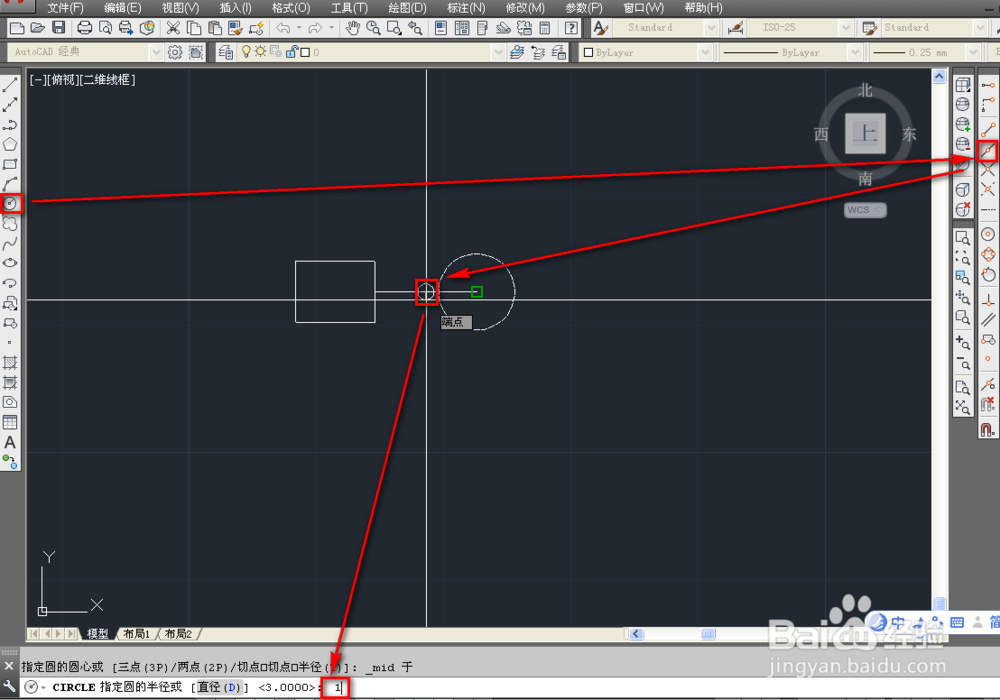

使用绘制圆工具,对象捕捉到线段中点,绘制一个半径为1毫米的圆,这样两个圆是相切的,如下图。

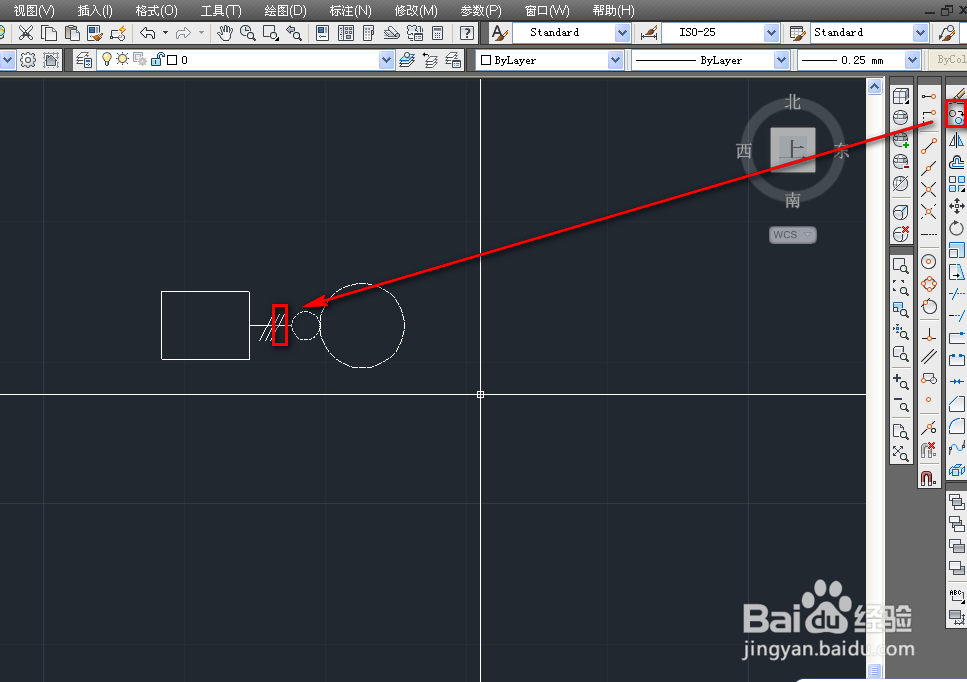

使用修剪工具,修剪掉圆内的线段,如下图。

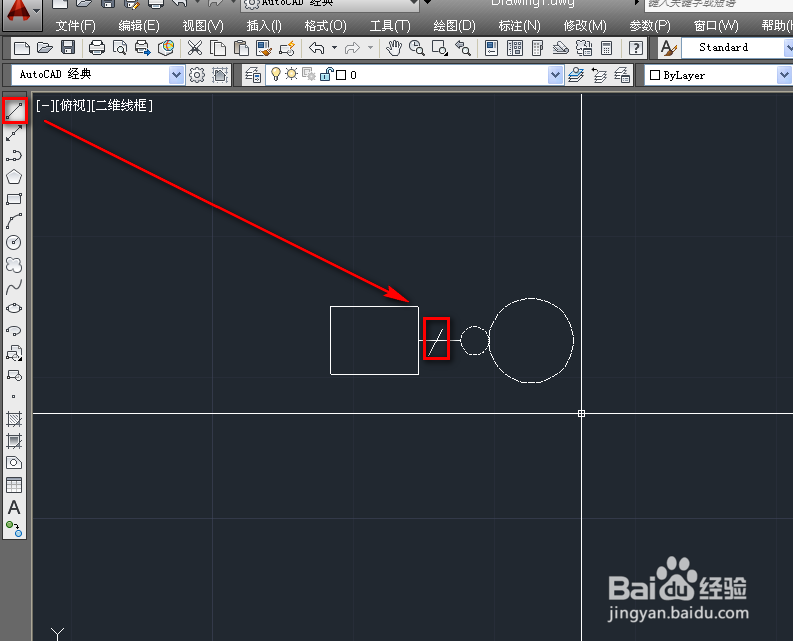

使用绘制直线工具绘制与线段相交的直线,如下图。

使用连续复制,用坐标控制的方式复制两条直线,如下图。

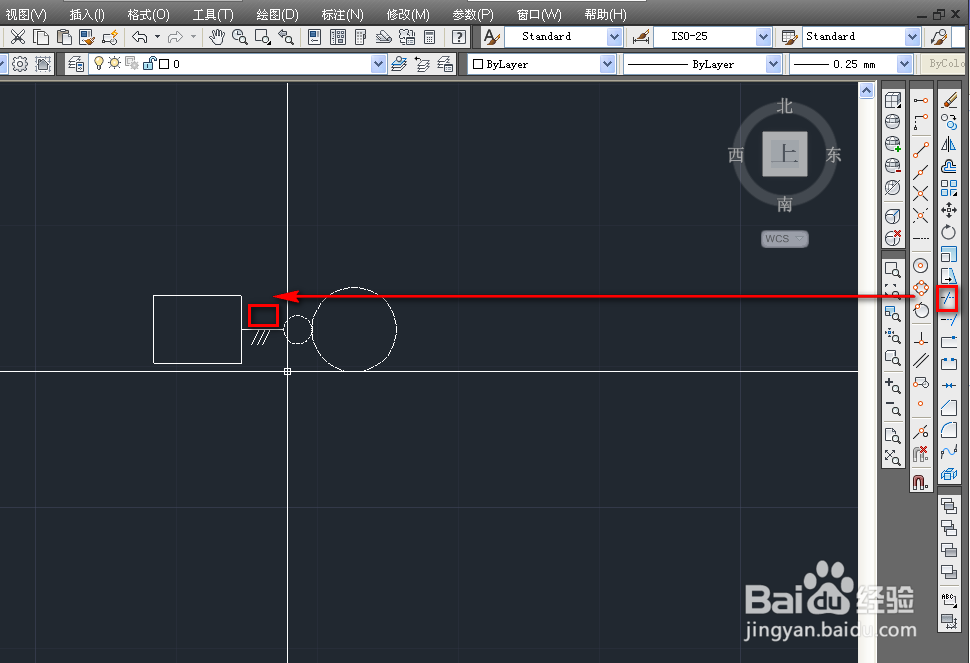

再次使用修剪工具,修剪掉多余的线段,如下图。

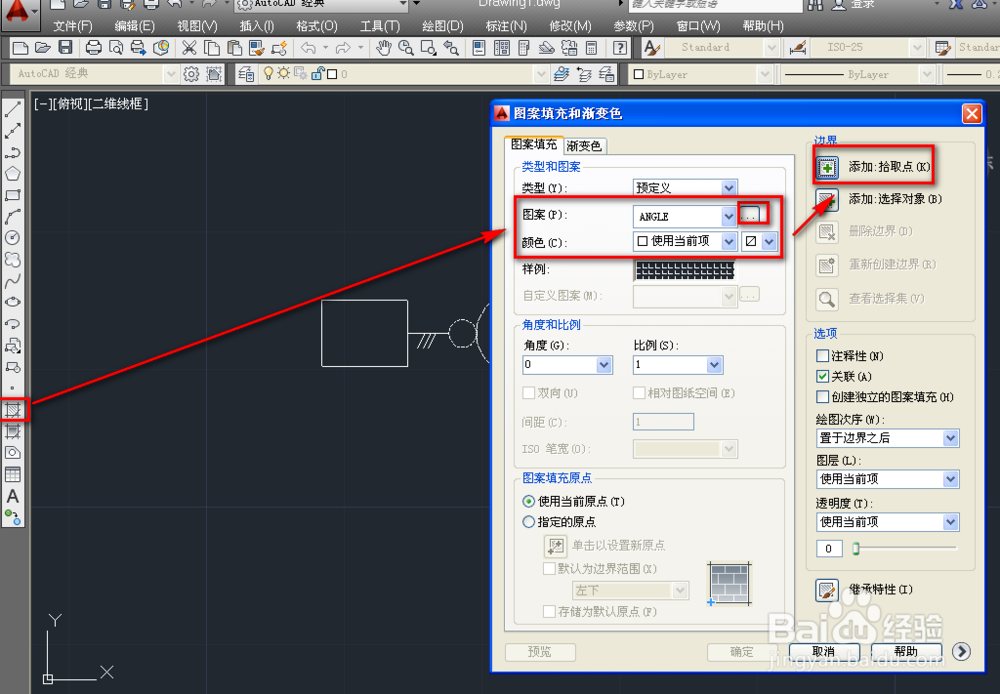

使用填充工具,设置填充纯色、黑色,点击添加拾取点,如下图。

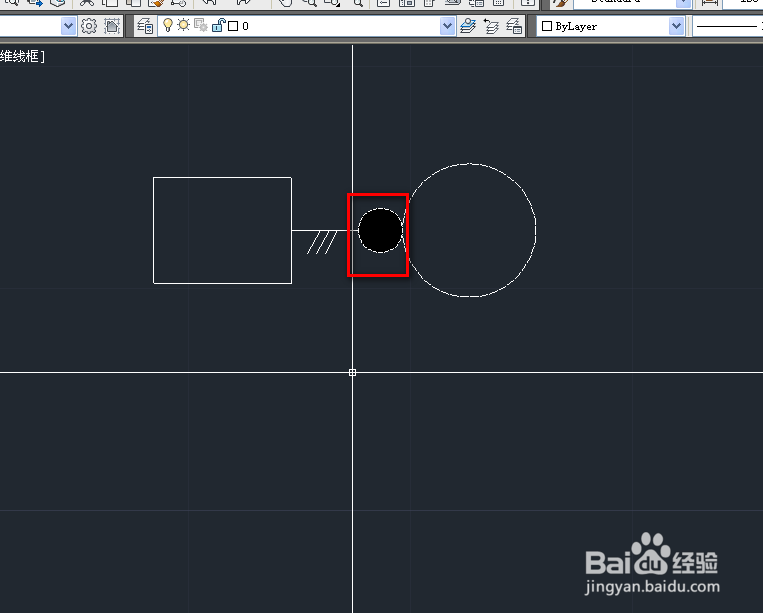

选中小圆进行填充,这样就完成了绘制,如下图。

相切圆的绘制可以灵活运用
