订阅SolidWorks工程图剖视图处理
来源：网络收集 点击： 时间：2024-04-18【导读】：
对应的零件尺寸变更后，断开的剖视图位置不对。工具/原料more电脑SolidWorks软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项
双击打开SolidWorks

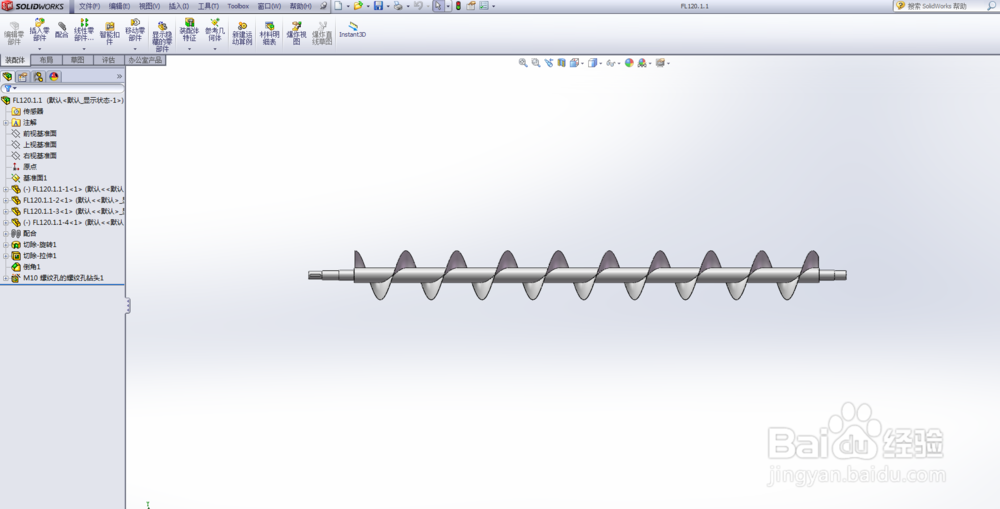

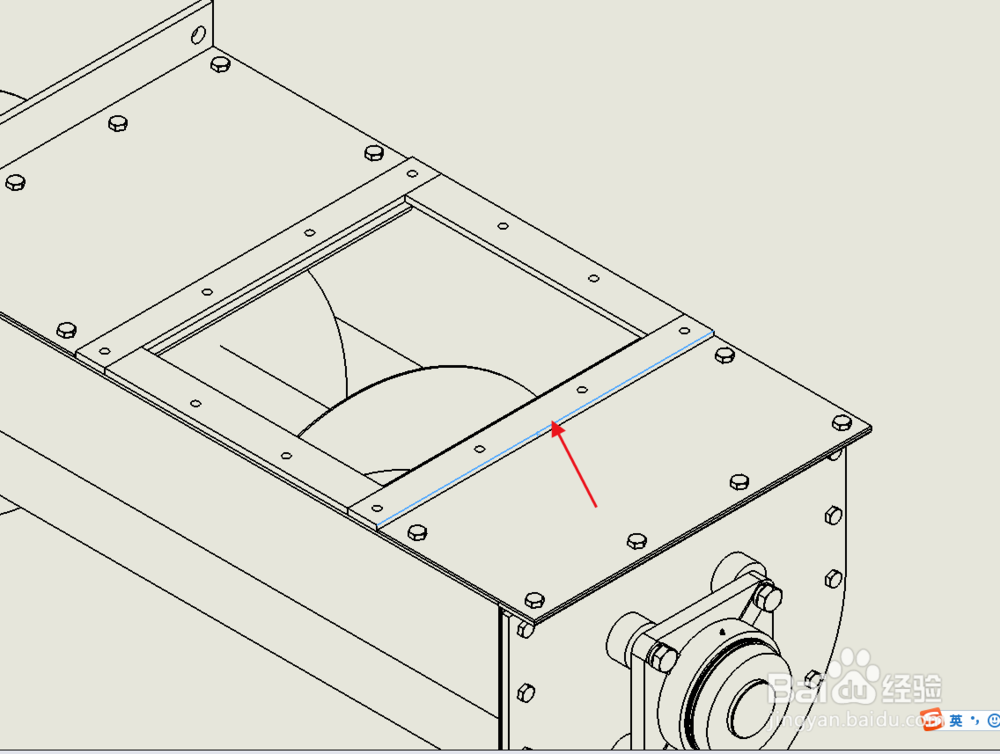

2/7选择更改尺寸后的零件或装配体

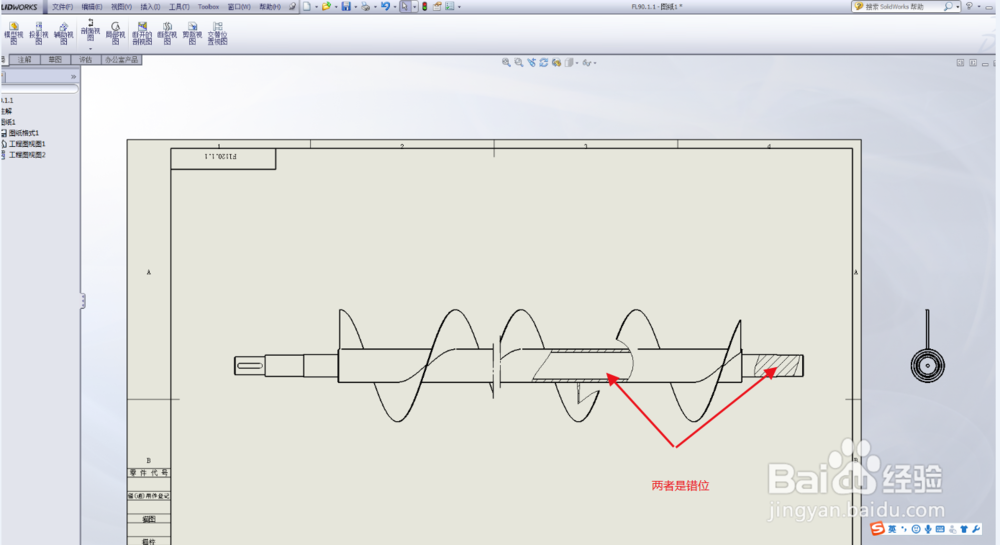

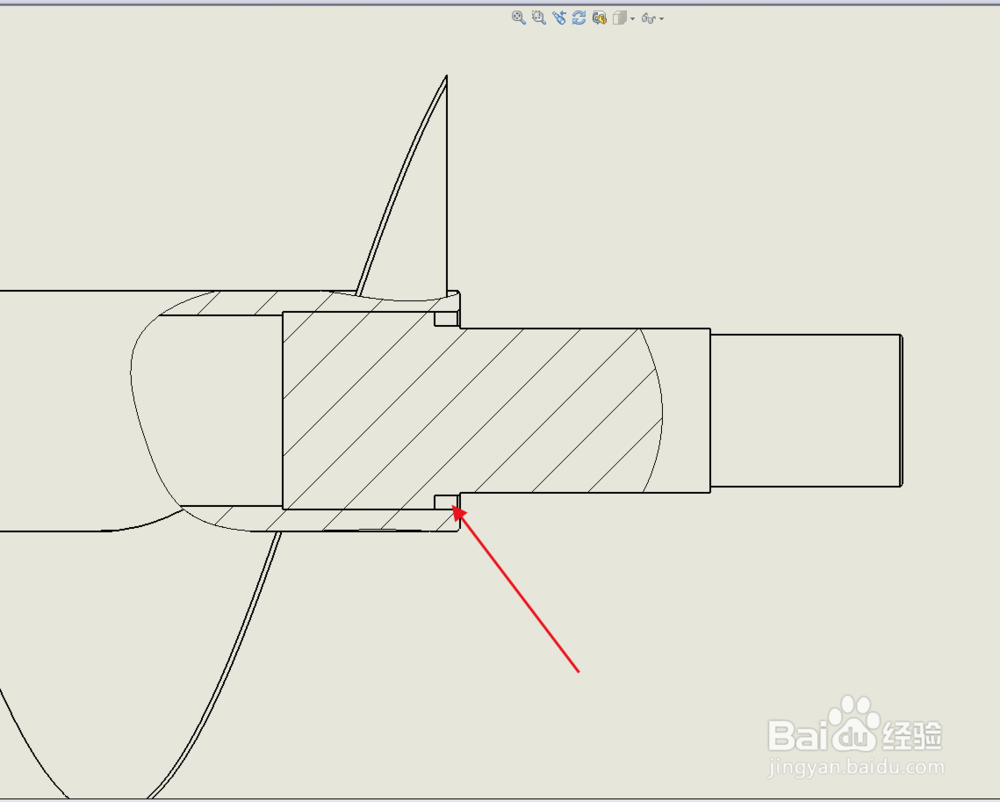

3/7从零件或装配体生成工程图后，会发现之前做的剖视图位置移动了，不在我们需要的位置上了。

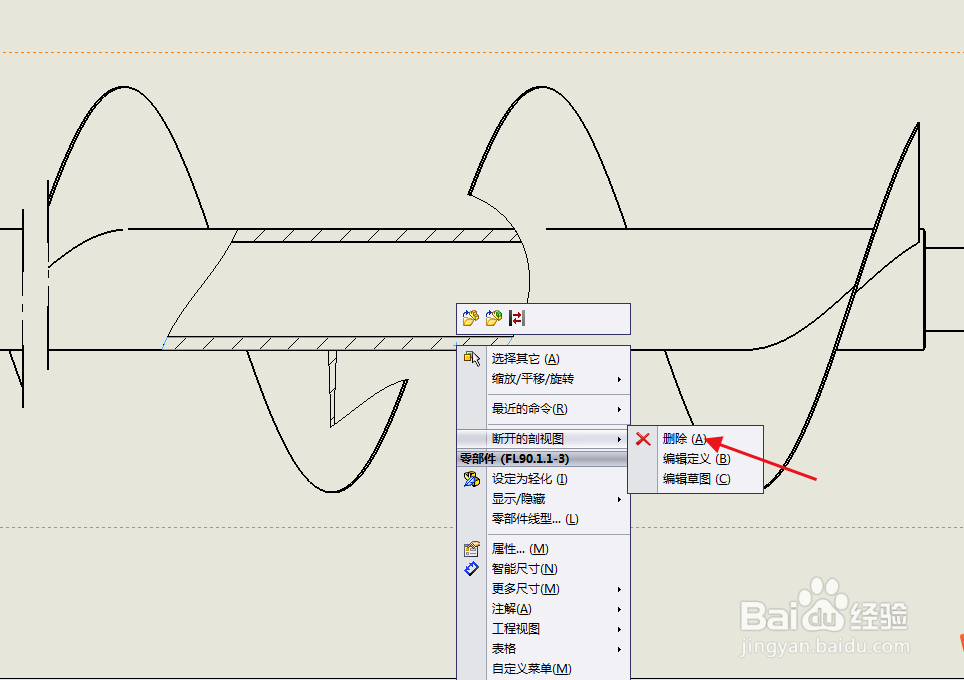

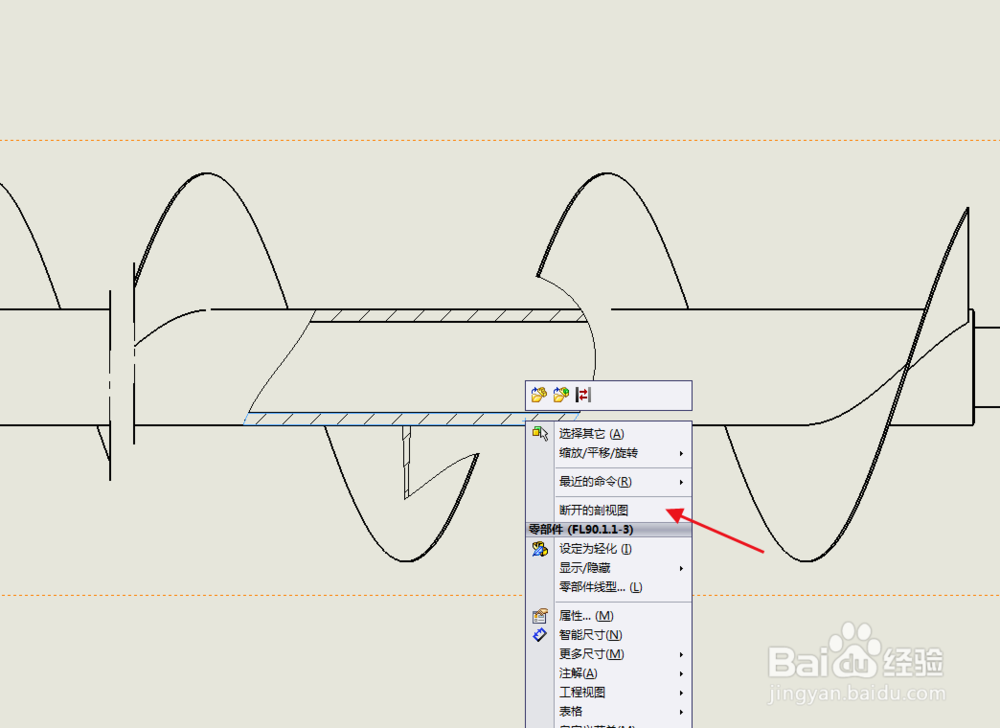

4/7我们将鼠标移动到错误的剖视图位置，点击右键，选择断开的剖视图，再继续选择删除，再选择确定。恢复到没有剖视图的原始状态下。

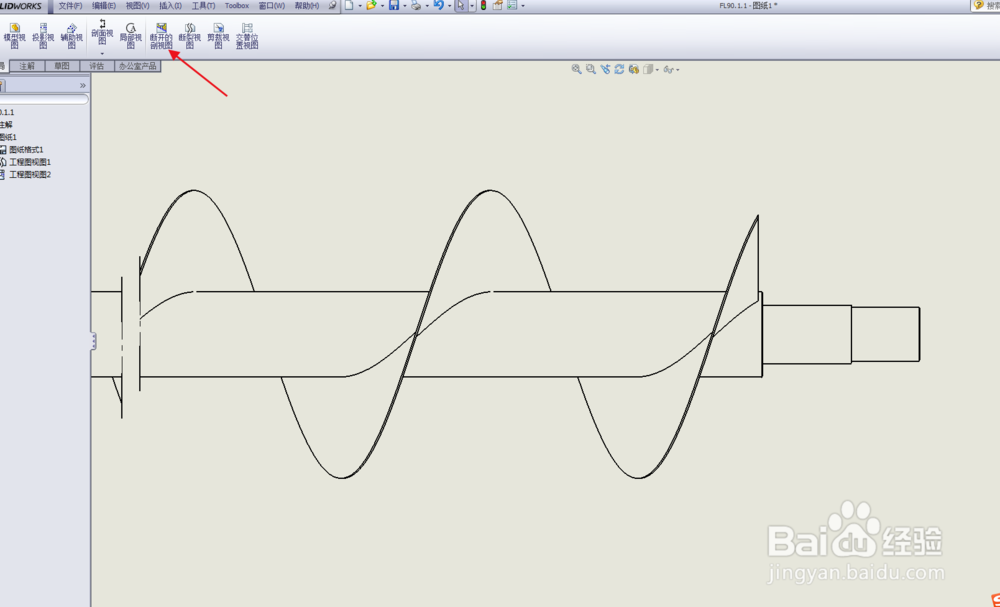

5/7重新选择断开的剖视图

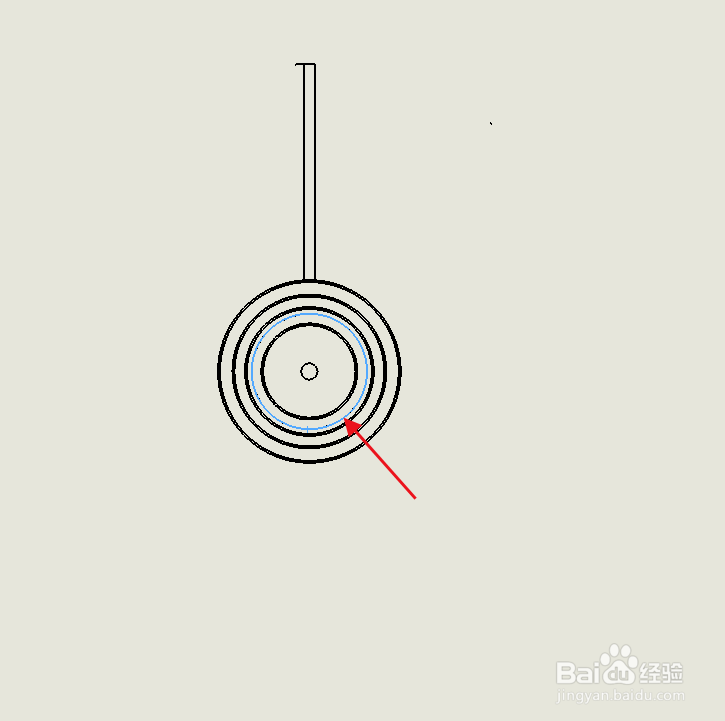

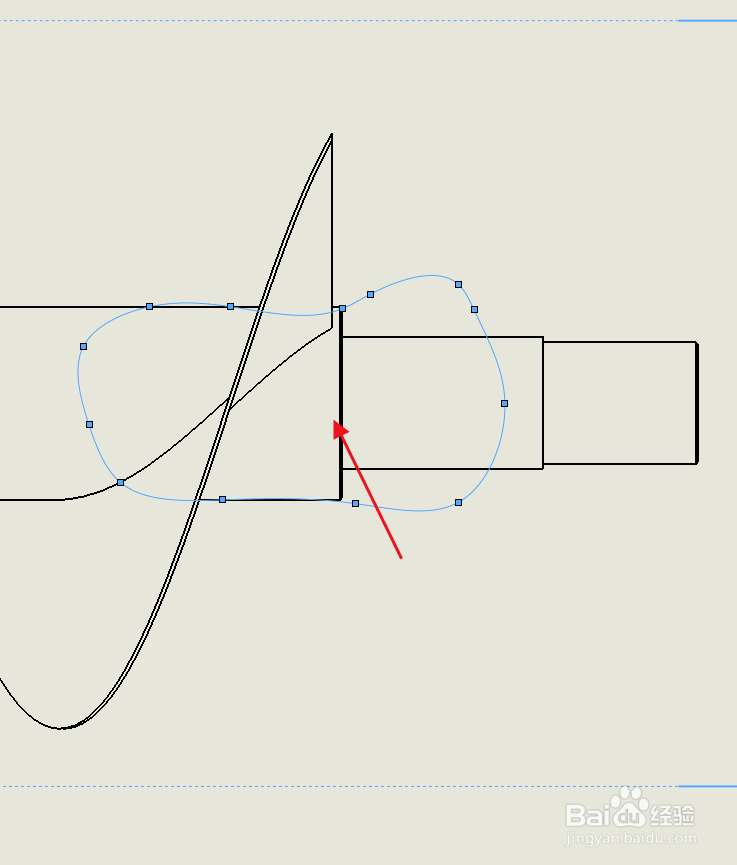

6/7在我们需要的位置上重新绘制剖视图界限，然后选取正确的剖视点。我这里选取的是圆，方形的可以选择生成面上的一条线。

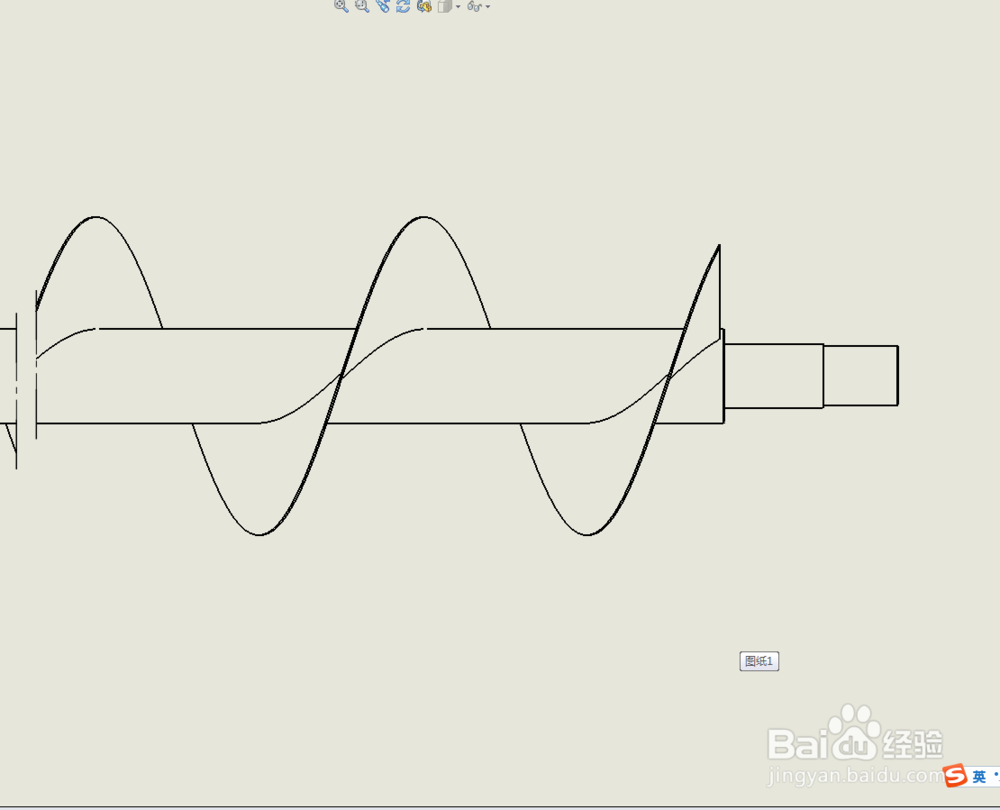

7/7得到我们需要位置的剖视图
注意事项注意界限要绘制到正确的位置，剖切点的选择也要准确。
