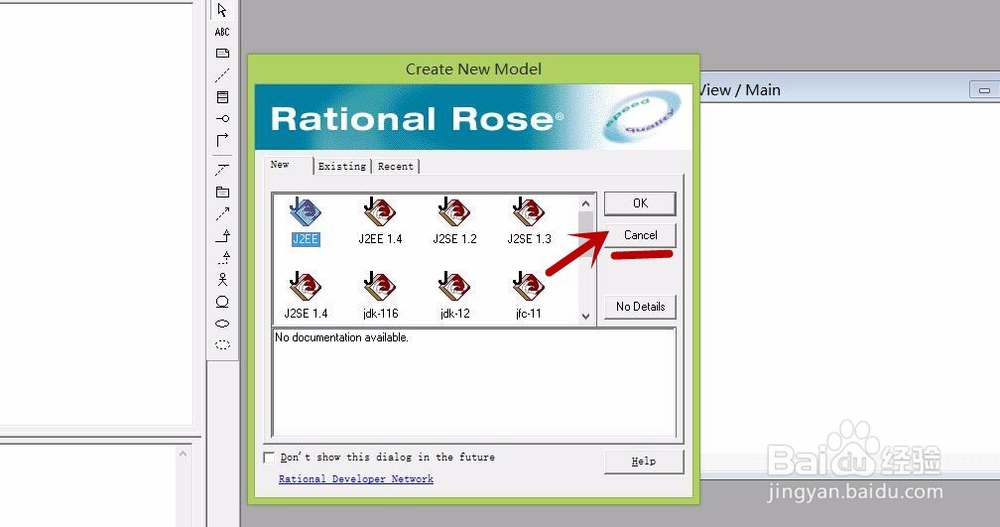

打开软件，在弹出框点击cancel

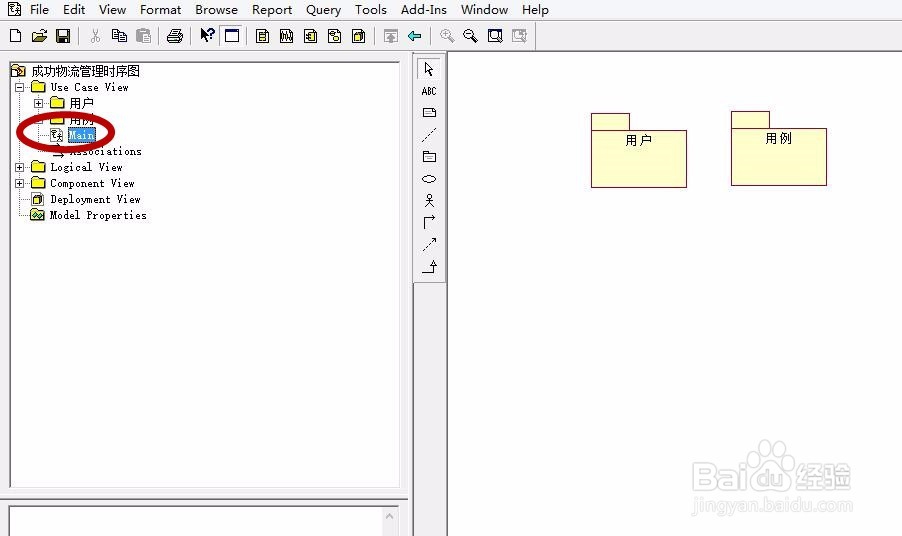

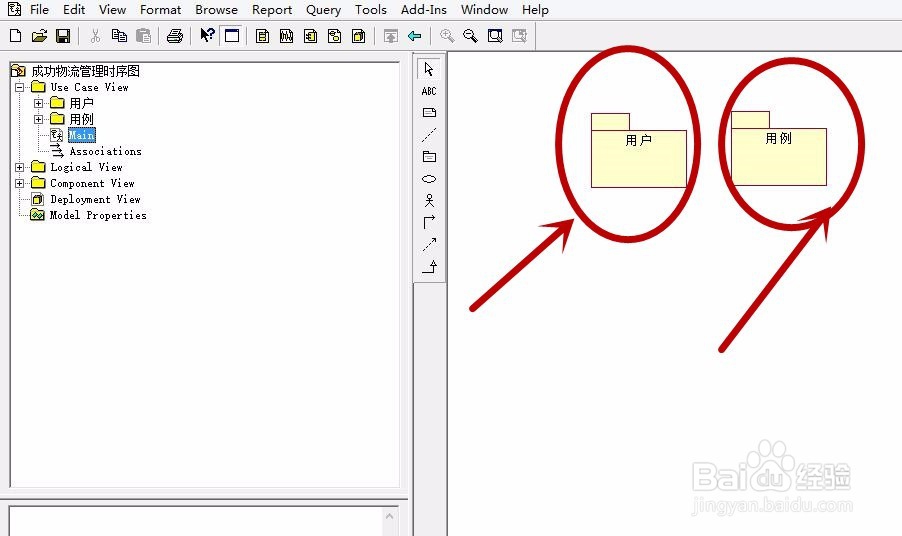

进入后，在use case view目录下的main加入两个包，如图所示

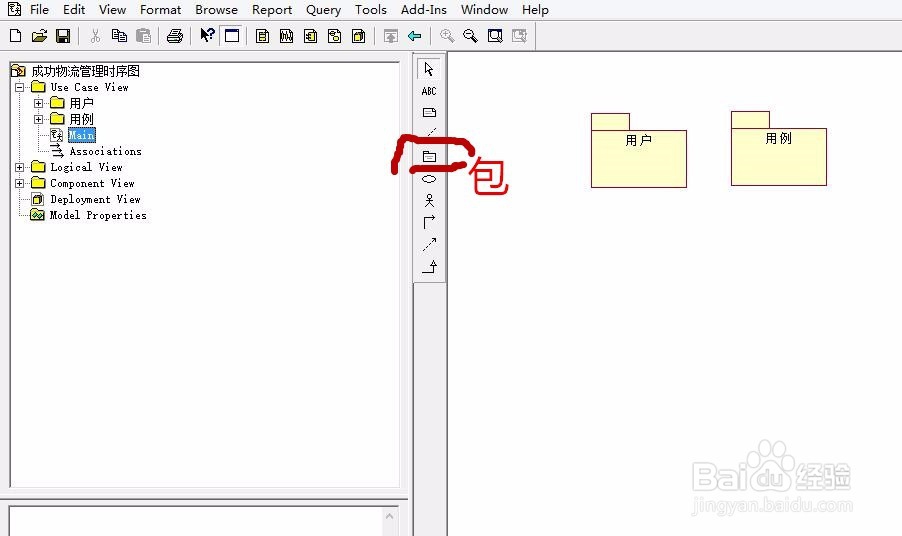

包的位置如图所示，如版面没有显示，右击版面选中customize将其添加到面板上

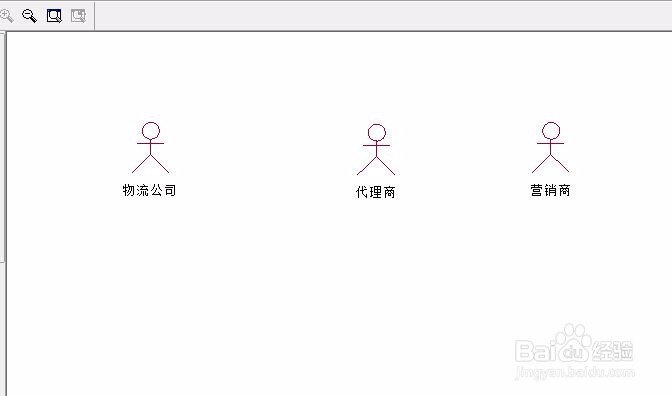

添加成功后可在main的编辑区直接双击进入包的编辑区，如图，然后再自己创建新增的main编辑区可以开始绘制用例图，但在时序图文件中，这里我把用户单独放到另外一个地方，画用例图是用户直接拖过来使用。

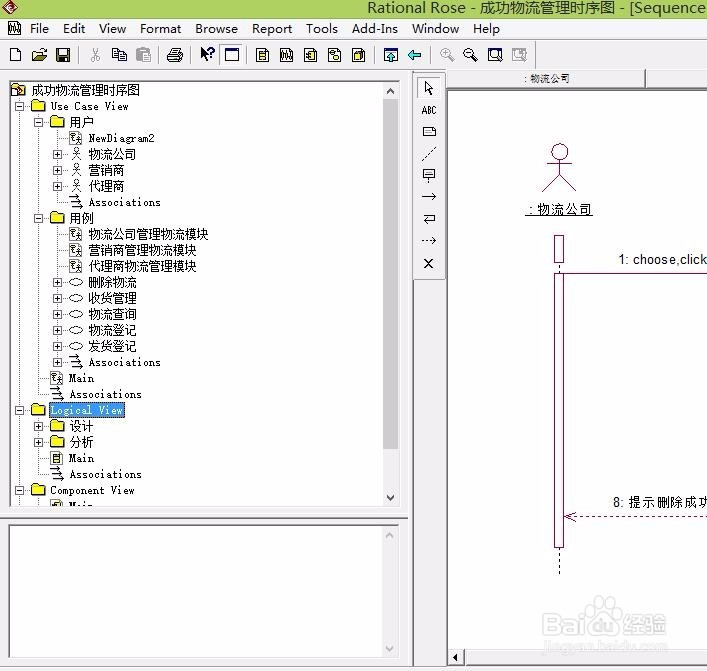

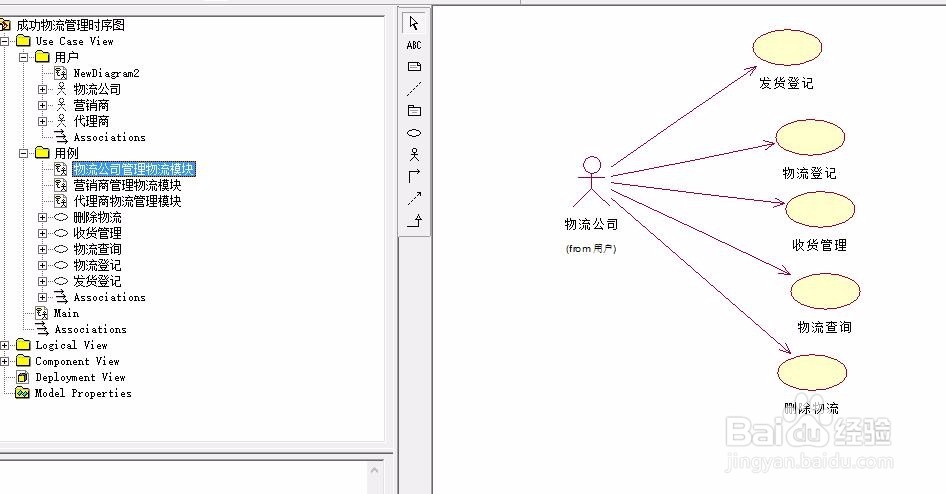

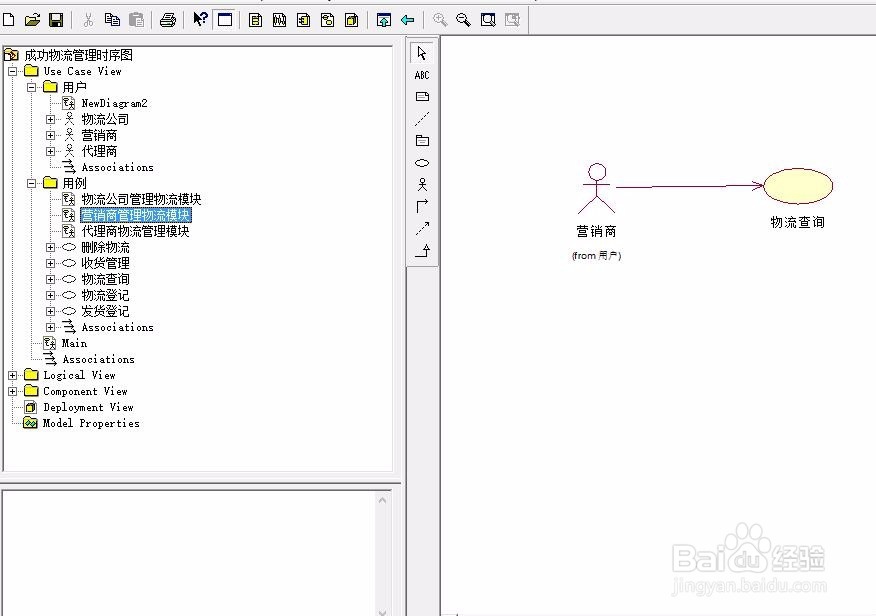

如图我直接把用户拖过来用，你也可以像平时画用例图那样画，我这里只是为了更好的看到用户个数还有类型

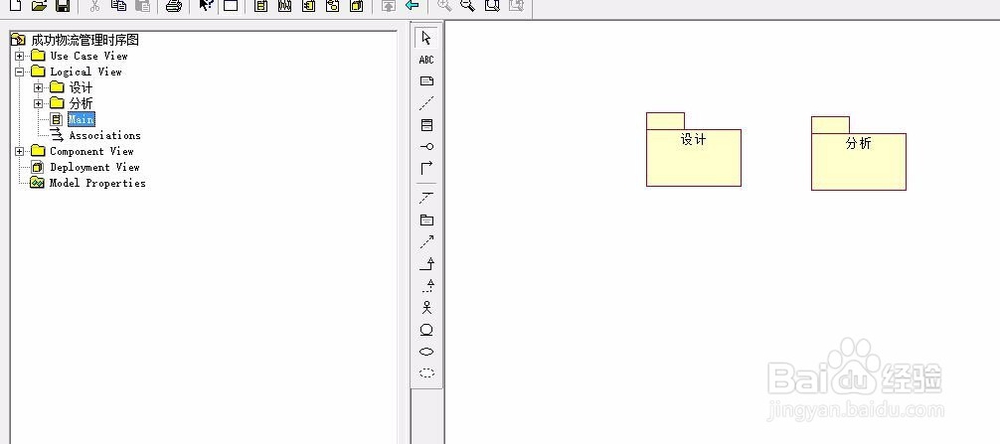

同样在logical view加包，这里就不在重复多说，如图

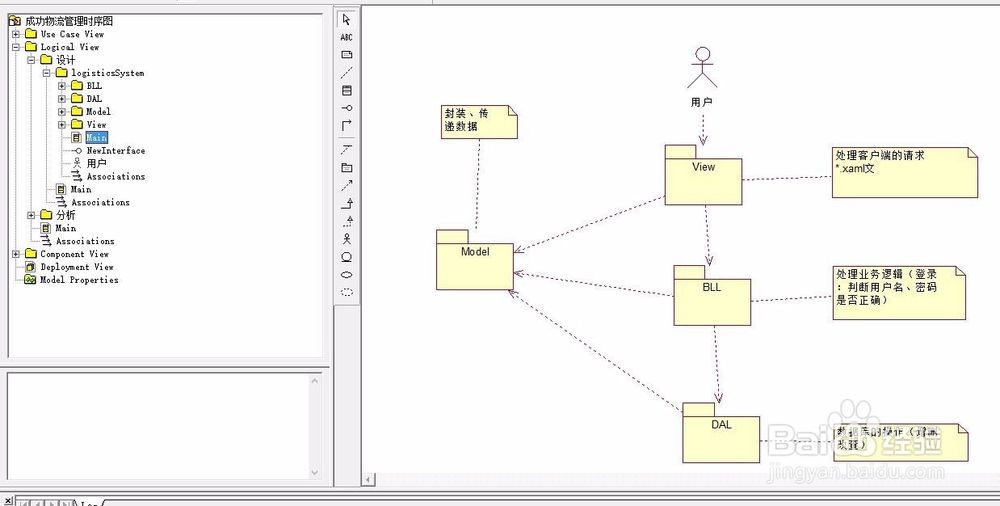

开始设计时序图，包我们已经会添加，这里就不重复，这是我的时序图所需要的类图，以它为例，你也要根据你自己的情况来画类图

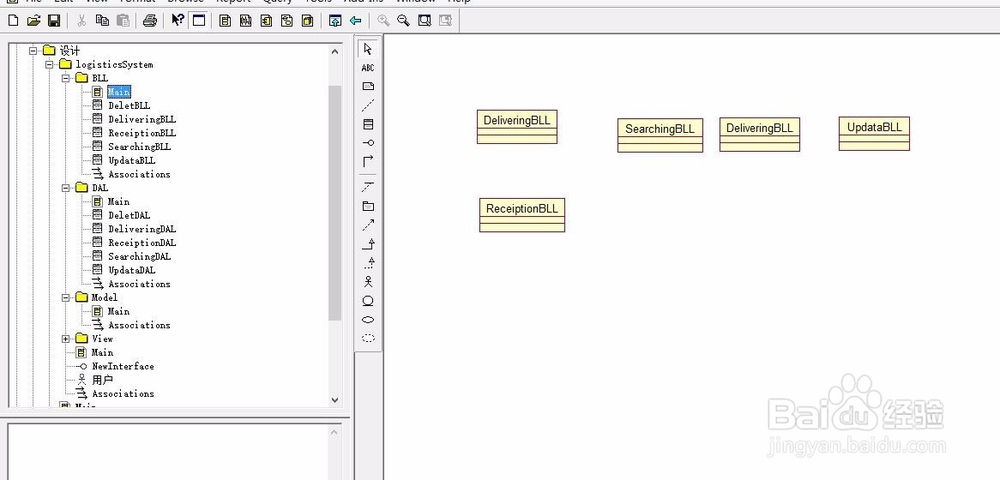

在每个包双击进入添加即将要用的类，类的图形是面板中有三层的那个小图形，没有显示可以自行添加，添加方法上面已经讲述过。

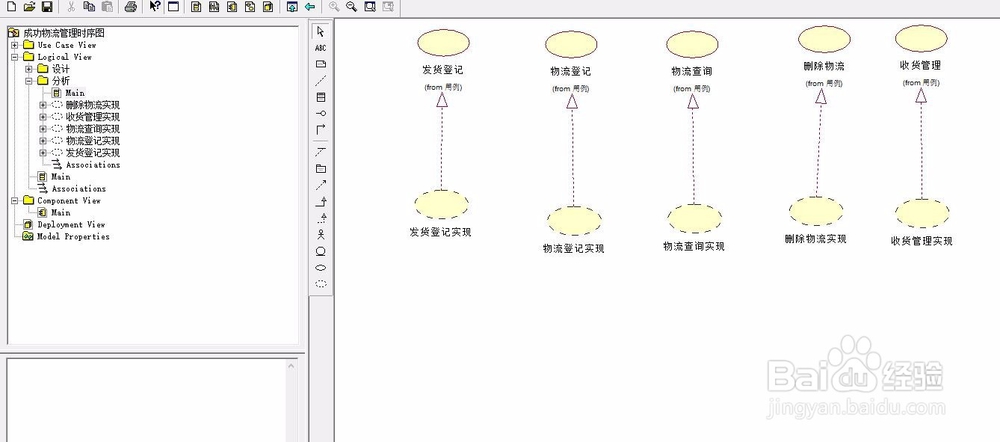

分析时序图我们需要画实现与用例关系图，图如下，这里需要注意的是，用例（就是实鸡蛋）我们在画用例图的时候是添加过的，直接拖过来用，不能在这里在添加已经有的用例（实鸡蛋），因为一个系统不可能有相同的实例，绘制如图

如图，在虚鸡蛋上右击，就可以添加时序图（new-sequence diagram），点击这个新建的编辑区就可以开始绘制时序图啦！如图

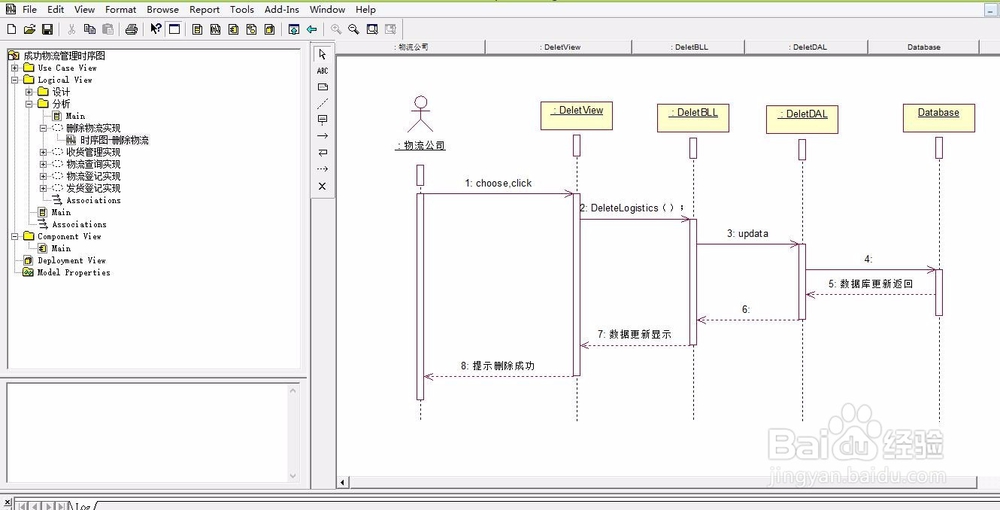

上一步中的那些类，都是前面所添加的地方直接拖过来使用，在这里我们需要现时添加的有不是类和用户（即上面已经制作过的用户或类），如此处的Database(数据库)，最后我们所建的文件如图所示，我们的时序图就画完了！

在这里可能会有一些表述不清楚，如有不理解的地方，请参考专业书籍或身边专业人员，谢谢！
