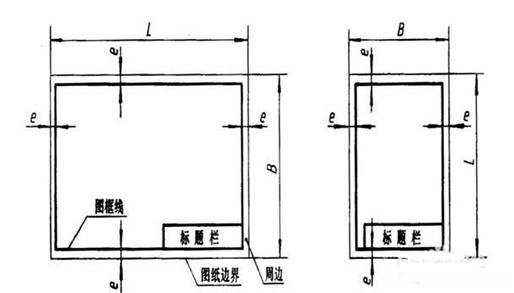

CAD中A4图框尺寸为210*297。国家规定的标准标题栏的尺寸为56*180。学校制图作业使用的标题栏尺寸为32*140。对于需要装订的图纸和不需要装订的图纸，每一边留的距离是不一样的。无装订线的e的尺寸为10，有装订线的图纸左侧应该为25。

CAD使我们日常运用的大型软件的一种，跟PS、PR、AI、AE有共通之处，一般的笔记本都可以安装。CAD不仅可以实现二维制图，还可以实现三维制图。它的全称为：Computer Aided Design，中文名为计算机辅助设计，指利用计算机及其图形设备帮助设计人员进行设计工作。

扩展资料：

CAD图框的大小是有国家标准的。常见的图纸有A4、A3、A2、A1、A0。其中A3的大小为两张A4的大小。A2的大小为两张A3的大小，以此类推。国家规定的A3图框的尺寸为297*420，A2为420*594，A1为594*841，A0为841*1189。A0-A4的装订线款均为25。

CAD图框有横向和纵向两种。两者尺寸相同。在日常作图时，可以将标准图框画好后，当做一个可以编辑的块，随用随调取，非常的方便。装配图中一般要有明细栏，明细栏 一般配置在装配图中标题栏的上方。

参考资料来源：百度百科-CAD图框设置
