在SolidWorks软件里绘制圆柱面上的加强筋，可能会遇到以下问题。工具/原料more电脑SolidWorks绘图软件方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
绘图软件SOLIDWORKS加强筋圆柱面

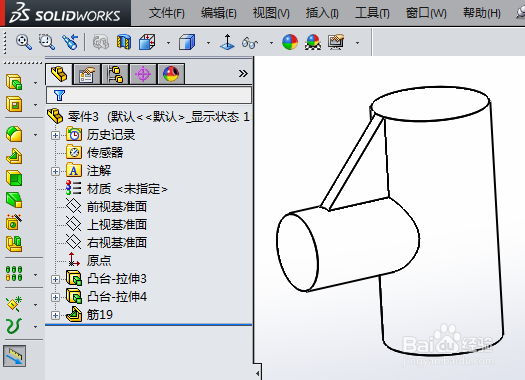

例如绘制以下这个零件的加强筋，操作步骤如下。

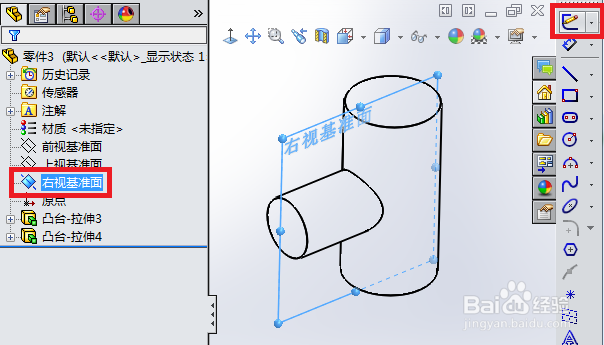

2/7选基准面，单击“草图绘制”按钮进入草图编辑状态。

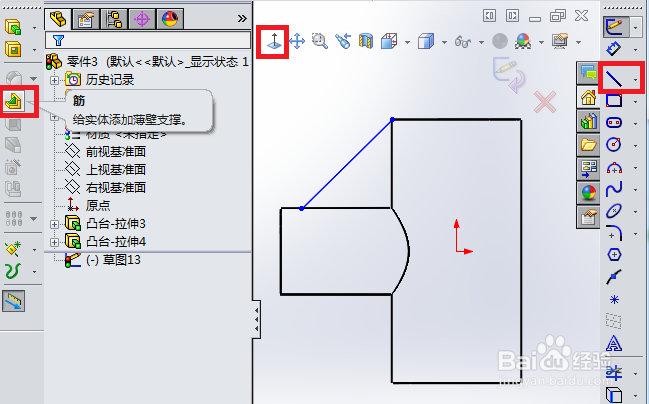

3/7单击“正视于”按钮摆正草图绘制面，单击“直线”按钮绘制如下图的直线后，单击“筋”按钮。

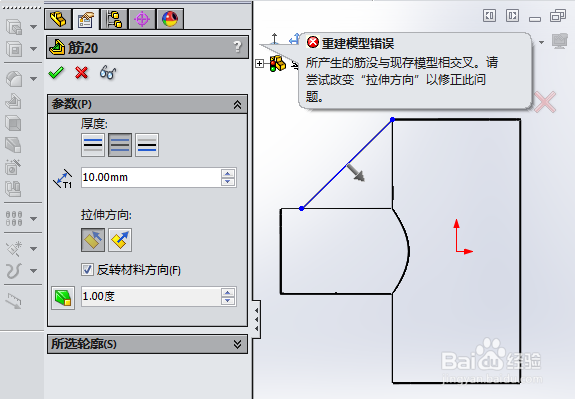

4/7单击“确定”筋命令时，出现如下图的“重建模型错误”信息。

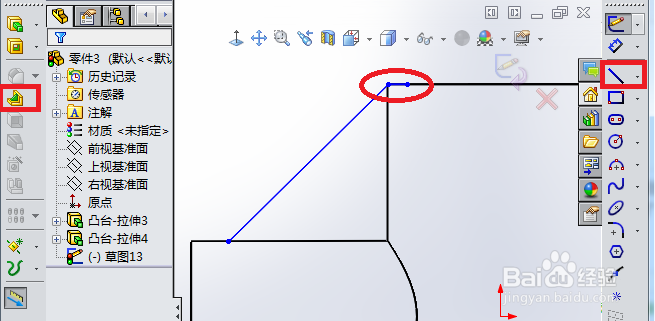

5/7退出筋命令，回到草图状态，问题出在靠边的端点上，单击“直线”按钮绘制如下图的重合于边线的辅助线段后，再此单击“筋”按钮。

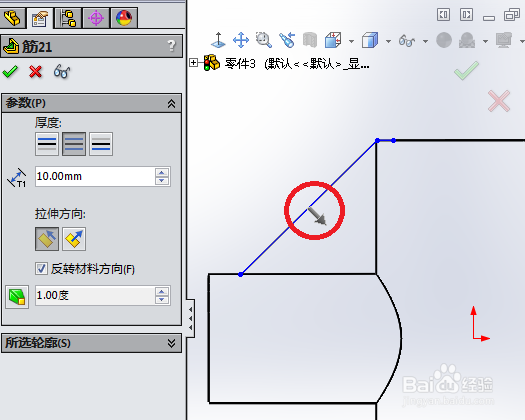

6/7此时，还要注意生成筋的方向。

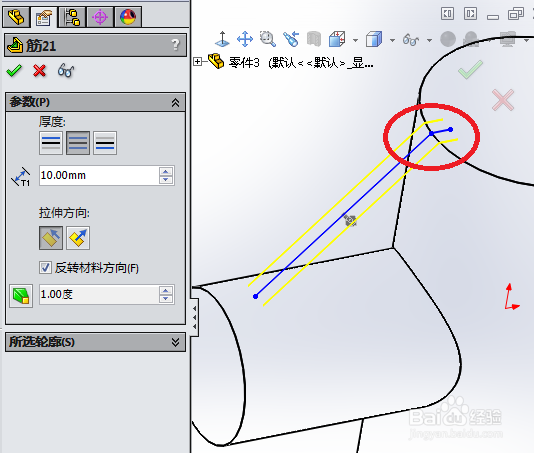

7/7辅助线的效果图如下。此时，“筋”命令便能顺利完成。
