AutoCAD Mechanical是机械工程专业学生常用的软件，我们将任意三维软件导出的DWG图纸打开，仅有Model区间有图纸，而layout 1区间是空白的，那么接下来你的工作就是要生成layout区间的图纸，具体操作怎样的呢?别急，下面我将一一介绍。工具/原料more电脑 AutoCAD Mechanical方法/步骤1/5分步阅读

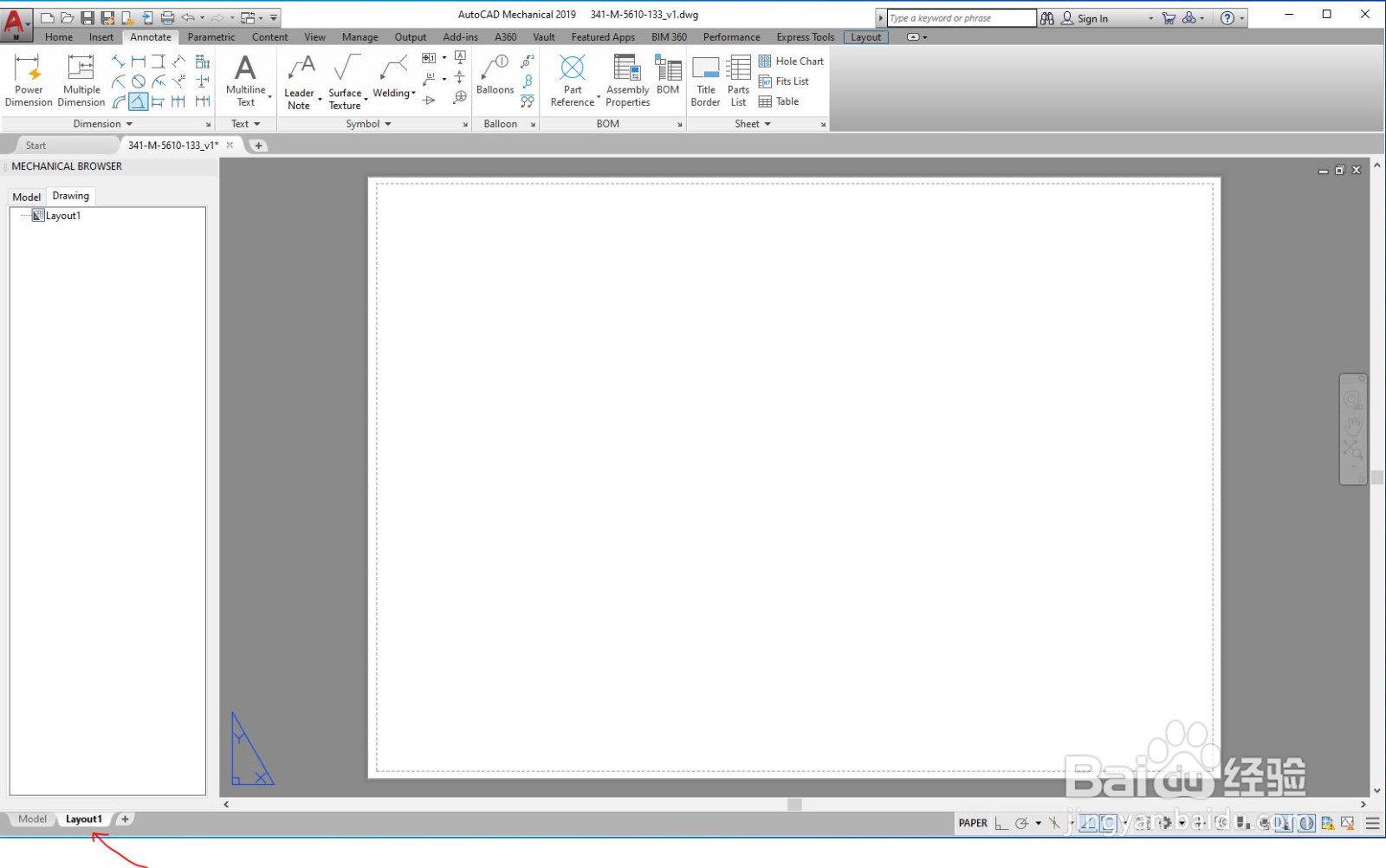

第一步，鼠标左键单击左下角layout1，并将其激活，确认其是否可用，如图所示。此时该页面空白显示。

2/5

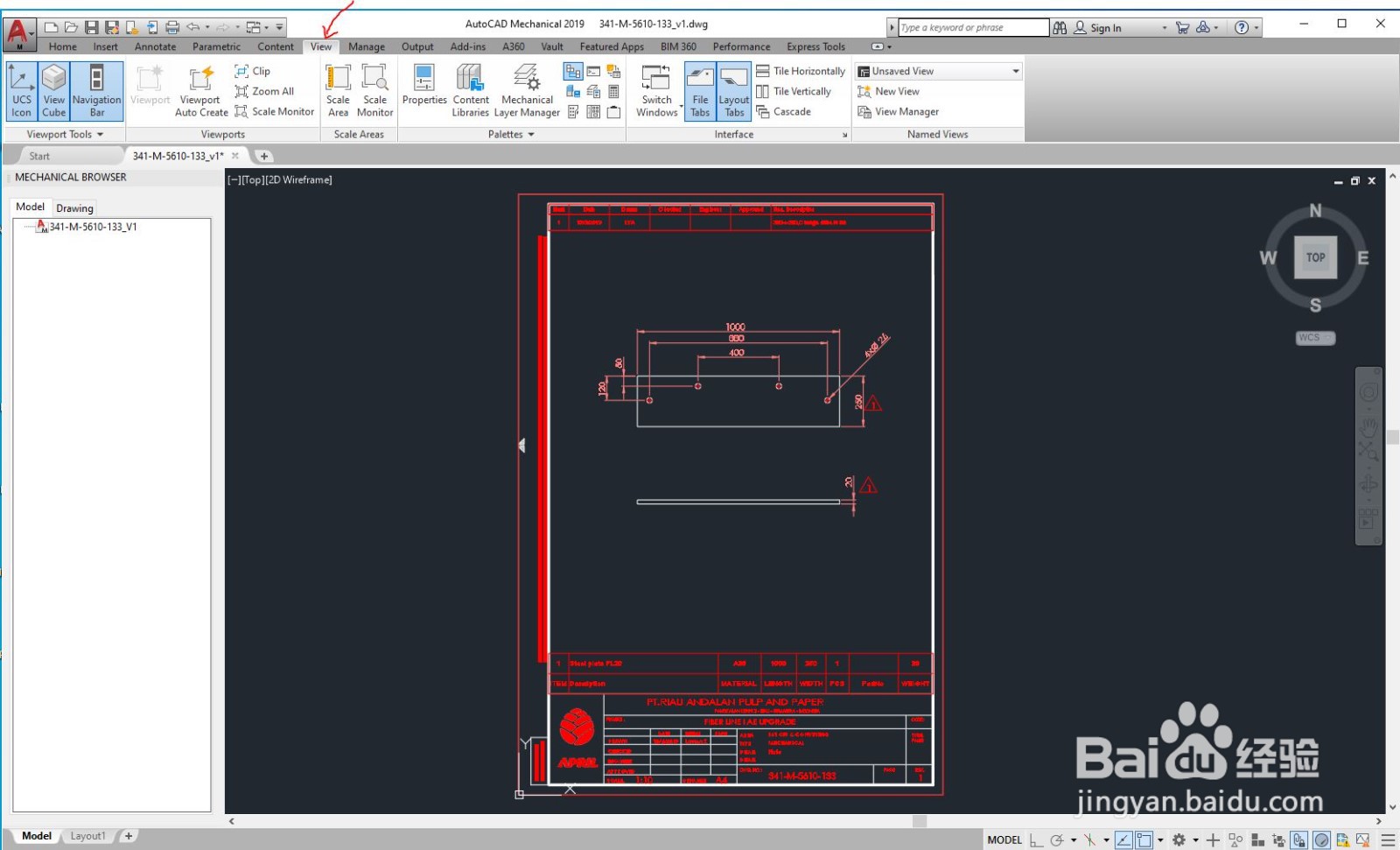

第二步，返回激活Model区间，并在当前页面下，选择菜单栏的视图选项卡，并单击打开。

3/5

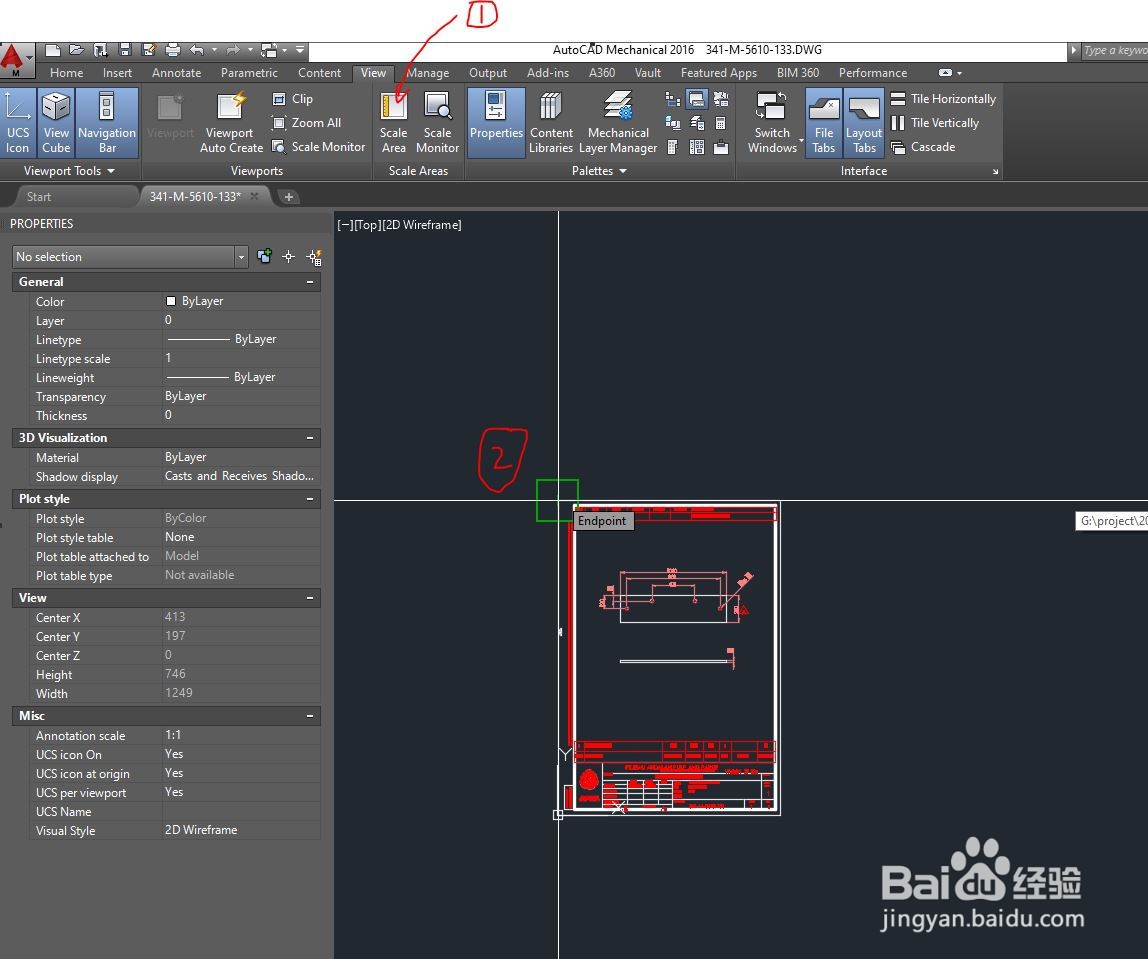

第三步，在视图选项下拉列表中找到缩放区域，并单击生成矩形拾取框。然后选择图纸边框任一个顶点，并按住鼠标左键向对角点拖动拾取，如图所示

4/5

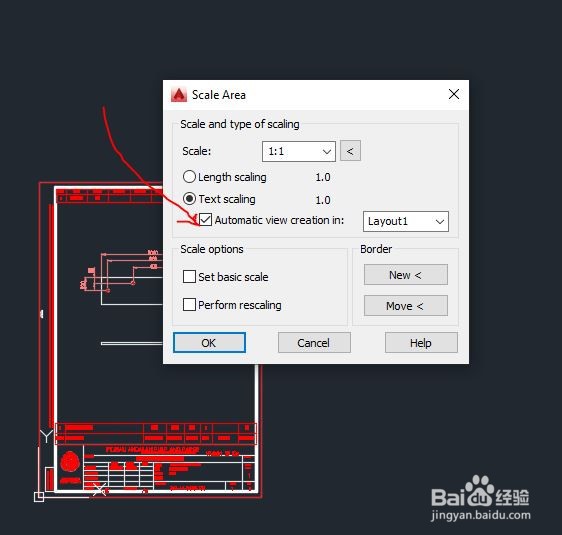

第四步，松开鼠标左键会出现如图所示对话框，选择合适的缩放比例后，并在关联视图创建在layout1前打勾。选择确认进入Layout1区间。

5/5

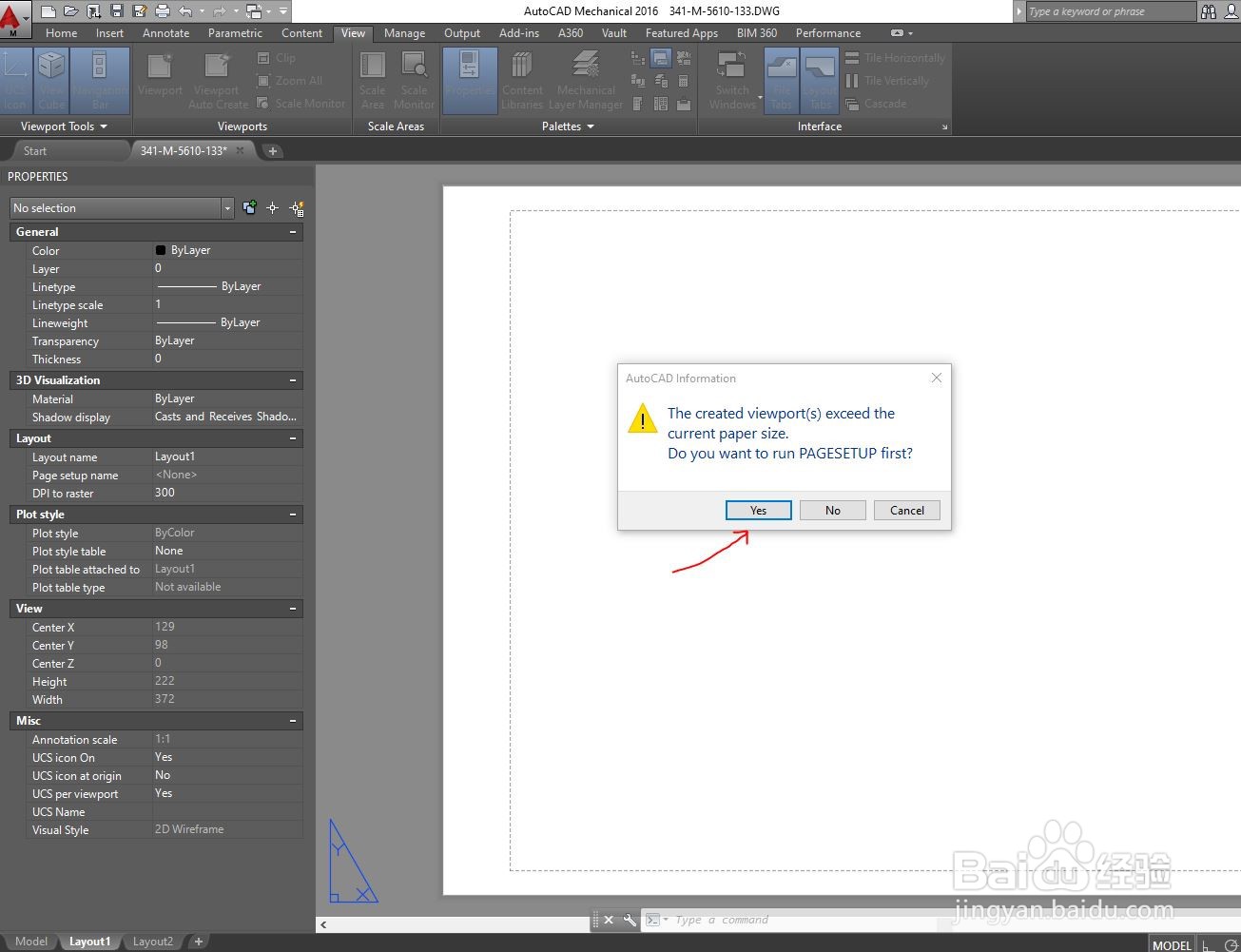

第五步，在layout1区间的弹窗上选择是，下一个弹窗选择关闭，即可进入layout1区间。单击鼠标左键将视图放置合适的位置即可完成操作，

注意事项

发行的图纸必须要有layout图，修改时只可以在Model空间修改。
